立式不锈钢罐体式筛选设备三维设计

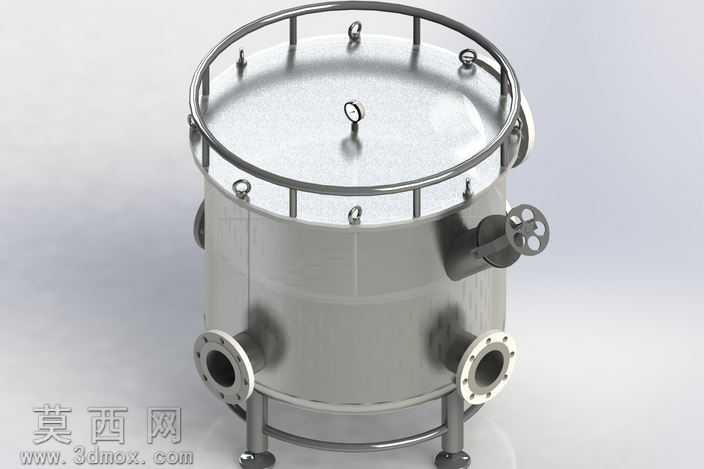

本作品为立式罐体结构的筛选设备三维建模成果，建模阶段依托参数化三维设计软件完成全结构1:1比例构建，首先从罐体主体的回转特征入手，通过旋转凸台命令生成不锈钢材质的圆柱罐体基体，精准控制罐体壁厚、上下端盖的圆弧过渡尺寸，保证罐体承压结构的合理性。顶部端盖设计了带护栏的操作平台结构，护栏采用等距阵列的竖向支杆搭配环形扶手，通过线性阵列与圆周阵列命令快速完成护栏构件排布，端盖中心设置压力表安装位，采用凸台拉伸与螺纹装饰线特征还原仪表接口细节，端盖边缘均匀布置吊环结构，用于设备吊装转运，吊环的环形结构通过扫描命令生成，还原真实吊环的圆润截面特征。罐体侧面设置手轮式操作机构，手轮的辐条结构采用圆周阵列完成，手轮与罐体连接的阀座部分通过多步凸台拉伸与倒角处理，还原装配贴合面的细节特征；罐体下部对称布置两个带法兰的介质接口，法兰盘的螺栓孔通过圆周阵列均匀排布，法兰端面的密封槽结构采用旋转切除命令完成，还原法兰连接的密封结构细节。罐体底部设计三根支腿结构，支腿底部配置可调式减震脚垫，通过拉伸与圆角命令处理支腿与罐体的焊接过渡位置，还原焊接结构的工艺特征。材质渲染阶段，罐体主体赋予哑光不锈钢材质，调整材质的反射粗糙度参数，还原工业不锈钢设备的真实金属质感，护栏、吊环、手轮等金属构件根据功能差异调整金属光泽度，法兰密封面赋予非金属密封材质效果，脚垫部分赋予黑色橡胶材质，通过环境光遮蔽、全局光照等渲染参数调整，让模型呈现出真实工业设备的光影效果。设计过程中重点考量筛选设备的内部腔体空间合理性，保证内部筛分组件有足够的安装空间，侧面手轮机构对应内部筛分组件的调节或卸料功能，对称布置的接口分别对应进料与出料通路，整体结构紧凑，符合工业筛分过滤设备的设计逻辑，所有装配部件的配合间隙均按照实际工业装配公差设置，可直接用于设备方案展示、结构校核以及生产加工参考。
