12V小型直流电动机三维结构设计

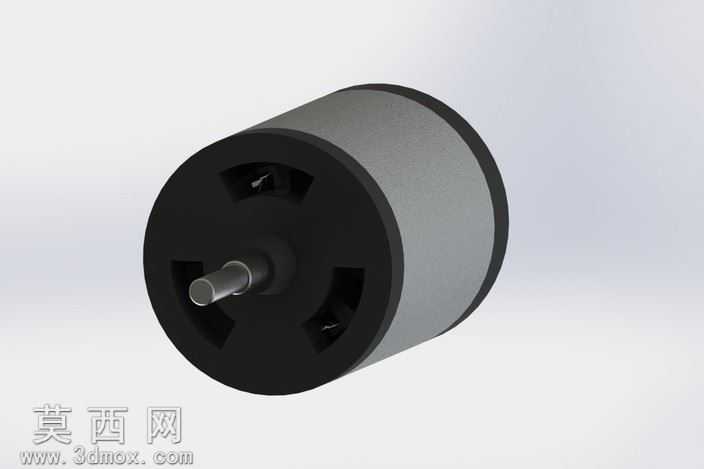

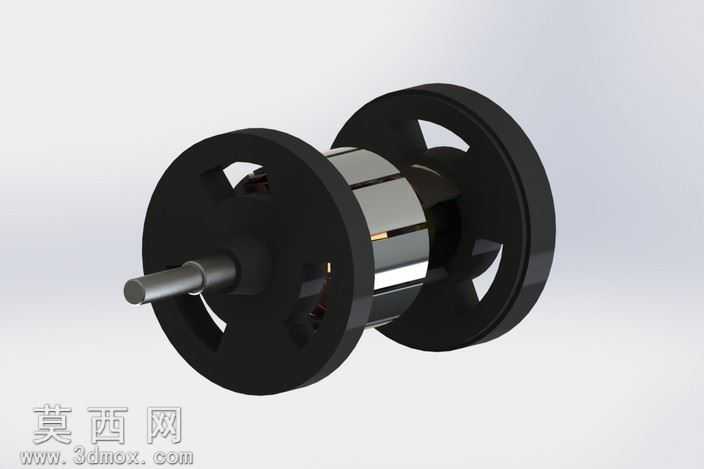

本作品为12V小型直流电动机的三维参数化模型，建模过程严格遵循小型有刷直流电机的真实工业尺寸规范，在SolidWorks环境下完成全零件建模与整机装配，整体还原了该类电机的典型结构特征。模型主体分为机壳、端盖、输出轴、内部磁路结构几个核心部分，机壳采用圆柱筒状结构设计，建模时通过旋转凸台特征生成主体轮廓，表面赋予哑光银灰色金属材质，模拟真实电机的钢制机壳表面喷塑质感，还原工业产品的哑光金属视觉效果。前端端盖为黑色绝缘端盖结构，建模时通过拉伸切除特征加工出三处对称的通风缺口，既还原了真实产品的散热结构设计，也通过对称布局保证端盖的结构平衡性，端盖部分赋予黑色哑光工程塑料材质，还原酚醛树脂端盖的细腻磨砂质感，与机壳的金属质感形成明确的材质区分。输出轴采用圆柱凸台特征建模，轴端做倒角处理避免锐边，赋予亮面金属材质模拟镀镍输出轴的金属光泽，轴体与端盖中心的轴承位做同轴度配合约束，保证装配后轴体的转动自由度符合真实电机的运动逻辑。建模过程中对各零件的配合关系做了严谨的装配约束，机壳与端盖采用同轴配合加端面重合约束，输出轴与端盖轴承位采用同轴配合保留旋转自由度，整体装配无干涉，可直接用于装配验证、运动仿真等后续设计环节。渲染阶段采用工作室柔和光源环境，通过多角度打光突出机壳的圆柱曲面光影过渡，清晰呈现端盖缺口的结构轮廓与输出轴的金属反光效果，整体渲染效果贴近真实工业产品的展示效果，可用于产品选型展示、教学演示、机电产品装配模拟等场景。该模型完整还原了12V小型直流电机的外观结构与装配关系，结构比例准确，材质区分清晰，能够直观呈现该类低压直流电机的外部结构特征，为机电一体化设计、小型传动系统选型提供直观的三维参考。
