Yuneec20型外转子动力电机三维结构设计

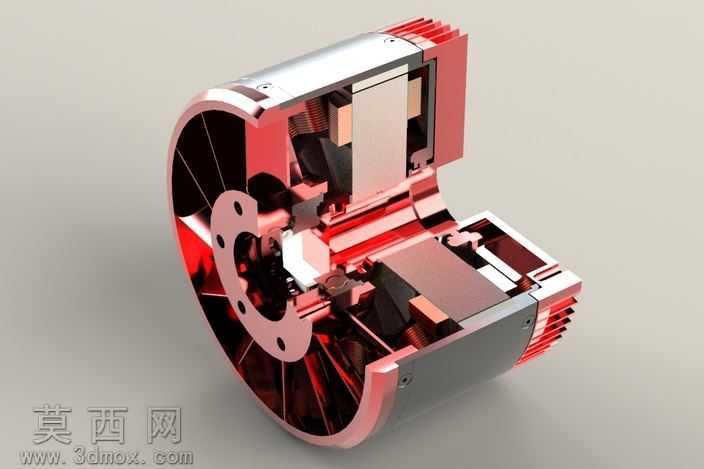

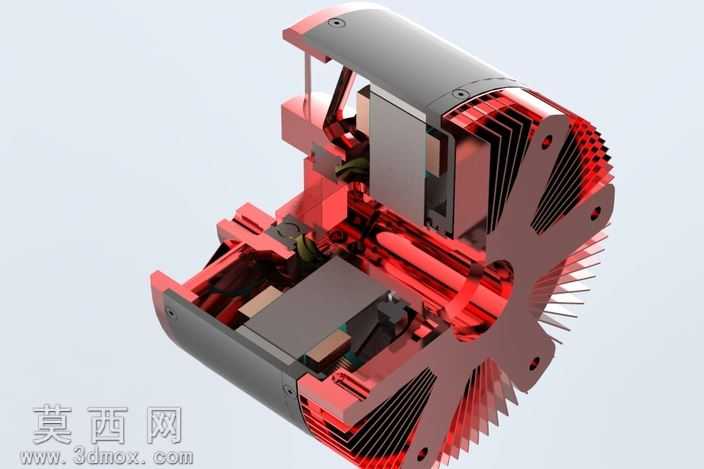

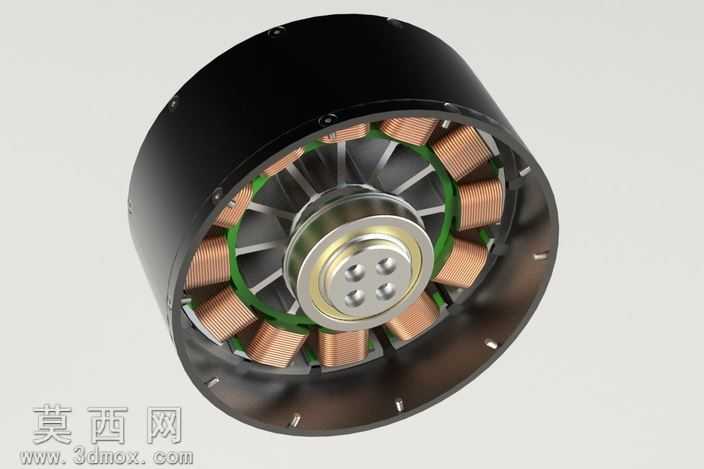

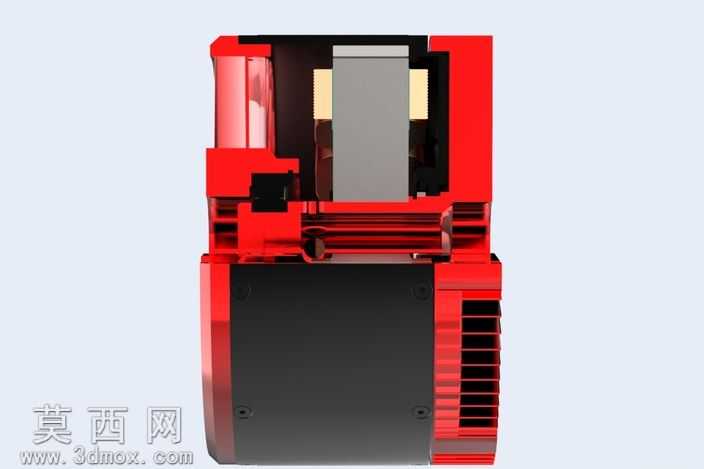

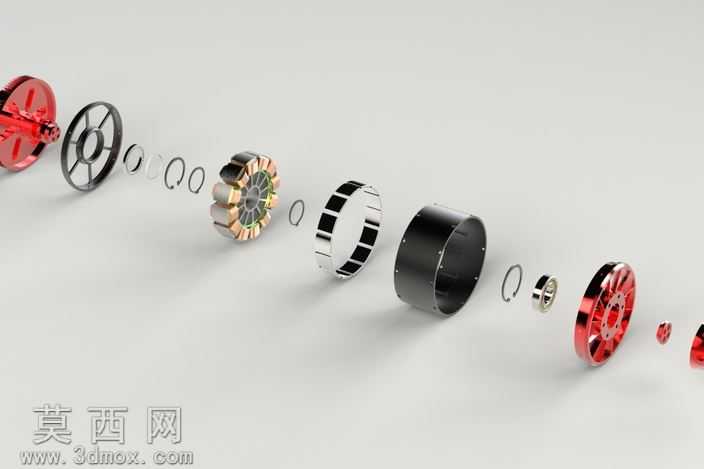

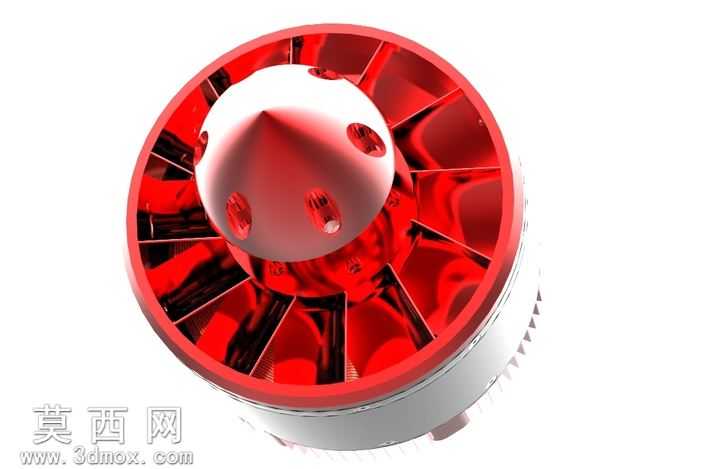

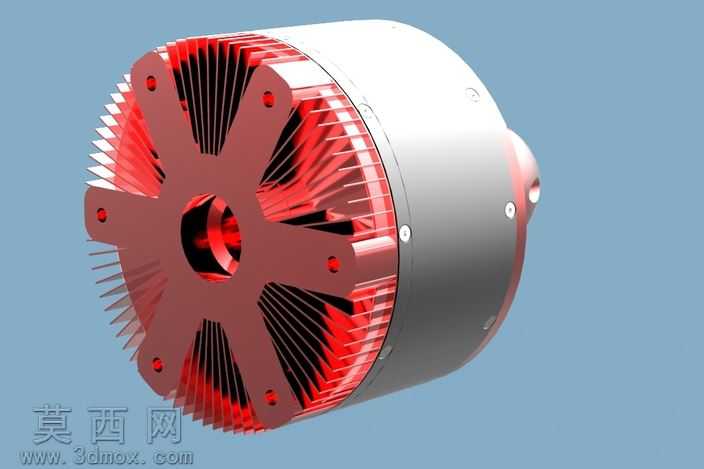

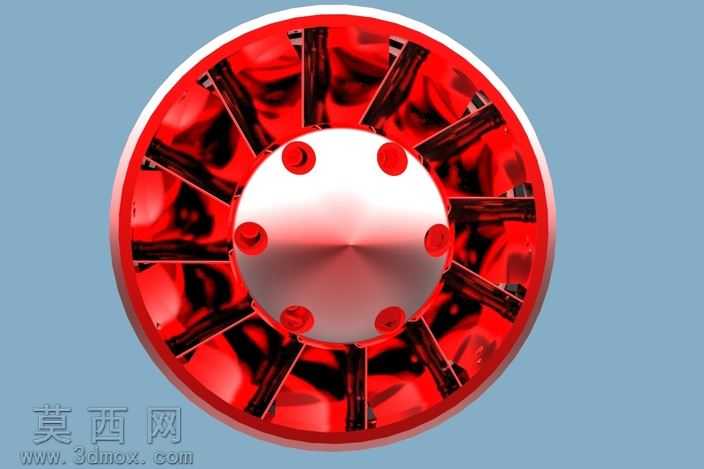

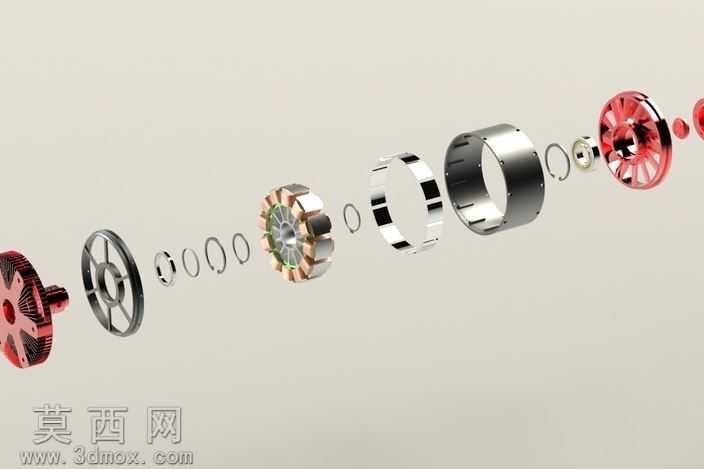

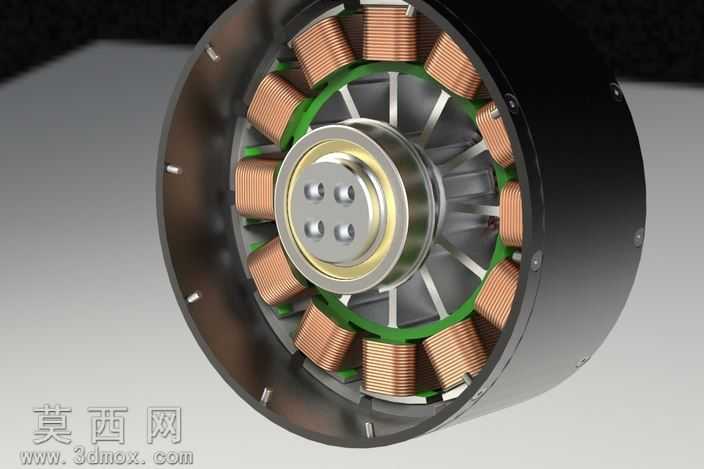

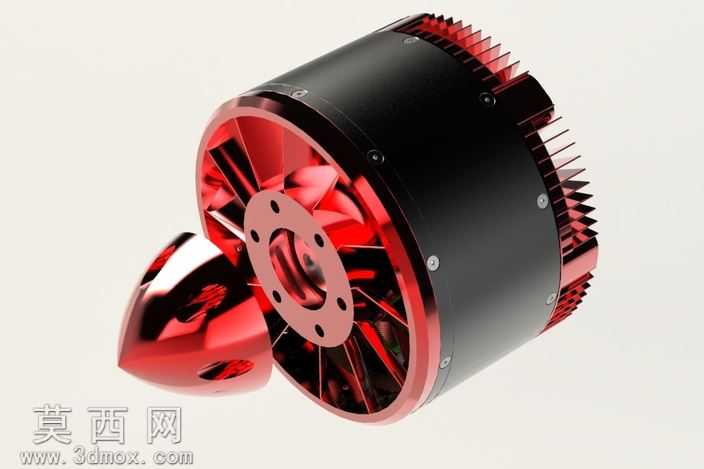

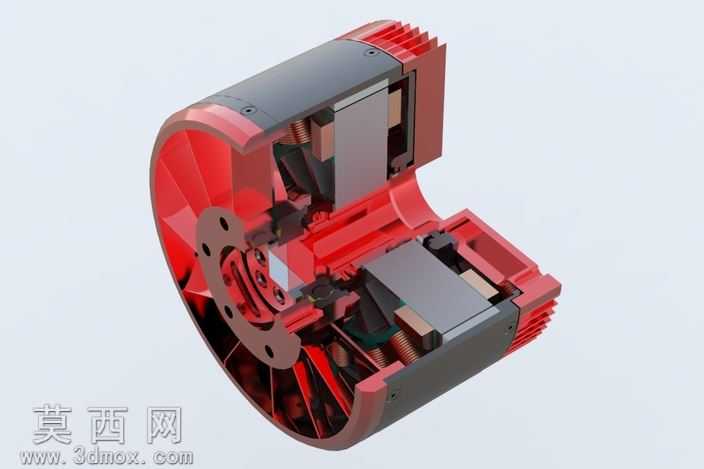

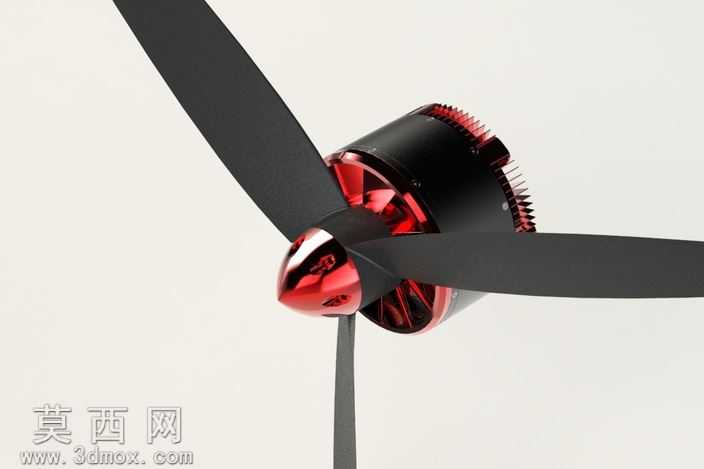

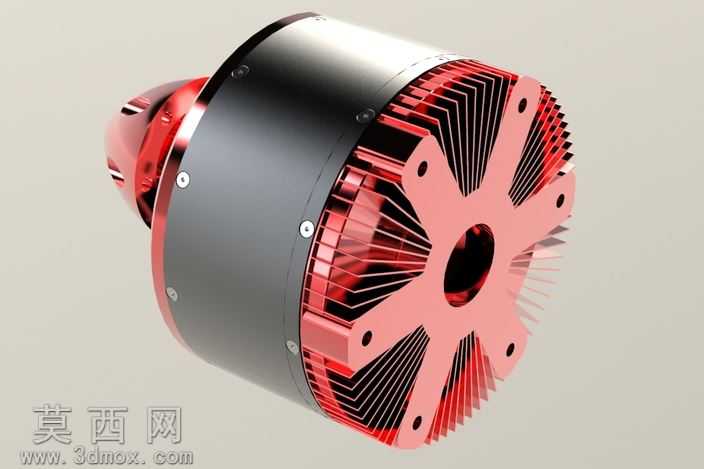

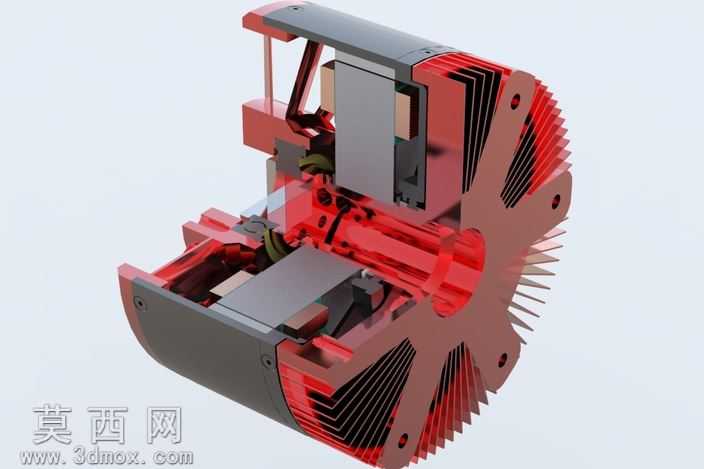

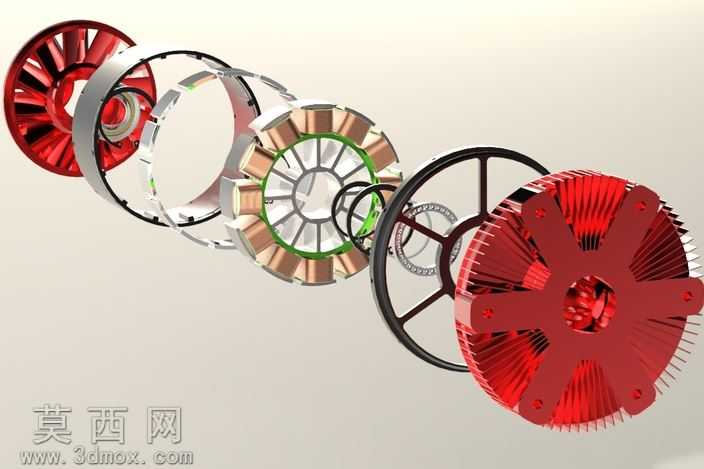

本模型为Yuneec配套20规格动力外转子电机的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先对电机的核心组成部分进行拆分建模：首先构建外转子壳体，采用薄壁圆筒结构设计，精准还原壳体上的安装定位孔、动平衡配重槽的位置与尺寸，壳体表面做哑光黑色金属材质处理，还原阳极氧化铝合金外壳的质感，建模时严格控制壳体壁厚与同轴度公差，保证转子转动时的同心度要求。其次完成定子总成的建模，定子铁芯采用叠片式结构还原，精准绘制每一个定子齿槽的轮廓，槽内嵌入的铜质绕组采用阵列方式完成建模，绕组端部做规整的圆弧过渡处理，还原漆包线绕制后的规整形态，绕组与铁芯之间的绿色绝缘骨架单独建模，还原绝缘件的卡槽定位结构，保证绕组与铁芯的绝缘隔离结构清晰可辨。中心转轴部分采用阶梯轴结构设计，还原轴上的轴承安装位、输出端的固定螺纹孔与定位平面，输出端盖采用金属车削质感的材质设置，还原端盖上的四个对称安装沉孔，精准呈现端盖与转子壳体的配合止口结构。渲染阶段采用工作室均匀布光，通过多角度光源凸显金属部件的反光质感、铜绕组的金属光泽以及绝缘件的哑光塑料质感，清晰展现电机内部的排布结构：定子绕组沿圆周均匀排布，气隙间隙控制均匀，转子磁钢内嵌于转子壳体内壁的结构清晰呈现，整体模型完整还原了外转子无刷电机的内部构造，各零部件之间的装配关系准确，无干涉错位问题，可直观呈现该款动力电机的结构组成与装配逻辑，为电机的结构验证、装配演示提供精准的三维数字化参考，建模过程中对细小结构如绕组的绝缘层、壳体的固定螺丝孔位都做了精细化还原，保证模型的结构完整性与细节表现力。
