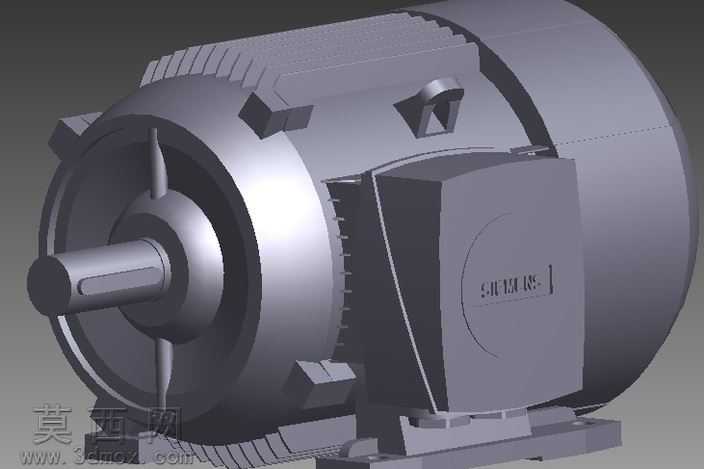

7.5千瓦西门子工业电动机三维建模作品

本作品为7.5千瓦规格西门子工业电动机的三维数字化建模成果，建模过程严格参照西门子同功率段低压三相异步电机的实物测绘尺寸与官方公开产品参数开展，全程依托三维参数化建模逻辑完成全结构搭建。建模初期首先梳理电机的整体结构组成，将整机拆分为输出轴组件、前端盖、定子机壳、散热筋结构、接线盒组件、后端盖、底座安装脚、吊环安装位几大独立模块，遵循从核心基准到外围附件的建模顺序，首先以输出轴的中心轴线作为全局建模基准，绘制轴伸端的键槽轮廓、轴肩定位结构，通过旋转、拉伸切除命令完成带键槽输出轴的实体建模，保证轴径、键槽尺寸、轴伸长度完全匹配7.5千瓦电机的标准安装尺寸。机壳部分的建模重点还原了电机外壳的轴向散热筋结构，通过阵列命令均匀排布数十条纵向散热筋，同时还原机壳表面的加强凸台、吊环螺纹孔位、接线盒安装定位面的细节结构，接线盒模块单独建模完成后通过装配约束匹配到机壳侧方的安装位，还原接线盒的盒体、盒盖轮廓以及表面的标识刻印细节。前端盖与后端盖部分还原了端盖的轴承室定位结构、安装螺栓孔位、端盖外缘的加强筋造型，底座安装脚部分还原了地脚的安装长圆孔、加强筋结构，保证安装孔的孔距、孔径符合对应功率电机的安装标准。材质与渲染环节，为机壳、端盖、底座部分赋予铸铁哑光金属材质，调整材质的粗糙度、反射参数还原工业铸铁件的磨砂质感，输出轴部分赋予光亮钢材材质，区分加工面的金属光泽与铸铁外壳的质感差异，接线盒部分赋予与机壳一致的铸铁材质，整体渲染采用柔和的工业产品打光方案，多角度呈现电机的结构细节，既保证模型外观与实物高度一致，也保留了各部件的独立结构特征，可用于工业设备装配模拟、产线布局展示、电机结构教学等场景。建模过程中对所有配合面做了公差预留的结构处理，各部件的装配关系完全还原真实电机的装配逻辑，不存在结构干涉问题，散热筋的排布、接线盒的朝向、地脚的安装位都符合西门子同系列电机的实际产品设计，细节处还原了机壳表面的吊装吊耳、端盖的螺栓沉孔、输出轴的键槽倒角等容易被忽略的工业细节，让模型兼具外观还原度与结构实用性。
