奥迪汽车轮毂SolidWorks三维设计模型

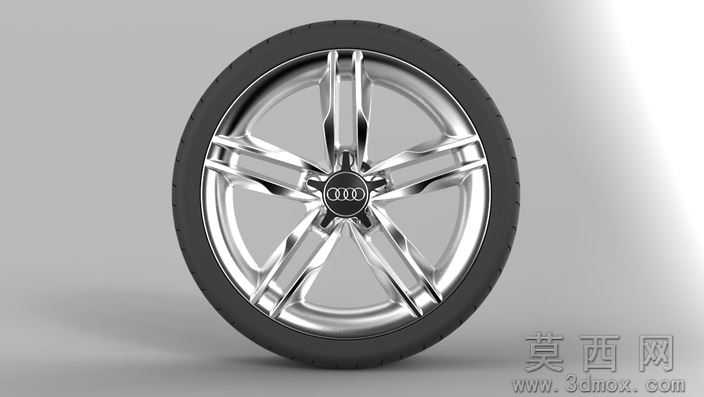

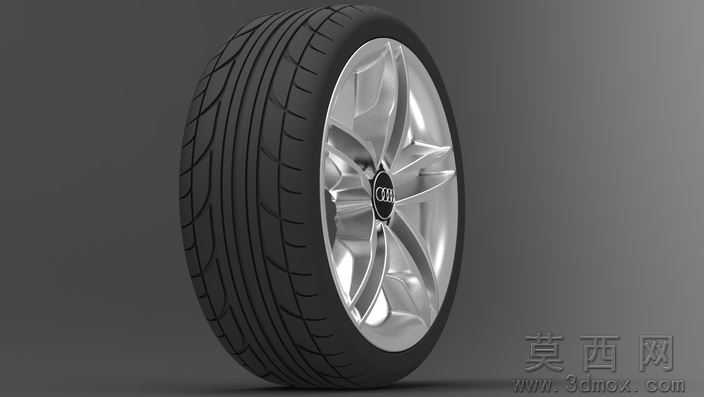

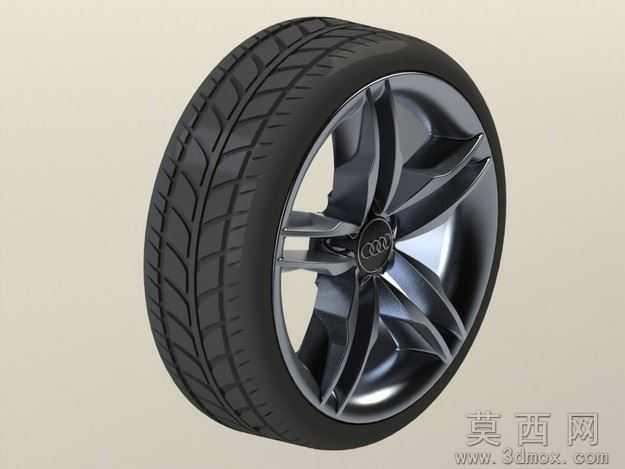

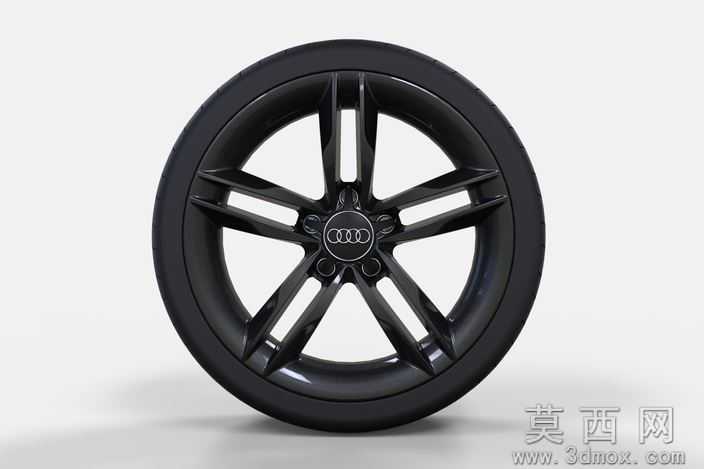

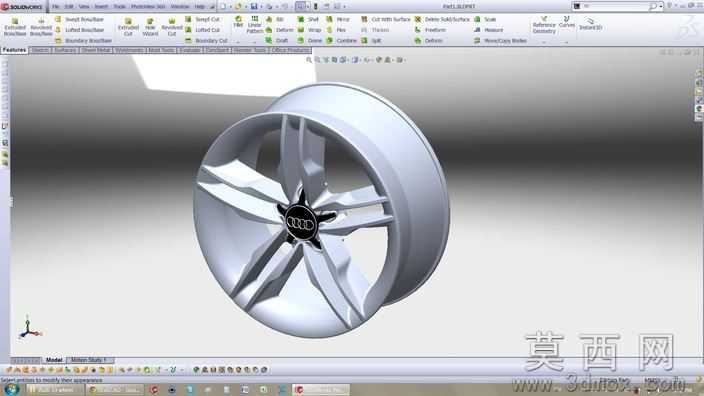

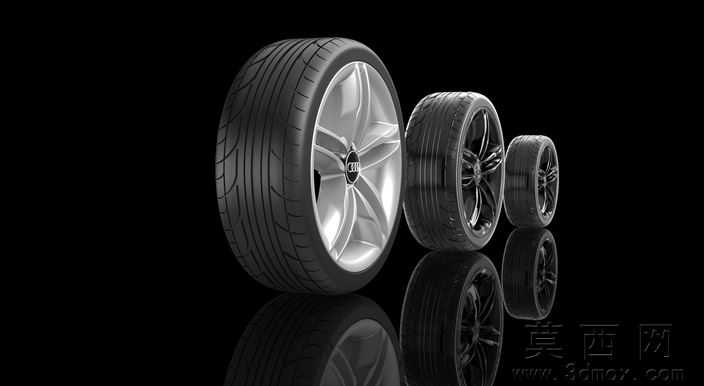

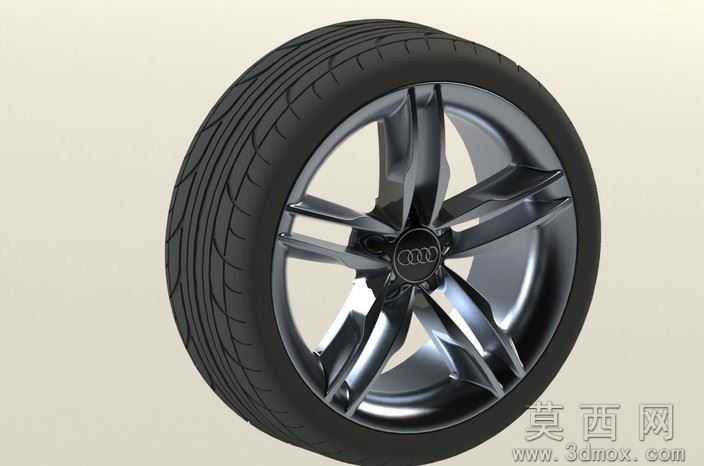

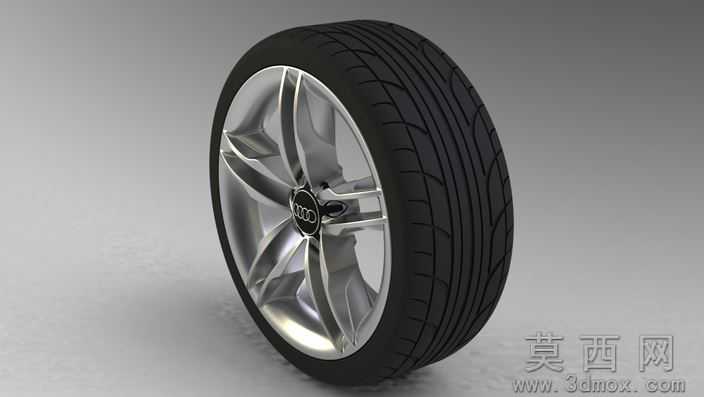

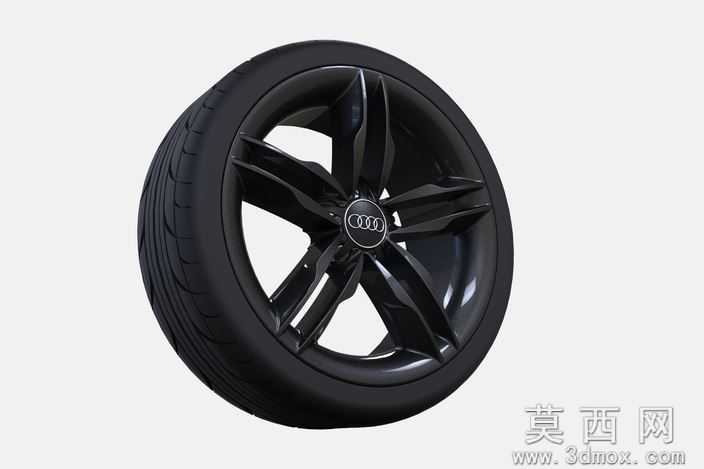

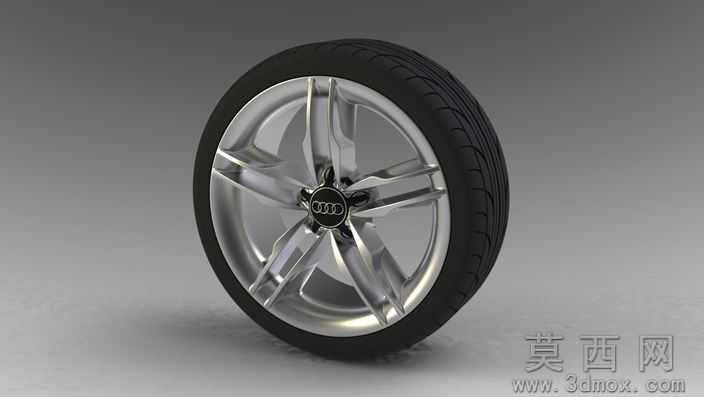

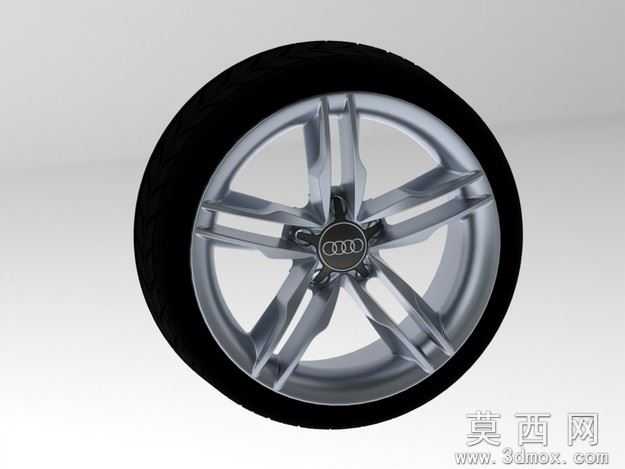

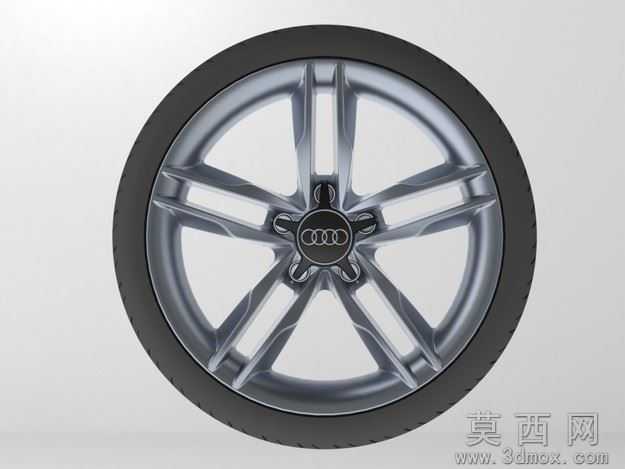

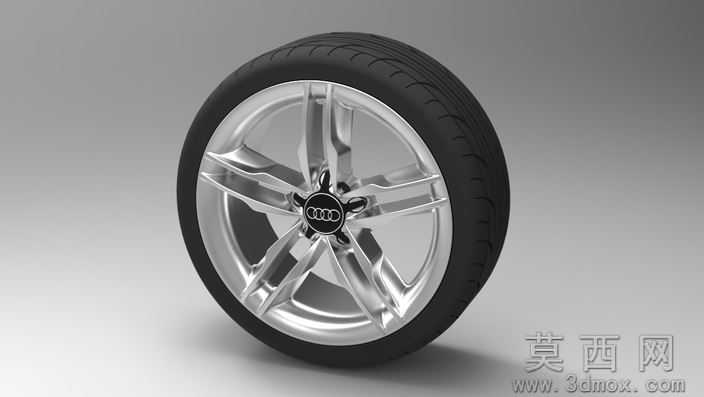

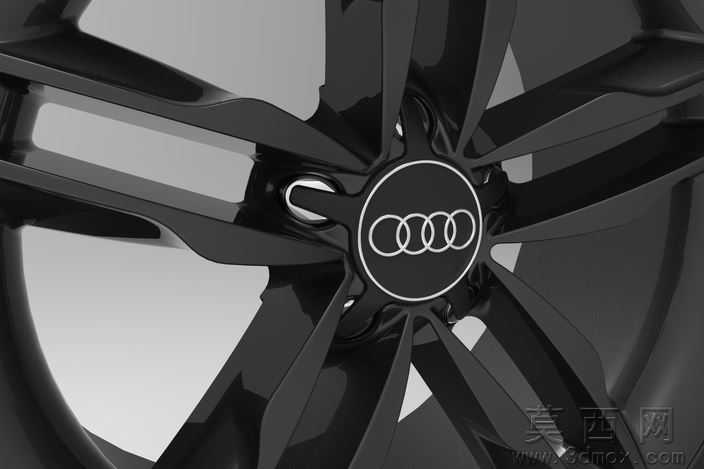

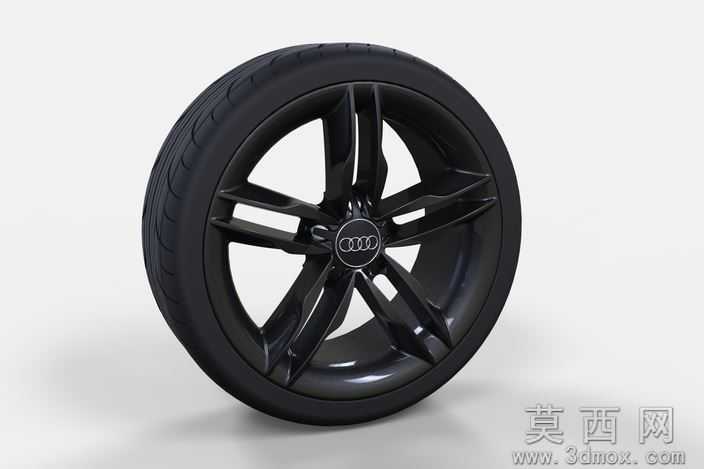

本模型为奥迪品牌乘用车配套轮毂的高精度三维设计成果，建模阶段首先参考实拍轮毂的外观比例提取轮廓参数，先绘制轮辋的回转截面草图，通过回转特征生成轮辋基础基体，再依据五辐双肋的造型特征绘制辐条的空间轮廓曲线，通过放样、拉伸切除等特征完成辐条造型，同步完成中心安装孔、螺栓孔、气门嘴孔的细节结构建模，轮胎部分采用曲面建模方式构建胎面、胎侧的曲面轮廓，通过缝合、加厚生成轮胎实体，再通过缩放调整尺寸匹配轮辋外缘的装配尺寸，保证轮辋与轮胎的装配间隙符合实车装配标准。参数设计层面严格参考奥迪原厂轮毂的尺寸规范，设定轮辋直径、节圆直径、中心孔直径、偏距等核心参数完全匹配对应车型的安装要求，辐条的厚度、过渡圆角均按照实车的力学性能要求设定，既保证造型还原度也兼顾结构合理性。渲染材质方面，轮毂部分采用亮黑色金属烤漆材质，调整材质的反射率、粗糙度参数还原高光黑的漆面质感，中心奥迪标识采用镀铬金属材质搭配黑色底色还原品牌标识细节，轮胎部分采用哑光黑色橡胶材质，添加细微的胎面纹理凹凸贴图还原橡胶轮胎的真实质感，整体渲染效果达到产品级展示精度。结构原理上该轮毂为铝合金铸造式乘用车轮毂，五辐双肋的辐条结构在保证轻量化的同时提供足够的径向、侧向支撑强度，轮辋的胎圈座结构用于卡合轮胎胎圈保证密封性能，中心孔与车轴轴头配合实现定位，均布的五个螺栓孔通过轮毂螺栓将轮毂固定在转向节轴头，传递驱动力与制动力。软件兼容层面模型基于SolidWorks2012版本构建，可直接在SolidWorks2012及以上版本打开编辑，同时导出STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件导入使用，满足不同设计场景的格式需求。研发教学应用层面，该模型可用于汽车底盘设计课程中轮毂结构的教学演示，帮助学习者理解轮毂的装配关系与设计要点，也可作为汽车改装、轮毂外观设计的参考原型，还可用于汽车零部件3D打印、虚拟装配仿真、汽车渲染场景搭建等场景，为汽车相关的设计、教学、展示工作提供高精度的三维素材支撑。
