多旋翼无人机兔子飞控板卡三维设计作品

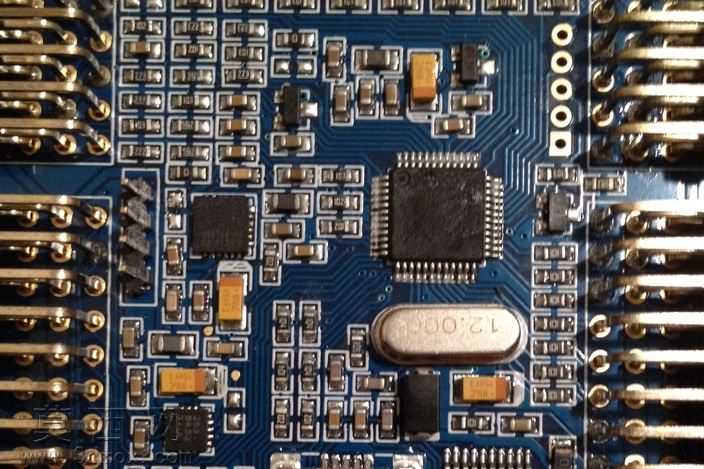

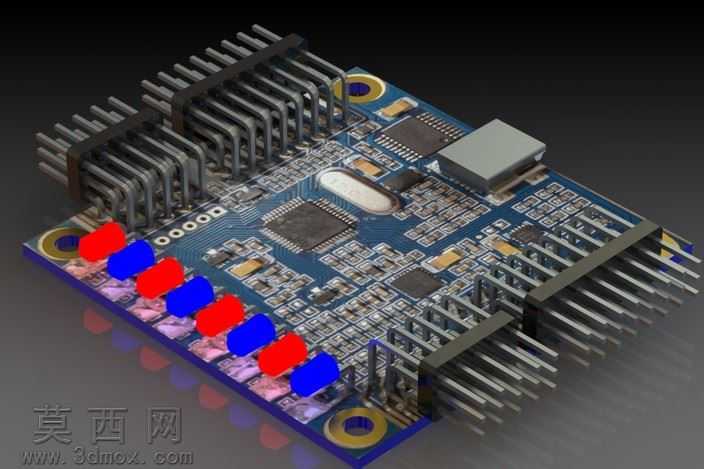

本作品为多旋翼无人机配套的飞行控制器板卡三维设计成果，建模阶段依托三维设计软件完成全参数化搭建，首先依据航模飞控的实际硬件布局规划整体板型轮廓，确定PCB基板的长宽尺寸与四角安装孔位参数，保证板卡可适配主流航模机架的安装间距。建模过程中对板载元件进行精细化还原：首先构建PCB基板的基础实体，赋予其深蓝色阻焊层材质，表面还原丝印层的线路纹理与元件位号标识，还原真实电路板的哑光质感；针对板上的核心元件，分别搭建主控芯片、晶振、电源模块的独立模型，其中主控芯片采用QFP封装建模，还原引脚的细密排列结构，表面赋予哑光黑塑料材质，引脚赋予金属锡的亮面质感；晶振元件还原椭圆形金属封装结构，表面做拉丝金属材质处理；电源模块还原方形金属屏蔽罩结构，边缘做倒角处理，赋予磨砂金属材质。板卡两侧的排针排母结构采用阵列式建模，单根排针还原金属插针与黑色塑料基座的组合结构，插针部分做金属光泽材质，基座做哑光黑塑料材质，排针间距严格遵循2.54mm标准接插件间距，保证模型的装配合理性。板边的红蓝指示灯采用半透明塑料材质，分别赋予红色、蓝色的半透明透光材质，模拟LED灯珠的视觉效果，灯珠下方的焊盘做金属锡的亮面材质处理，还原焊接后的真实质感。渲染阶段采用工作室柔光布光方案，主光源从斜上方45度投射，搭配辅助补光消除元件底部的死黑阴影，开启环境光遮蔽效果强化元件之间的层级关系，调整材质反射参数让金属元件呈现自然的环境反射，塑料元件呈现合适的漫反射效果，整体渲染效果清晰展现飞控板的元件布局与结构细节。设计过程中充分考虑飞控板的实际装配逻辑，所有元件的布局遵循航模飞控的常规布线规则，接口位置预留充足的插拔空间，安装孔位做金属化沉孔处理，还原真实PCB板的安装结构，整体模型完整还原了兔子飞行控制器的硬件外观与结构特征，可用于航模产品展示、装配模拟、教学演示等场景。
