带螺旋角齿轮齿条啮合传动结构设计

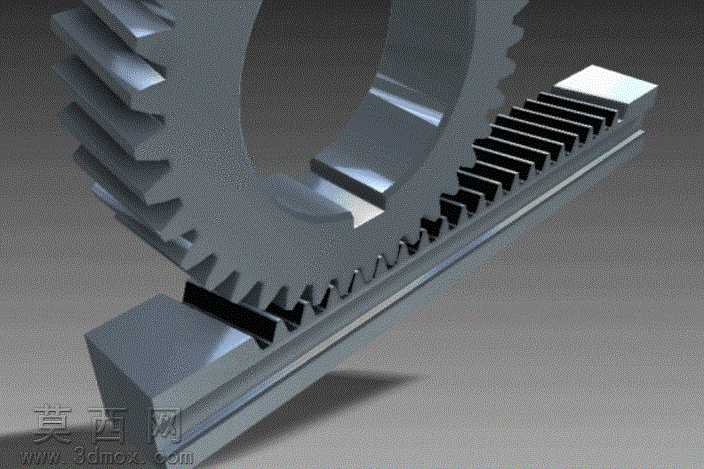

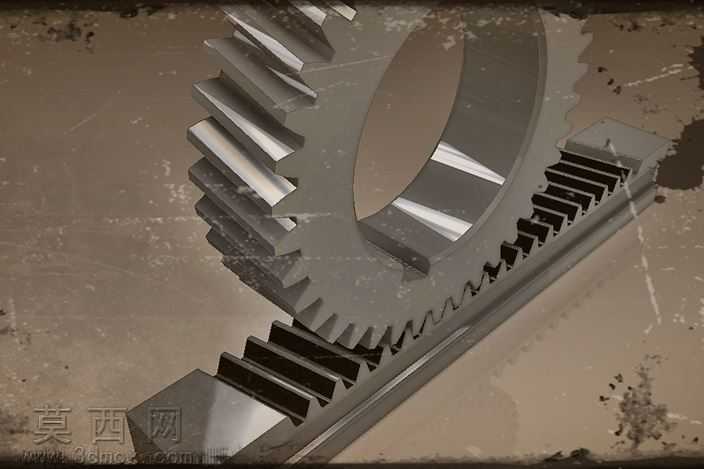

本作品为带螺旋角的齿轮齿条啮合传动三维结构，建模阶段采用参数化设计思路，首先依据渐开线齿廓生成原理，先完成斜齿轮的齿形参数构建，通过螺旋线扫描生成带螺旋角的轮齿特征，保证轮齿沿轴向呈连续螺旋排布，齿面过渡圆角、齿根倒角均按照机械传动设计规范做了精细化处理，避免应力集中问题。齿条部分对应匹配斜齿轮的螺旋角参数，齿距、齿高、齿厚参数均与齿轮做啮合适配，保证齿侧间隙处于合理传动范围，齿条底部设置有安装定位基准面，两端预留装配限位结构，可直接适配导向安装座的装配需求。渲染阶段采用金属材质表现，为钢制构件赋予哑光金属质感，添加细微的表面磨砂纹理模拟实际机加工后的金属表面状态，场景布光采用多光源组合，主光源从侧上方投射，清晰勾勒出轮齿的轮廓与啮合接触区域，辅光源补光消除齿根、齿条安装槽处的死黑阴影，环境光添加微弱的冷色调反射，提升金属构件的质感层次。结构设计上重点还原了斜齿轮与齿条的啮合传动特性，相比直齿齿条传动，带螺旋角的啮合结构重合度更高，传动过程更平稳，可承受更大的传动载荷，建模过程中对啮合接触位置做了干涉检查，确保轮齿在啮合行程内无卡滞、无穿透，齿轮内孔设置有键槽结构，可适配传动轴的扭矩传递，齿条的导向侧边做了公差适配设计，可与线性导向部件配合实现精准的直线传动。整体模型完整还原了该类传动部件的所有结构细节，齿形参数符合通用机械传动设计标准，可用于传动机构的运动仿真演示、非标设备的传动结构选型参考，也可作为机械原理教学的直观演示模型，帮助理解斜齿轮齿条传动的啮合特点与结构组成。
