符合ANSI标准的90度短半径弯头管件

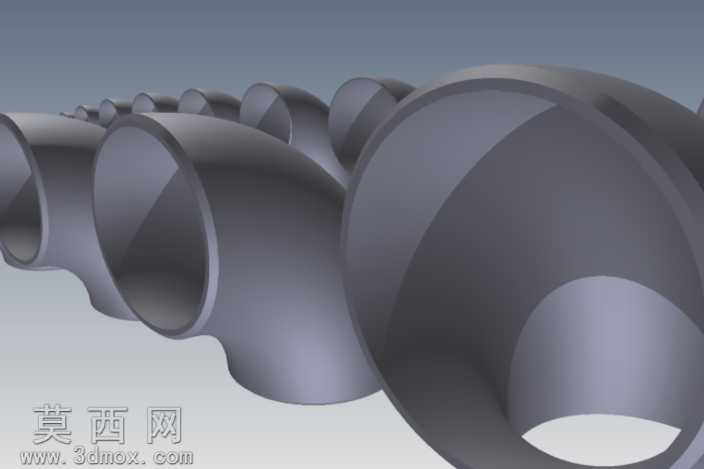

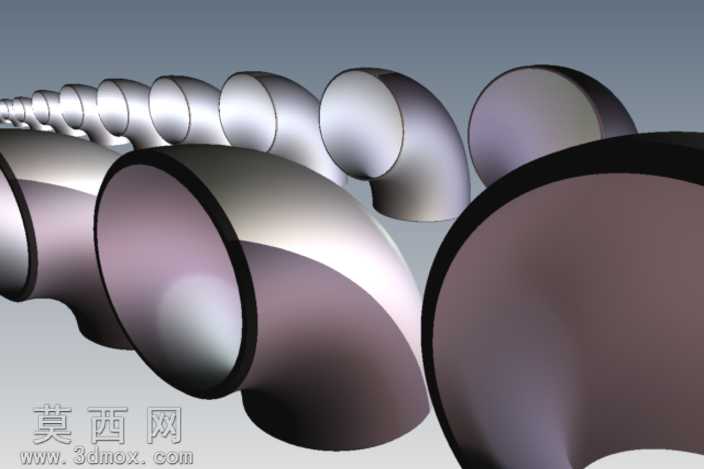

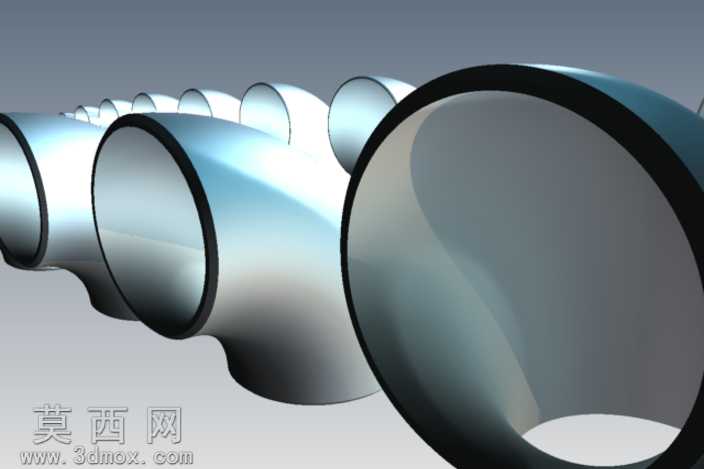

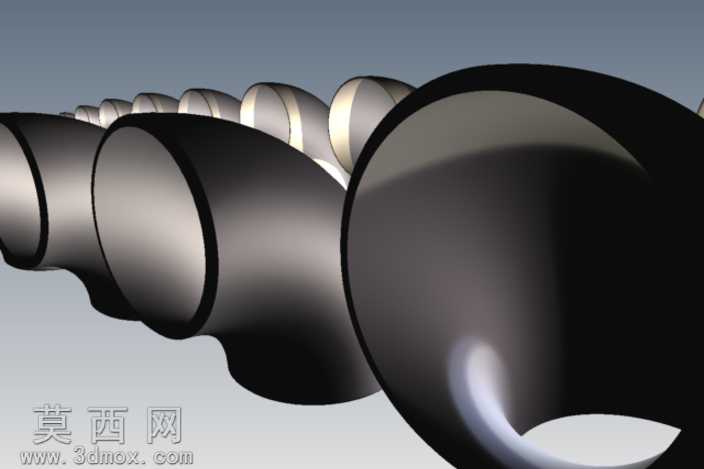

本作品为管道系统常用的90°短半径弯头三维模型，建模过程严格遵循ANSI B16.9标准与时表80的尺寸规范，确保模型参数与工业实际生产的管件规格完全匹配，可直接用于管路装配设计、工程模拟等场景。建模阶段采用参数化设计思路，以回转特征为基础构建弯头的主体弧形流道结构，精准控制弯头的弯曲半径为短半径规格，即弯曲半径等于管道公称通径，区别于长半径弯头的1.5倍通径弯曲半径，适配空间紧凑的管路排布需求。模型对弯头两端的焊接坡口结构做了精细化还原，坡口角度、钝边厚度均符合现场焊接施工的工艺要求，能够直观呈现管件焊接装配的对接状态。材质渲染方面，采用工业常用的金属管道材质表现，还原了碳钢/不锈钢管件的金属哑光质感，对管口端面、管壁曲面做了差异化的光影处理，通过环境反射效果凸显金属管件的表面光洁度与曲面弧度特征，渲染视角采用递进式排布展示，从近景特写弯头的端口结构到远景呈现同系列不同规格弯头的阵列效果，清晰展现短半径弯头的外形特征与系列化设计逻辑。结构设计上，模型保证了弯头内部流道的顺滑过渡，无突兀折角，还原真实管件的流体通道形态，可用于管路流体仿真分析的几何模型使用；同时模型保留了管壁的均匀厚度参数，符合压力管道的壁厚设计要求，能够满足工程设计中应力分析、装配干涉检查的使用需求。整个建模过程兼顾了工业标准的严谨性与可视化展示的直观性，既保证尺寸参数的准确合规，又通过渲染效果清晰呈现产品的结构特点，适用于管道工程设计、管件产品展示、管路装配教学等多种场景，为相关设计工作提供精准的三维数字化模型支撑。
