13齿带键槽工业传动链轮结构设计

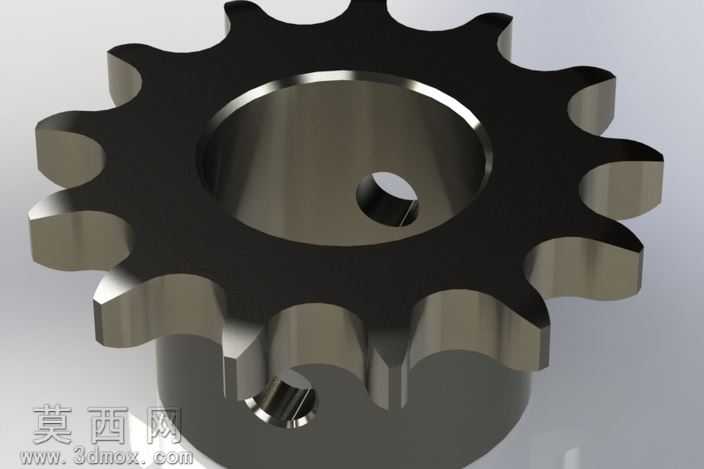

本模型为13齿工业传动链轮，采用三维建模软件完成全参数化结构设计，建模过程严格遵循链传动设计规范，先以齿形参数方程绘制链轮齿廓截面草图，通过拉伸凸台命令生成链轮轮体主体结构，再对齿顶、齿根位置添加圆角特征，消除应力集中隐患，提升零件结构强度。模型中心设计有适配安装轴的通孔，孔壁开设标准键槽结构，可通过平键实现与传动轴的周向固定，传递稳定扭矩，轮体端面额外开设定位销孔，满足轴向定位与防松的装配需求。渲染阶段采用金属材质赋予模型表面，模拟经过发黑处理的碳钢链轮质感，调整环境光与反射参数，还原金属零件的哑光金属光泽与边缘高光效果，清晰呈现齿形轮廓、键槽、销孔的细节结构。设计过程中参考个人车间修理手册的热成型设备传动参数，适配3/8规格链条，链辊直径对应1/4英寸规格，齿距、齿厚、齿根圆直径等参数均匹配对应链条的啮合要求，保证传动过程中链条与轮齿啮合顺畅，无卡滞、跳齿风险。模型结构完整还原实体链轮的所有加工特征，轮齿部分做了拔模斜度处理适配实际加工工艺，所有孔位特征均添加倒角，去除加工毛刺，符合机械零件的加工设计规范，可直接用于链传动机构的装配验证、运动仿真，也可作为机械设计教学、设备维修测绘的参考模型，帮助设计人员直观理解链轮的结构特点与装配要求，为小型热成型设备的传动系统维护、零件替换提供精准的三维模型参考。
