冰箱制冷核心往复式压缩机结构

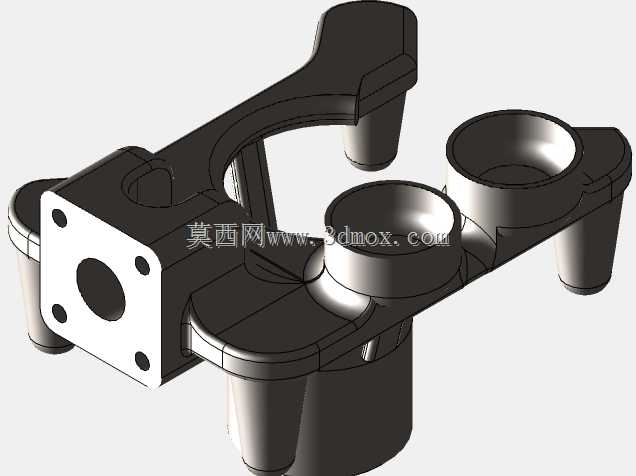

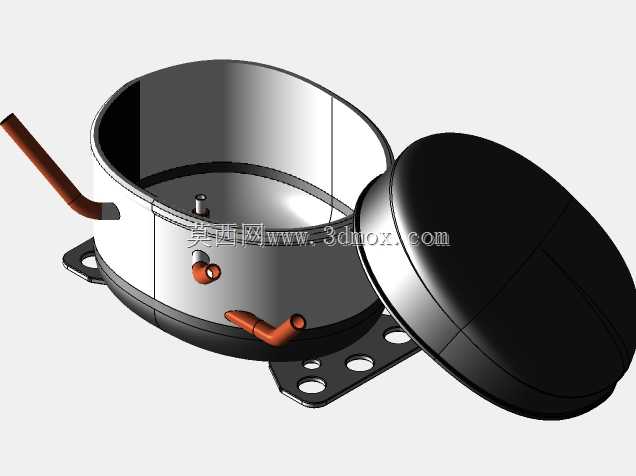

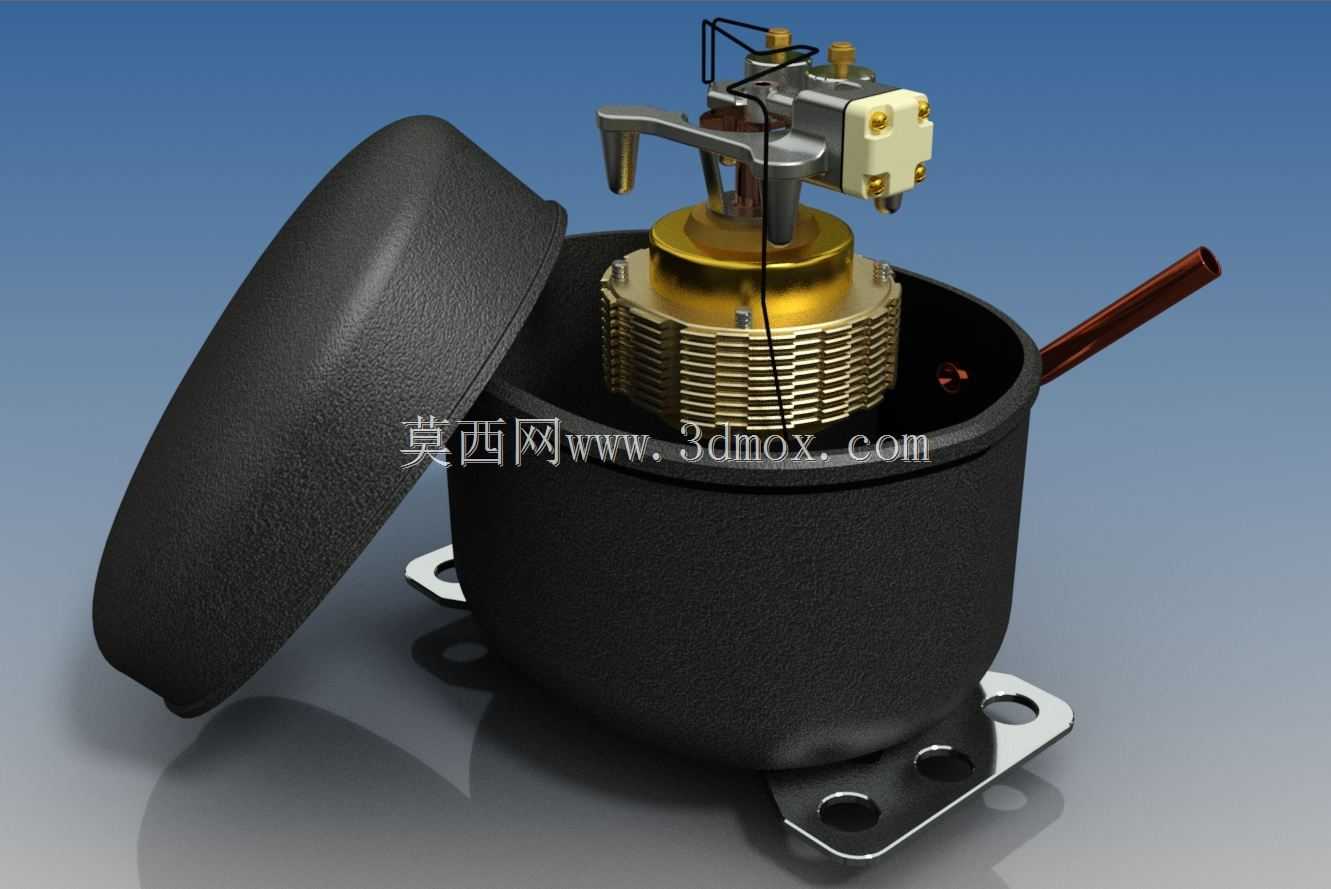

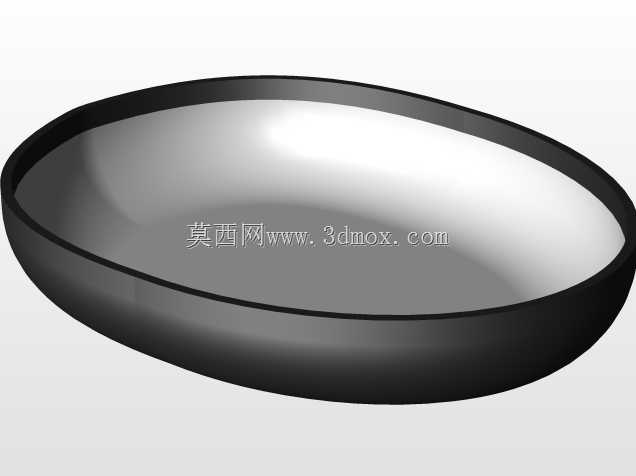

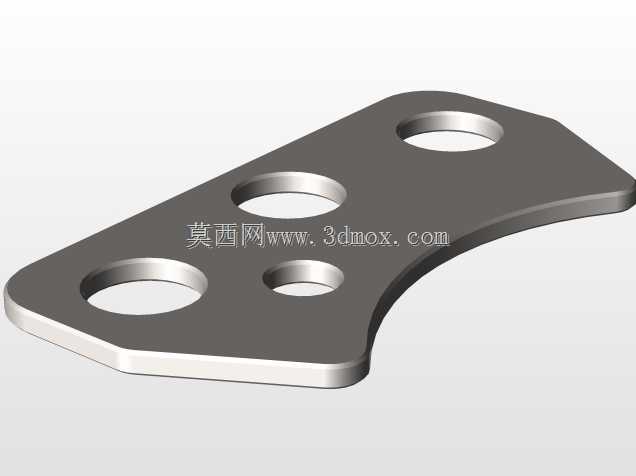

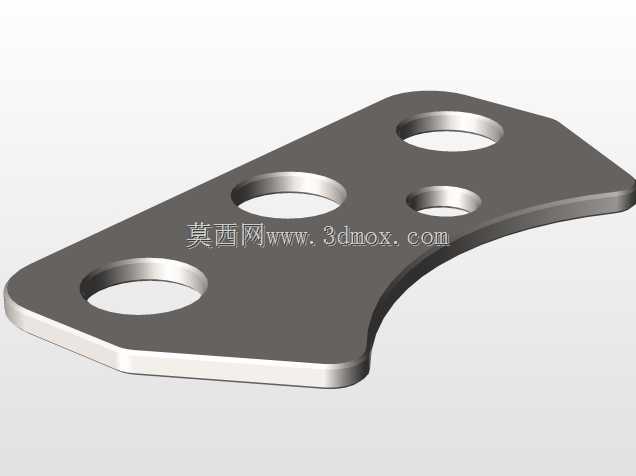

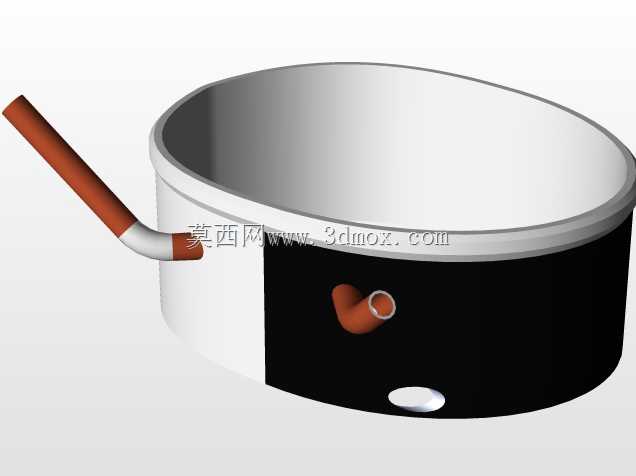

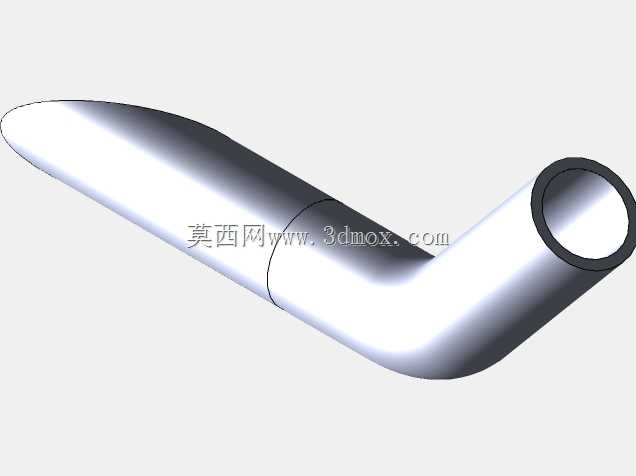

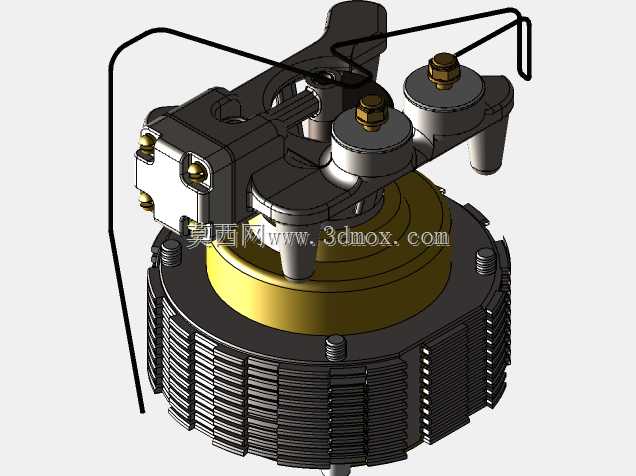

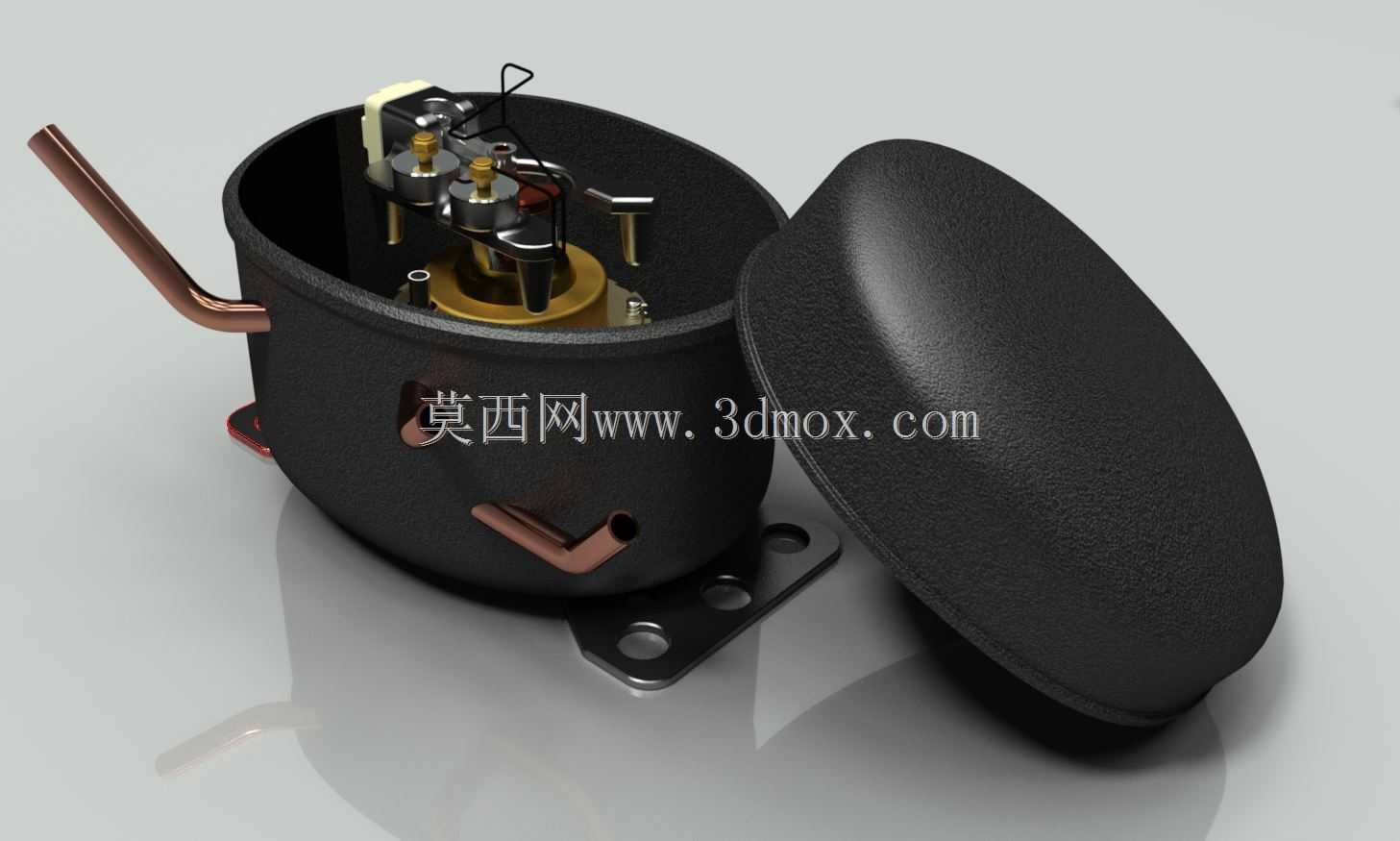

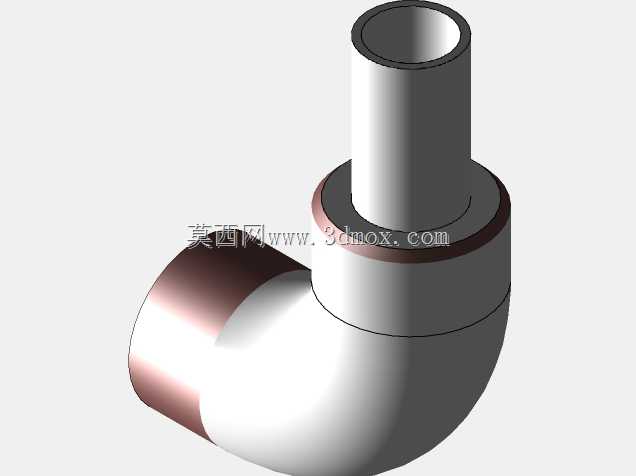

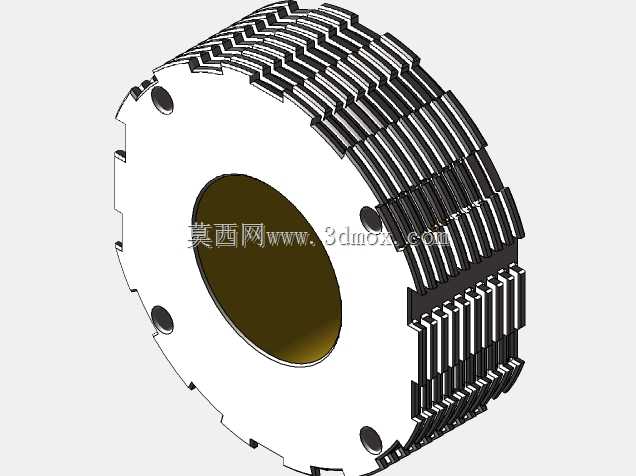

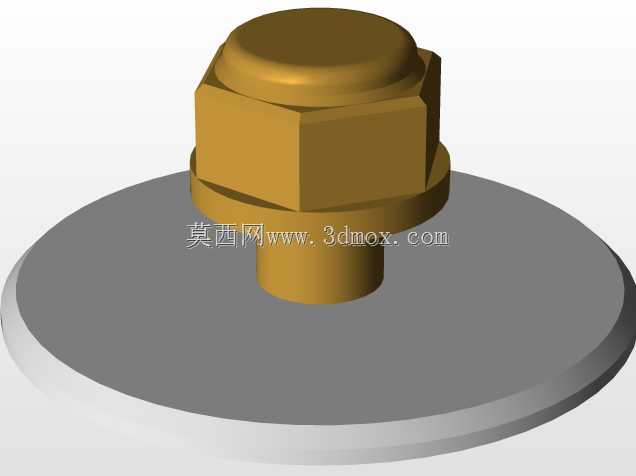

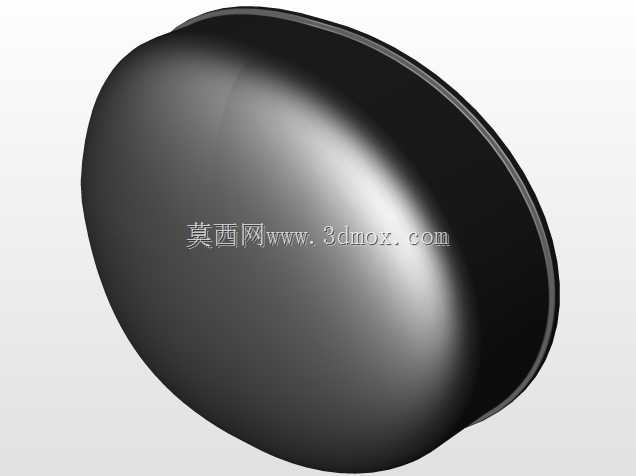

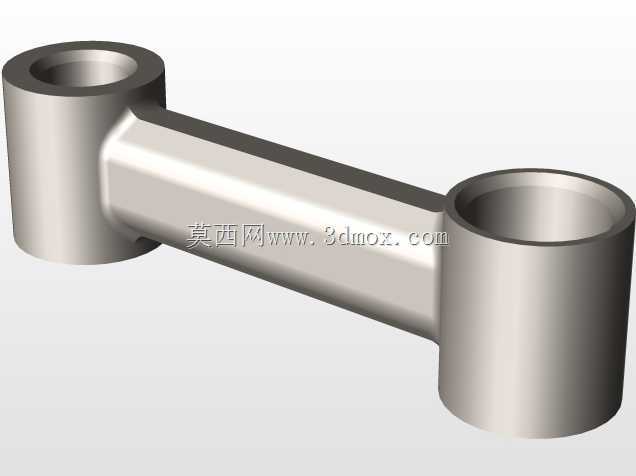

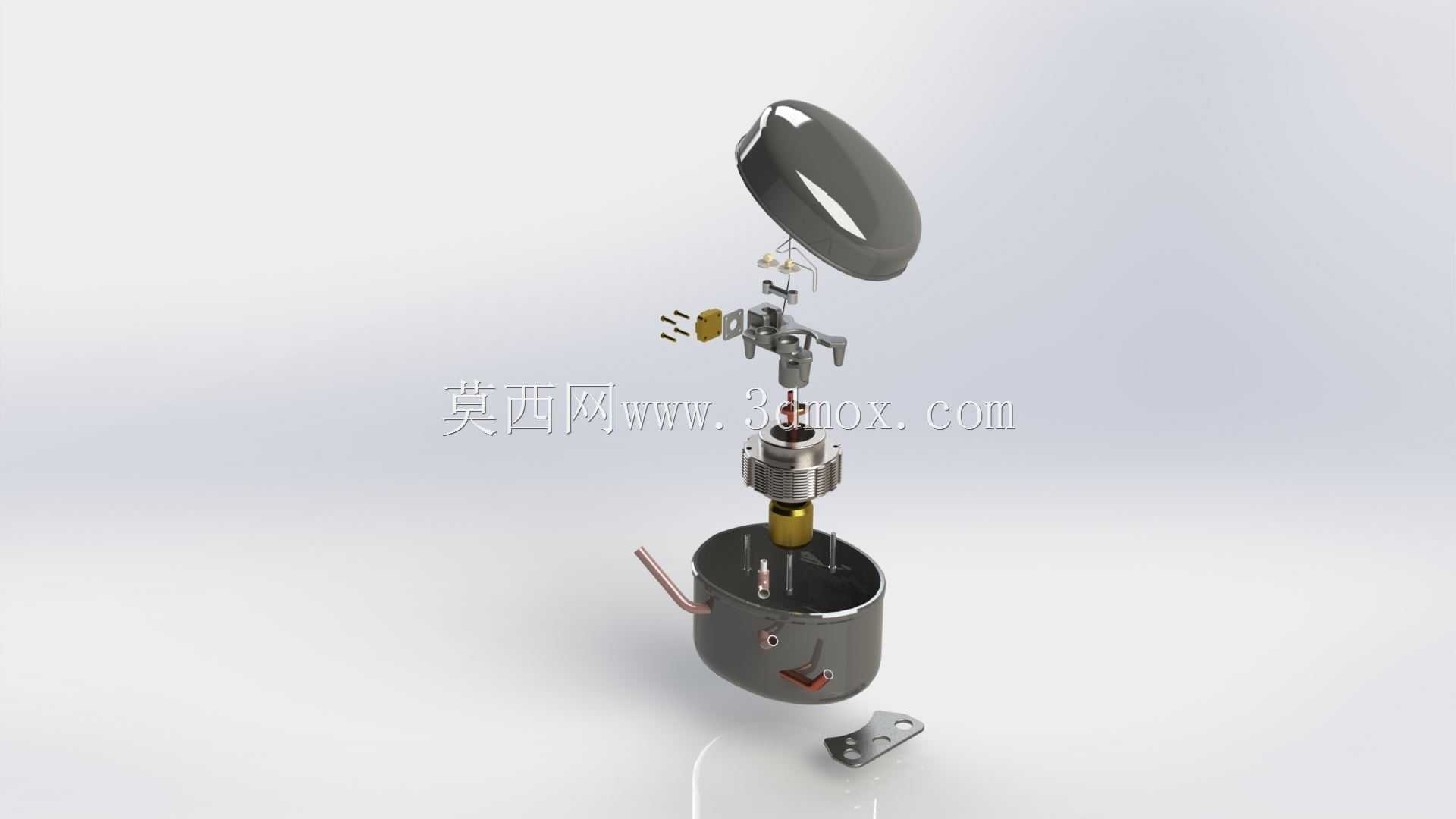

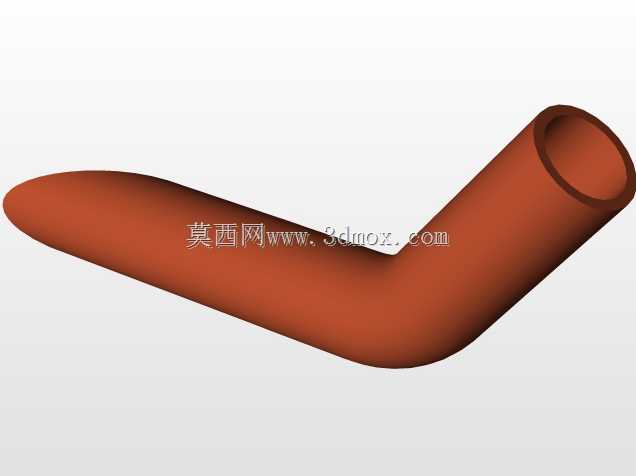

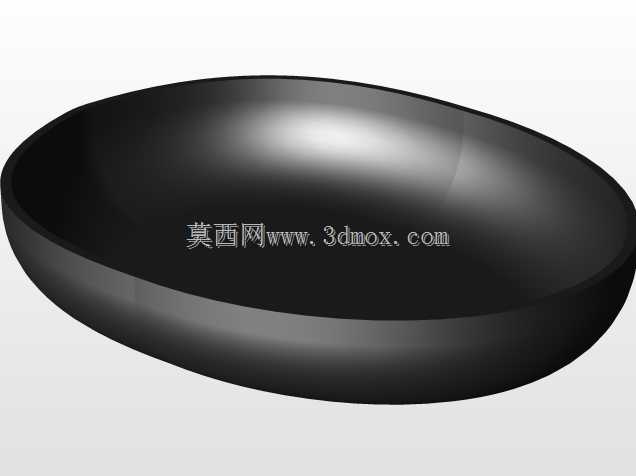

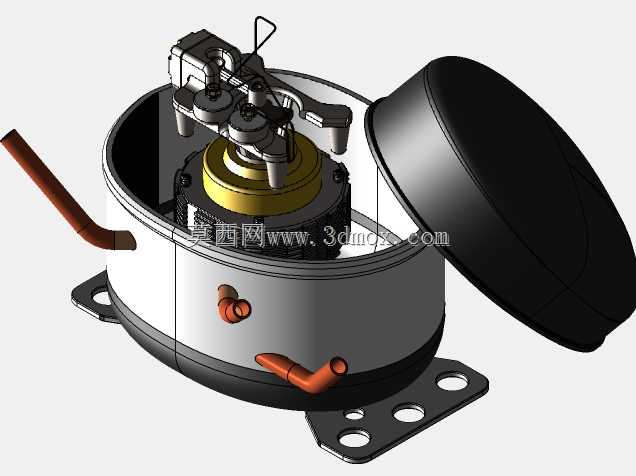

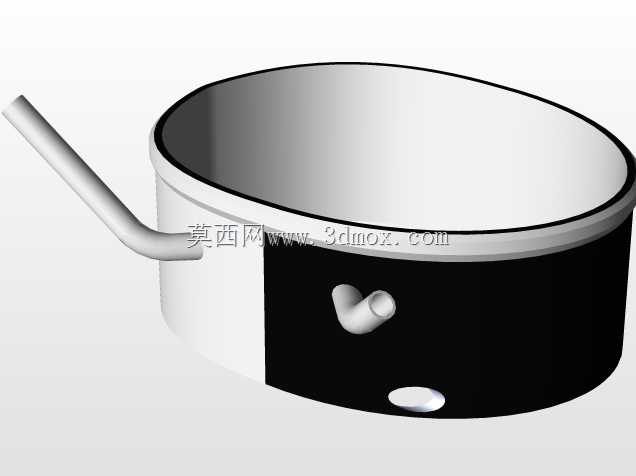

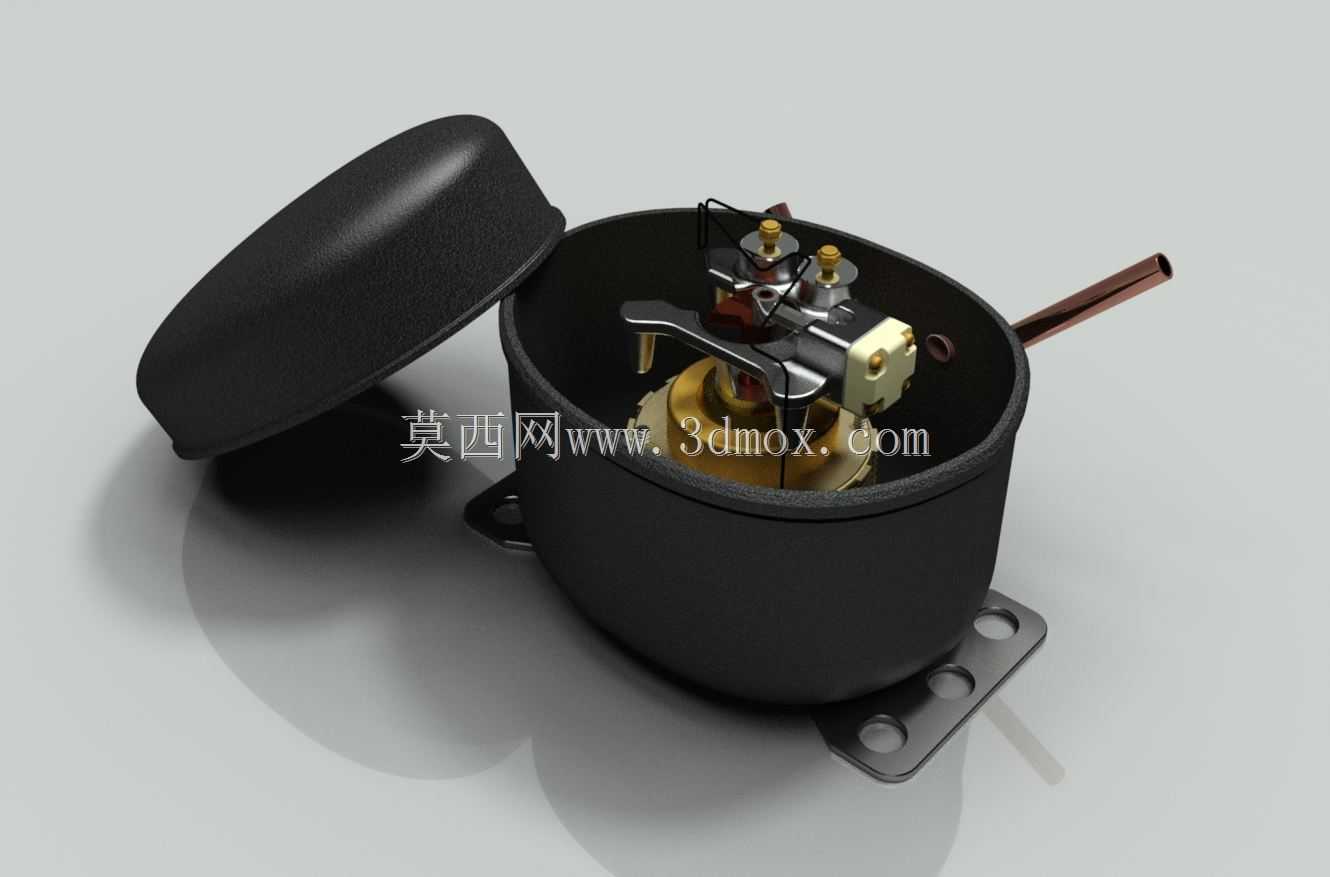

这款全封闭往复式制冷压缩机，是家用冷藏冷冻类冰箱的核心动力部件，主要应用于容积区间覆盖100L-300L的家用直冷、风冷冰箱产品中，承担整个制冷循环系统的动力输出核心作用，是冰箱实现箱内热量转移、维持低温存储环境的关键功能载体。在实际家用场景中，它安装于冰箱背部下方的独立压缩机舱内，通过配套的减震胶垫与冰箱箱体底板连接，配合舱内的散热间隙实现运行过程中的自然散热，适配绝大多数常规家用冰箱的安装布局要求。从实际功能来看，它通过内部曲柄连杆机构带动活塞在气缸内做往复运动，配合吸排气阀组的有序开闭，完成低温低压制冷剂气态的吸入、压缩过程，将其转化为高温高压气态制冷剂输送至冷凝器端，为整个制冷循环提供持续的压力差与流动动力，直接决定冰箱的制冷效率、运行噪音与能耗表现。从设计思路层面，这款压缩机采用全封闭焊接式外壳结构，将电机、曲柄连杆组件、活塞气缸组件、阀组等核心运动部件全部密封在钢制壳体内，壳体内部充注有适配的冷冻润滑油，既可以为高速运动的摩擦部件提供持续润滑，降低运行磨损与摩擦噪音，也能避免制冷剂出现泄漏风险，同时厚重的钢制壳体可以有效阻隔内部运动部件产生的机械噪音向外传递，匹配家用场景对低运行噪音的使用要求。在外形与安装边界设计上，整体采用椭圆柱式壳体造型，底部带有一体化冲压成型的安装固定脚，固定脚上预留有标准规格的安装通孔，可直接匹配冰箱压缩机舱的通用安装孔位，安装脚的位置与壳体的重心完全重合，配合减震胶垫可以有效抵消运行过程中产生的往复振动，避免振动传递到冰箱箱体引发共振噪音；壳体侧面伸出的两根铜质管路接口，分别为吸气口与排气口，接口位置与管路走向完全匹配家用冰箱的常规管路布局，可直接与制冷系统的回气管、排气管进行焊接连接，无需额外调整管路走向；壳体顶部预留有密封式接线端子位置，可直接与冰箱的供电控制线路连接，为内部电机提供电力输入，同时接线端子采用全密封绝缘结构，避免舱内凝露引发的电路安全隐患。在结构细节设计上，内部的曲柄组件经过动平衡校准，活塞与气缸壁之间采用精密配合间隙，配合高性能阀组片，既可以保证压缩过程的气密性，提升压缩效率，也能降低运动过程中的冲击噪音，适配家用冰箱长期稳定运行的使用需求，外壳的表面采用哑光喷塑处理，具备一定的防锈抗腐蚀能力，可以适应压缩机舱内相对潮湿、多凝露的使用环境，延长整机的使用寿命。
