透明外壳分体式制冷压缩冷凝机组结构

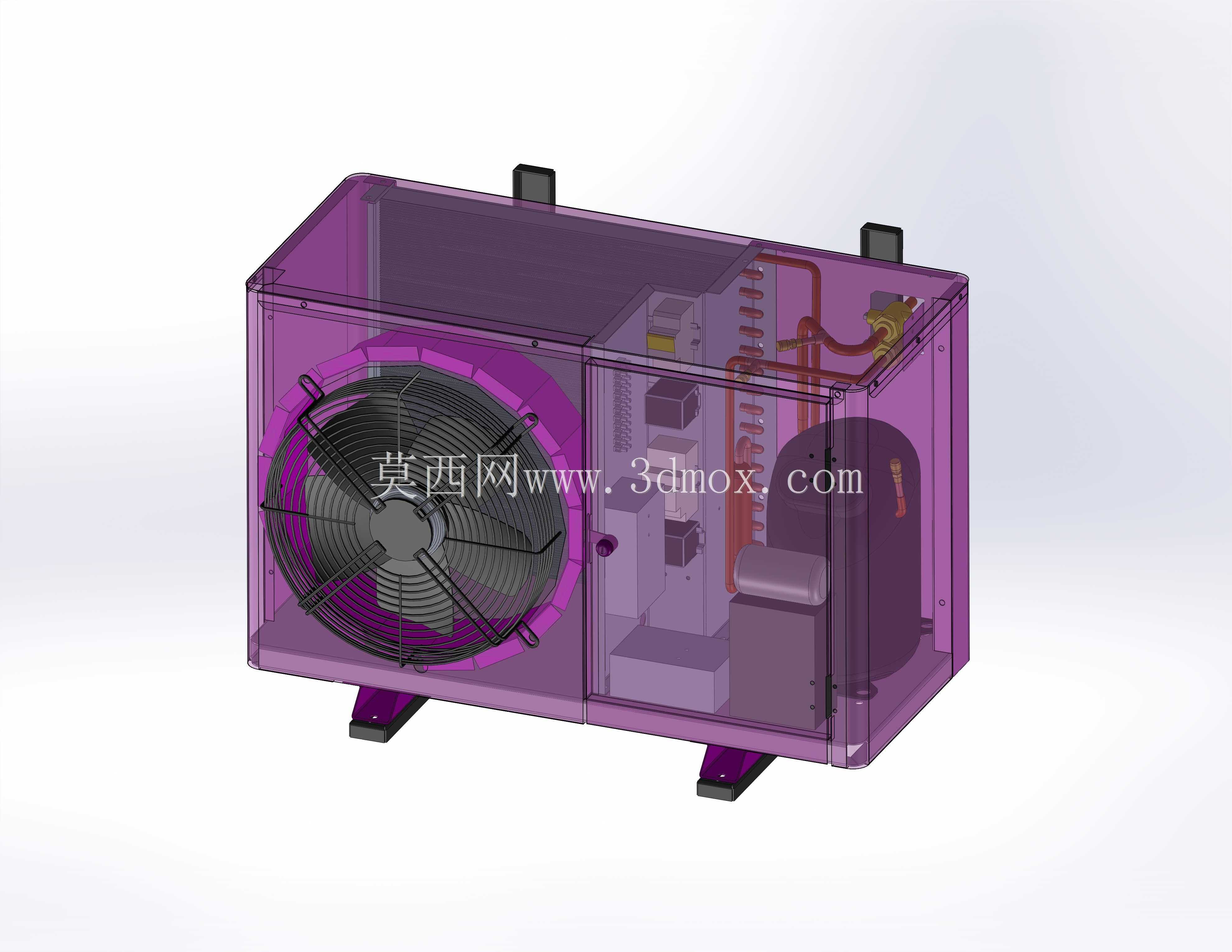

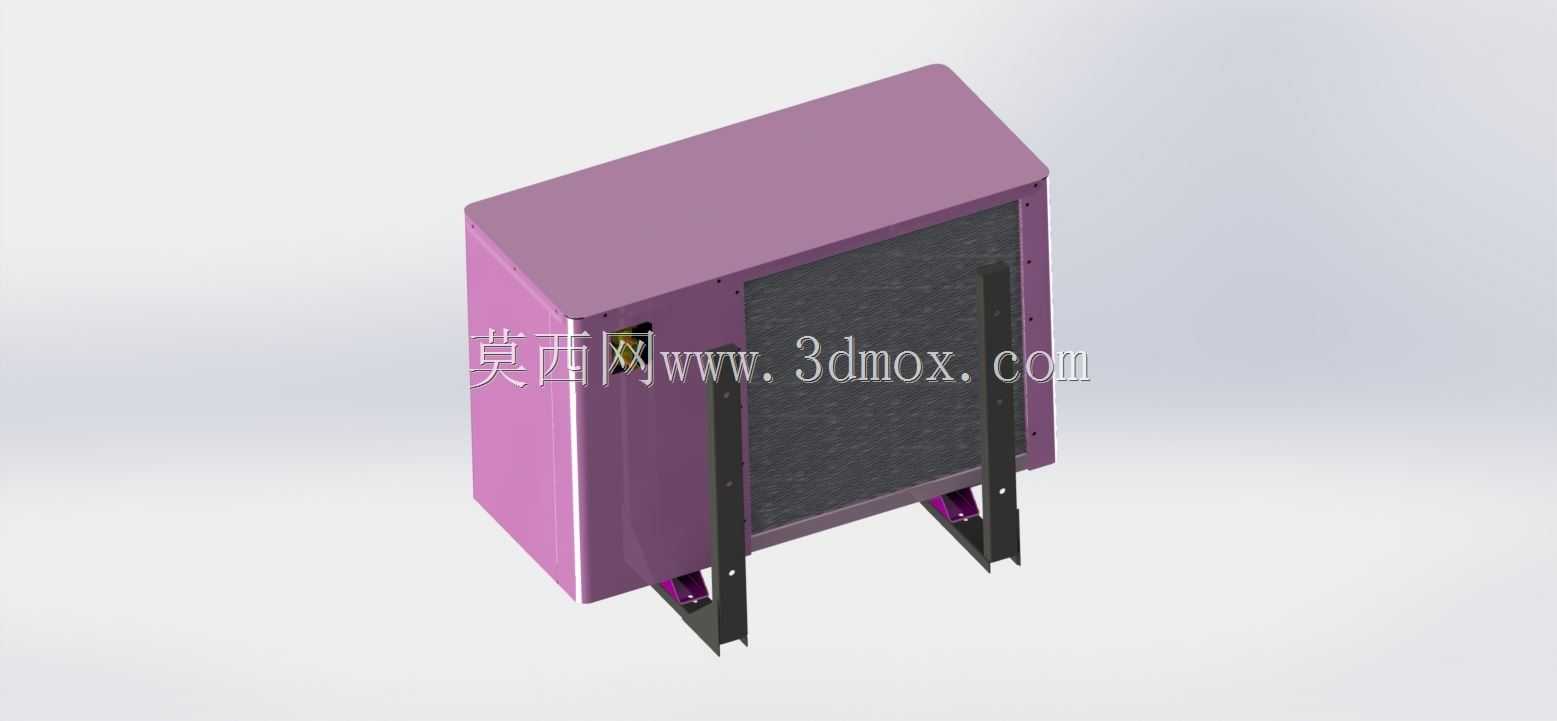

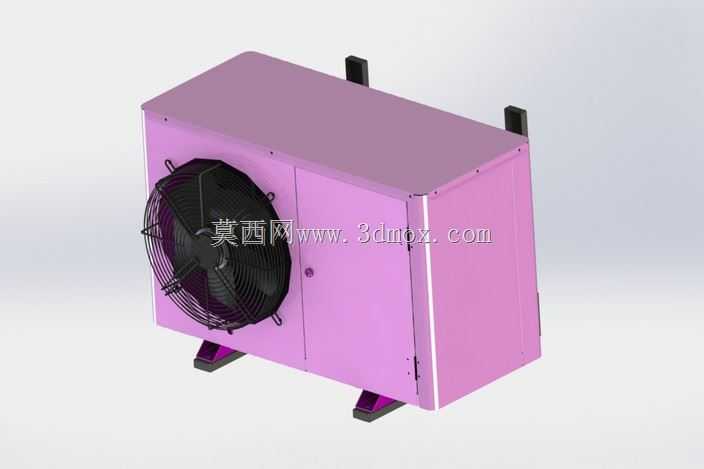

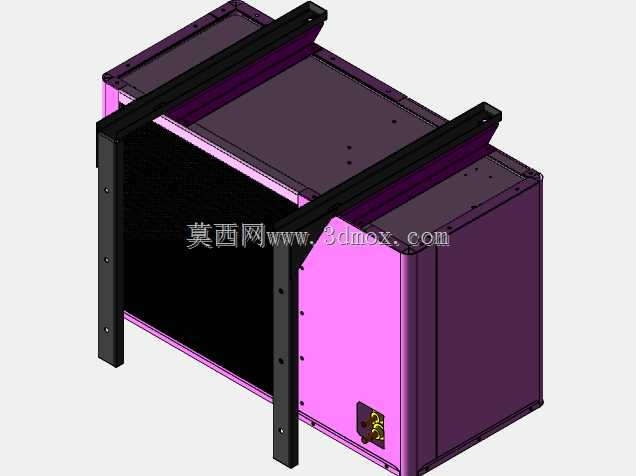

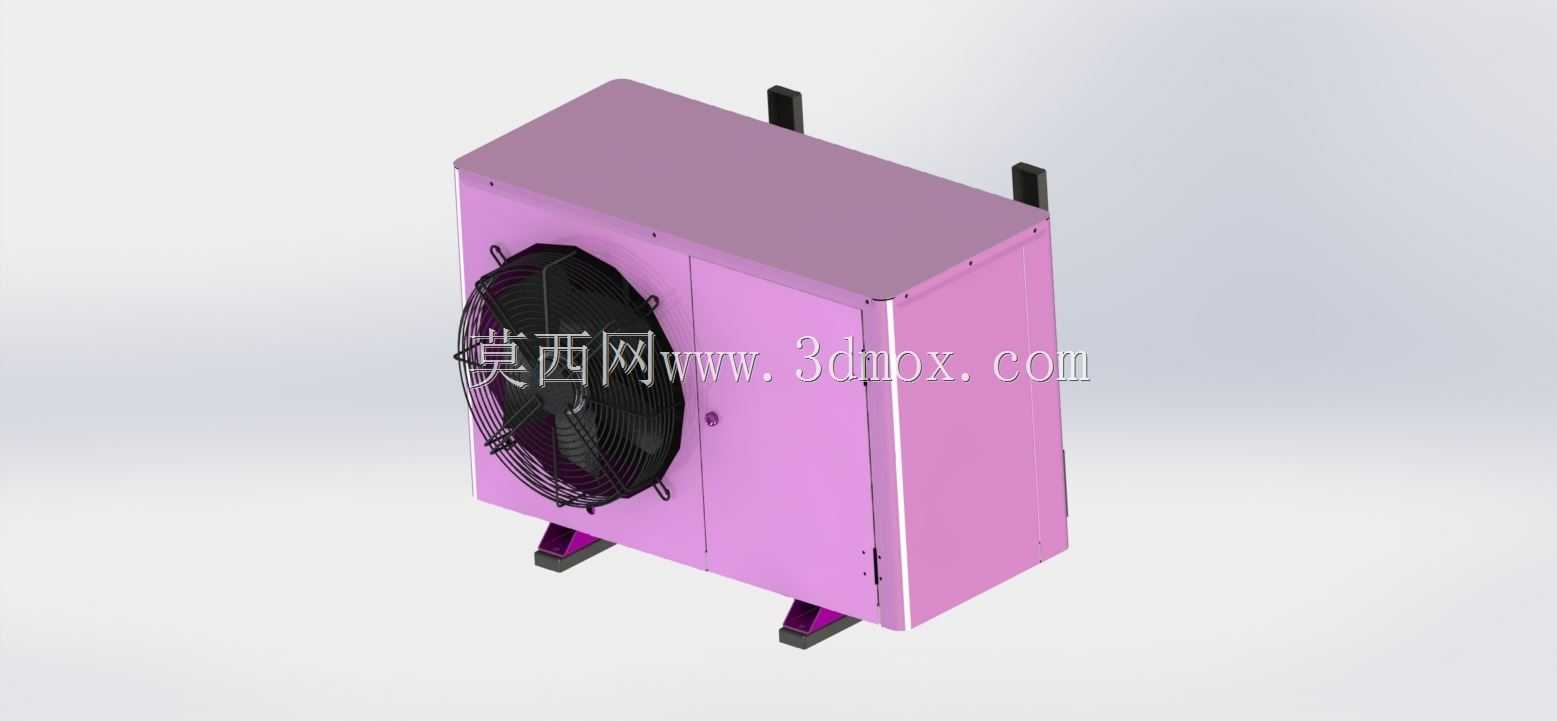

该结构为小型分体式制冷系统的室外侧压缩冷凝单元，主要应用于小型商用冷柜、商超展示柜、小型冷库、工业低温冷却工位等场景中，承担制冷循环里的气态制冷剂压缩、高温高压制冷剂冷凝散热的核心功能，是蒸汽压缩式制冷回路中不可或缺的核心室外换热动力单元。从实际用途来看，该单元将制冷系统的动力核心与散热模块集成在同一箱体内，通过管路连接室内侧的蒸发器末端，即可完成完整的制冷循环，为目标空间持续提供低温冷量，适配中小冷量需求的制冷场景，安装灵活度高，无需现场进行复杂的核心部件管路焊接与部件排布，仅需对接高低压管路与供电线路即可投入使用。从功能特性来看，该单元集成了大直径轴流散热风机，可提供大流量的横向穿舱风冷气流，带走冷凝盘管内高温制冷剂的热量，让气态制冷剂完成相变转化为高压液态；内置的涡旋式制冷压缩机为整个制冷循环提供动力来源，抽吸蒸发器侧回流的低温低压气态制冷剂，将其压缩为高温高压气态后输送至冷凝段；箱体内部排布了完整的制冷管路、储液、气分等辅助部件，管路走向经过优化，避免了管路共振与弯折死区，保障制冷剂流动顺畅；半透明的外壳设计可直观观察内部部件排布与管路走向，便于运维人员快速排查内部部件故障，也便于安装阶段核对内部部件状态。从设计思路来看，整体采用紧凑式箱型布局，将所有核心部件整合在矩形箱体内，最大化压缩设备的占地空间，适配墙面挂装、地面落地安装等多种安装场景；风机侧预留了充足的进风空间，冷凝盘管采用多排密排翅片结构，提升换热效率；底部设置了四个带减震垫的安装支脚，可缓冲压缩机运行时产生的振动，降低运行噪音传递，同时避免箱体直接与安装基面接触造成的锈蚀问题；箱体顶部设置了吊装卡扣，便于设备的搬运与高位挂装作业。从外形尺寸与安装边界来看，该单元配置的散热风机直径为350mm，整体箱体为矩形结构，安装时需要在风机出风侧预留不小于500mm的无遮挡散热空间，避免散热气流短路影响冷凝效果；底部支脚的安装孔位采用对称排布，适配常规的室外机组安装支架尺寸，管路接口统一设置在箱体侧部，对接时预留足够的管路弯折空间即可，无需额外改动箱体结构。
