自行车后拨变速器导轮三维设计作品

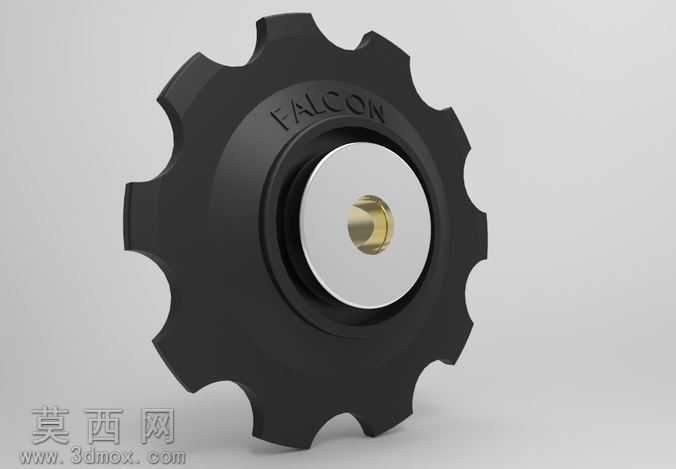

本作品为自行车后拨变速器导轮的三维建模设计，采用SolidWorks完成全参数化建模流程，建模阶段首先以旋转特征构建导轮的基体轮廓，精准还原11齿的齿形结构，齿廓曲线经过反复调校，匹配自行车链条的啮合间隙，避免变速过程中出现卡链、跳链的问题。导轮主体外圈采用工程塑料材质设计，建模时在外圈表面蚀刻FALCON品牌标识，通过包覆特征实现标识的凹陷效果，还原实物的细节质感；中心轴承位采用分层结构设计，依次构建塑料外圈、金属衬套、中心铜轴套三个层级，各部件间预留合理的装配公差，满足实际装配的间隙要求。渲染阶段采用Keyshot完成材质与场景搭建，主体塑料部分赋予哑光黑色尼龙材质，调整粗糙度参数模拟工程塑料的磨砂质感，金属衬套赋予抛光不锈钢材质，添加细微的划痕纹理提升真实感，中心铜轴套赋予黄铜材质，调整金属反射率呈现暖金色的金属光泽；场景采用简洁的浅灰色摄影棚背景，布置三点光源系统，主光源从侧上方打亮导轮主体，勾勒出齿形的轮廓层次，辅光源补亮暗部细节避免死黑，背光源打出轮廓光分离主体与背景，最终渲染图清晰呈现导轮的结构细节与材质质感。设计思路上围绕自行车后拨导轮的实际功能展开，齿形设计参考标准自行车链条的节距参数，确保与链条的啮合顺滑度，中心轴孔的尺寸适配主流后拨的安装规格，整体结构兼顾轻量化与结构强度，塑料外圈的减重槽设计在保证轮体强度的前提下降低转动惯量，提升变速响应速度，各部件的装配关系完全还原实物的组装逻辑，可直接用于虚拟装配验证、3D打印样件制作以及自行车配件的结构优化参考。
