汽车发动机连杆精密结构设计

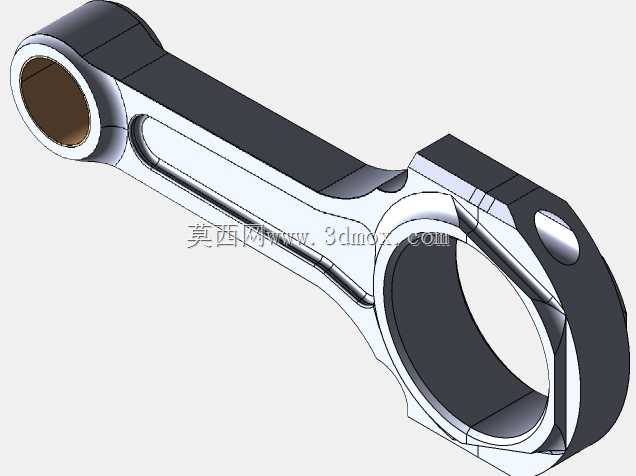

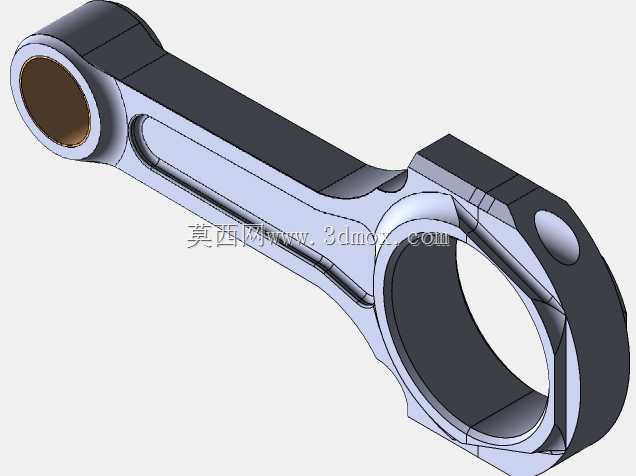

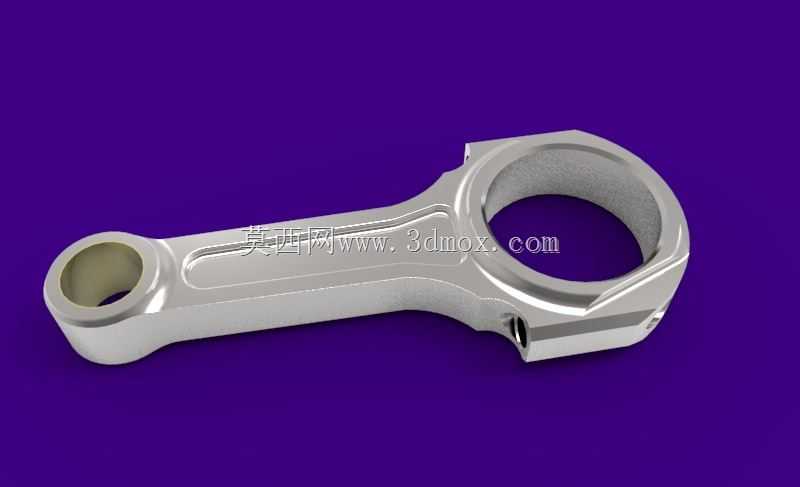

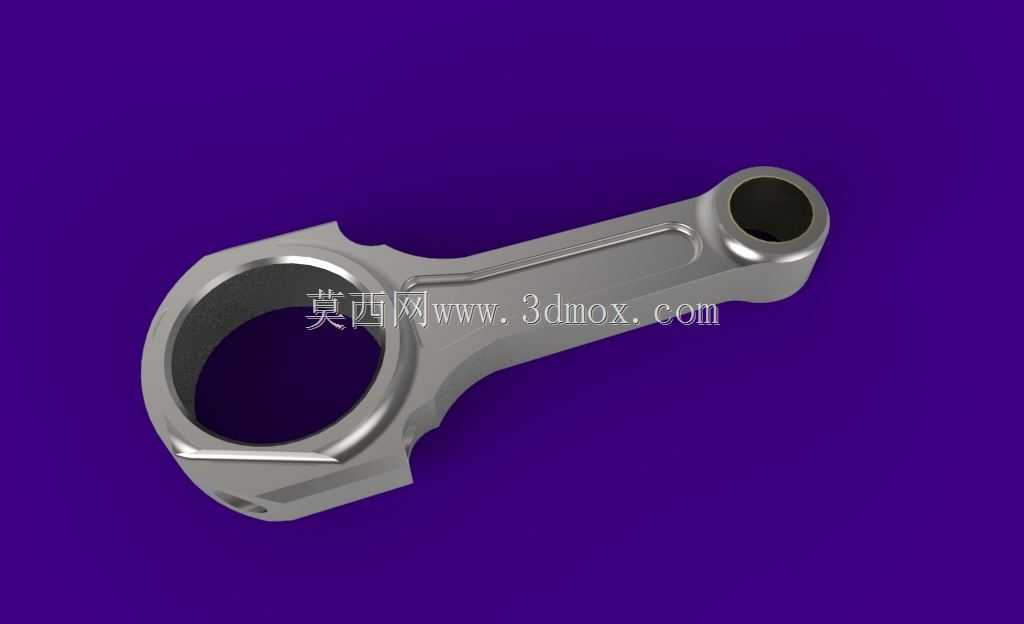

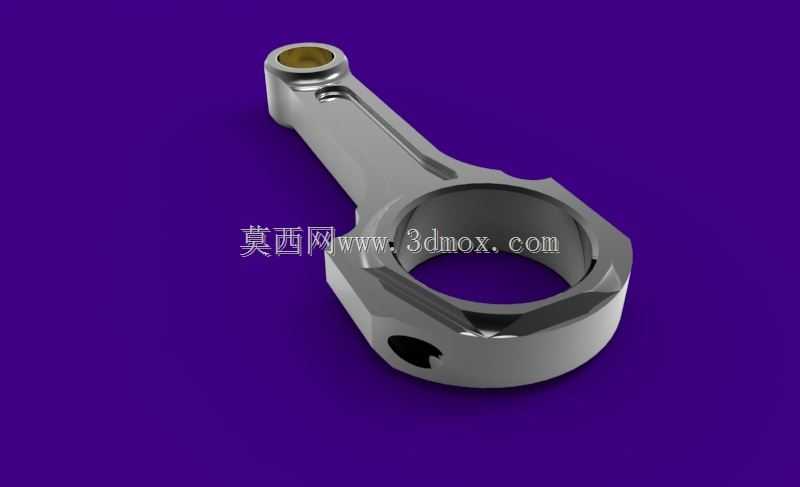

　　在往复式内燃机的动力传递链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定动力转换效率与整机运行寿命。这款连杆的整体结构采用长杆身配合大小端孔的经典布局，小端为整圆通孔结构，用于通过活塞销与活塞组件铰接，孔内预留了衬套安装位，可压入铜基合金衬套降低活塞销的转动磨损，适配浮动式或半浮动式活塞销的装配需求，小端顶部设计有集油槽结构，可承接曲轴飞溅上来的润滑油，为活塞销与衬套的摩擦副提供持续润滑。大端为剖分式结构，配套连杆盖通过高强度螺栓实现紧固，拆分面采用斜切定位设计，既可以保证大端孔的圆度精度，也能在装配时顺利穿过气缸套完成与曲轴连杆轴颈的配合，大端孔内预留轴瓦安装位，上下轴瓦装配后形成完整的滑动摩擦副，

　　承受曲轴旋转过程中的交变冲击载荷。杆身部分采用工字形截面设计，在保证足够抗弯、抗扭强度的前提下，尽可能降低构件自身重量，减少往复运动过程中的惯性力，杆身表面做了过渡圆角处理，所有截面变化位置均采用大圆弧平滑过渡，避免应力集中导致的疲劳断裂问题，杆身一侧设计有贯通的油道孔，可将大端轴瓦处的压力润滑油引导至小端衬套位置，实现全摩擦副的压力润滑，避免高速运转下的干摩擦失效。从安装边界来看，小端孔的直径尺寸适配常规乘用车活塞销的通用规格，大端孔的开合尺寸满足对应排量发动机曲轴连杆轴颈的装配要求，杆身的中心距严格匹配对应机型的活塞行程参数，安装后活塞在上止点、下止点位置时不会与气缸盖、曲轴平衡块发生运动干涉，

　　大端螺栓的安装孔位精度控制在IT7级以上，保证连杆盖装配后大端孔的圆柱度偏差不超过0.008mm，避免轴瓦偏磨。在实际应用场景中，这类连杆广泛适配小排量自然吸气或涡轮增压乘用车发动机，也可用于通用小型汽油机、摩托车发动机的动力传递环节，工作过程中需要承受活塞传递的燃气爆发压力，以及往复运动产生的惯性拉力、惯性压力，同时还要承受曲轴旋转带来的侧向弯矩，因此结构设计时对刚度、强度、重量的平衡要求极高。设计过程中首先通过运动学仿真确定杆身的最优中心距，结合活塞行程、曲轴回转半径计算出连杆的摆动角度范围，校核运动过程中杆身与气缸壁、曲轴平衡块的最小间隙，预留至少2mm的安全间隙避免运动干涉；其次通过有限元分析对杆身截面进行拓扑优化，

　　在应力集中的大小端与杆身衔接位置增加壁厚，在应力水平较低的区域适当去除材料，将构件的重量控制在合理区间，降低往复惯性力对曲轴轴承的冲击；最后对大端拆分面的定位结构进行优化，采用定位套或者止口定位方式，保证连杆盖多次拆装后大端孔的形位公差不会发生变化，满足发动机大修后的重复装配需求。外形尺寸方面，杆身的整体长度适配对应排量发动机的气缸中心高度，大端的外圆尺寸小于气缸套的最小内径，保证装配时连杆组件可以从气缸顶部顺利装入，小端的宽度尺寸适配活塞销座的间距，安装后不会与活塞销座发生卡滞，所有棱边均做了倒角处理，避免装配过程中划伤气缸壁或者轴瓦表面。在实际选型匹配时，需要结合发动机的最高转速、最大爆发压力参数确认连杆的强度裕度，通常这类连杆的抗拉强度需要满足最高转速下惯性力的3倍以上安全系数，杆身的弯曲刚度需要保证最大爆发压力下的杆身弯曲变形量不超过0.05mm，避免活塞偏磨导致的拉缸问题。
