可弹出式冰淇淋挖球勺结构设计

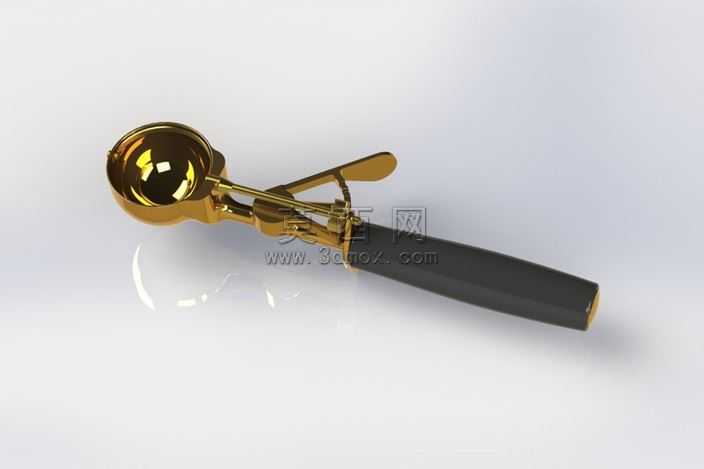

本作品为手动式冰淇淋挖球工具的三维建模设计，整体采用SolidWorks完成全参数化零件建模与虚拟装配，通过爆炸视图清晰呈现各组件的装配关系与结构逻辑。建模过程中首先对产品功能进行拆解：该工具需完成挖取冰淇淋、成型球状、一键脱模三个核心动作，因此整体结构分为握持手柄、传动推杆、半球挖勺、弹性复位件、触发拨片五个核心模块。手柄部分采用仿木纹材质渲染，建模时通过曲面扫描生成贴合手部握持弧度的柱体结构，表面添加细微的凹凸纹理模拟实木握感，渲染阶段调整材质粗糙度与反射参数，还原木质手柄温润的视觉质感。金属结构部分统一采用食品级不锈钢材质设定，半球挖勺为核心工作部件，建模时通过旋转凸台生成标准半球型腔，边缘做0.2mm的圆角钝化处理，避免使用时刮伤容器或手部，勺体侧面预留推杆活动槽，保证脱模动作顺畅无卡顿。传动推杆采用细长杆类结构建模，通过线性阵列添加定位凸台，与勺体、手柄内的导向孔形成间隙配合，装配时添加同轴度与行程限位配合约束，模拟真实产品的活动范围，推杆端部设置圆形推片，与半球型腔内壁完全贴合，确保挖取的冰淇淋球能够完整推出不粘连。触发拨片采用杠杆式结构设计，建模时通过钣金特征生成弯折的按压片，与推杆尾部形成联动结构，按压拨片时可推动推杆向前完成脱模动作，松开后通过配套的扭簧结构实现自动复位，扭簧建模时通过螺旋线扫描生成簧圈，两端添加伸出的卡脚分别固定在手柄与拨片的定位槽内，还原弹性件的工作状态。渲染阶段采用影棚级柔光环境，金属部件添加轻微的环境反射提升质感，木质手柄调整漫反射参数呈现自然的木纹肌理，爆炸视图视角下各零件沿装配轴线依次排布，清晰展示内部传动逻辑，所有零件均做工程化倒角处理，无尖锐棱角，符合日用五金产品的安全设计要求，整体建模精度满足后续结构验证、3D打印手板制作以及开模生产的图纸标准。
