女士发夹抓夹三维结构设计作品

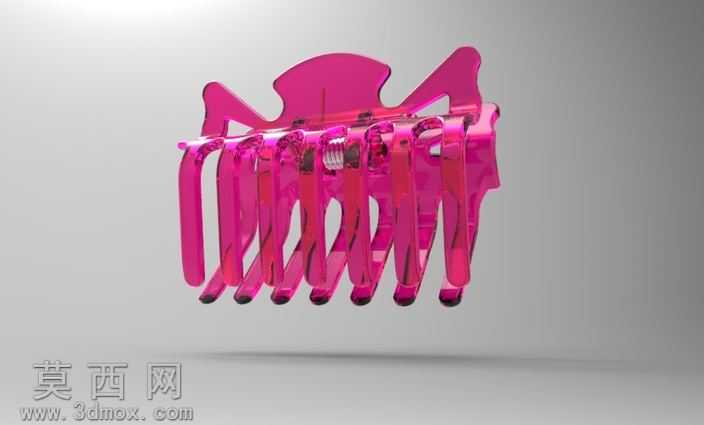

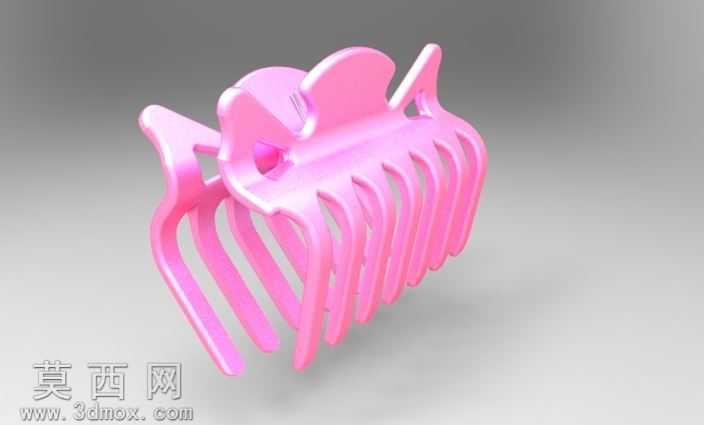

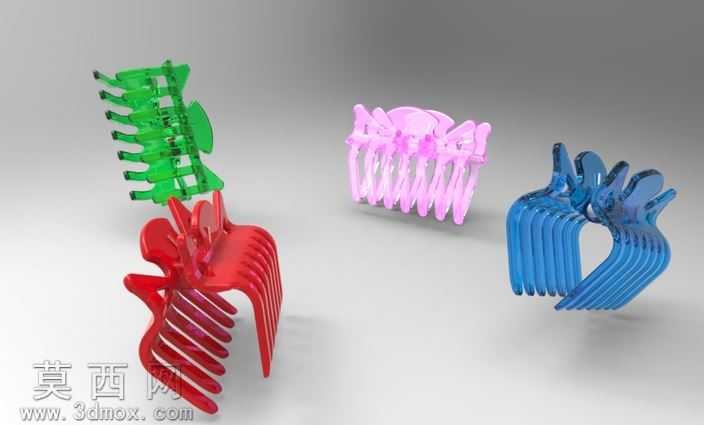

本作品为女士美发用抓夹的三维结构设计，建模阶段依托参数化三维设计软件完成全零件的精准绘制，首先对抓夹的整体外观轮廓进行曲面建模，参考日常使用中抓夹的开合角度、握持弧度，将上盖的装饰性曲面做顺滑过渡处理，边缘全部做圆角倒钝处理，避免日常使用时刮扯发丝、划伤头皮。结构设计上还原了抓夹的核心铰接联动结构，对两侧对称排布的夹齿做等距排布设计，每根夹齿的末端做微收的圆弧处理，夹齿内侧预留细微的防滑纹理结构，保证夹持发丝时的摩擦力，避免松脱。中部的铰接转轴与弹簧安装位做精准的尺寸匹配，预留弹簧的压缩活动空间，模拟真实抓夹开合时的弹簧受力形变范围，保证开合动作顺畅无卡滞，上下夹体闭合时夹齿能够完全对位贴合，不会出现错位漏发的问题。材质渲染阶段选用半透明玫红色硬质塑料材质，调整材质的透光率、折射参数与表面粗糙度，模拟日常亚克力发饰的通透质感，同时还原塑料表面的轻微高光反射效果，弹簧部分选用金属哑光材质，区分不同零件的材质差异。渲染场景采用柔和的影棚布光，从侧上方打主光突出抓夹的曲面轮廓与通透质感，底部添加微弱的环境反射，让整体渲染效果贴近真实产品的展示效果。设计过程中充分考虑产品的使用场景，针对不同发量的适配性调整夹齿的长度与开合最大角度，既保证夹持多发量时的夹持力足够，也保证少发量使用时不会夹扯头皮，整体结构完全适配注塑生产的工艺要求，所有壁厚保持均匀，转角处做脱模斜度处理，避免生产时出现壁厚不均导致的缩痕问题，铰接位的尺寸公差预留合理，保证装配后转动灵活无松动。
