手轮驱动法兰连接截止阀结构设计

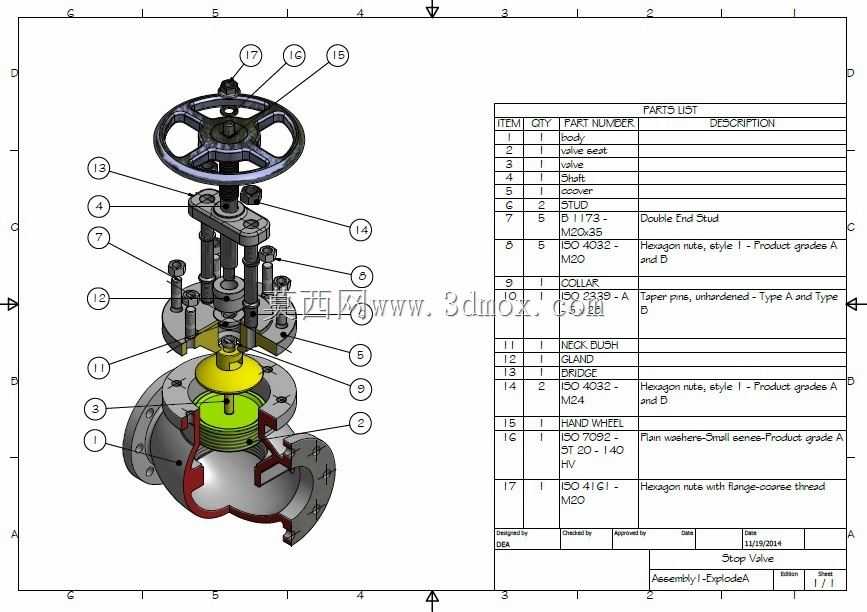

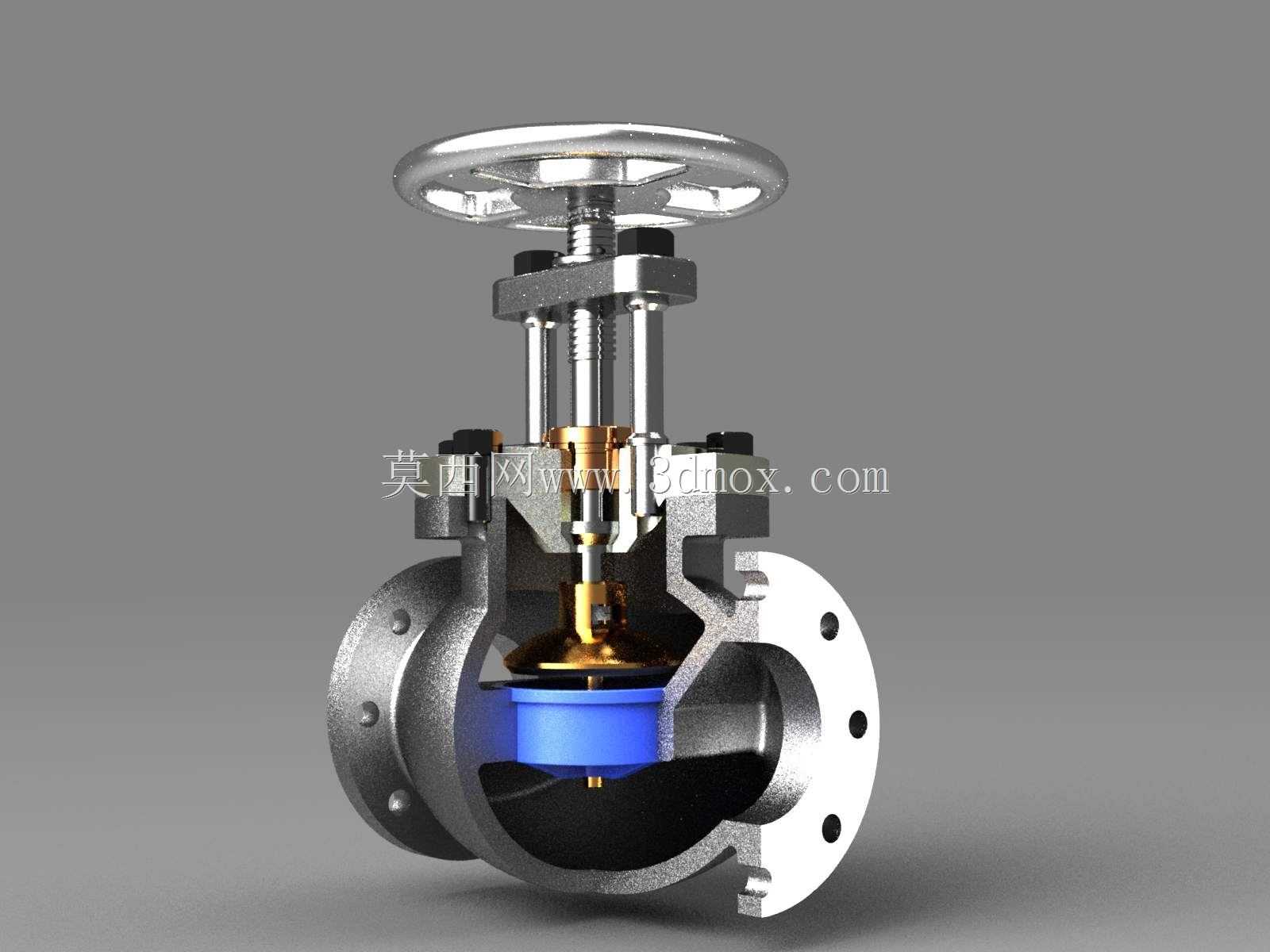

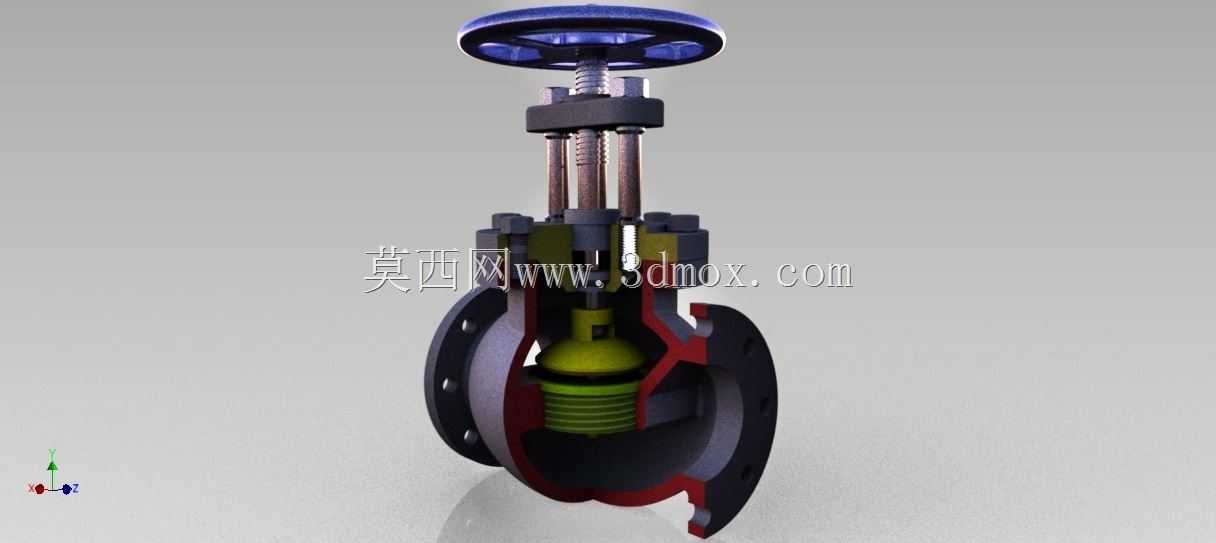

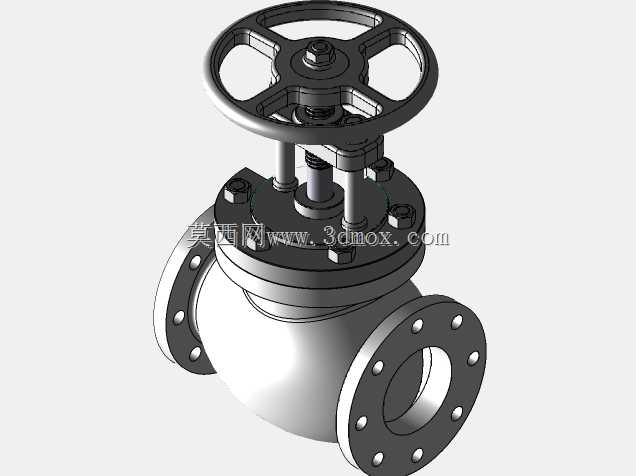

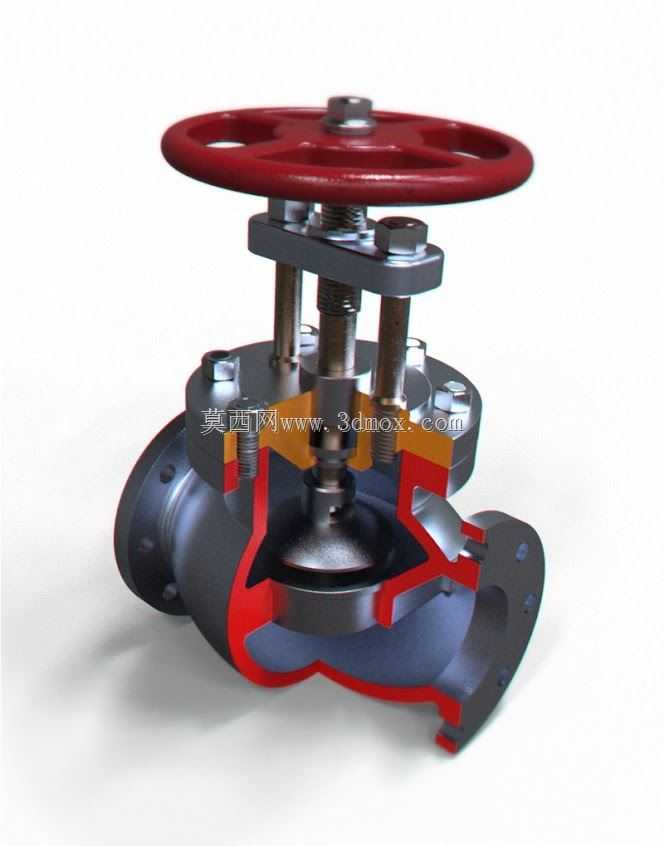

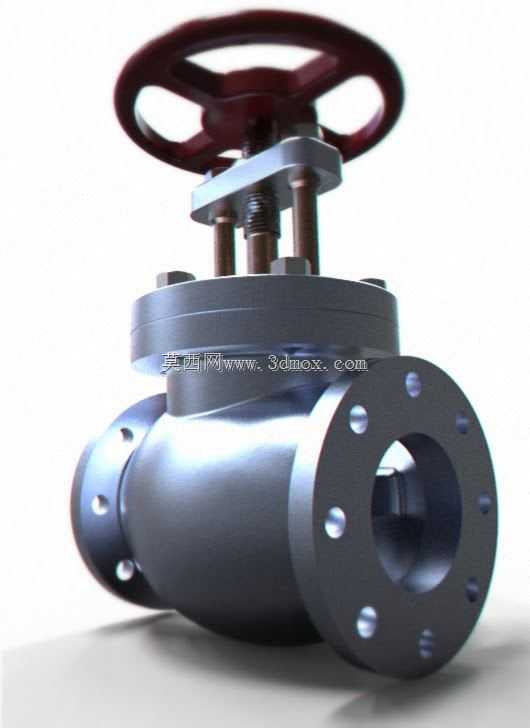

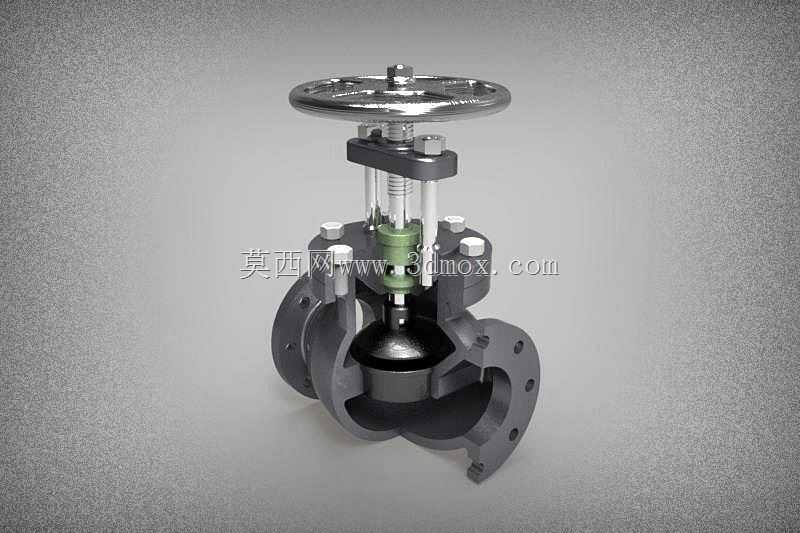

这款截止阀主要应用于石油化工、市政给排水、暖通空调、火力发电等行业的工业管路系统中，承担管路介质通断与流量调节的核心作用，可适配水、蒸汽、油品、弱腐蚀性流体等多种常见输送介质，是管路系统中应用范围极广的截断类控制部件。该产品采用下进上出的介质流向设计，当手轮顺时针转动时，阀杆带动与之相连的阀瓣沿阀杆轴线垂直向下运动，使阀瓣密封面与阀座密封面紧密贴合，实现管路的完全截断；逆时针转动手轮时，阀瓣向上抬升离开阀座，介质即可从阀体下方入口流经阀座区域，从侧方出口流出，通过调节阀瓣的抬升高度，还可实现管路流量的线性调节，满足不同工况下的流量控制需求。整体结构采用模块化设计思路，从顶部操作端到底部阀体依次设置手轮、阀杆压盖、填料函、阀盖、阀瓣、阀座等核心部件，各部件通过双头螺柱实现紧固连接，既保证了装配过程的便捷性，也便于后期运维时的部件拆解更换。填料函区域采用多层填料密封结构，配合压盖的压紧力可有效避免介质沿阀杆配合间隙向外泄漏，满足中低压管路的密封性能要求；阀瓣与阀座采用锥面配合密封形式，相比平面密封具备更高的密封比压，截断状态下的泄漏量更低，同时可减少介质流动时对密封面的冲蚀磨损，延长产品的实际使用寿命。外形方面，该截止阀采用法兰式连接结构，阀体进出口端设置标准法兰盘，可直接与同压力等级的管路法兰通过螺栓实现对接安装，无需额外加工焊接坡口，安装适配性强；整体结构紧凑，手轮操作端位于阀体正上方，操作时所需的侧向安装空间极小，可适配空间局促的管路布设场景；手轮采用轮辐式结构设计，转动时受力均匀，操作人员无需借助额外工具即可完成阀门的启闭操作，日常调节维护十分便捷。设计过程中充分考虑了部件的受力合理性，阀杆采用梯形螺纹传动，具备良好的自锁性能，可在任意开度位置保持稳定，不会因介质压力冲击出现阀位自行偏移的问题；阀体流道采用平滑过渡设计，可有效降低介质流经阀门时的阻力损失，减少管路系统的输送能耗。
