弹簧式安全泄压阀结构设计

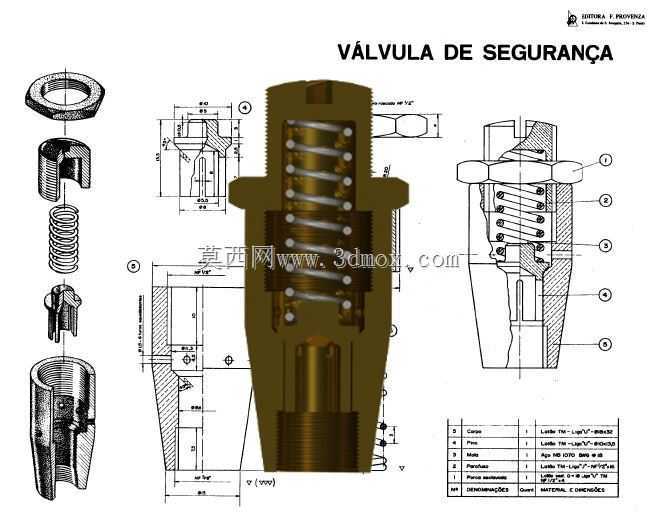

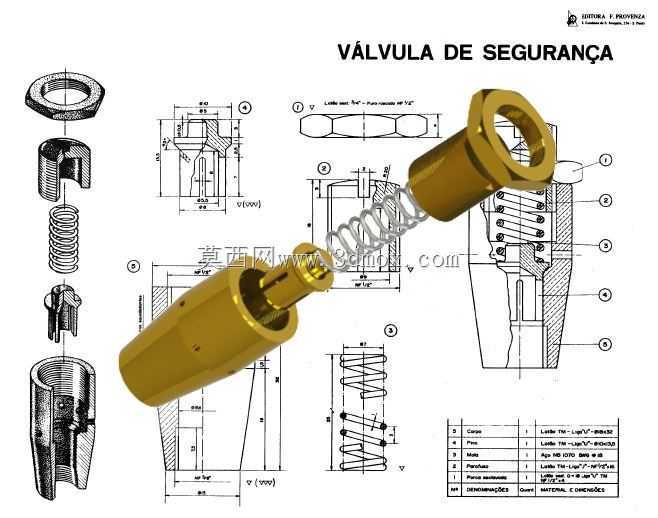

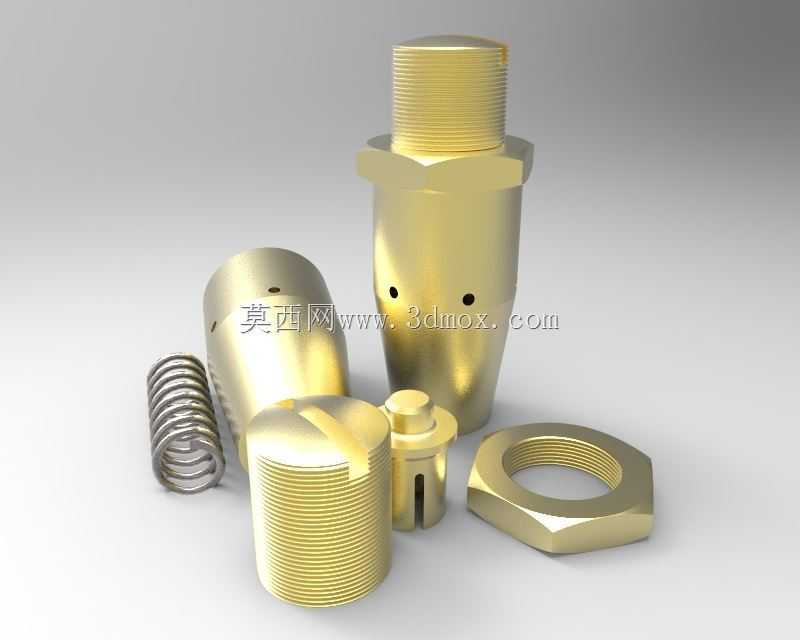

这款弹簧式安全泄压阀主要应用于承压流体管路、压力容器、小型液压气动回路以及民用供水、工业压缩空气输送系统中，核心作用是在系统内部压力超过预设安全阈值时自动开启泄放多余压力，待系统压力回落至正常工作区间后自动闭合复位，避免管路、容器因超压出现破裂、泄漏甚至爆燃等安全事故，是承压流体系统中不可或缺的安全防护类部件。从功能特性来看，该阀采用直动式弹簧加载结构，无需外接动力源或控制信号，完全依靠系统介质压力与弹簧预紧力的平衡实现启闭动作，响应速度快，结构可靠性高，对安装方向的适应性较强，可适配垂直、倾斜等多种管路安装姿态，日常使用过程中无需频繁维护，仅需定期校验弹簧预紧力即可保证动作精度。在设计思路上，这款阀采用了模块化拆分结构，从拆解结构可以看到，整体由锁紧螺母、上阀盖、复位弹簧、阀芯密封组件、阀体基座几个核心部分组成：阀体采用外螺纹连接结构，可直接与对应规格的管路内螺纹接口旋合装配，锁紧螺母用于锁定上阀盖与阀体的相对位置，同时可通过调整上阀盖的旋入深度改变弹簧预压缩量，以此适配不同系统的泄压压力设定需求；阀芯采用锥面密封结构，密封接触面积小，闭合状态下密封性能优异，可有效避免正常工作压力下的介质内漏；弹簧选用圆柱螺旋压缩弹簧，刚度经过精准匹配，保证压力泄放过程中阀芯升程稳定，不会出现压力骤降或启闭震荡的问题。从安装边界来看，该阀整体为细长型柱体结构，最大外径位于阀体中部的外螺纹段，安装时仅需预留出阀体本身的径向空间，以及上部调节锁紧螺母的操作空间即可，无需额外的旁通管路或支撑结构，轴向安装长度较短，可适配空间紧凑的管路布局场景；进液端位于阀体下部，泄放口可根据需求外接引流管路，将泄放的介质引导至安全回收区域，避免高压介质喷溅造成人员伤害或物料损耗。整体结构经过工程化优化，所有零部件均采用常规机械加工工艺即可生产，零件互换性强，适合批量加工制造，可覆盖低压到中压区间的多数流体承压系统安全防护需求。
