ArielAtom管式赛车车架三维结构设计

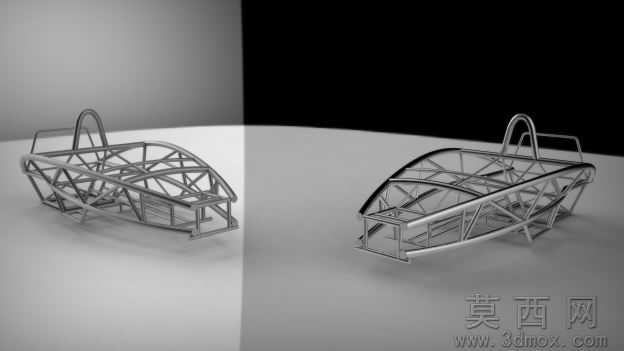

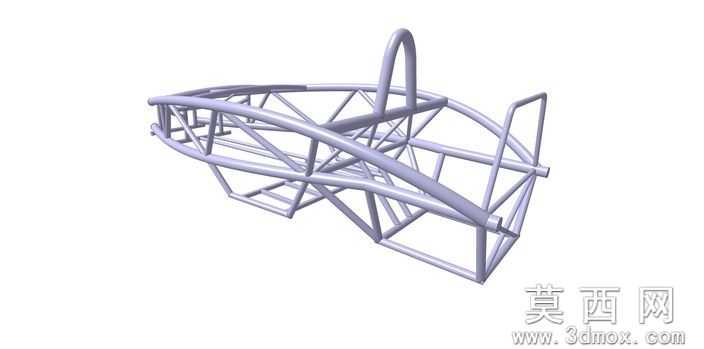

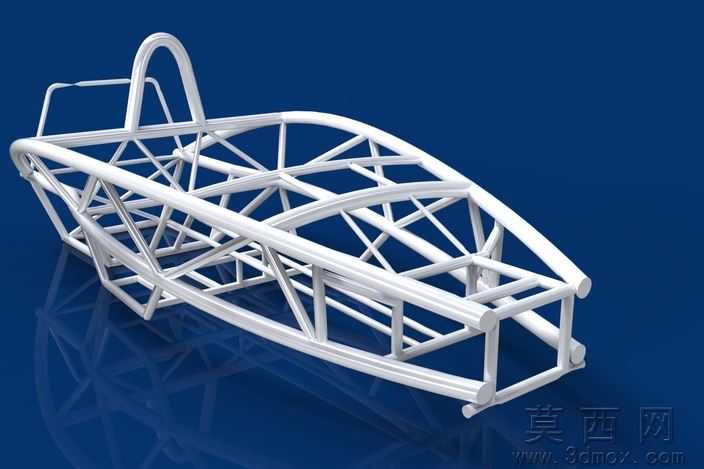

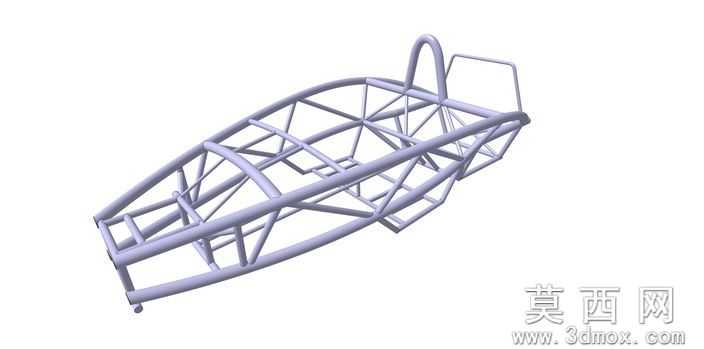

本模型为ArielAtom原子跑车的管式空间车架结构，建模阶段首先梳理了轻量化跑车车架的空间拓扑逻辑，以圆管型材为基础构建单元，先绘制整车的三维空间走线基准，确定前后悬安装点、座舱定位点、动力总成固定点的核心坐标，再通过扫掠特征生成每一段管材的实体结构，对管材衔接的相贯位置做了精准的布尔运算处理，还原了真实车架焊接位置的贴合形态，全程保证各安装点位的位置精度符合原车的设计尺寸要求。参数设计层面，模型严格参照ArielAtom实车的车架比例设定，区分了主承力管、辅助支撑管的不同管径参数，对座舱防滚架区域做了结构强化的参数设定，预留了转向机构、座椅、动力单元的安装接口位置，所有管材的弯折弧度都匹配实车的弯管工艺参数，不存在结构干涉的问题，整体框架的重心分布符合轻量化跑车的低重心设计要求。渲染材质方面，模型赋予了金属管材的哑光金属材质，还原了钢制管材焊接后的基础质感，通过环境光遮蔽效果突出了框架结构的空间层次感，清晰展现每一段支撑管的走向与衔接关系，没有添加多余的外覆盖件，完全呈现车架本身的裸架结构特征。结构原理上，该车架采用空间管阵式承载结构，无需额外的承载式车身，通过多段管材的三角桁架结构分散行驶过程中的冲击载荷，前部的延伸框架用于固定前悬与转向机构，中部座舱区域集成了防滚架结构保障驾乘安全，后部框架用于固定动力总成与后悬挂系统，整体结构重量极轻同时具备极高的扭转刚度，是轻量化开放式跑车的经典车架结构形式。软件兼容层面，模型提供STEP、IGES通用中间格式，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维设计软件，同时附带STL格式可直接用于3D打印验证，也包含AutoCAD格式的二维参考图纸，不同软件的用户都可以直接导入使用，不会出现特征丢失或者破面的问题。研发教学应用层面，该模型可作为高校车辆工程专业的车架结构教学案例，帮助学生理解空间桁架式车架的载荷传递逻辑与轻量化设计思路，也可供改装车设计、小型跑车研发的从业者作为结构参考，还可用于3D打印制作等比例赛车模型，或是作为赛车主题的展示素材使用。
