轻型单人共轴结构旋翼直升机整机结构设计

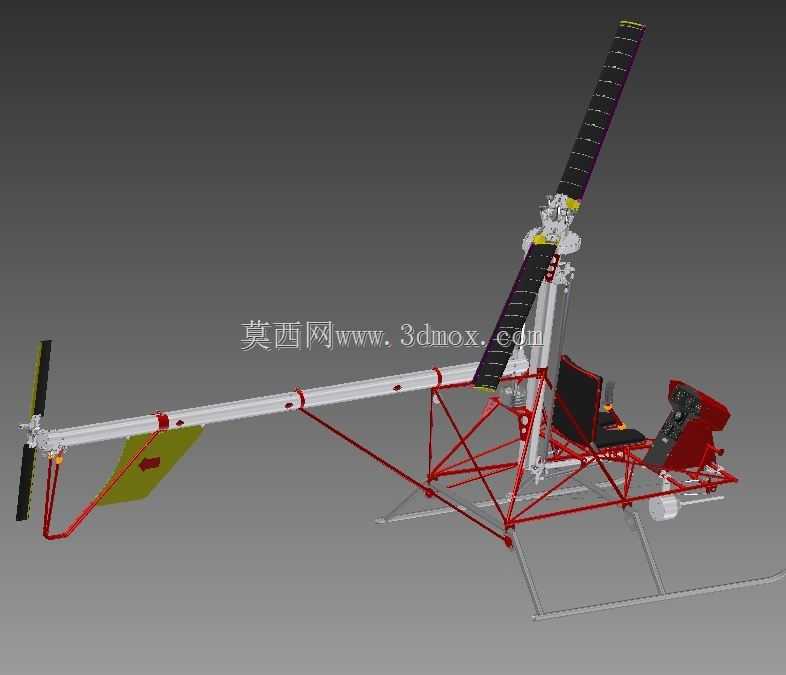

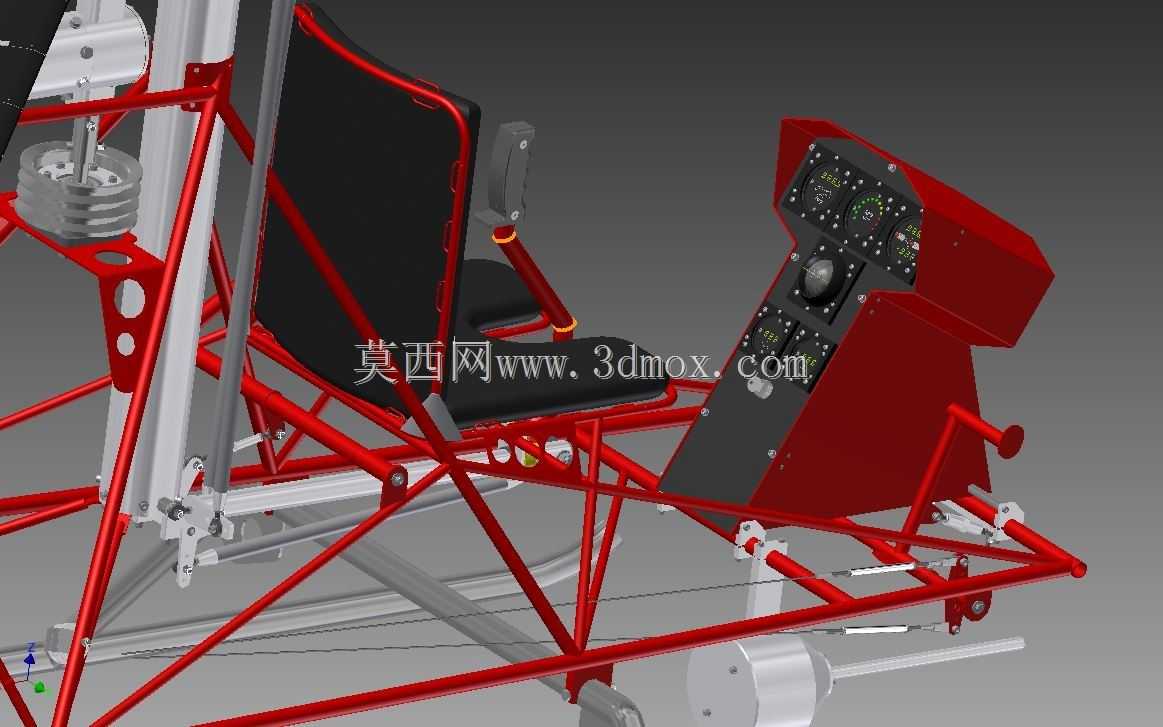

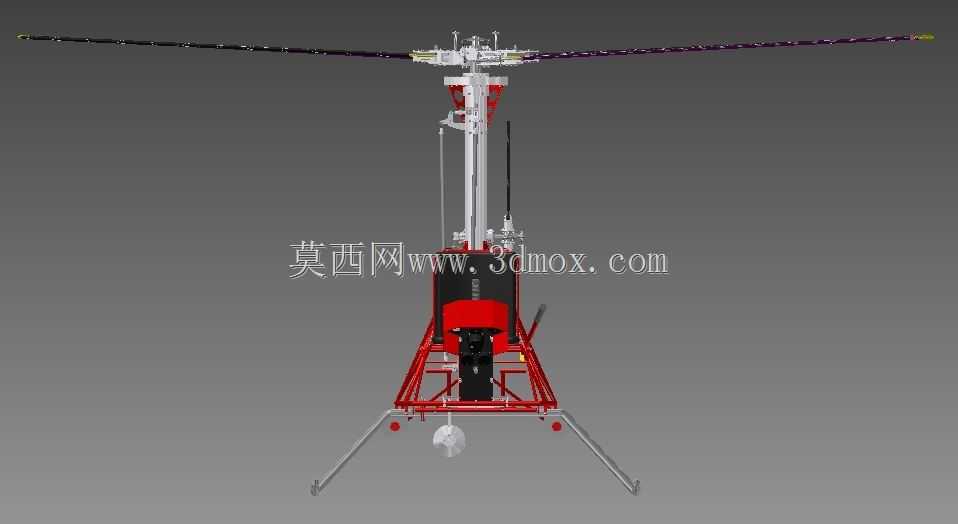

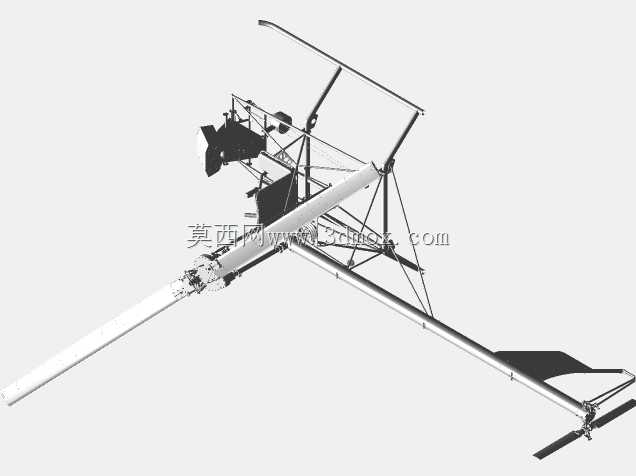

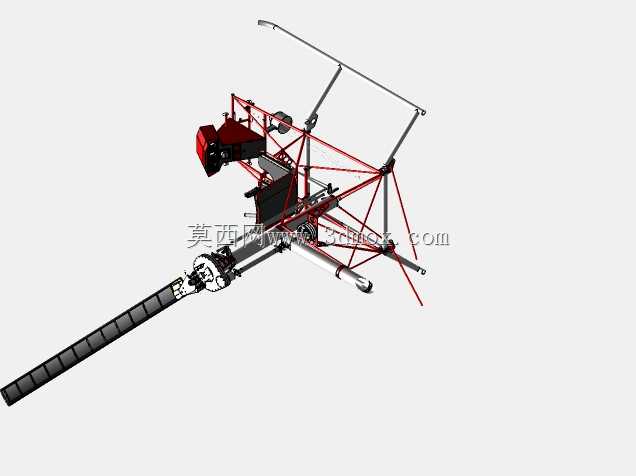

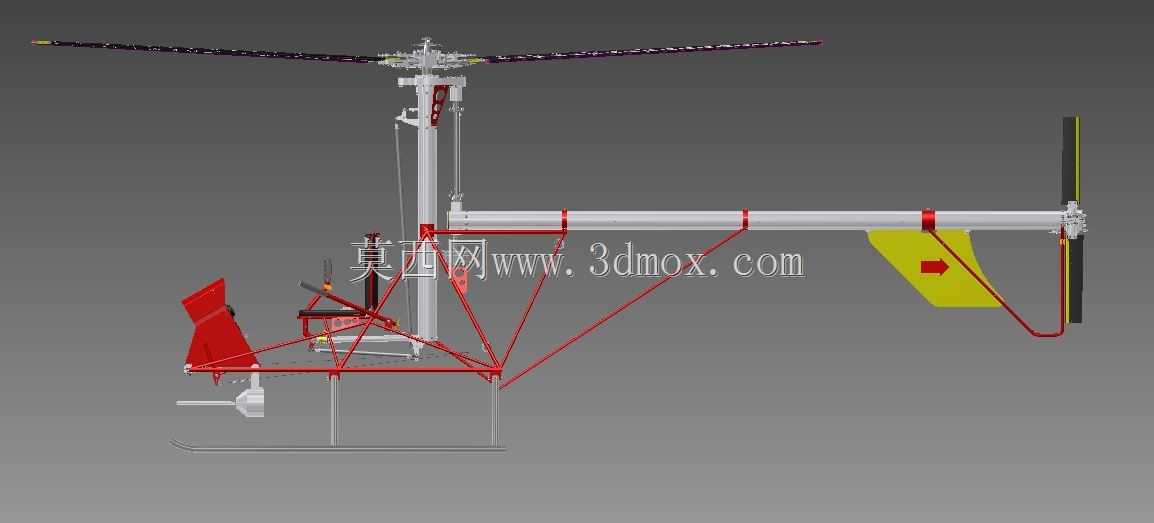

这款轻型旋翼类载人飞行器，主要面向低空休闲飞行、航空运动体验、短途低空通勤以及航空科普教学场景使用，能够在平整硬质场地完成垂直起降，无需长距离跑道支持，适配私人飞行爱好者、航空运动俱乐部、低空文旅项目等多类使用场景，可搭载单名操作人员完成短距离低空飞行、飞行操控练习、航空结构展示等实际用途。整机采用桁架式主体承载结构设计，核心承载框架以高强度轻质管材拼接成型，通过多组斜向支撑杆件形成稳定的三角受力结构，在保证整体结构强度满足飞行载荷要求的前提下，尽可能降低整机自重，提升有效载荷占比与飞行续航表现。主旋翼采用单组大直径双桨叶布局，桨叶通过桨毂结构与顶部主传动立轴连接，传动立轴沿机身纵向垂直布置，将动力输出端的扭矩传递至主旋翼，为整机提供升力来源；机身尾部延伸出细长的尾撑结构，尾撑末端布置小型尾桨与垂直安定面，尾桨通过传动结构与主传动系统联动，用于抵消主旋翼旋转产生的反扭矩，同时配合操纵结构实现飞行航向的调整，尾撑上设置的醒目方向标识能够帮助地面人员快速识别飞行器的航向状态，提升地面调试与低空飞行时的辨识度。机身前部设置单人驾乘位，配套布置操纵杆件、座椅承载结构与起落安装位，操纵系统通过拉杆与旋翼、尾桨的变距机构连接，操作人员可通过操纵杆调整旋翼桨距与尾桨出力，实现飞行姿态的升降、转向、前后移动控制；底部采用滑橇式起落架设计，两根平行的滑橇通过竖向支撑结构与机身主体框架连接，能够在起降过程中吸收冲击载荷，同时在地面停放时提供稳定的支撑，避免机身侧翻。整体设计思路围绕轻量化、易维护、结构可靠的核心方向展开，所有结构件均采用标准化的管材与连接件组合，降低加工与组装难度，外露的桁架结构便于日常检查与零部件更换，无需复杂的蒙皮拆解即可完成结构检修与传动部件维护。整机安装边界充分考虑单人驾乘的操作空间需求，驾乘区域预留足够的肢体活动范围，操纵杆件的布置位置符合人体工程学要求，操作人员落座后可自然触及所有操纵部件；主旋翼旋转范围与尾桨旋转范围均做了安全边界考量，机身框架上的红色结构件除了承载连接作用外，也可作为视觉标识提醒人员远离旋转部件的危险区域，避免地面调试过程中发生安全事故。整机结构未集成动力单元，预留了标准的动力安装接口与传动连接位，可适配对应功率的航空动力单元，安装时只需匹配传动接口的连接尺寸，即可完成动力系统的装配，大幅降低了整机组装的适配难度。
