PVC塑料门金属注塑模具结构设计

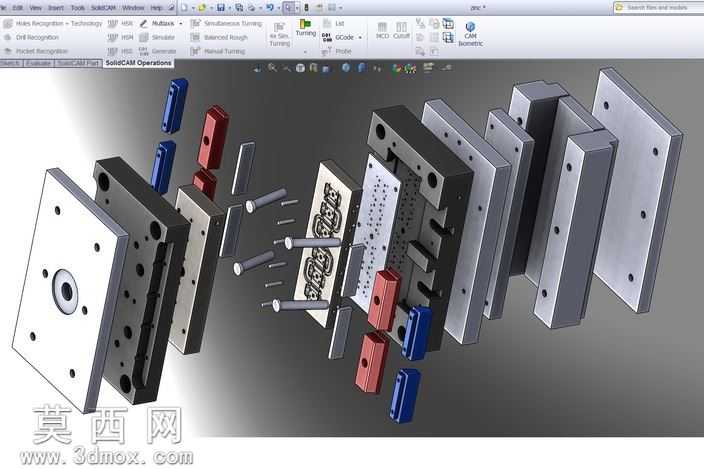

本作品为针对PVC塑料门安装构件设计的金属注塑模具三维模型，整体采用标准模架结构搭建，建模过程中严格遵循注塑模具设计规范，对模具各组成部件进行了1:1等比例参数化建模，完整还原了模具从定模侧到动模侧的全部装配层级。模型中清晰呈现了定模板、动模板、型腔镶块、型芯镶块、导柱导套、顶出元件、流道系统、冷却水道相关结构的排布逻辑，各部件间的装配配合关系完全符合实际生产中的模具装配公差要求，无干涉错位问题。渲染阶段对不同功能的模具部件赋予了差异化材质表现：模板类零件采用磨砂金属材质还原钢材的哑光金属质感，导柱、导套等运动配合部件赋予光亮镀铬材质体现其高精度加工表面特性，型腔与型芯的成型面做了精细的表面质感处理，模拟实际模具抛光后的成型面效果，顶杆、螺丝等标准件也根据其实际表面处理工艺匹配了对应的材质表现，整体爆炸视图的呈现方式清晰拆解了模具的装配顺序，让观看者能够直观理解各部件在模具中的安装位置与功能作用。设计思路上，针对PVC材料的成型特性，对浇口位置、流道截面尺寸、冷却水路的排布做了针对性优化，确保注塑过程中熔料能够均匀填充型腔，冷却阶段能够实现模温均衡控制，避免成型件出现翘曲、缺料、熔接痕等成型缺陷；同时模具的顶出结构采用均匀排布的顶杆设计，保证开模后成型件能够平稳脱出，不会出现顶白、顶变形的问题，整体结构设计兼顾了成型精度、生产效率与模具使用寿命的需求，可作为注塑模具结构学习、同类模具设计参考的三维素材使用。
