10升带提手密封塑料包装桶三维设计

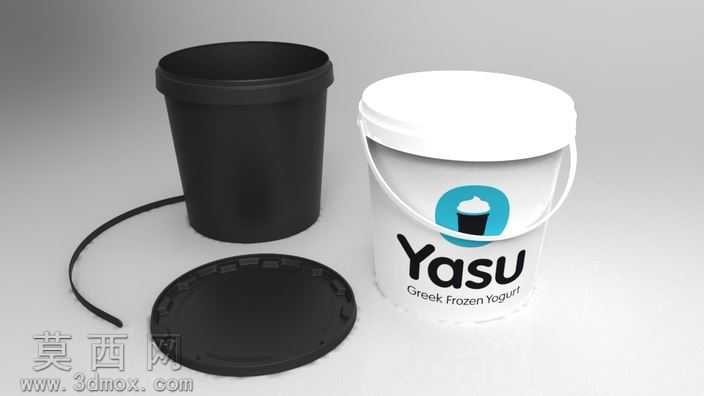

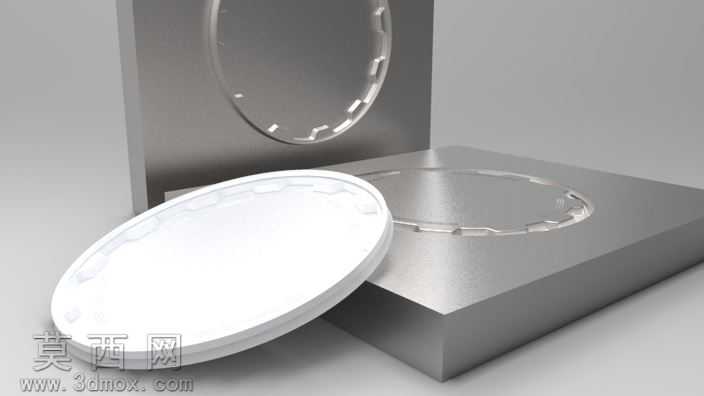

本作品为10升容量塑料包装桶的完整三维设计方案，建模阶段采用参数化特征建模逻辑，首先基于注塑成型的工艺特性确定整体拔模斜度，桶身采用直筒带微锥的造型设计，既保证堆叠存放的稳定性，也便于注塑完成后顺利脱模。桶身壁厚设计遵循均匀过渡原则，在桶口与桶底位置做局部加厚处理，桶口位置设计有与桶盖配合的卡扣卡槽结构，通过精确的公差配合计算，保证桶盖扣合后的密封性能，避免盛装内容物出现渗漏问题。配套的桶盖设计有多层密封筋结构，与桶口的卡槽形成过盈配合，同时盖面做加强筋布局，提升桶盖受压时的抗变形能力，避免堆叠时出现盖体凹陷破损。提手部分采用弧形人体工学造型，两端与桶身上部的提手安装座做铰接配合设计，安装座位置做局部加厚与圆角过渡，分散提手承重时的应力，避免拎取重物时出现连接位断裂的问题。渲染阶段针对不同部件赋予差异化材质，黑色桶身与桶盖采用哑光聚丙烯材质，调整材质的粗糙度与反射参数，还原注塑塑料件的细腻磨砂质感；白色印刷桶身采用半高光食品级塑料材质，表面添加印刷图案的纹理贴图，还原商用包装桶的真实外观效果；提手部分采用软质聚乙烯材质，调整材质的弯曲度与柔韧质感参数，还原塑料提手的可弯折特性。设计过程中充分考虑注塑模具的加工可行性，所有转角位置均做圆角过渡处理，避免应力集中同时减少模具加工的清角工序，整体结构拆分符合注塑模的分模逻辑，桶身、桶盖、提手分别为独立的注塑零件，各零件的配合间隙经过反复校验，既保证装配后的结构稳定性，也满足实际生产中的装配公差要求，可直接用于注塑模具的结构设计参考，也可用于包装方案的可视化展示。
