三层叠式PP材质注塑模具结构设计

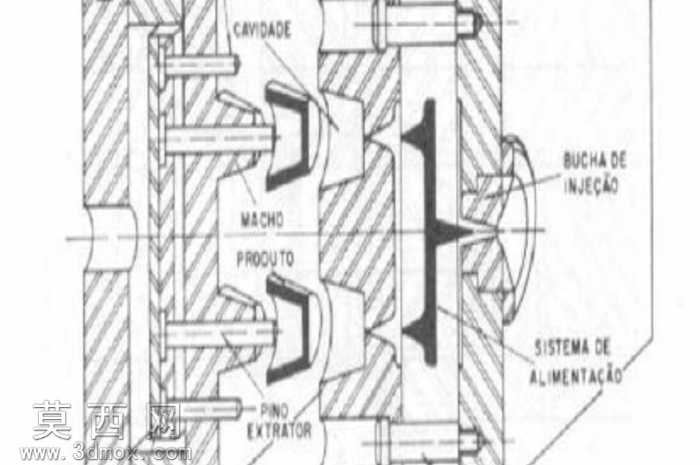

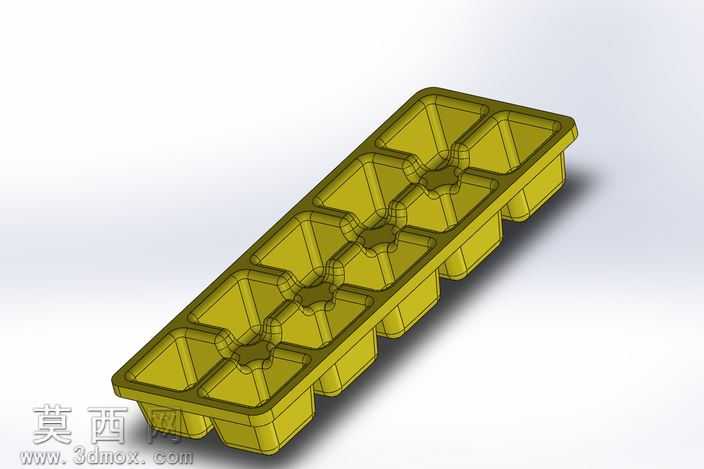

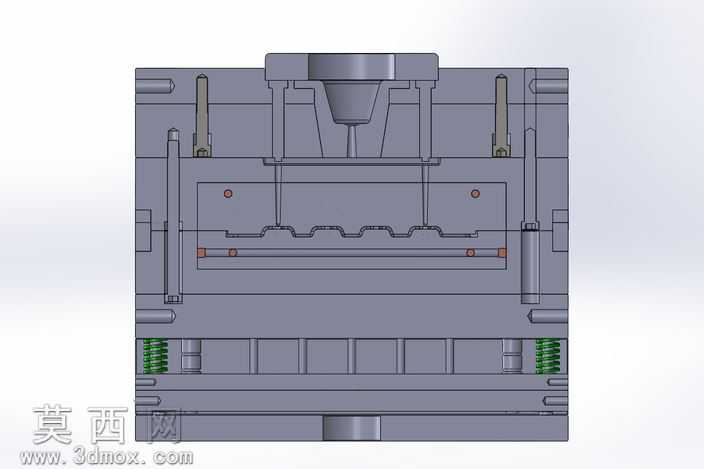

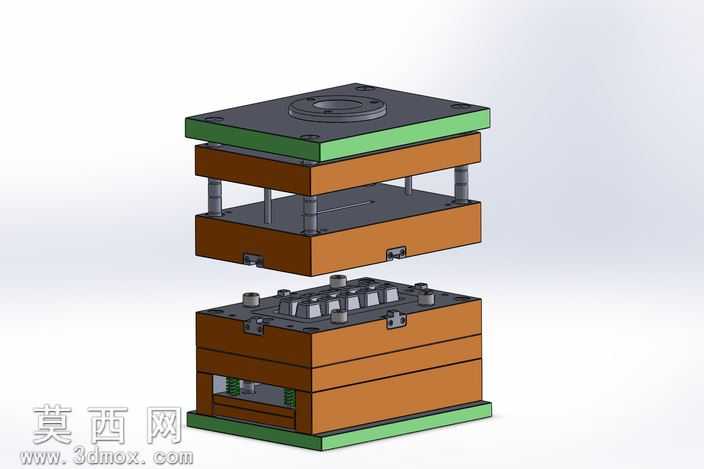

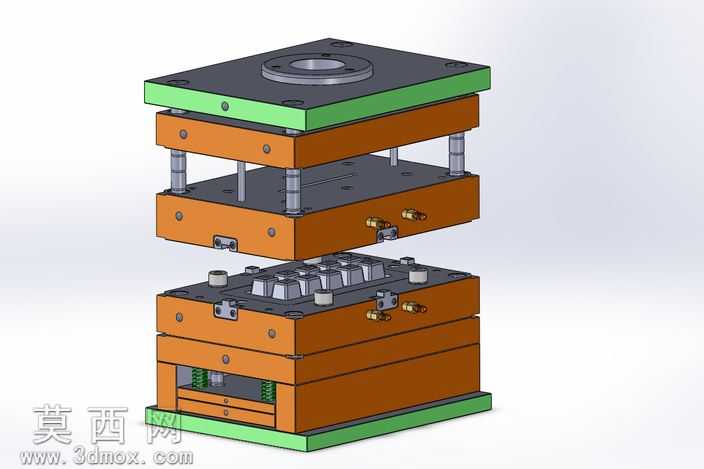

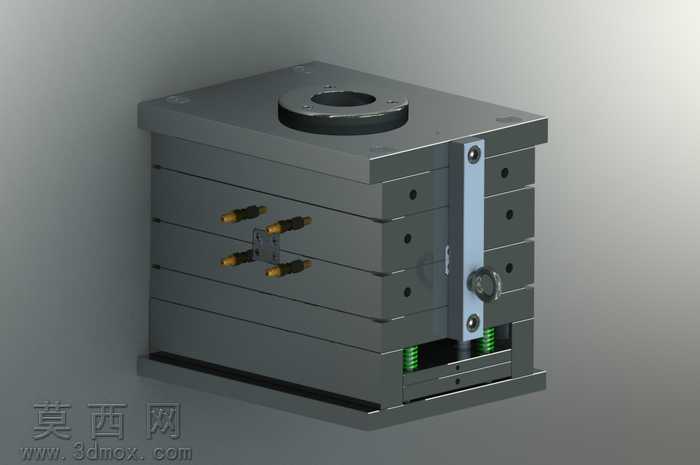

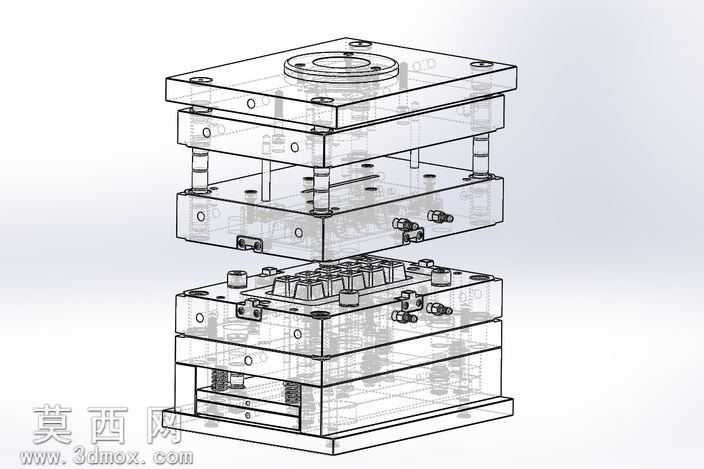

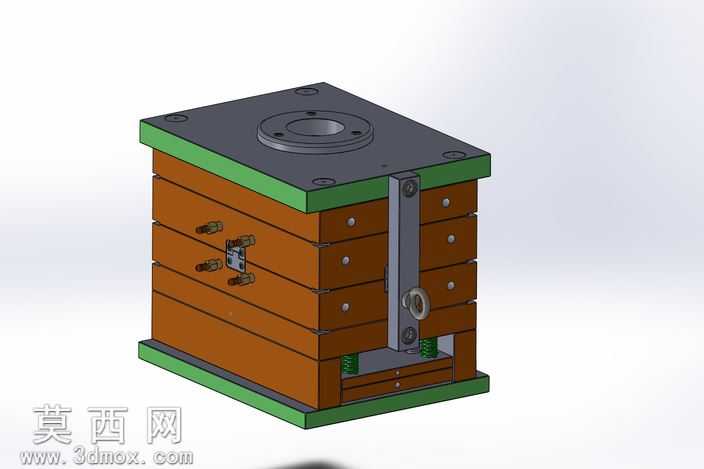

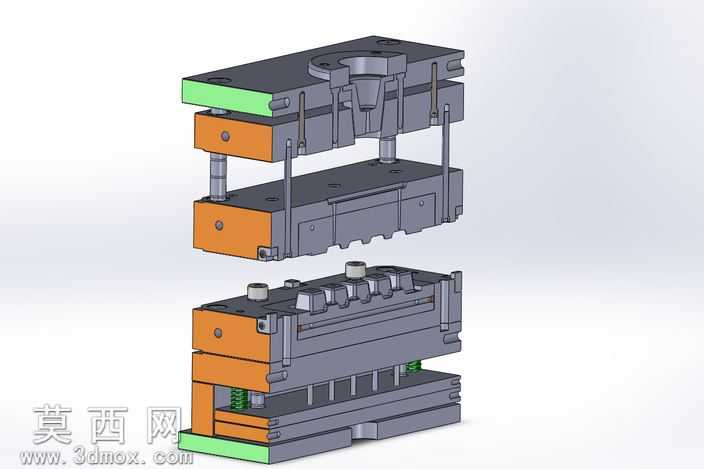

本作品为三层叠式塑料注塑模具的三维建模设计成果，建模阶段严格遵循注塑模具设计规范，按照从核心成型部件到外围辅助结构的顺序逐步搭建：首先完成模架部分的分层建模，精准还原上下模座、中间叠层模板的板件轮廓与安装孔位，对每一层模板的厚度、定位销孔、导柱导套配合孔的尺寸做了参数化约束，保证各层模板合模时的同轴度与定位精度。其次完成导向与复位系统的建模，导柱采用台阶式定位结构，导套内置耐磨衬套结构，复位弹簧均匀排布在顶出机构周边，建模时还原了弹簧的预压缩状态与行程参数，确保开模顶出后机构可精准复位。在成型系统部分，对型腔型芯的分型面做了顺滑过渡处理，还原了多腔排布的成型工位，浇口采用侧浇口结构，流道做了圆弧过渡设计以减少注塑时的熔体流动阻力，冷却水路采用环绕式排布，在模板上还原了水嘴接头、密封槽的细节结构，保证冷却回路的密封性与冷却效率。顶出系统采用顶针与顶板结合的结构，建模时对顶针的排布位置做了避让设计，避免顶针与冷却水路、螺丝孔位发生干涉。材质与渲染阶段，针对不同部件赋予对应材质：模座板件赋予合金结构钢材质，表面做发黑处理质感，型腔型芯赋予模具钢高光金属质感，导柱导套赋予镀铬亮面金属质感，冷却接头赋予黄铜金属质感，弹簧赋予弹簧钢哑光质感，分层模板的承板部分做了橙色烤漆质感区分，上下封板做绿色封边质感区分，渲染时采用等轴测爆炸视角展示，清晰呈现各层结构的装配关系与拆分状态，直观展现叠层注塑模的分层开模逻辑。设计过程中充分考虑PP材料的成型特性，针对PP材料收缩率调整了型腔的尺寸补偿参数，叠层模的结构设计可有效提升单次注塑的成型产能，三层模板的开合顺序做了机械扣机结构的细节设计，保证开模时各分型面按设定顺序依次打开，避免塑件在开模过程中发生拉伤变形，整体建模完整还原了注塑模具从浇注、成型、冷却到顶出的全流程功能结构，各部件的装配约束完全符合实际模具的装配逻辑，可直接用于模具结构教学、方案评审参考使用。
