台式带盘砂光磨削一体机结构设计

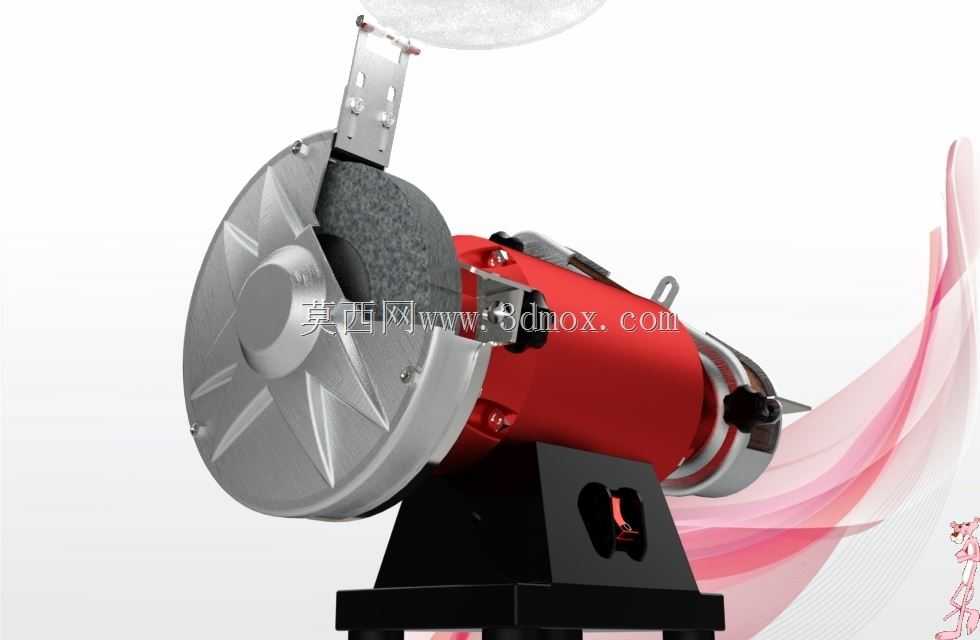

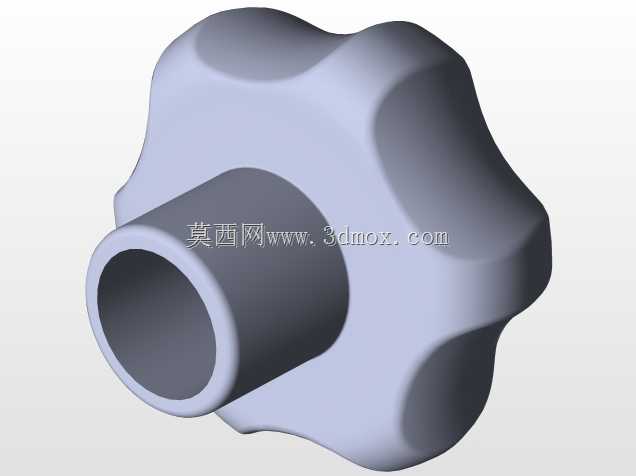

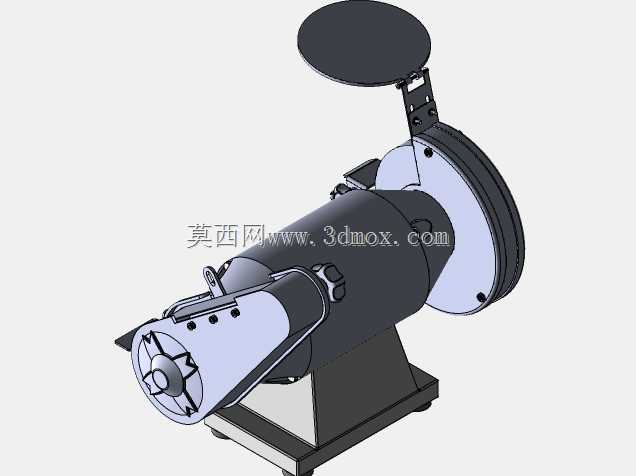

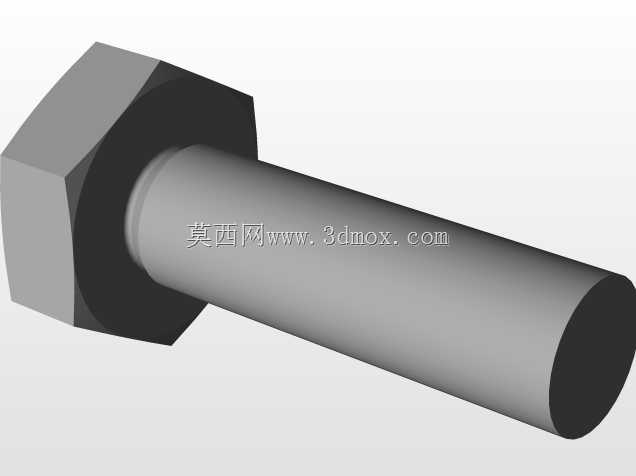

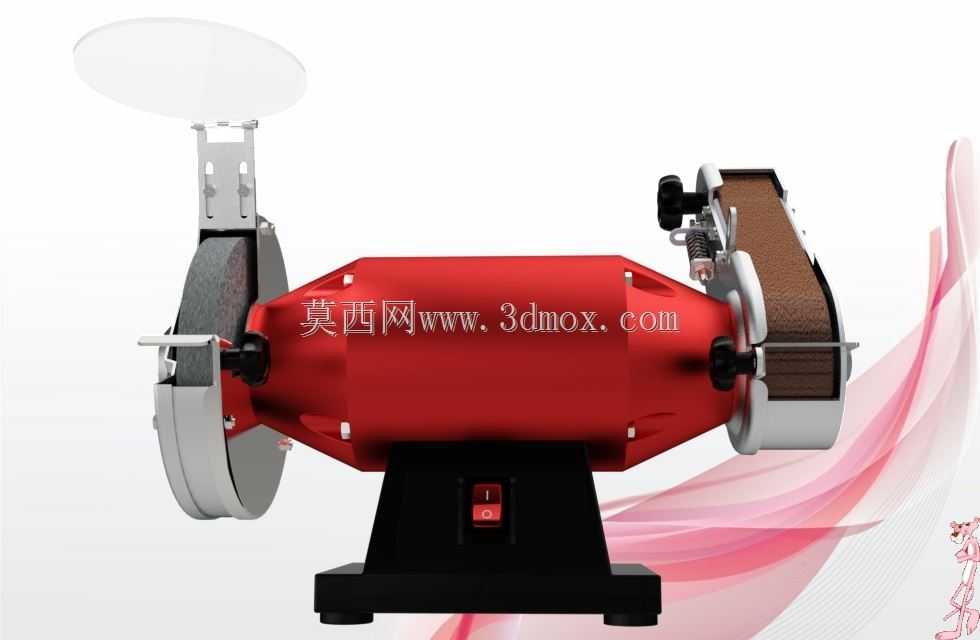

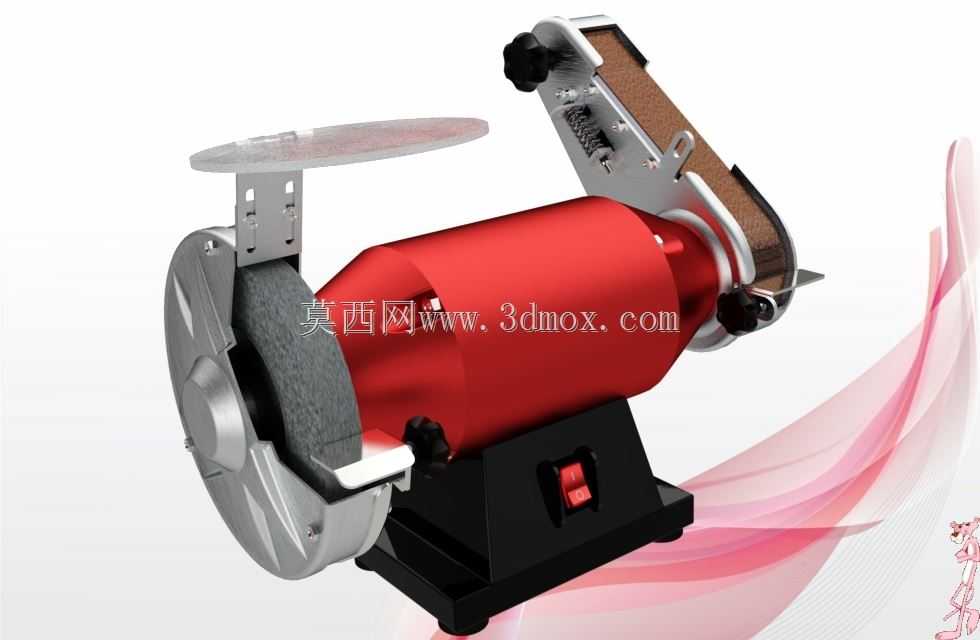

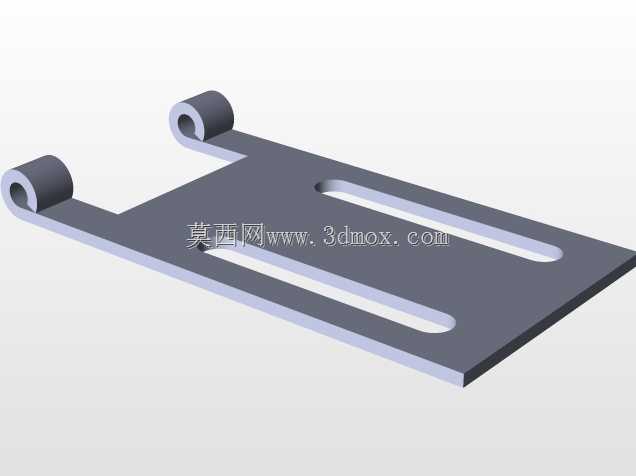

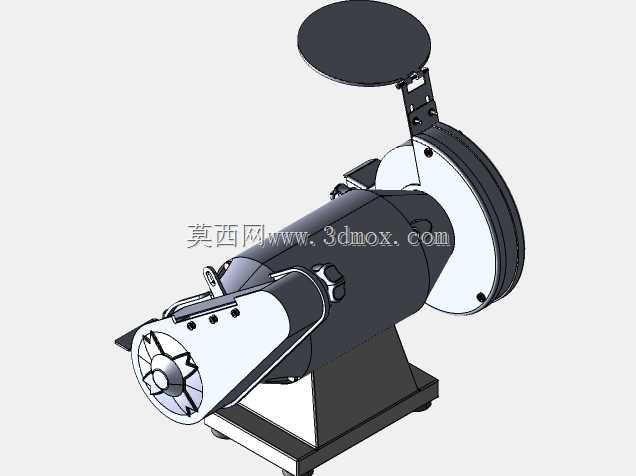

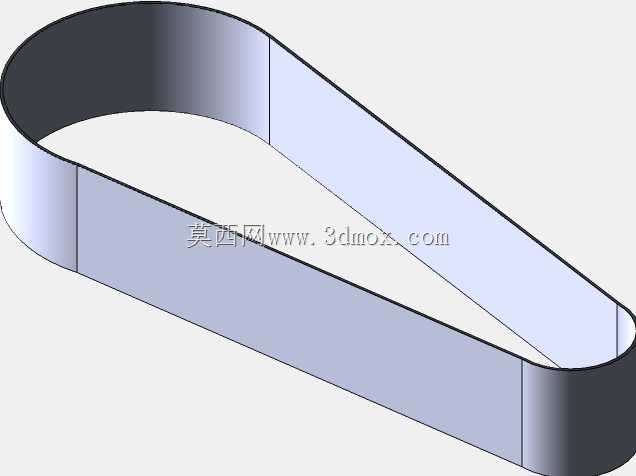

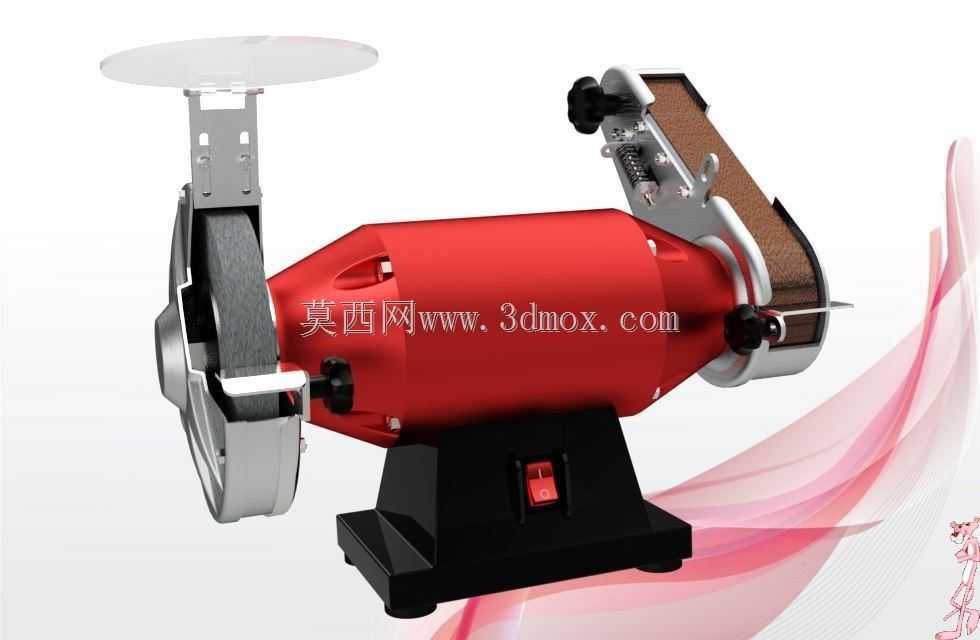

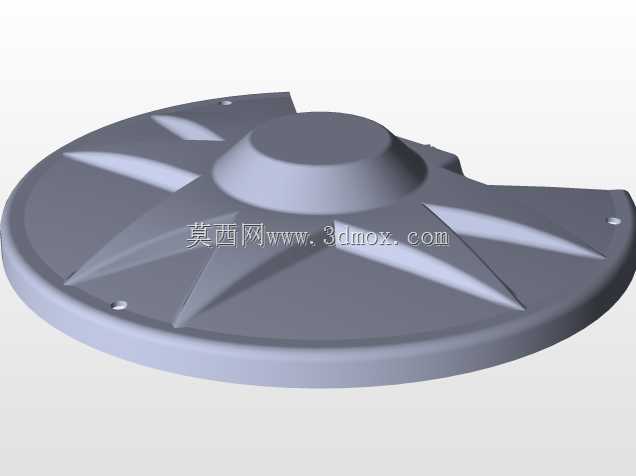

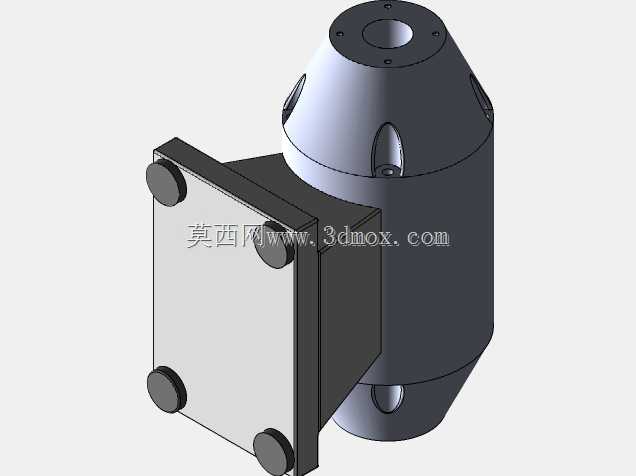

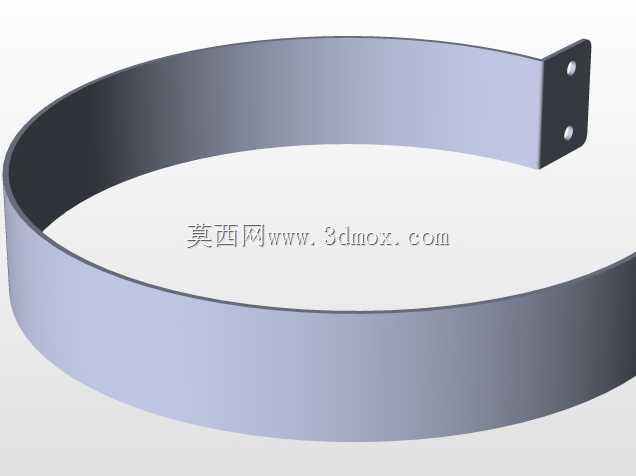

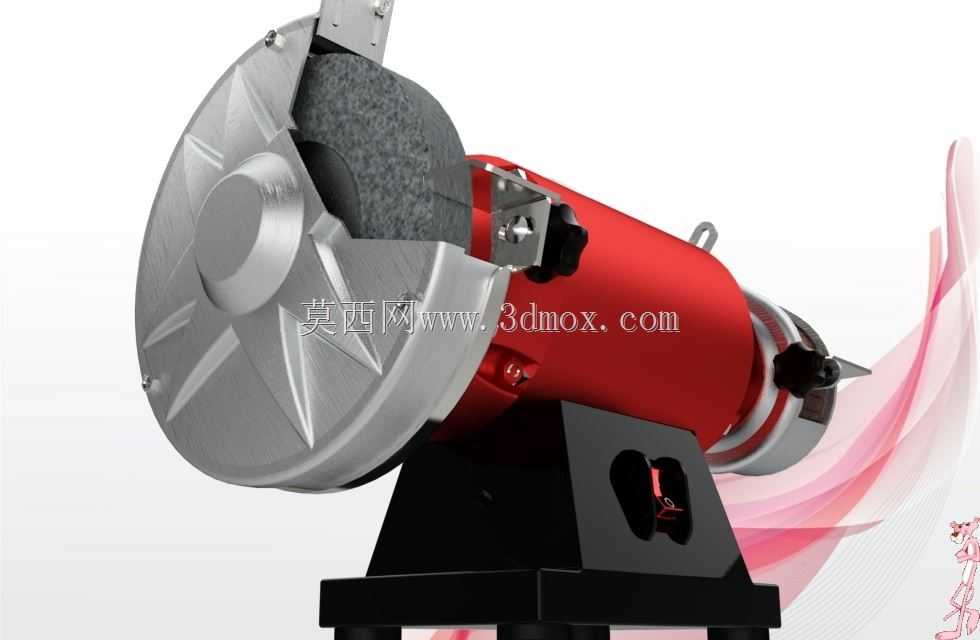

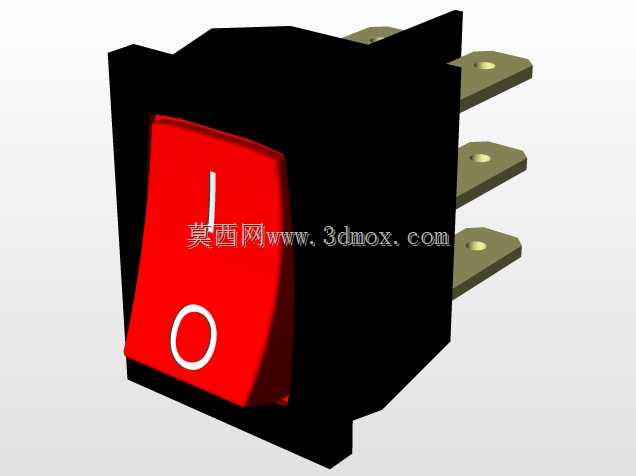

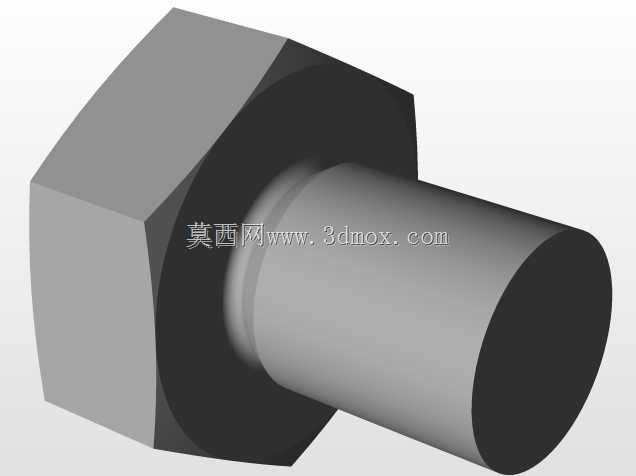

这款台式砂磨一体设备主要面向小型机加工车间、五金维修站点、家庭工坊、职业技能实训场地等场景使用，可同时满足硬质金属工件的刃口修磨、小型零部件的飞边去除、木质或非金属工件的表面砂光等多元加工需求，相比单一功能的台式磨床，它拓展了砂带磨削的作业范围，能够适配平面、弧面、异形小工件的精细化打磨作业，无需频繁更换加工设备即可完成多工序操作。设备采用双输出轴的动力布局，一侧装配常规砂轮磨削单元，配套可调节角度的透明防护挡屑板与工件托架，托架可根据磨削需求调整与砂轮的间隙，适配不同厚度工件的刃磨作业，比如钻头、凿子、车刀等小型切削刀具的刃口修复，也可完成小型金属零件的毛刺打磨、焊缝余高磨平作业；另一侧装配环形砂带磨削单元，砂带张紧结构带有快速调节旋钮，可快速更换不同目数的砂带来适配粗磨、精磨不同加工阶段的需求，砂带侧配套的工作台可调整倾斜角度，能够完成工件斜面的磨削加工，针对异形曲面工件也可利用砂带的柔性接触特性完成贴合打磨。设备的整体设计充分考虑台式安装的使用边界，底座采用加宽配重结构，底部预留四个螺栓安装孔位，可直接固定在工作台面上避免作业时产生晃动，整体重心落在底座中心区域，即便单侧施加较大磨削压力也不会出现设备倾翻的问题；机身中部的动力单元采用全包覆式壳体，壳体表面预留多道散热通风槽，可保证长时间连续作业时动力部件的热量及时散出，避免过热损坏；机身正面设置带防水防尘罩的翘板电源开关，操作位置符合人体工学，作业时无需大幅挪动身体即可完成设备启停操作。设备的砂轮侧与砂带侧均设置了可快速拆装的防护外壳，日常维护时无需复杂工具即可拆卸外壳，完成砂轮更换、砂带更换、内部积尘清理等保养操作；两侧的防护结构均做了安全防护设计，砂轮侧的防护罩可覆盖砂轮非作业区域的70%以上，避免砂轮意外碎裂时碎屑飞溅，砂带侧的护罩可覆盖砂带的回转区域，仅留出作业接触段，避免操作人员误触高速运转的砂带造成伤害。设备的托架与工作台调节结构均采用锁紧旋钮固定，调节时无需额外扳手，手动即可完成角度、位置的调整与锁紧，适配不同加工场景的快速切换需求，整体结构紧凑，占用工作台面空间小，适合狭小作业空间内的固定安装使用，能够覆盖日常维修、小批量零件加工、技能教学等场景下的绝大多数磨削、砂光作业需求。
