龙门式数控木工刨床加工设备结构

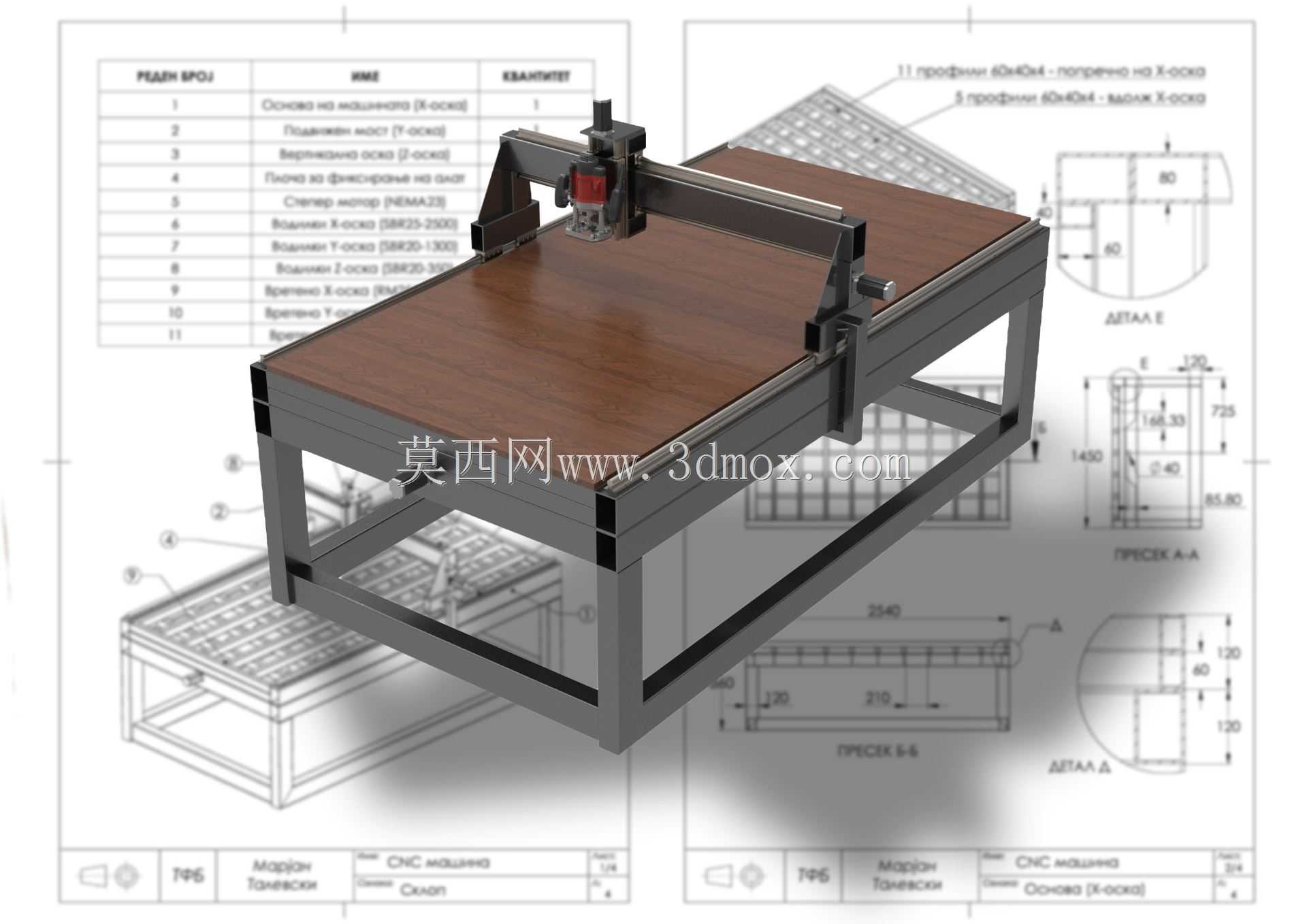

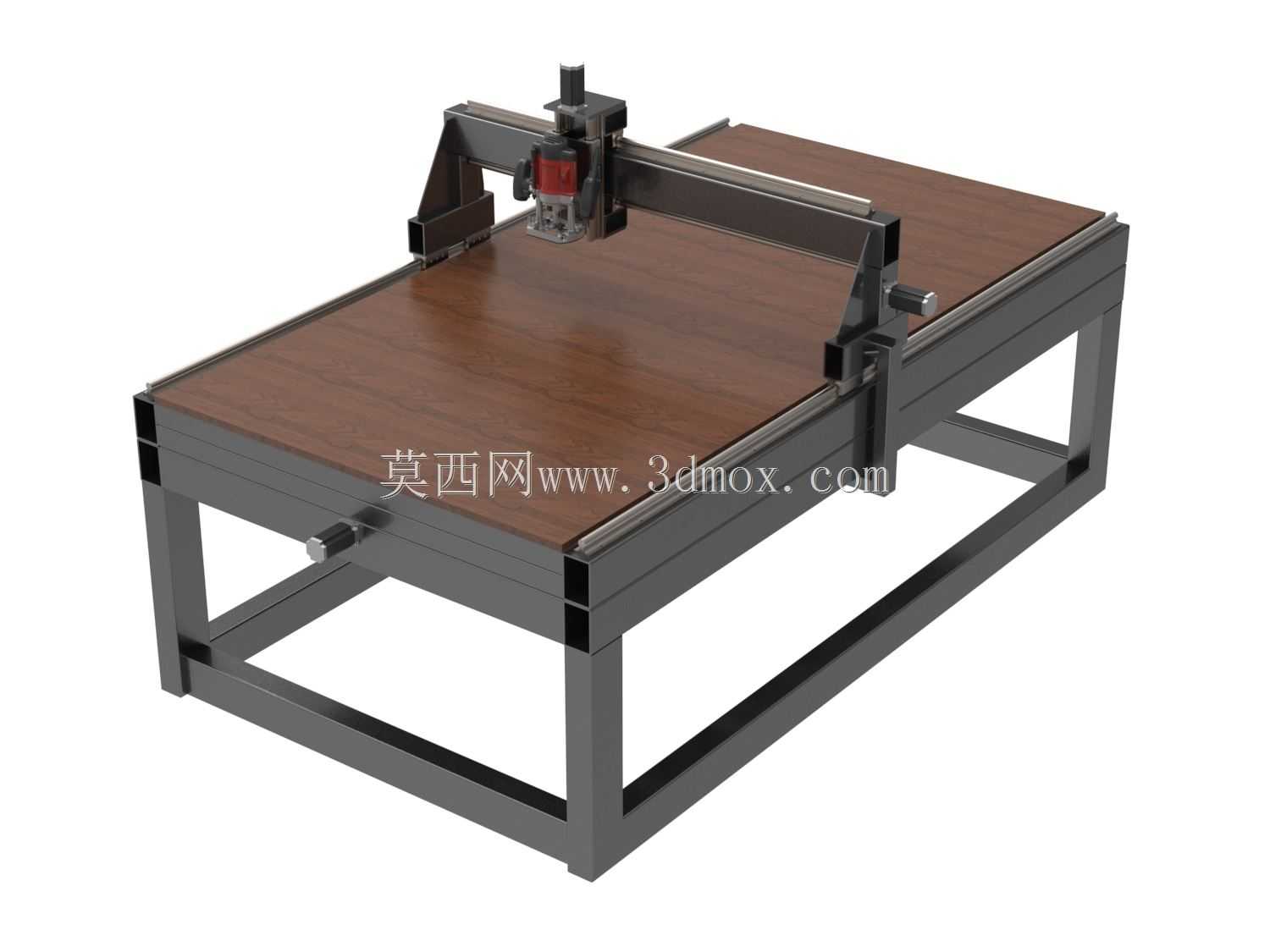

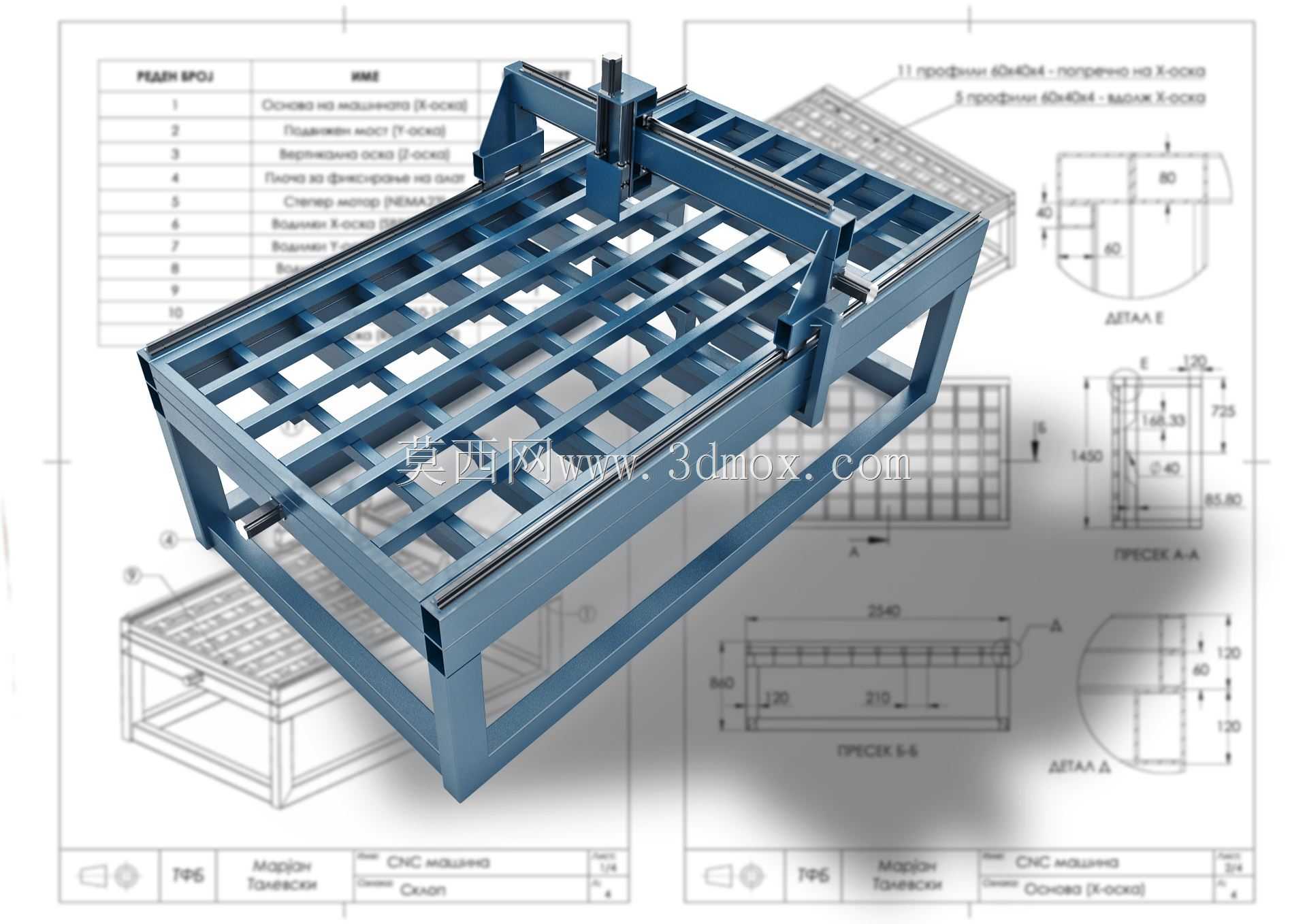

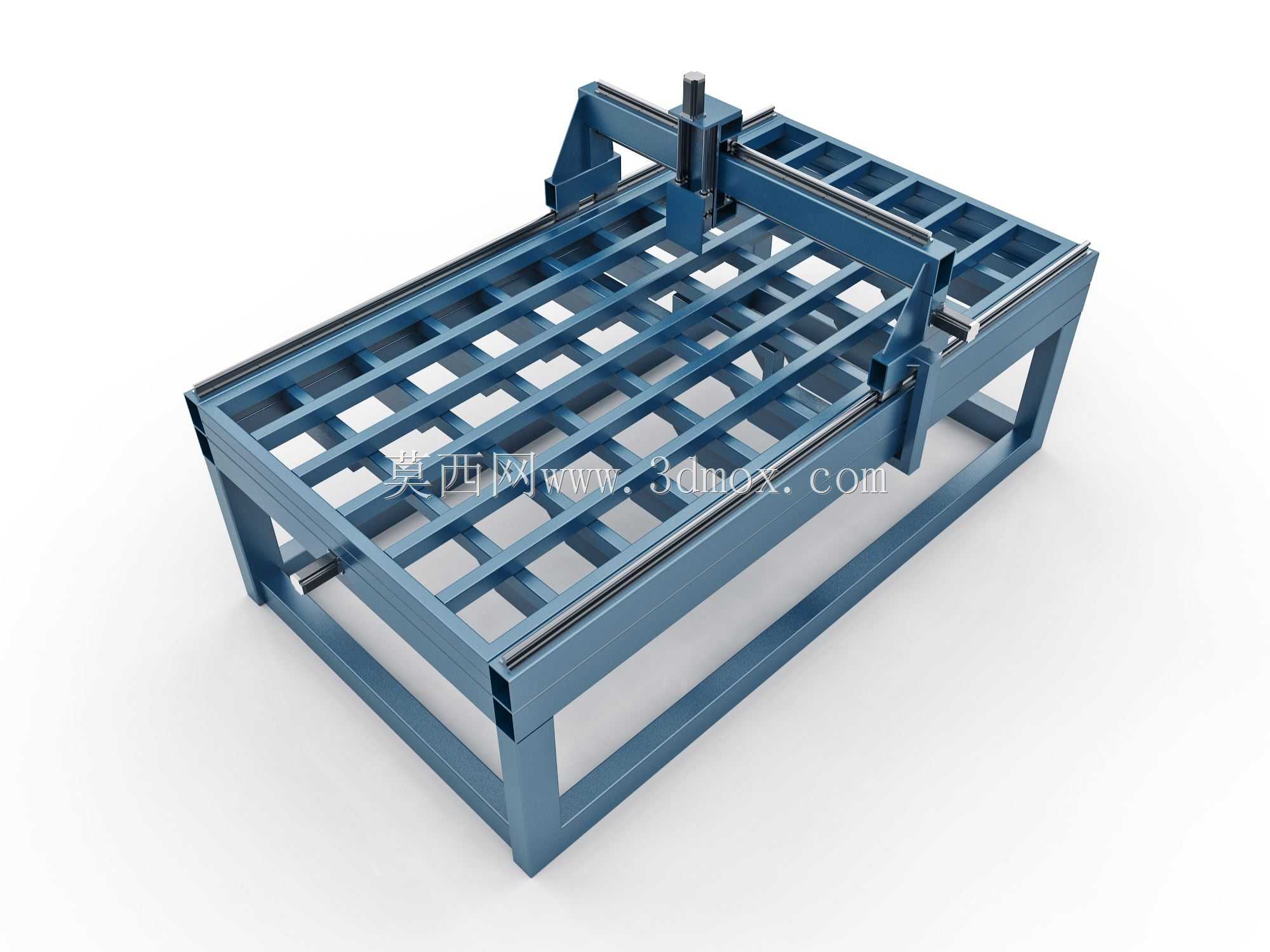

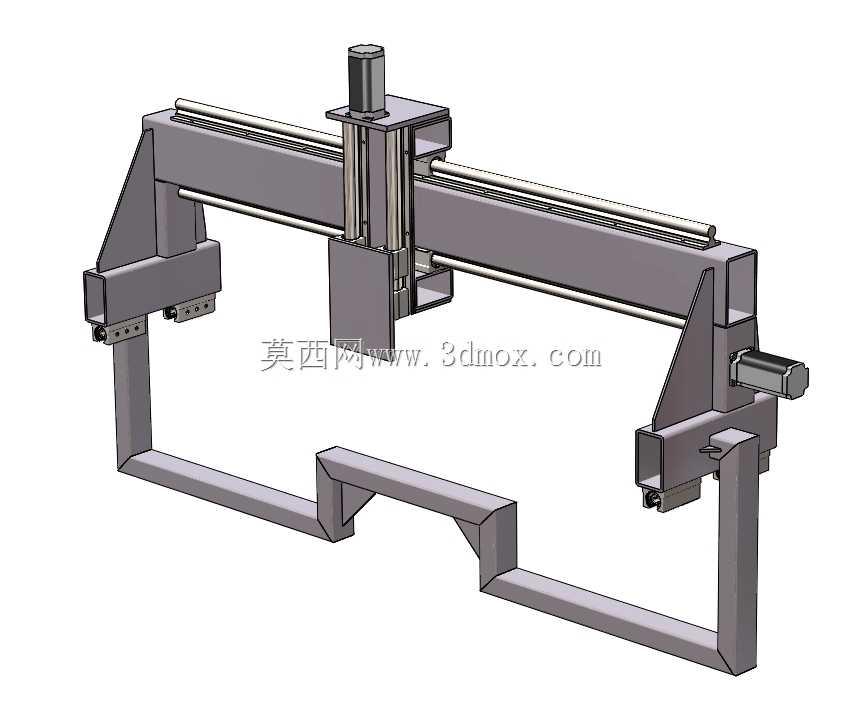

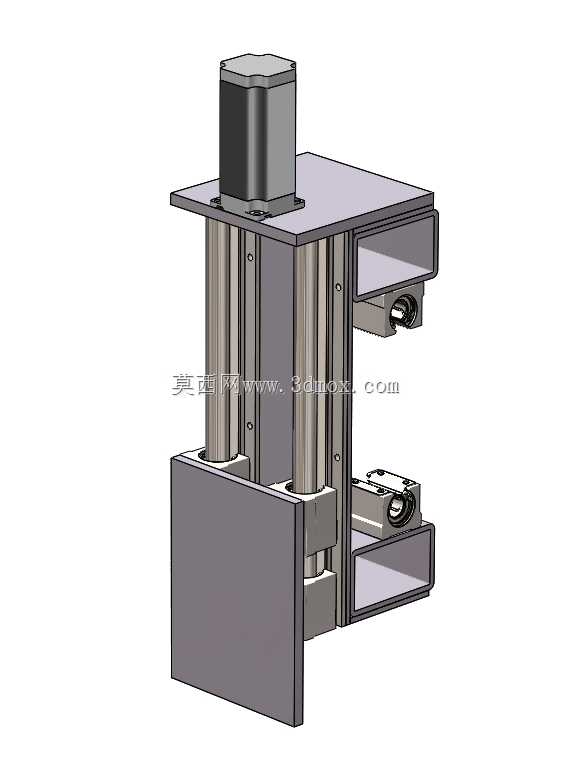

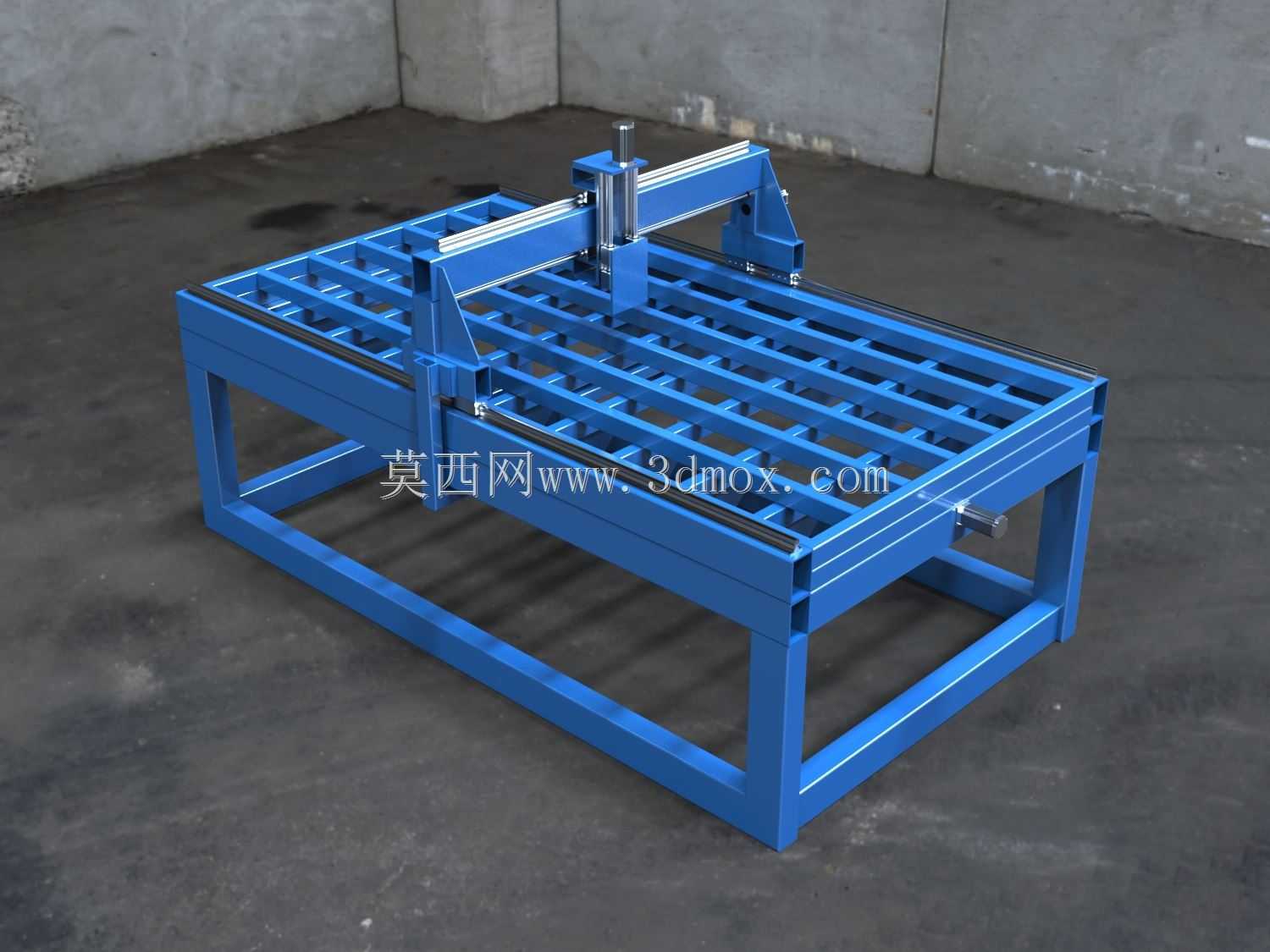

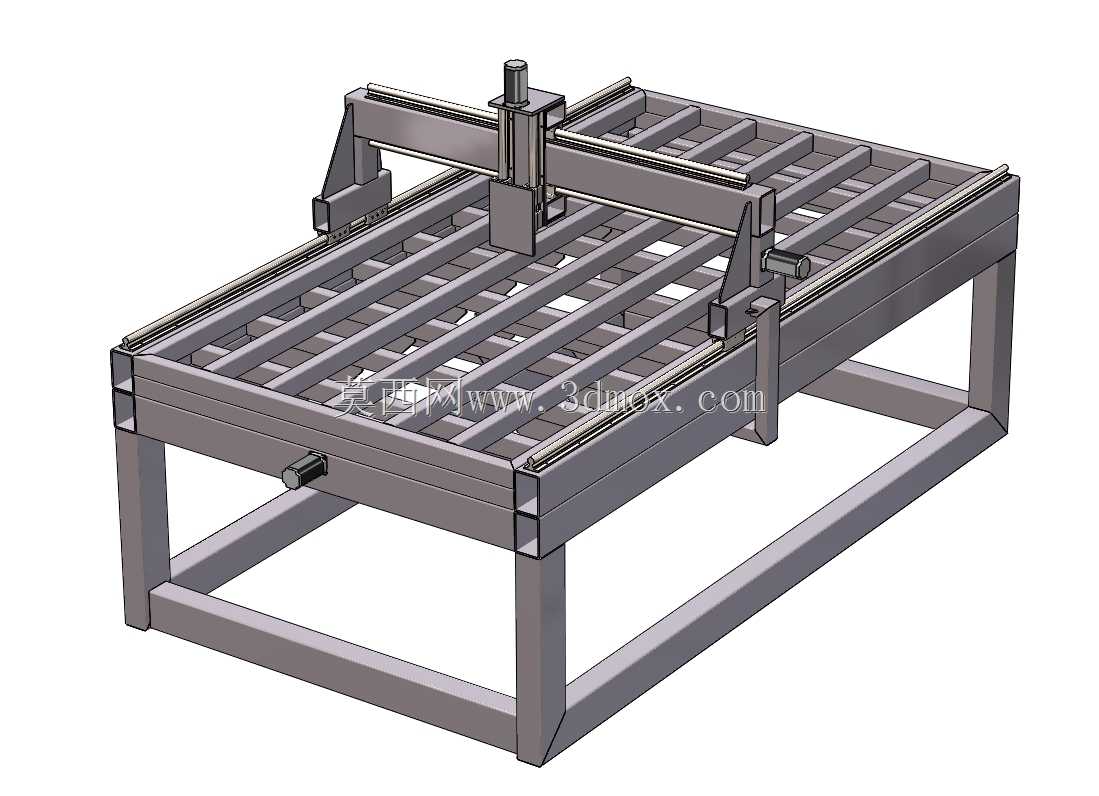

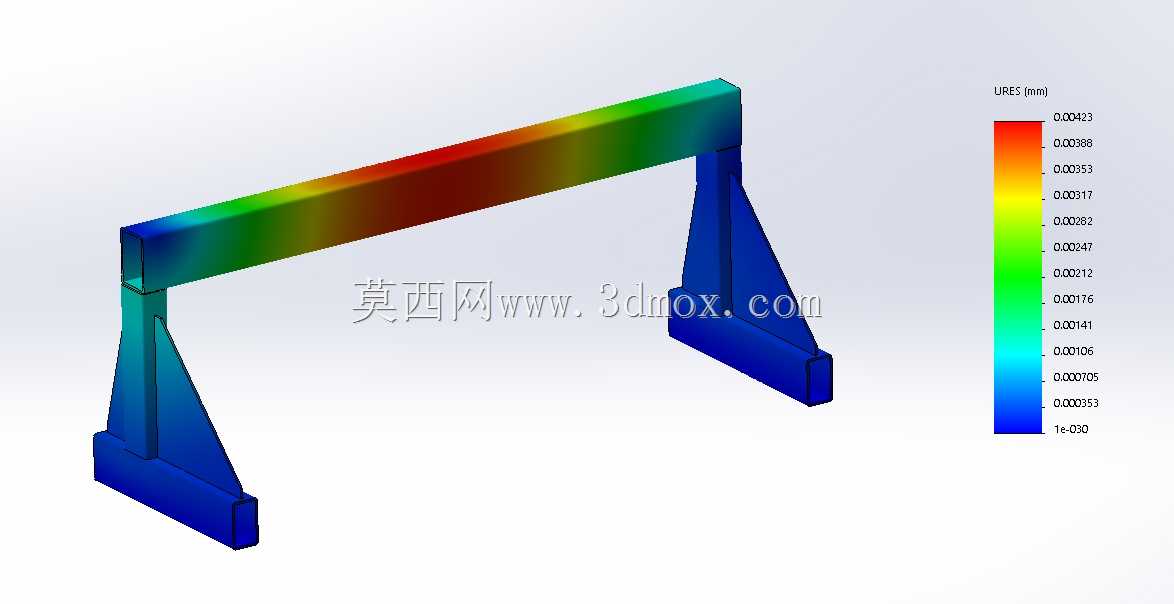

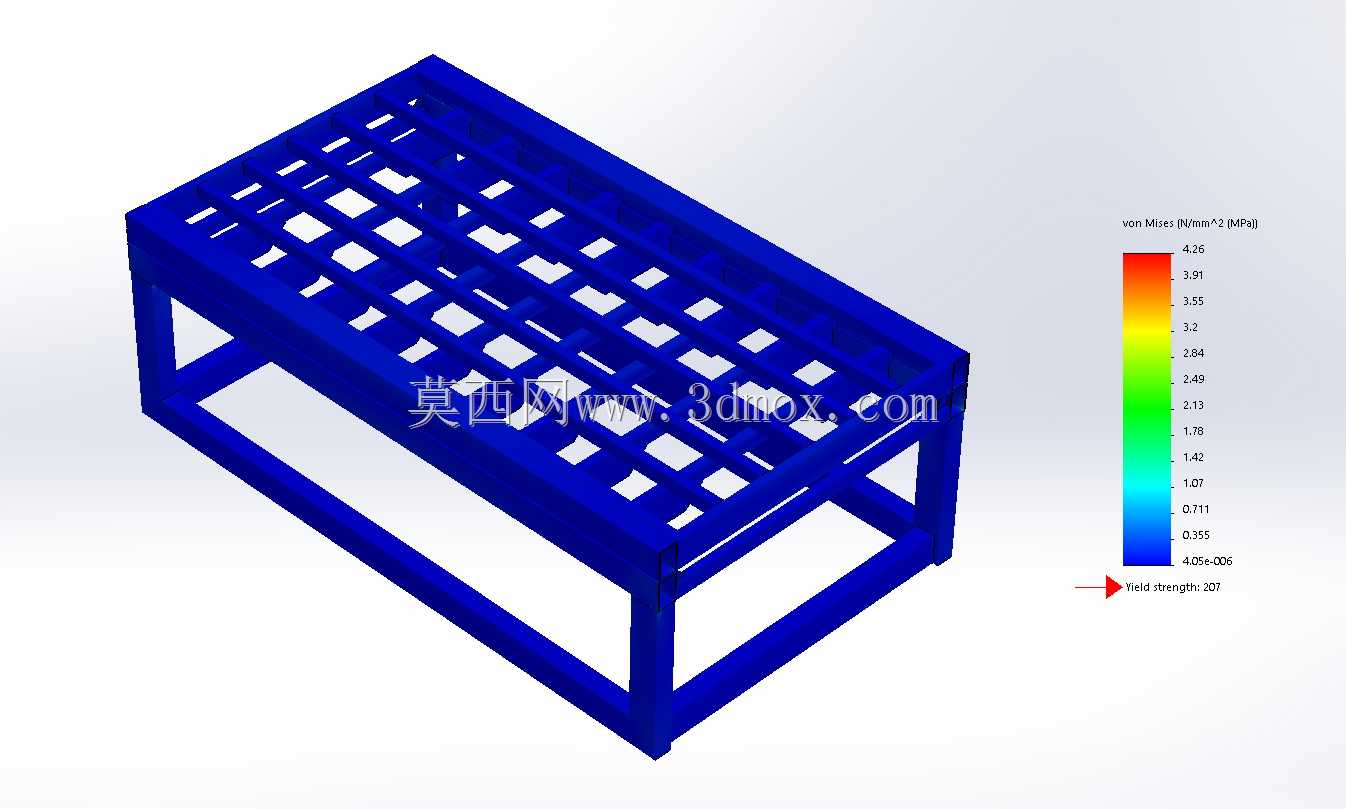

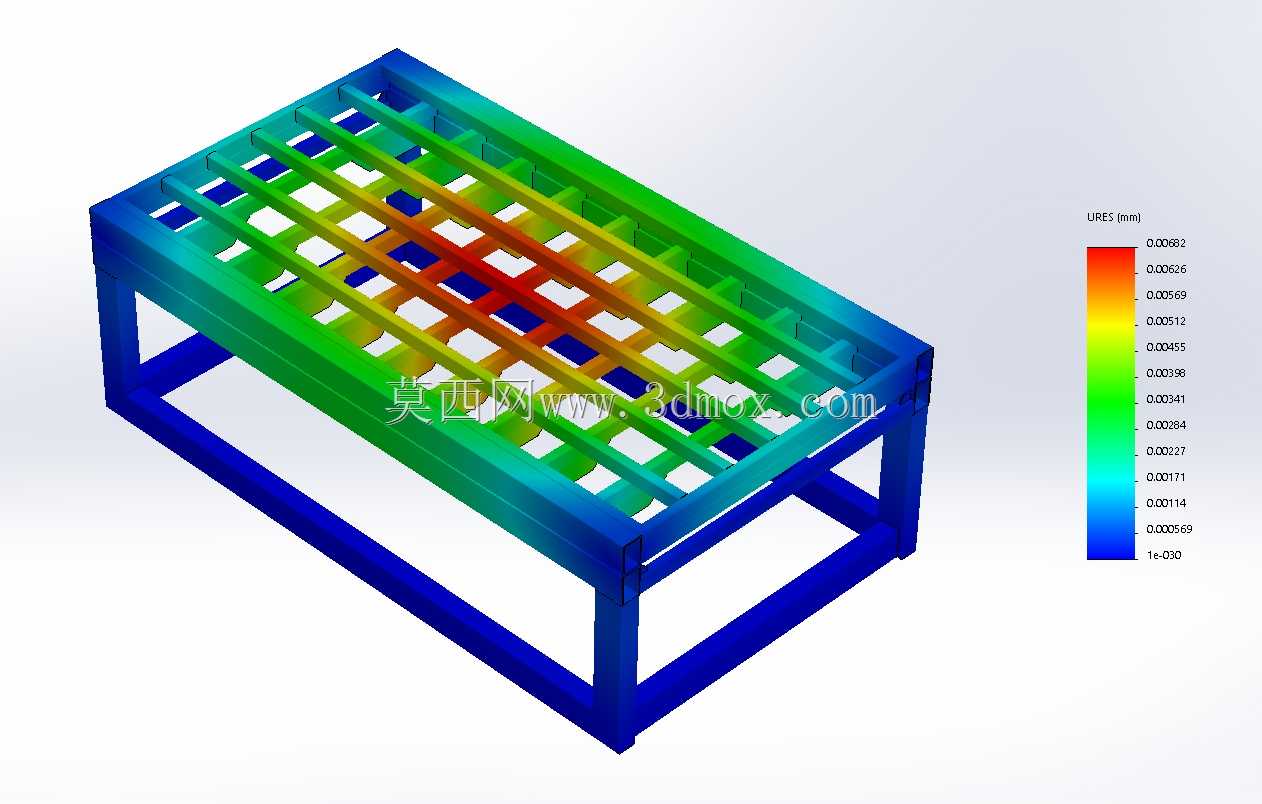

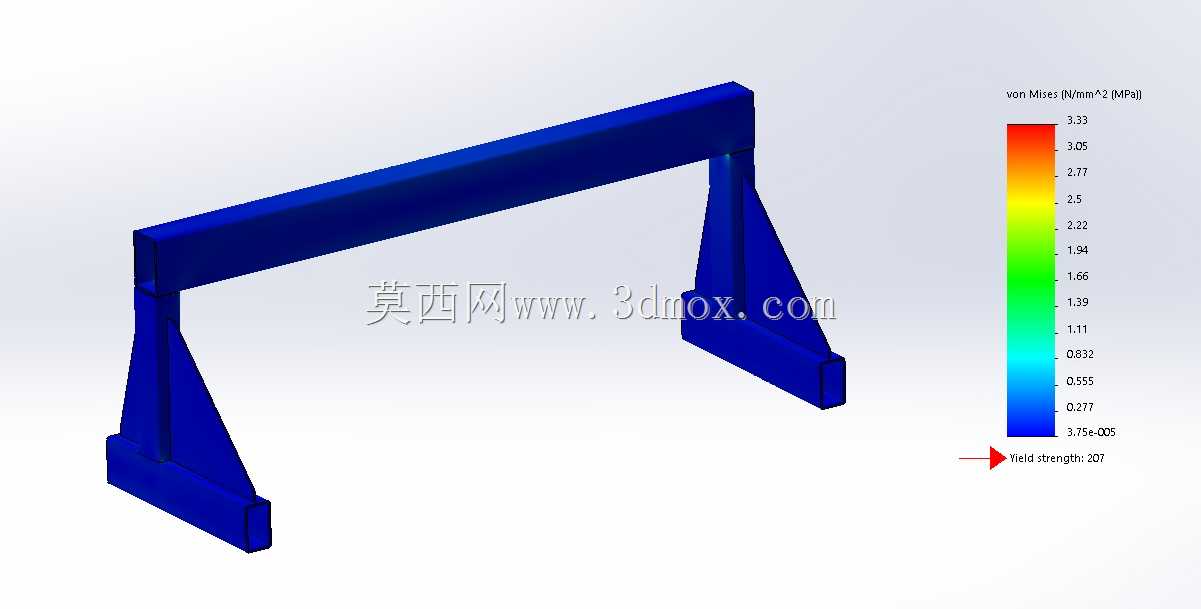

该设备属于木工加工领域的专用数控刨削加工设备，主要面向定制家具生产、实木板材粗精加工、装饰木构件批量加工等场景，可替代传统手动木工刨床完成大尺寸板材的平面刨削、定厚加工、基准面修平作业，适配实木、集成材、密度板等多种木质工件的加工需求，能有效降低木工加工环节的人工劳动强度，提升刨削加工的尺寸一致性与表面平整度，减少后续砂光工序的加工余量。设备整体采用龙门式跨梁布局，床身采用矩形钢管焊接成型的格栅式机架结构，这种结构既可以保证大跨度床身的整体刚性，避免长行程加工过程中出现结构形变影响加工精度，同时格栅式的台面设计可以方便加工过程中木屑、刨花的自然下落排出，减少台面积屑对工件定位精度的干扰。设备的X轴传动沿床身长度方向双侧布置导轨，保证龙门横梁移动过程中的平行度，Y轴传动组件集成在龙门横梁上，带动加工主轴完成横向进给，Z轴方向可根据刨削深度需求调整主轴的垂直位置，三轴传动均采用线性滑轨搭配滚珠丝杠的传动组合，配合步进驱动单元可实现稳定的进给运动，保证刨削过程中走刀平稳，避免出现啃刀、波纹面等加工缺陷。设计过程中针对木工加工的工况做了针对性适配，机架的安装边界预留了驱动组件、电控元件的安装位，各传动部件的安装座均采用标准化型材连接结构，方便后期维护更换易损件，设备的整体尺寸适配常规板材的加工幅面，可满足常见的整幅人造板、长度4米以内实木板材的加工需求，安装时仅需平整硬化地面即可放置，无需额外做复杂的地基固定，适合中小型木工加工厂、定制家具作坊的场地布置需求。设备的主轴安装位可适配不同功率的木工刨削主轴，用户可根据自身加工的工件材质、刨削深度需求灵活选配，导轨部位预留了防尘护罩的安装位置，可阻挡木工加工产生的粉尘进入传动副，延长设备的无故障运行时长，整体结构兼顾了加工刚性、维护便捷性与工况适配性。
