立式摇臂铣床工业结构三维设计

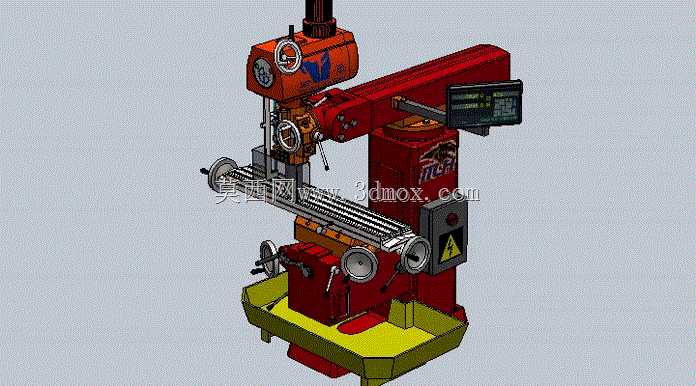

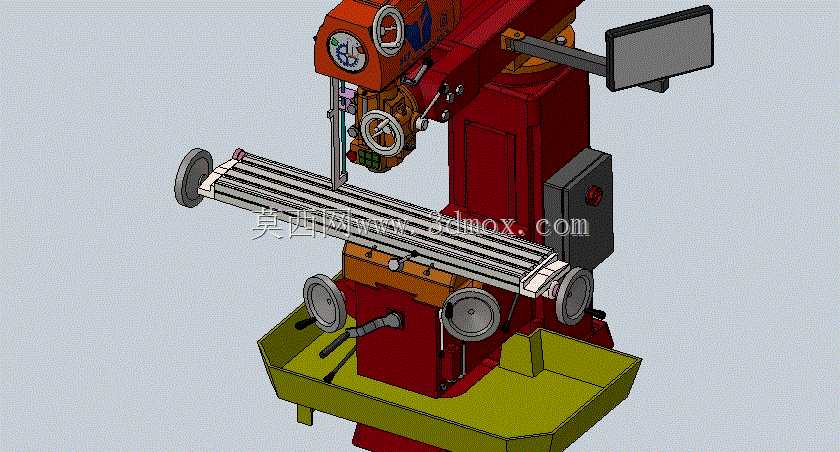

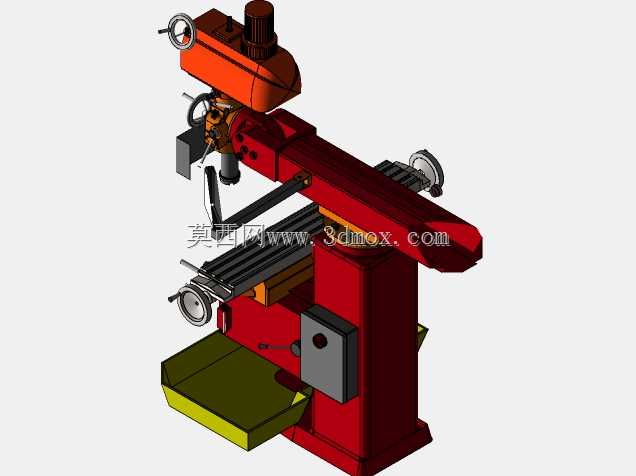

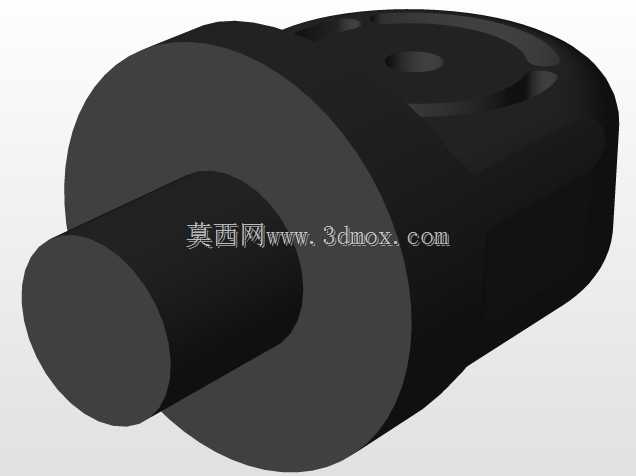

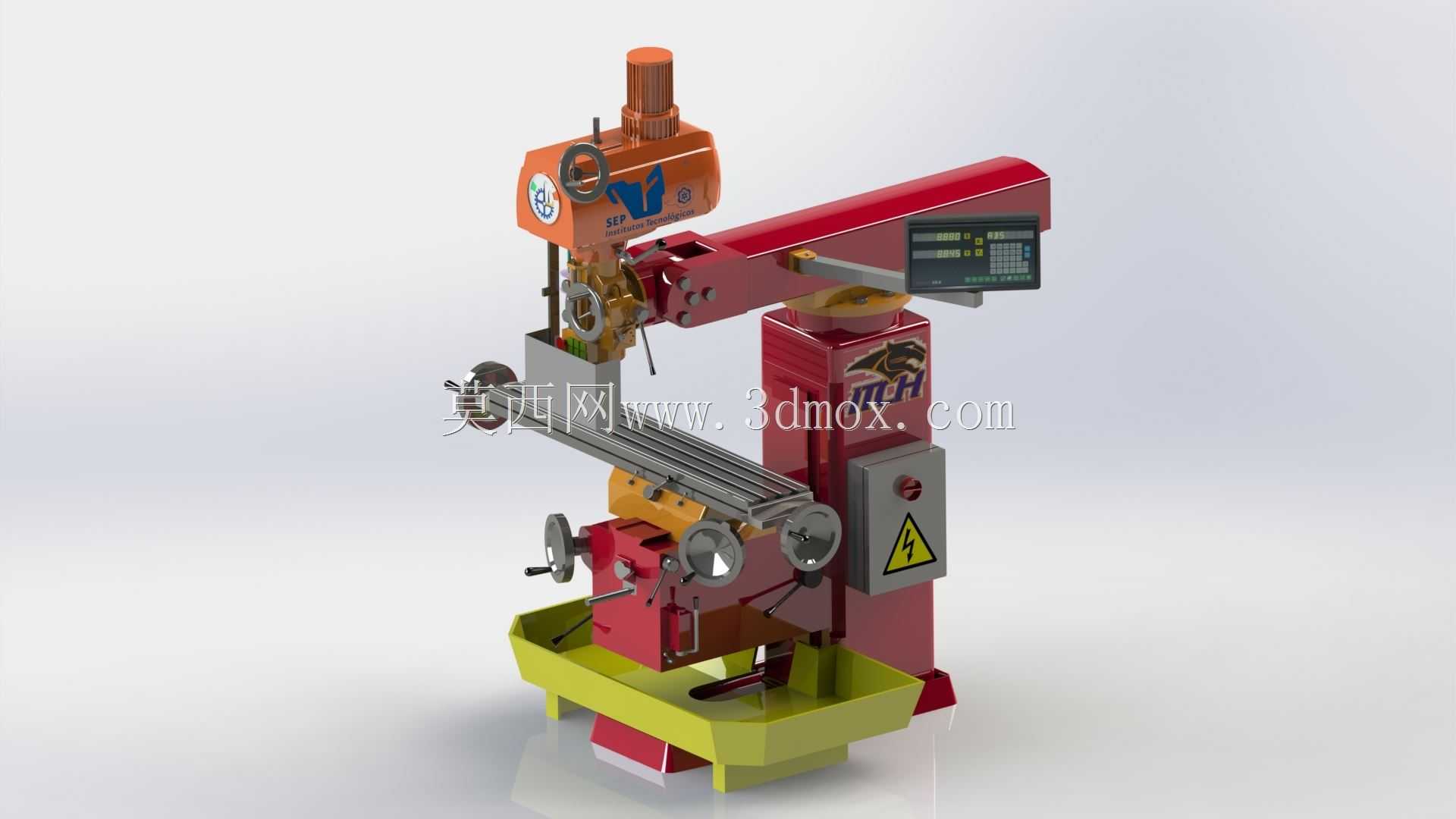

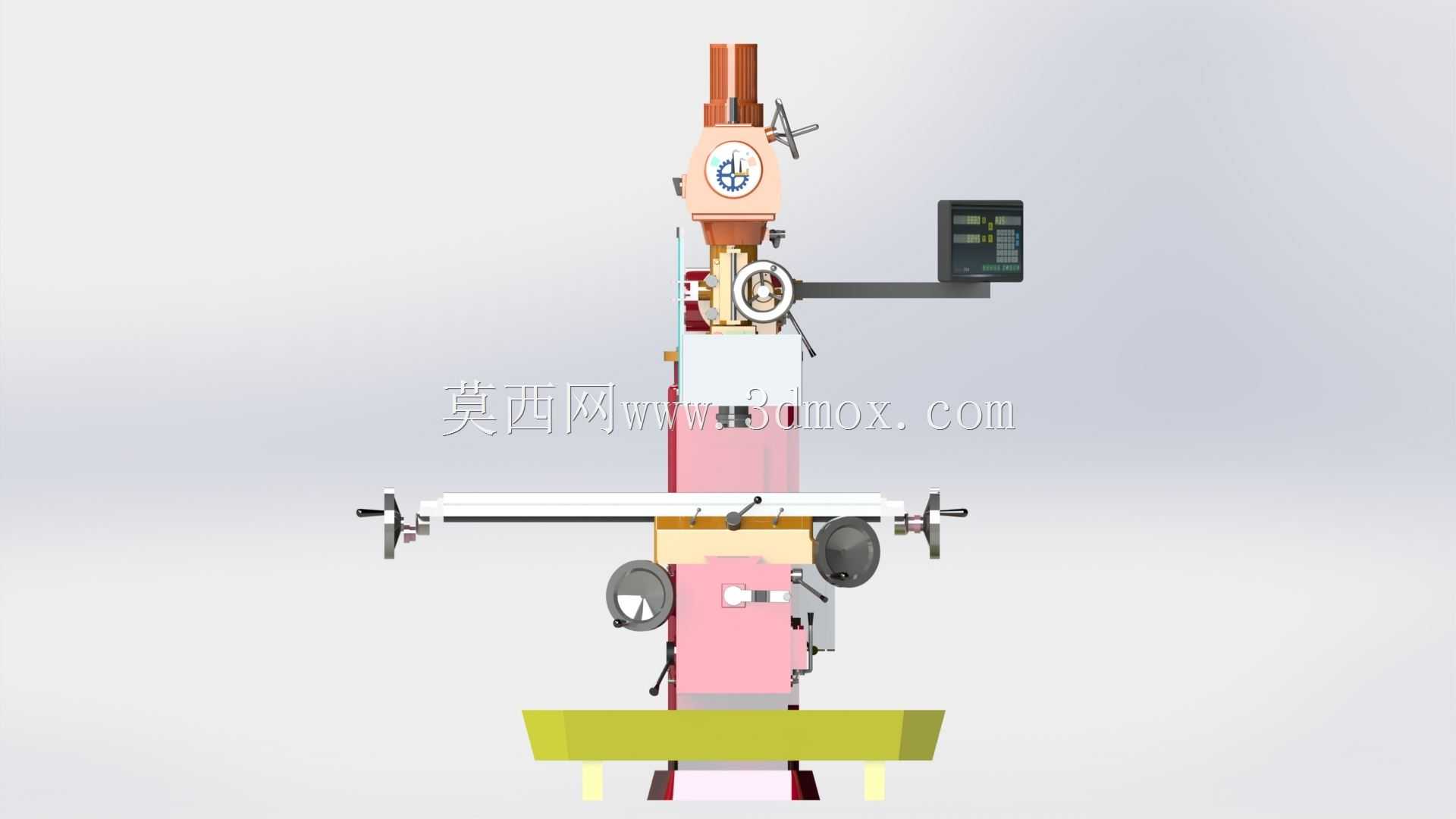

这款立式铣床是金属切削加工领域的核心通用加工设备，广泛应用于机械制造车间、模具加工工坊、五金零件生产厂、设备维修工段等场景，可完成平面铣削、沟槽加工、齿轮齿形切削、斜面成型、钻孔镗孔等多类加工作业，适配中小尺寸黑色金属、有色金属及非金属工件的单件小批量生产与修配作业，是机械加工环节不可或缺的基础加工装备。

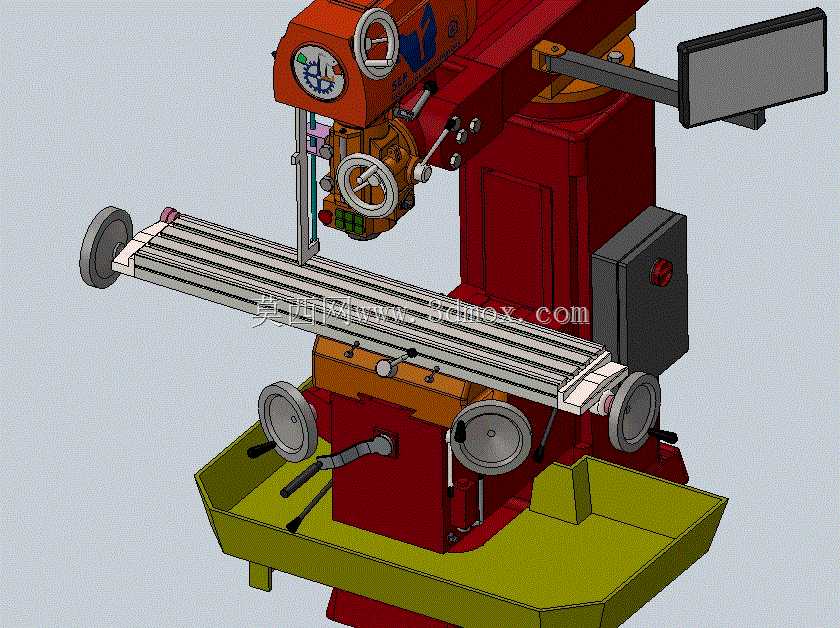

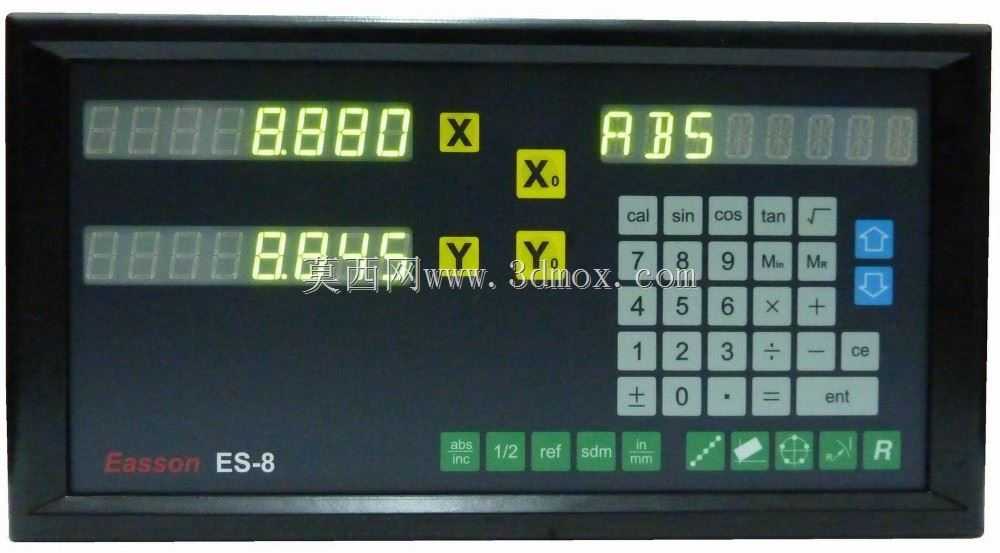

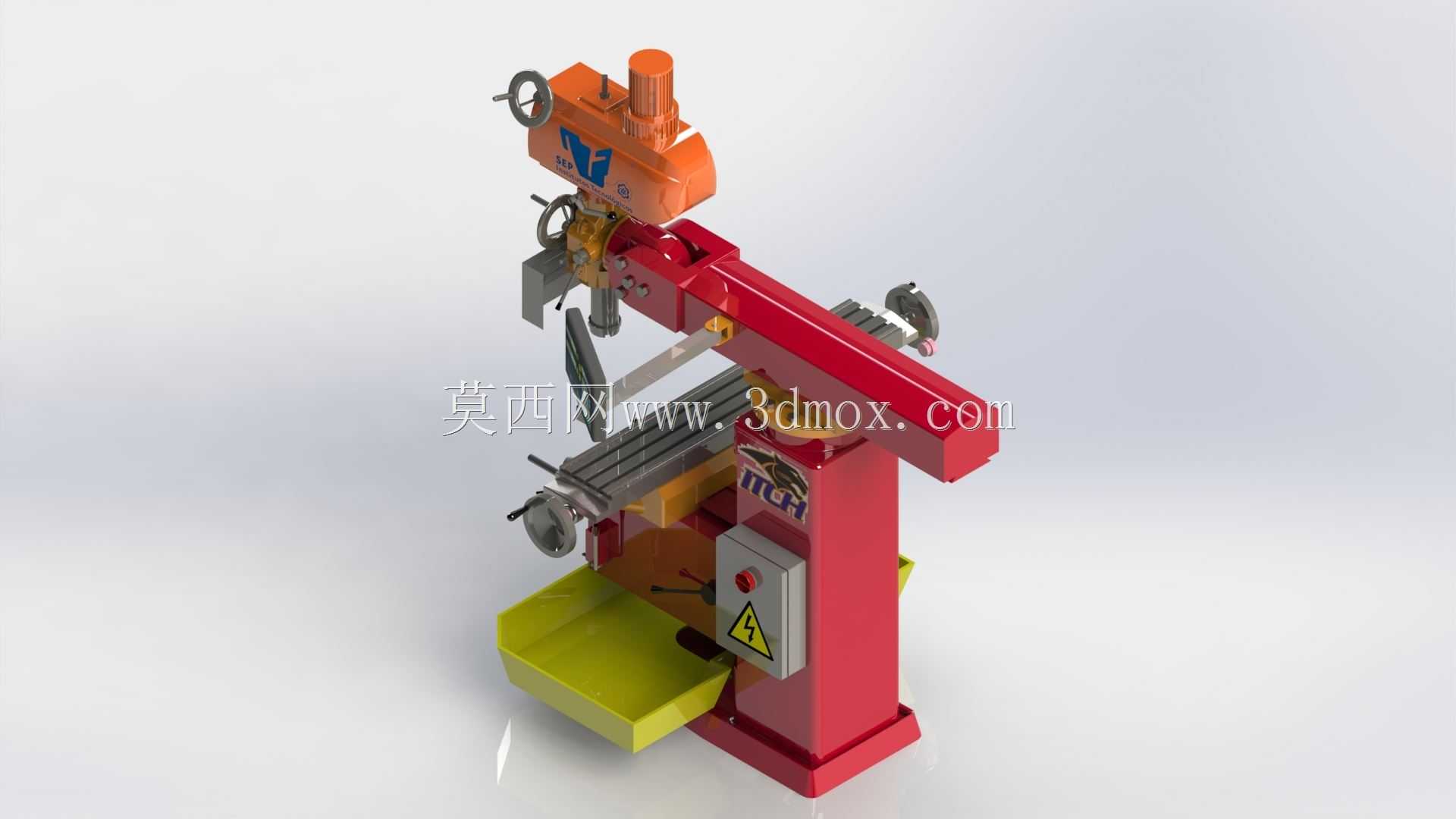

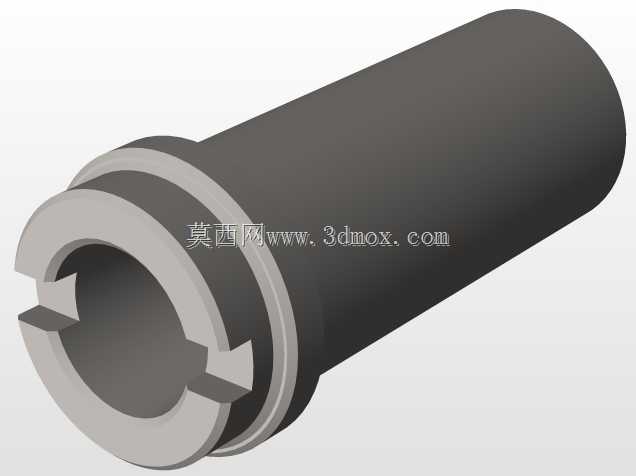

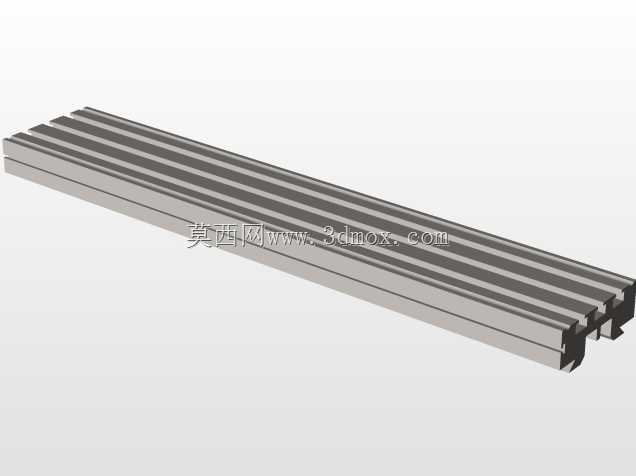

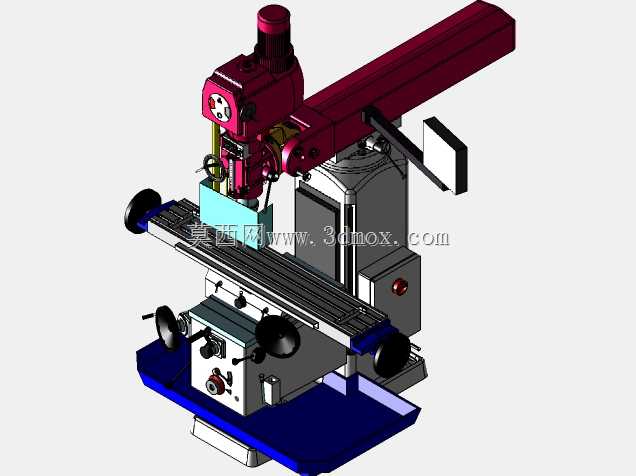

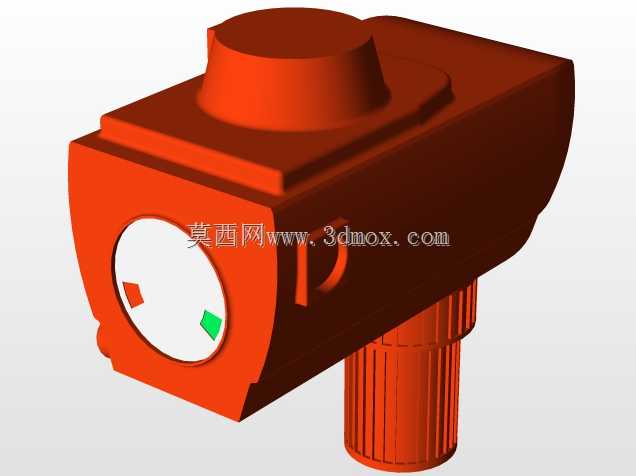

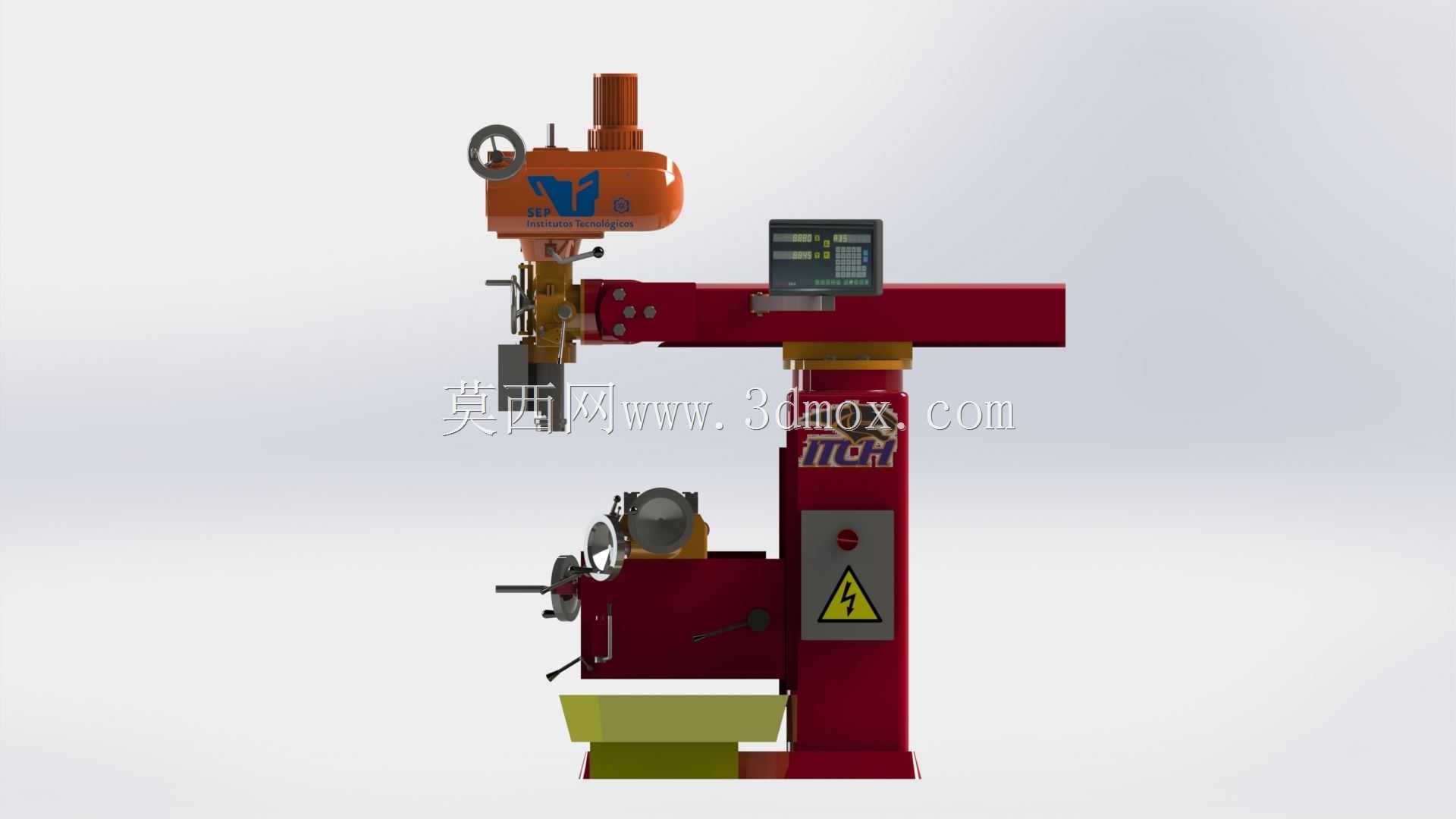

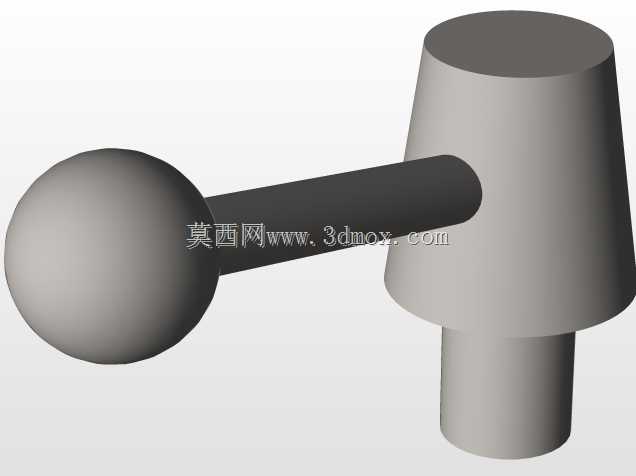

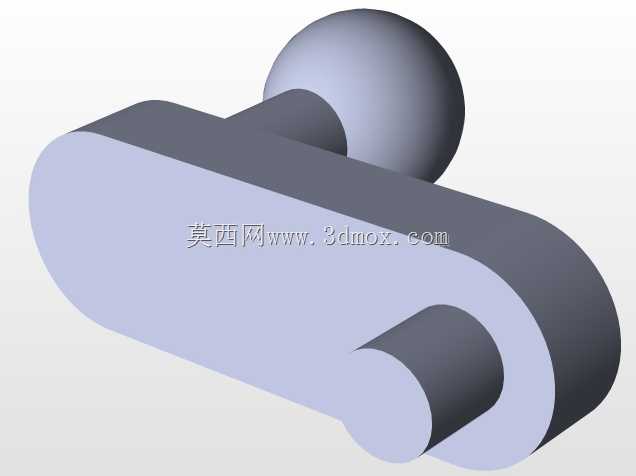

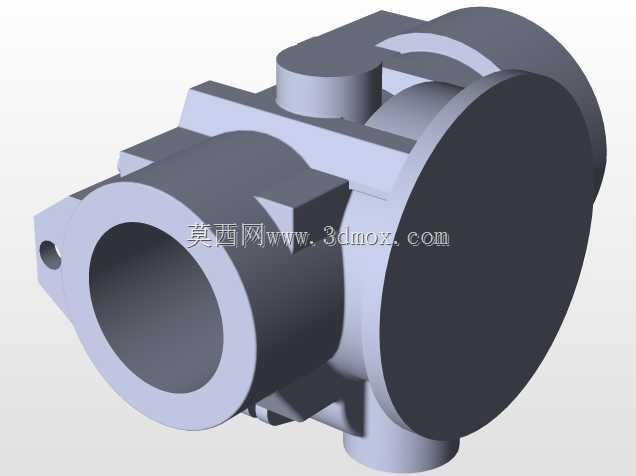

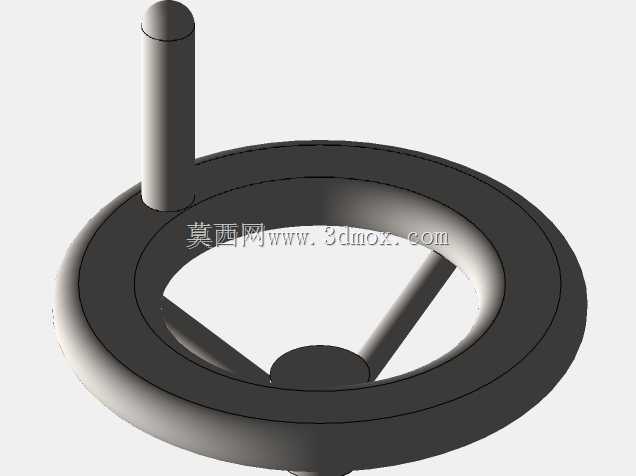

从设备功能特性来看，该铣床采用摇臂可回转升降的结构布局，主轴箱可沿摇臂导轨横向移动，摇臂可绕立柱实现360度回转调整，同时可沿立柱垂直方向调整作业高度，工作台可实现纵向、横向的进给移动，多维度的运动自由度让设备可覆盖更大的加工范围，无需频繁挪动装夹后的工件即可完成多面加工，大幅降低工件重复装夹的定位误差，提升加工效率。主轴配备多档转速调节结构，可根据不同加工材质、刀具类型匹配适配的切削转速，适配高速钢刀具、硬质合金刀具的不同切削参数要求，操作手轮布局符合一线操作人员的作业习惯，常用操作控件集中布置在机身易触及区域，降低操作人员的动作幅度，适配长时间加工作业的操作需求。

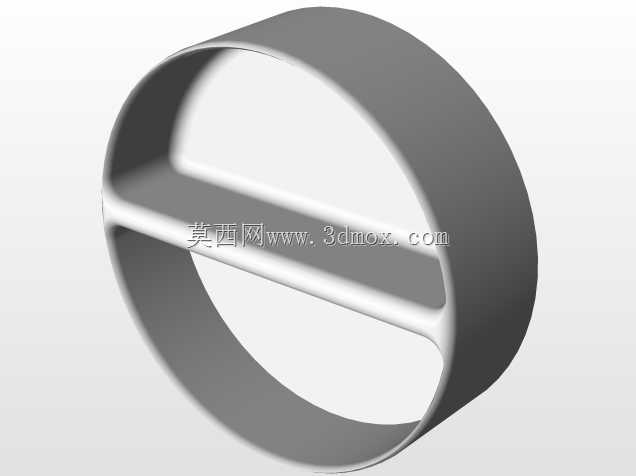

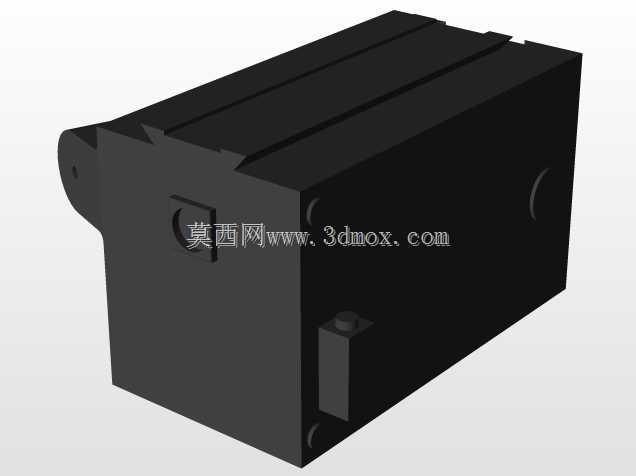

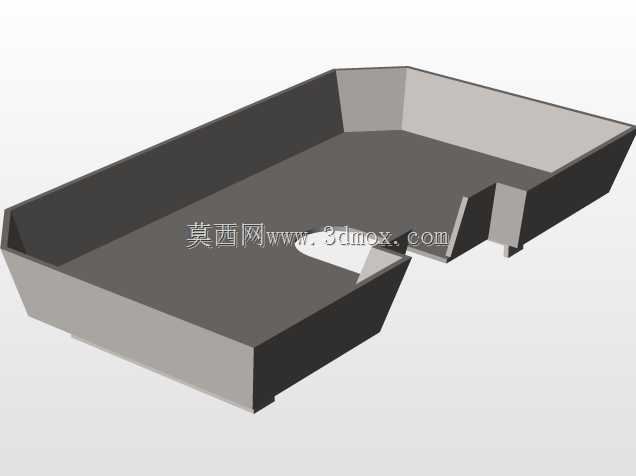

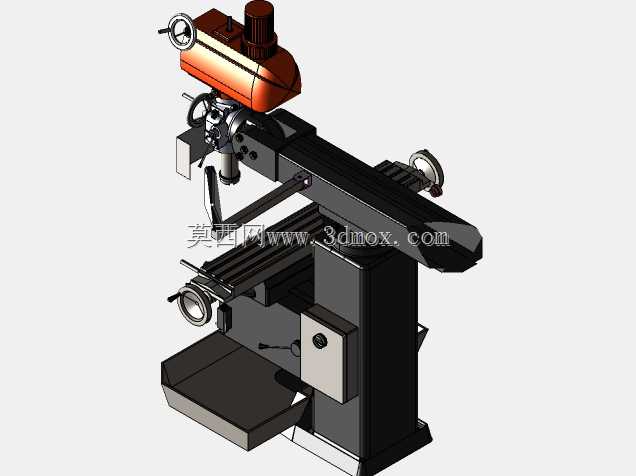

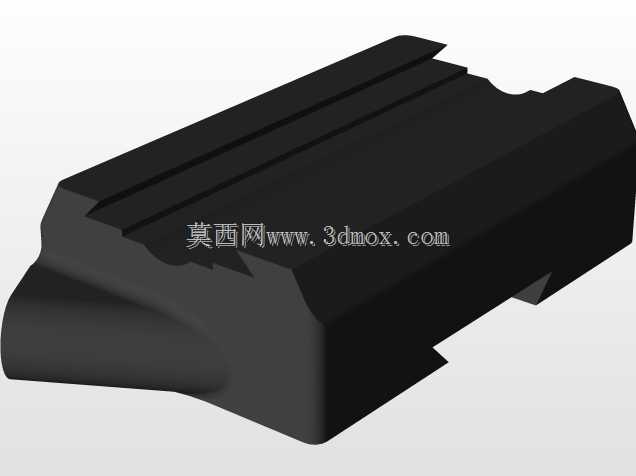

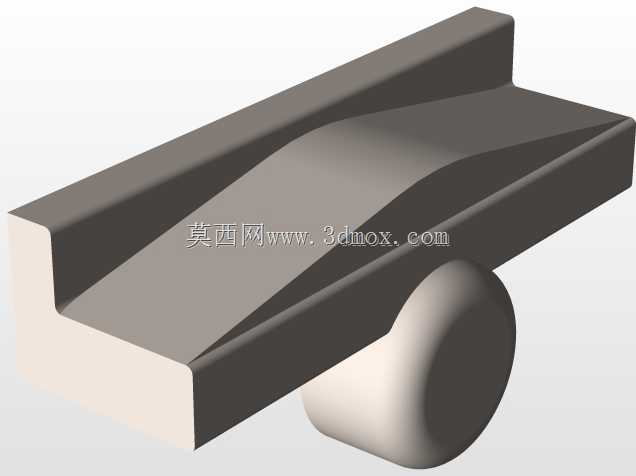

在设计思路上，该结构优先保障设备整体刚性，床身、立柱、摇臂等核心承载部件采用厚重的箱型结构设计，可承受大切削量作业时的切削载荷，减少加工过程中的振动，保障工件加工的表面精度与尺寸稳定性；导轨面采用耐磨结构设计，可长期保持运动精度，延长设备的使用寿命；冷却系统管路沿机身结构合理排布，切削液可精准输送至切削区域，带走切削热量同时冲排切屑，电气控制区域设置独立的防护结构，避免切削液、切屑进入电控部分引发故障，安全警示标识布置在设备危险区域醒目位置，提醒操作人员规避作业风险。

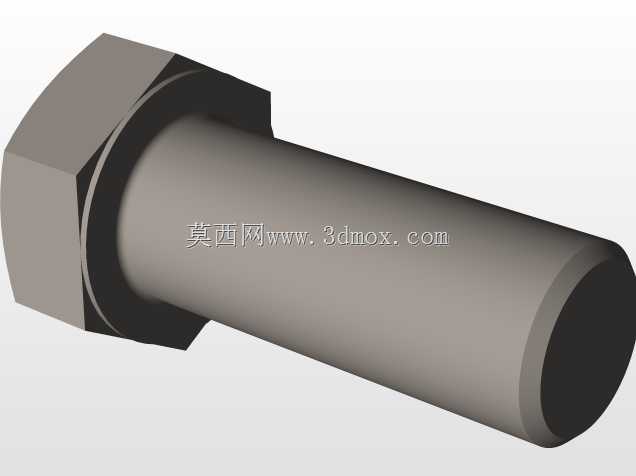

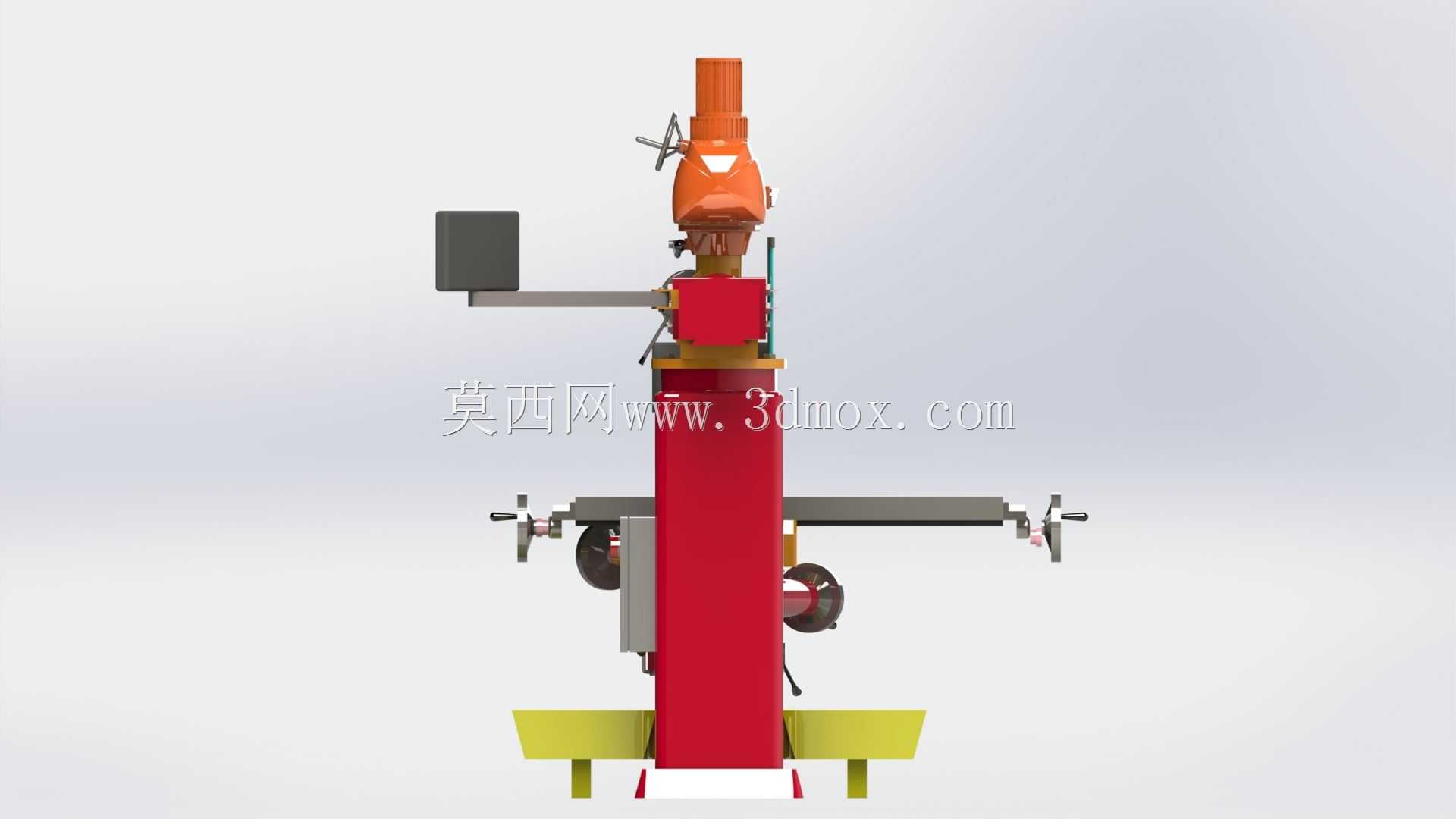

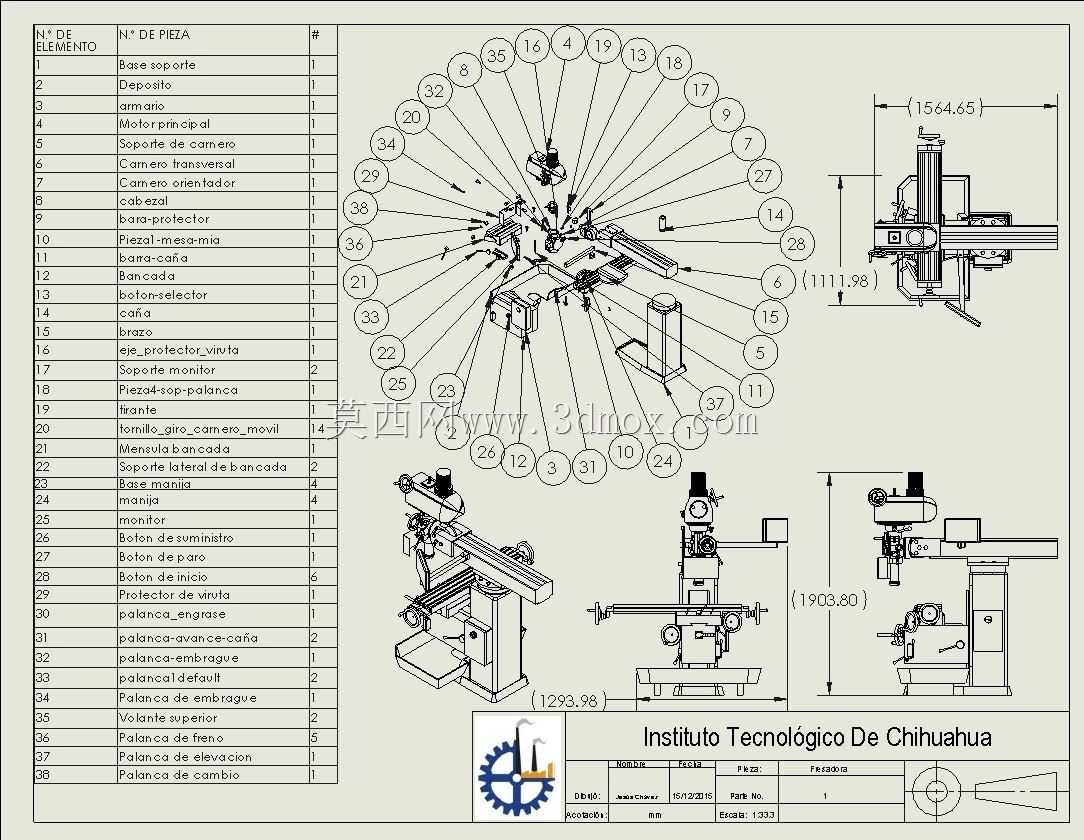

从安装边界与外形尺寸来看，该设备采用落地式安装结构，底部基座预留了地脚螺栓安装孔位，安装时需平整硬化的混凝土地面作为基础，保障设备运行时的稳定性；设备整体占地宽度适配常规车间的设备排布间距，机身高度符合常规厂房的层高要求，安装时需在设备周边预留足够的操作空间、工件上下料空间以及后期维护检修空间，摇臂全伸展状态下的回转半径范围内不得布置其他固定障碍物，避免设备调整过程中发生碰撞干涉，工作台的行程范围可覆盖常规中小零件的加工尺寸需求，无需额外拓展工作台即可满足多数通用加工场景的使用要求。
