仿生柔性自适应无人机抓取爪结构

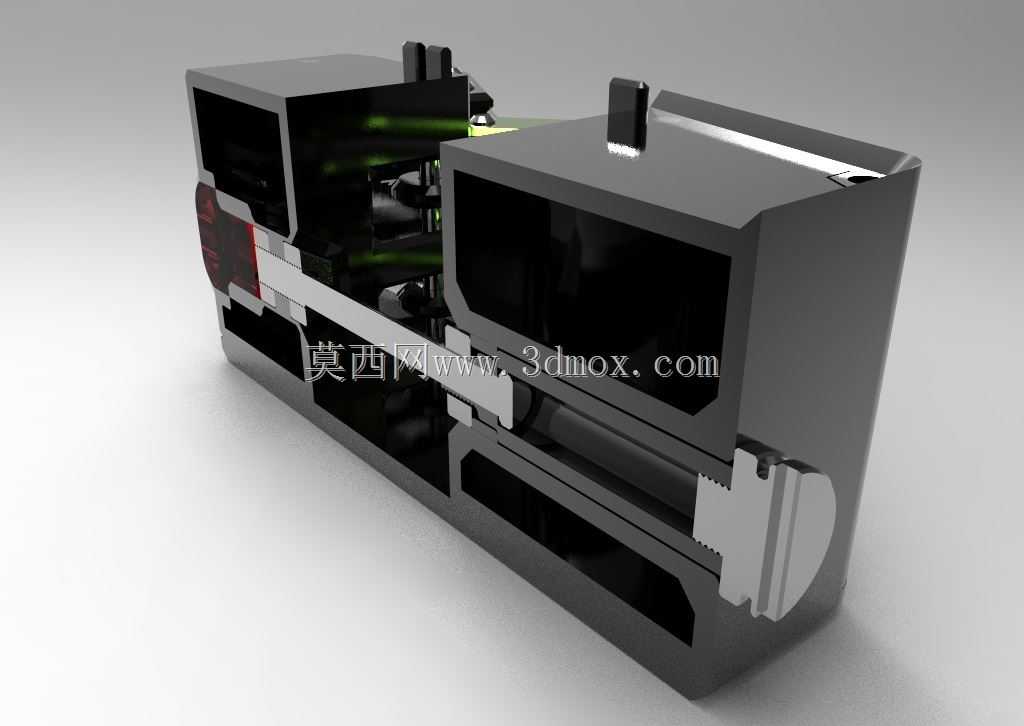

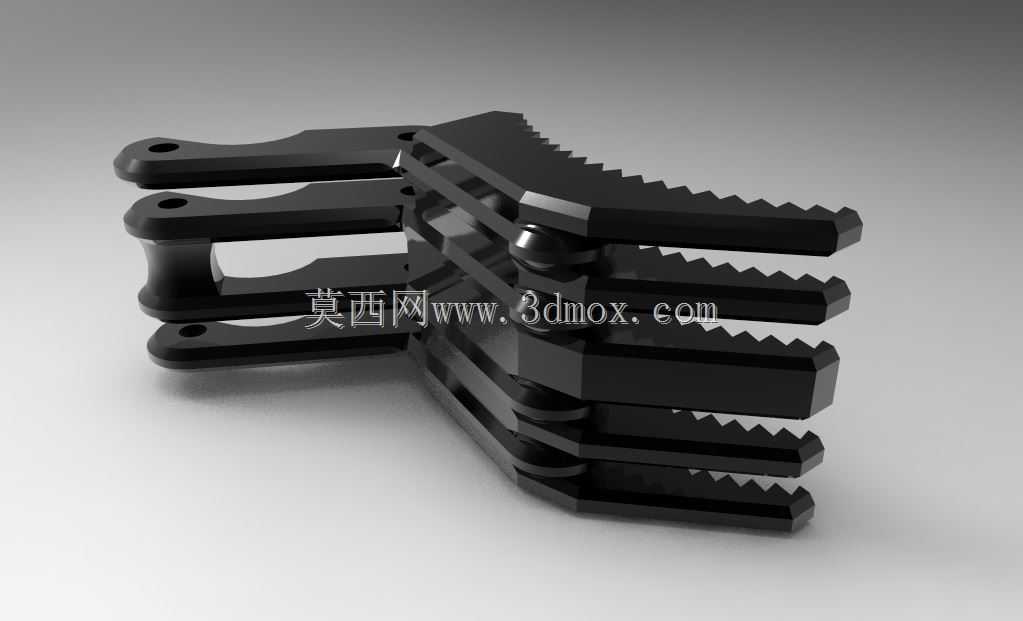

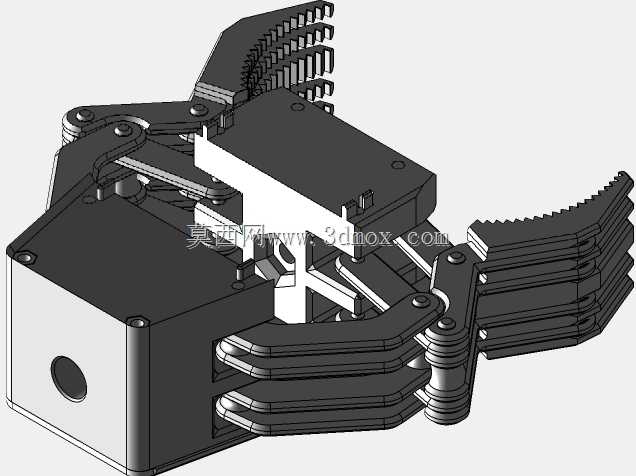

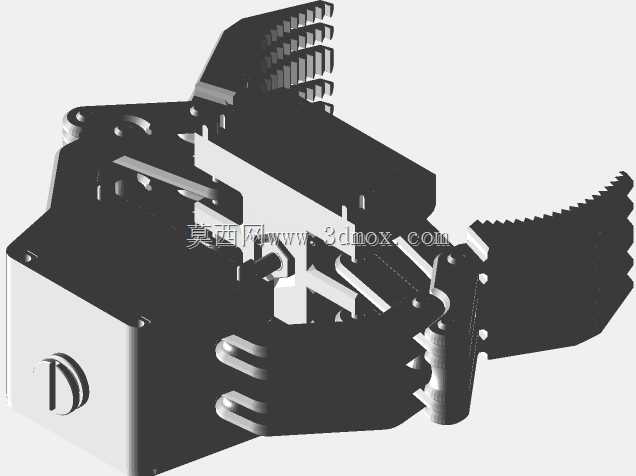

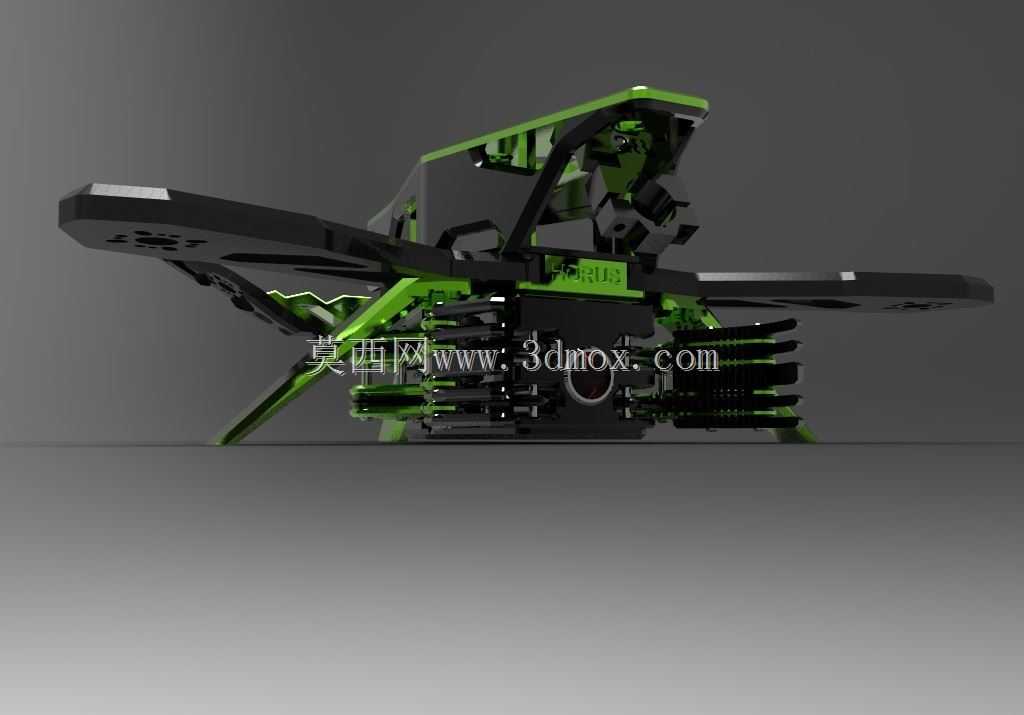

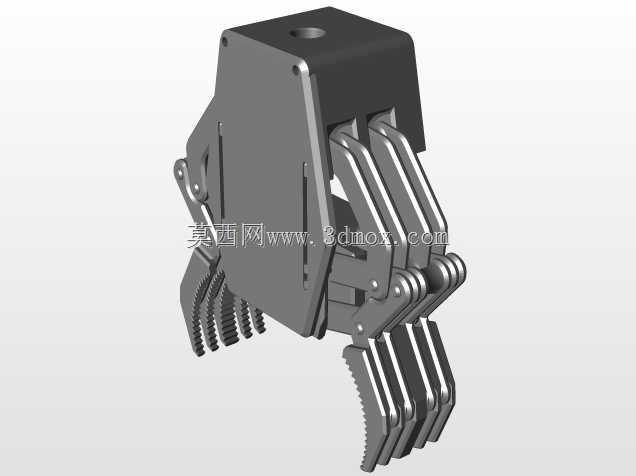

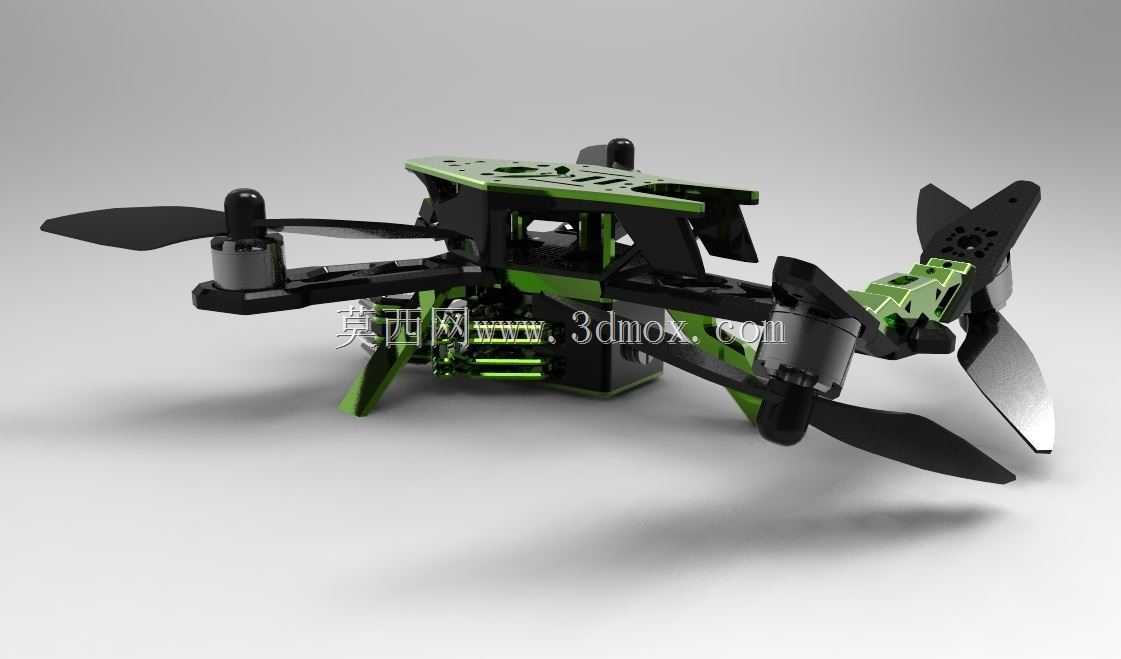

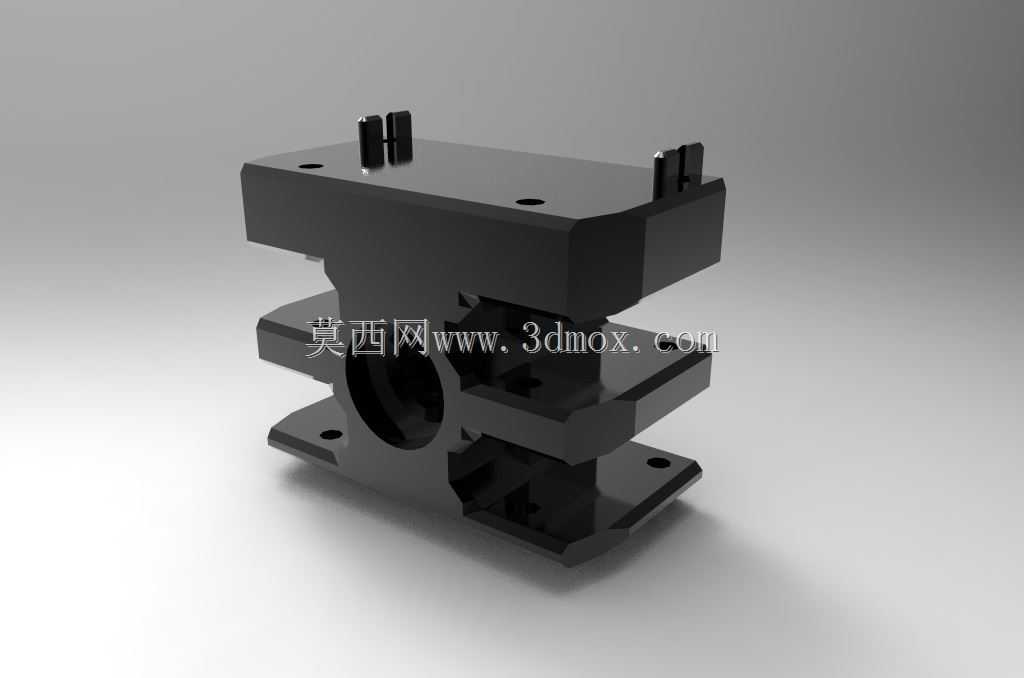

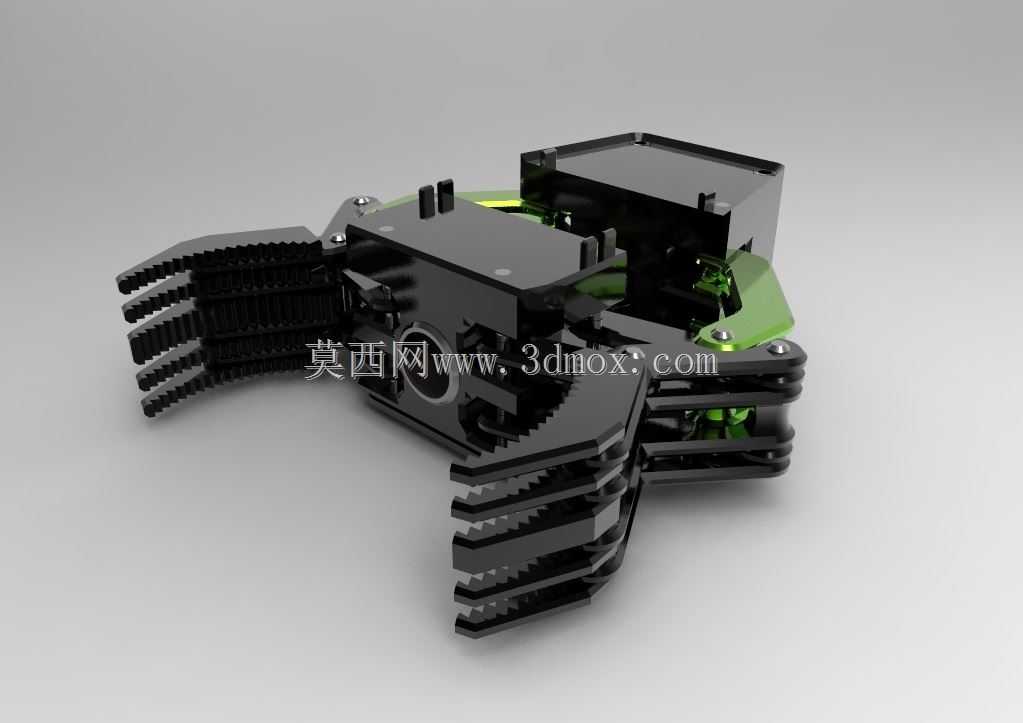

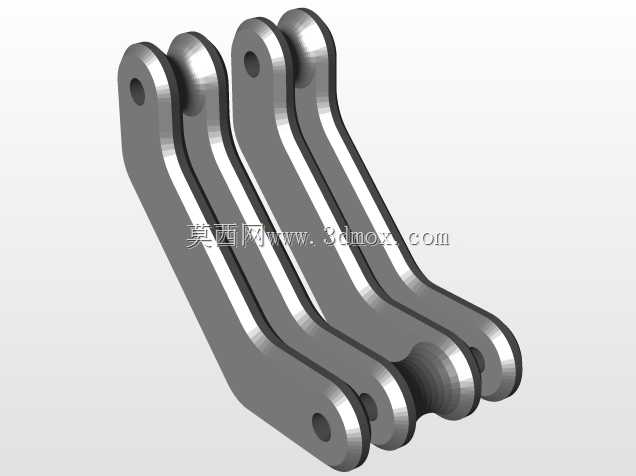

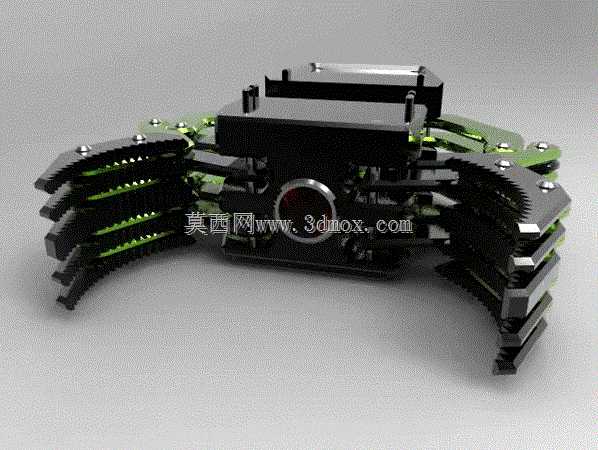

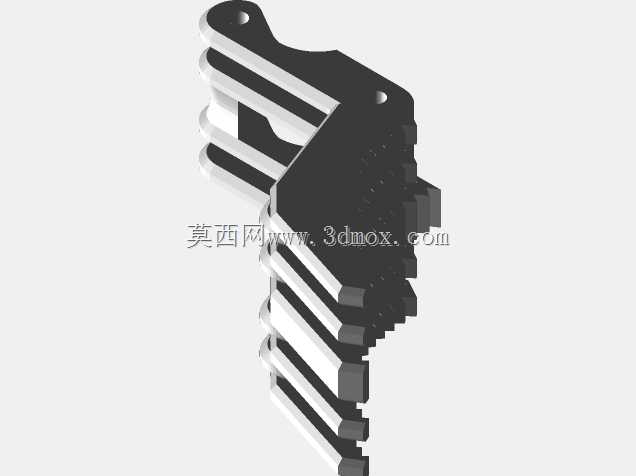

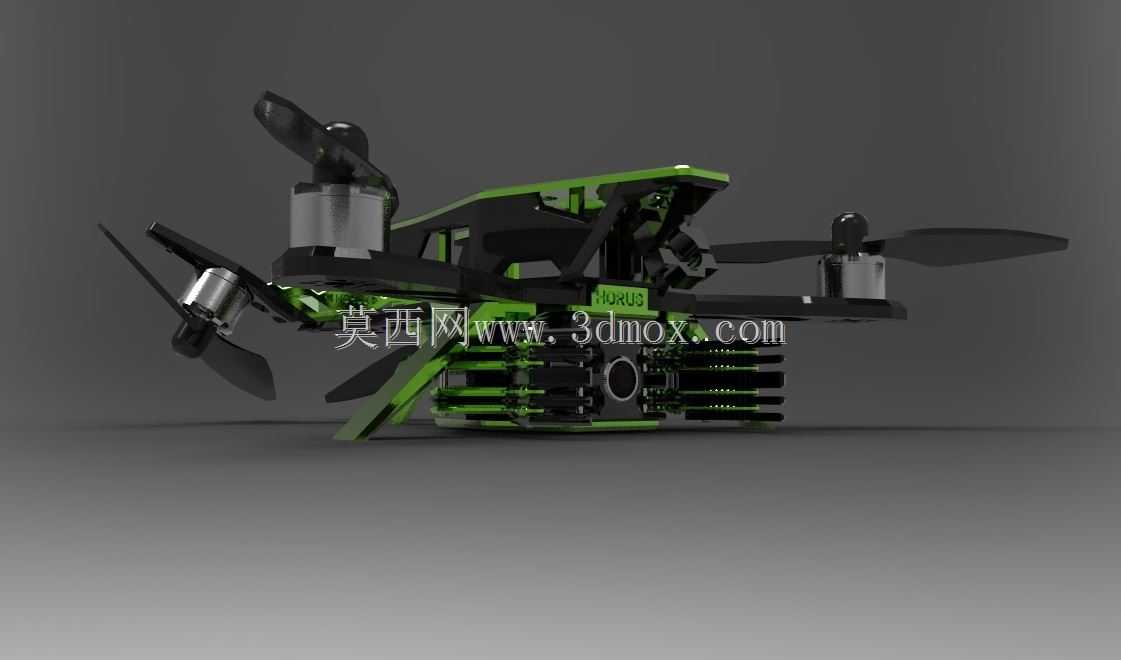

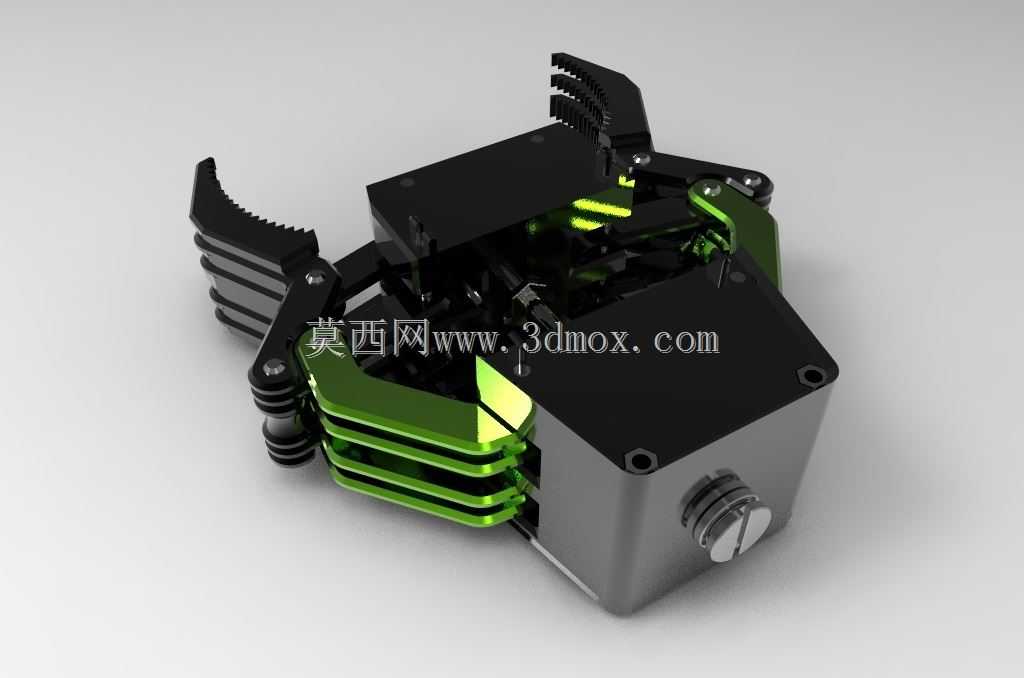

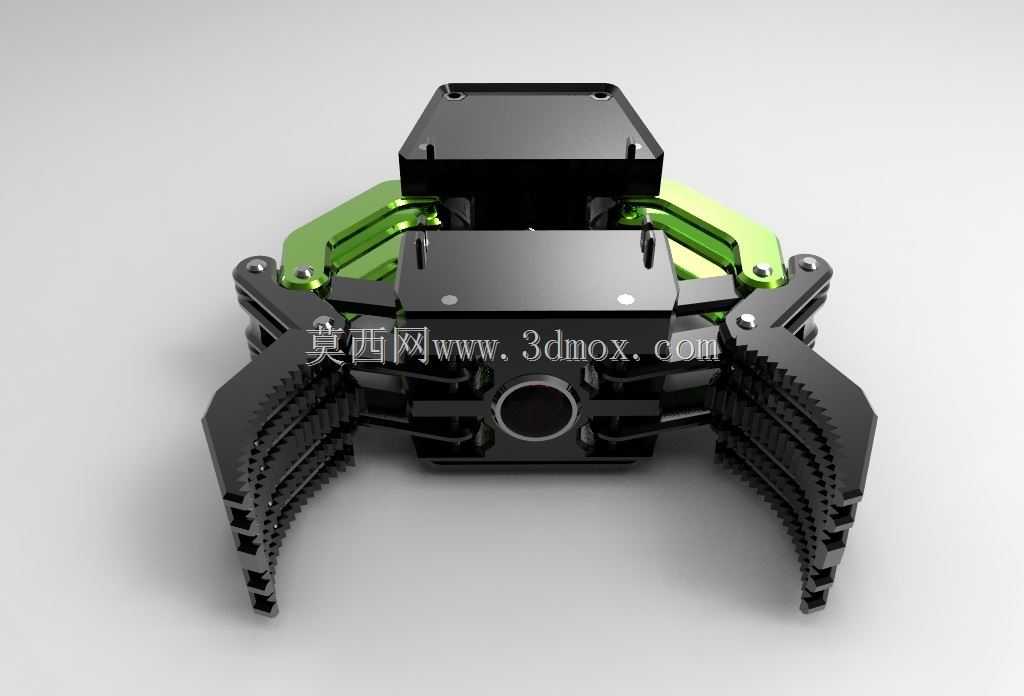

这款仿生柔性自适应抓取爪，是专为低空作业无人机配套设计的末端执行部件，主要面向农林植保采摘、应急物资投送、低空巡检取样、户外小件物品转运等场景，解决传统无人机仅能完成飞行观测、无法实现空中对不规则物体稳定抓取的行业痛点，填补了小型民用无人机作业端的功能空白。在实际作业场景中，搭载该抓取爪的多旋翼无人机，可在低空悬停状态下完成对树上成熟果实的无损采摘、山地环境下应急小件物资的精准投放、电力巡检线路上漂浮异物的清理、野外环境下小型待测样本的回收等工作，无需人员抵达复杂危险的作业点位，大幅降低低空作业的人力成本与安全风险。该抓取爪采用对称式多齿柔性指节设计，双侧指节通过齿轮啮合实现同步开合动作，开合行程可适配直径30mm至120mm范围内的各类不规则物体，指节接触面增设带阻尼的柔性防滑齿纹，即使抓取表面光滑的果实、塑料件、纸质包装件也不会出现滑脱、夹损的问题，整体结构采用模块化快装设计，安装边界匹配主流消费级及行业级多旋翼无人机的起落架安装孔位，无需对原有无人机机身结构做打孔改造，仅需通过标准紧固件即可完成快速装配，整体自重控制在较低区间，不会过度占用无人机的有效载荷配额。设计过程中充分考虑了3D打印加工的工艺特性，整体拆分为二十九个独立加工部件，不同受力部位匹配对应性能的打印材料：核心受力传动部件采用高强度尼龙材质打印，保障反复开合动作下的结构强度与抗疲劳性能；非受力的外观及限位部件采用轻质工程塑料打印，控制整体自重；指节接触部位采用柔性材质打印，避免夹持过程中对被抓取物体表面造成压损。爪体中部预留了测距传感模块与伸缩驱动组件的安装位，可配套加装测距模块实时测算爪体与被抓取物体的距离，实现自动对位抓取，无需飞手手动反复调整悬停位置，大幅降低空中抓取的操作难度。双侧指节的仿生弧度参考了节肢动物的抓取足结构，在完全收拢状态下可形成环抱式包裹空间，即使被抓取物体存在一定的外形偏差、表面凹凸，也能通过指节的自适应形变实现多点贴合受力，不会出现单点受力导致的物体倾斜脱落问题。爪体的传动结构采用密闭式设计，可阻挡户外作业时的灰尘、植物碎屑、雨水进入传动齿轮间隙，提升复杂户外环境下的运行可靠性，开合驱动可适配微型气缸或微型伺服电机，用户可根据自身无人机的供电、供气配置灵活选择驱动方案，无需对爪体主体结构做二次改造。
