定制化带升降架场内物料转运拖车

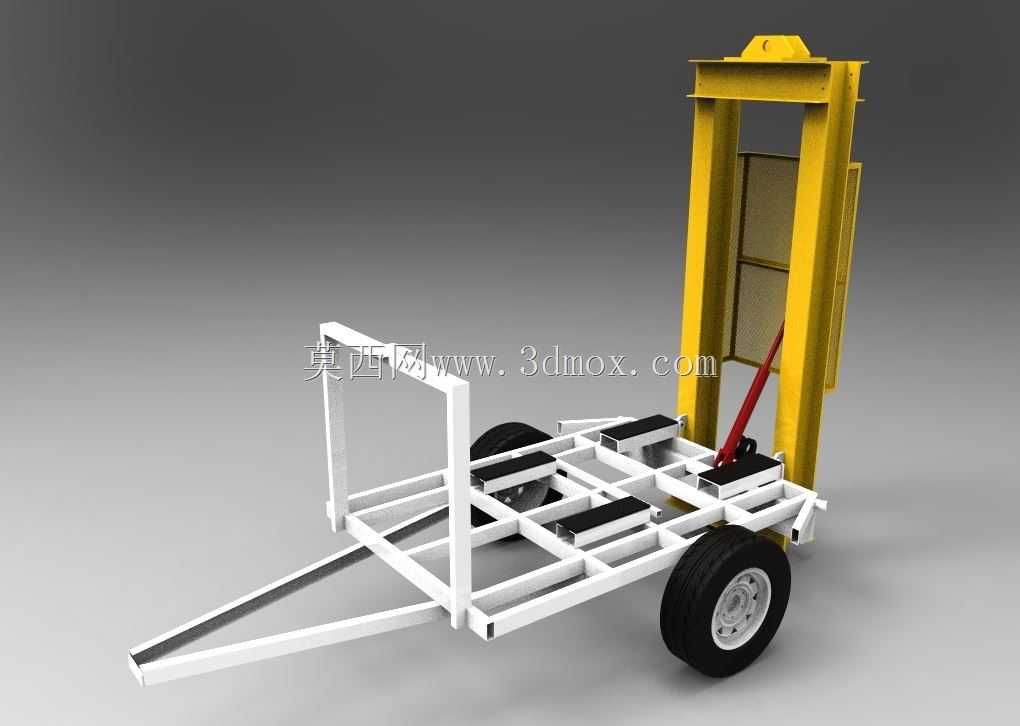

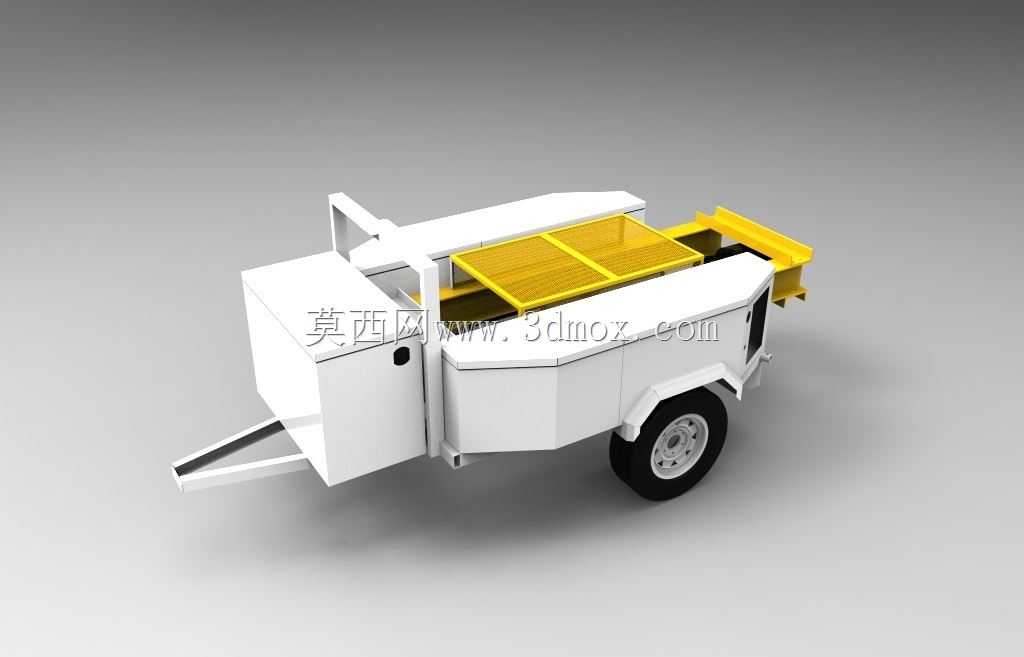

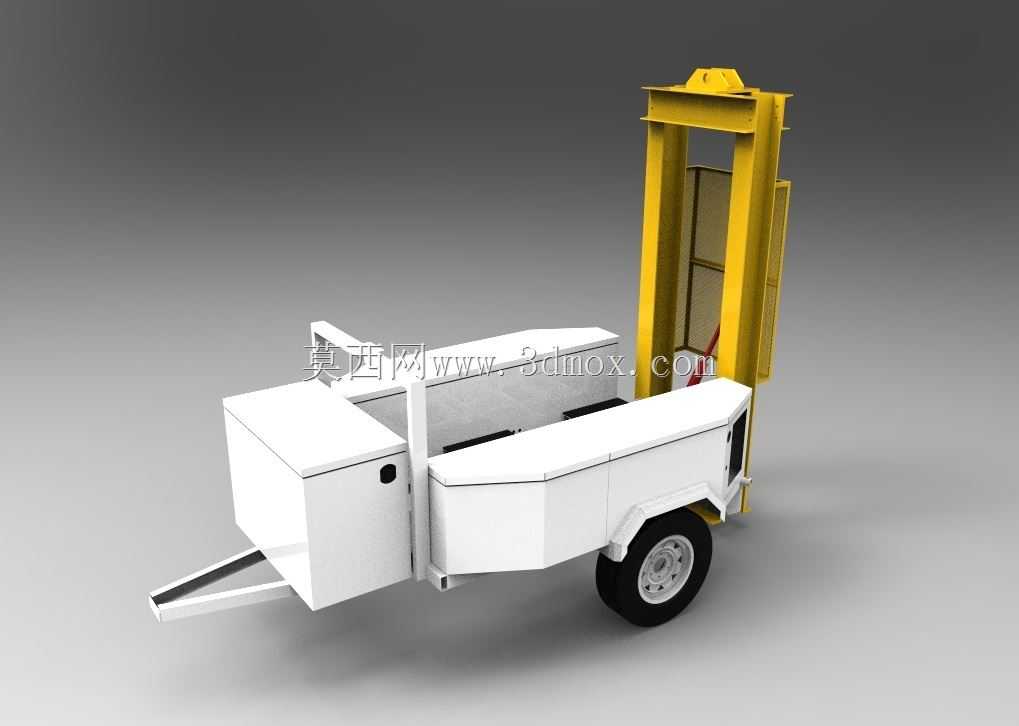

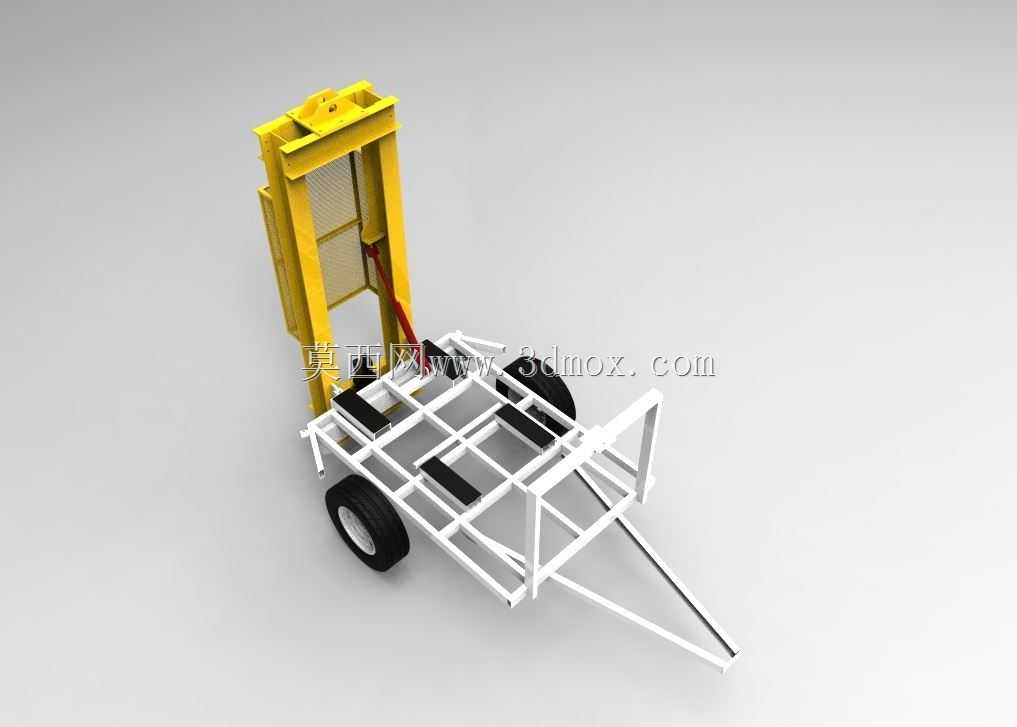

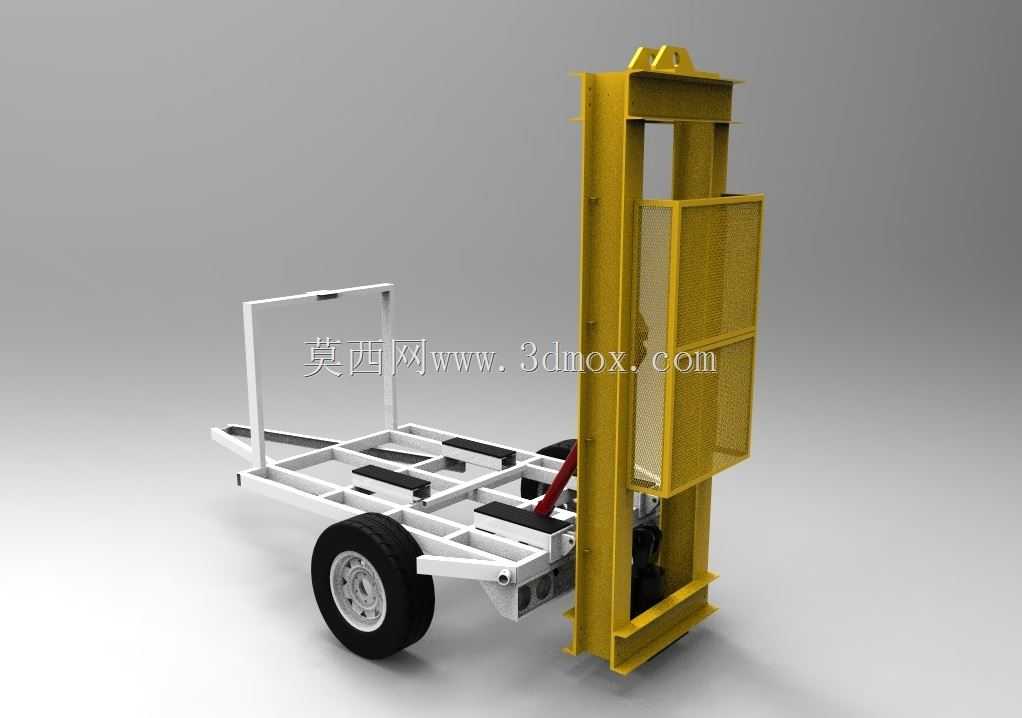

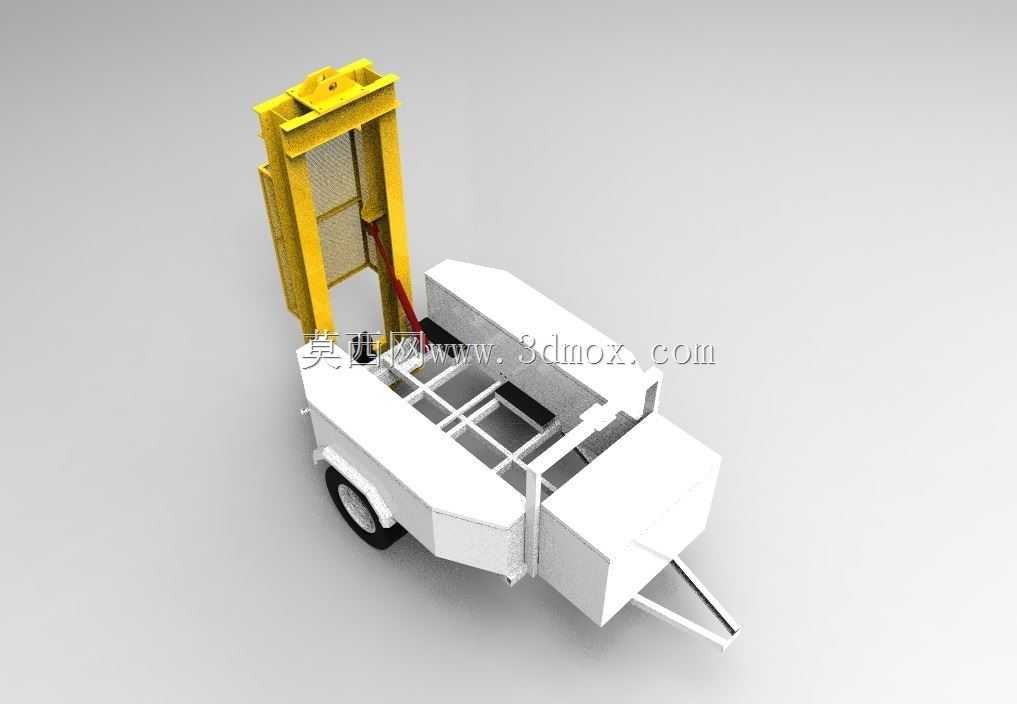

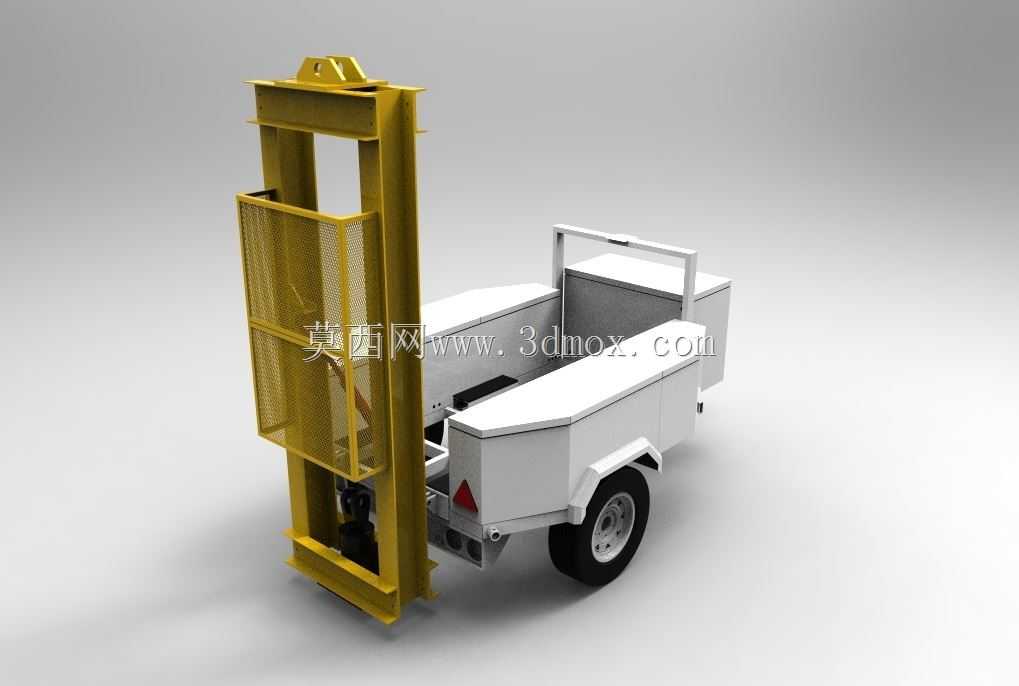

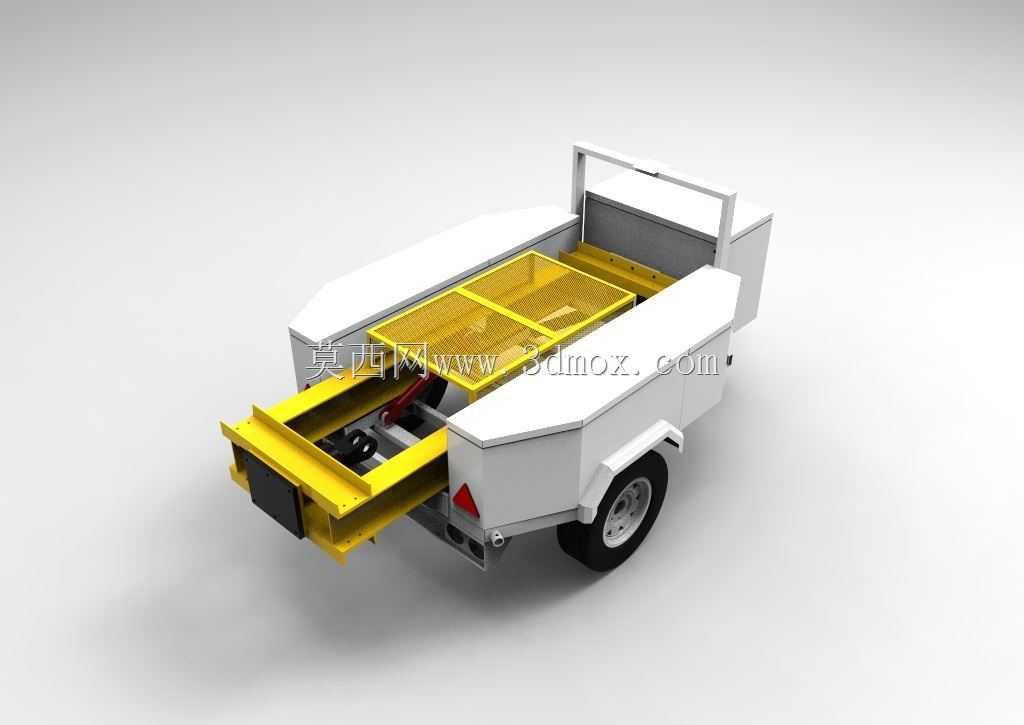

这款定制化场内转运拖车，主要面向厂区内部短距离物料转运、工位间工件配送场景设计，尤其适配需要附带简易升降取放功能的物料周转需求，常见于机械加工车间、仓储库区、装配生产线旁的物料接驳环节，可配合场内牵引车完成批量物料的定点配送，也可单独作为工位旁的临时物料承载与升降作业载体使用。设备主体采用单轮轴拖挂式结构，后部设置标准拖挂连接位，可与常见的场内牵引车、电动叉车拖挂接口匹配，拖挂状态下转弯半径适配常规厂区3米宽通道的通行需求，整车空载状态下的离地间隙满足厂区硬化路面、减速带的通行要求，不会出现底盘剐蹭问题。车身承载舱采用分体式箱型结构，两侧设置凸起的设备安装舱，可内置液压动力单元、蓄电池等配套部件，中间平整承载面可放置周转箱、工装托盘、待加工工件，承载面边缘设置限位凸起，避免转运过程中物料滑落。车身前部集成的门架式升降结构，采用型钢焊接成型框架，内侧设置滑动导轨，可配套货叉、载物平台完成最高1.2米行程的升降作业，升降架侧面加装防护网，避免作业过程中人员肢体误入升降行程范围引发安全隐患，升降架顶部设置吊点，也可配合车间行吊完成整车的吊装转场。设计阶段优先考虑了厂内使用的实用性，车身外侧设置反光标识，满足厂区内低光照环境下的通行警示需求，轮组采用实心橡胶轮胎，适配厂区硬化路面的长期使用，避免充气轮胎在车间内被金属切屑扎损的问题。升降结构与承载舱采用螺栓连接的模块化设计，可根据实际使用需求快速拆卸升降架，转换为普通平板拖车使用，安装边界上，升降架安装后整车总长度控制在3.2米以内，宽度1.4米，可顺利通过厂区标准防火门、货运电梯，适配多层车间的转运需求。整车结构件采用折弯焊接工艺，在保证结构强度的前提下尽可能降低自重，承载额定载荷状态下，车架的形变控制在允许范围内，不会出现长期使用后的车架变形问题，轮轴位置采用重载型轴承，满足频繁启停、拖行的工况使用要求。
