电气开关注塑成型用注射模具结构

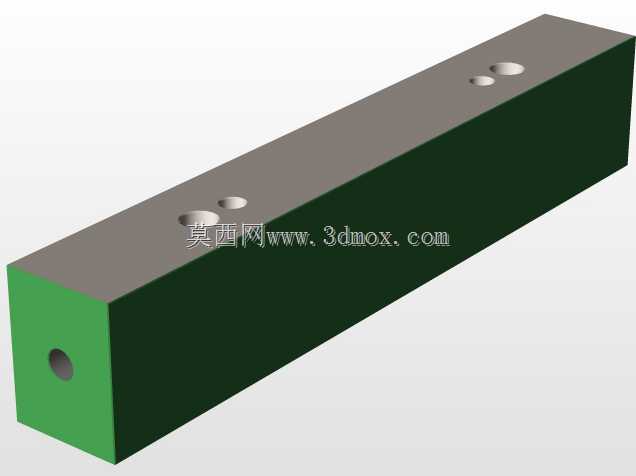

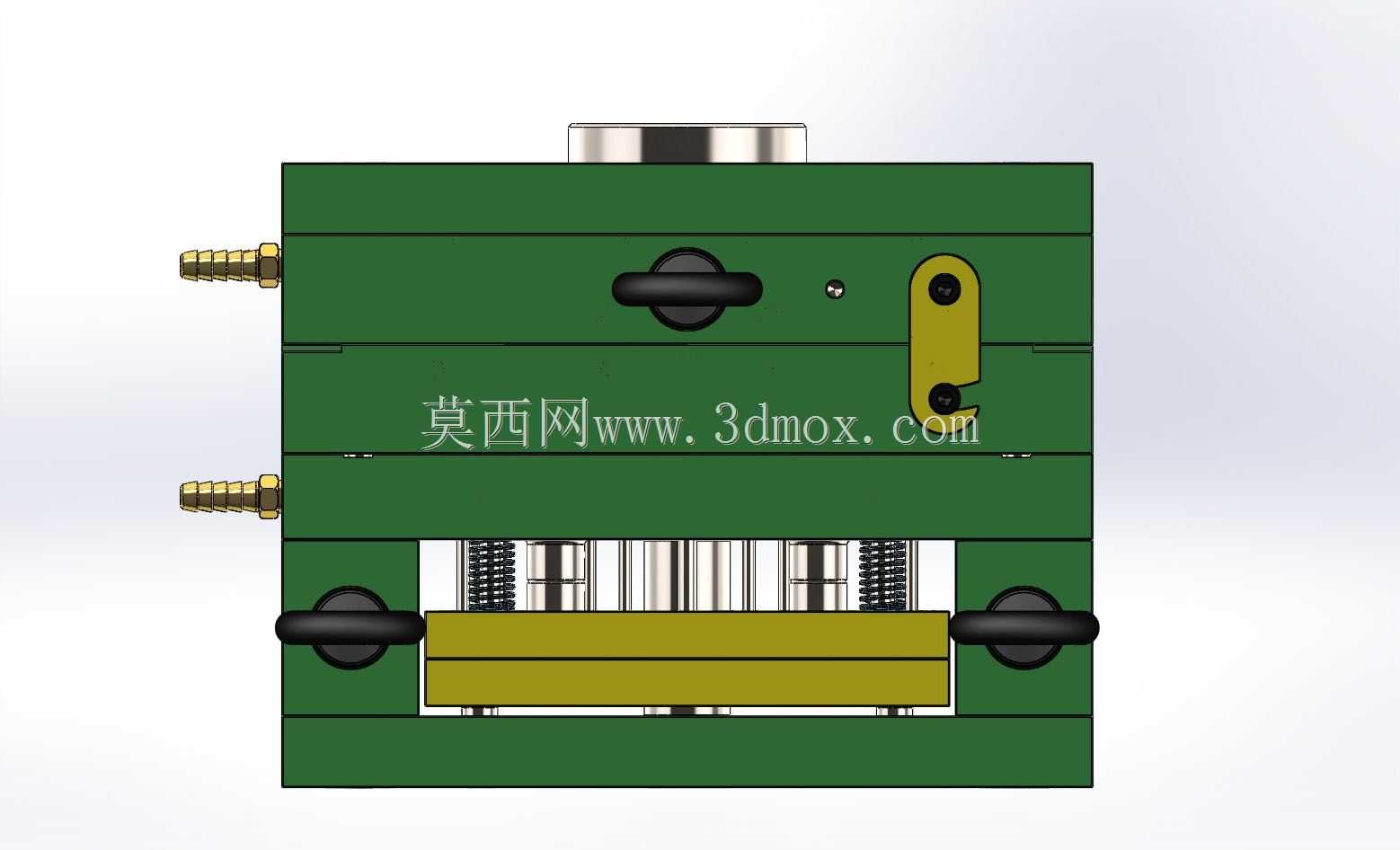

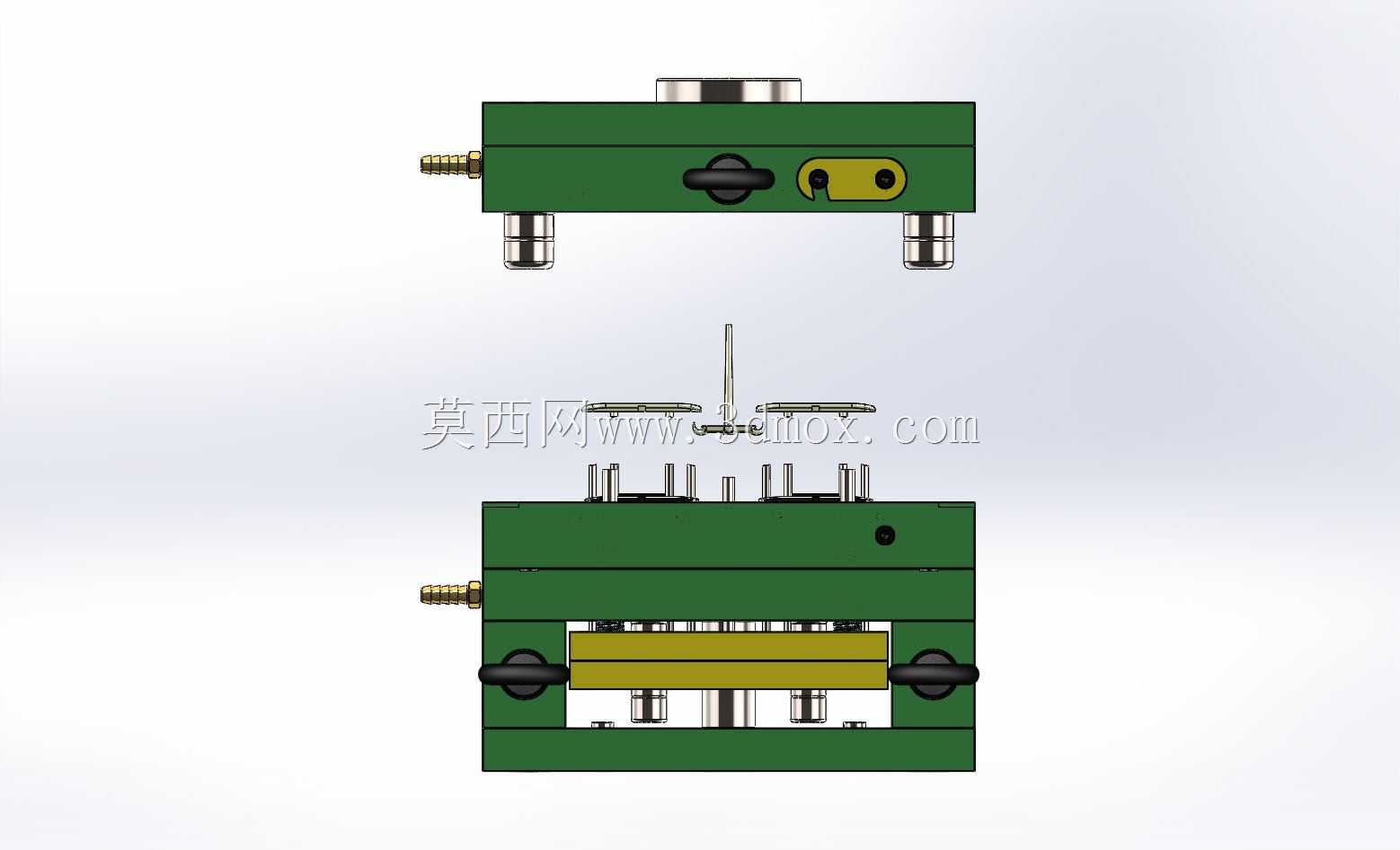

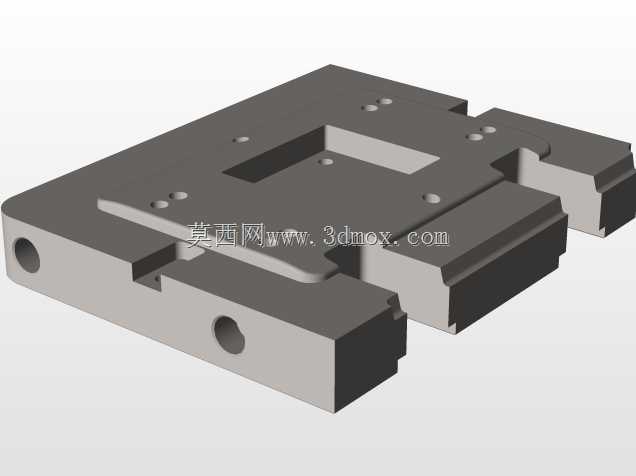

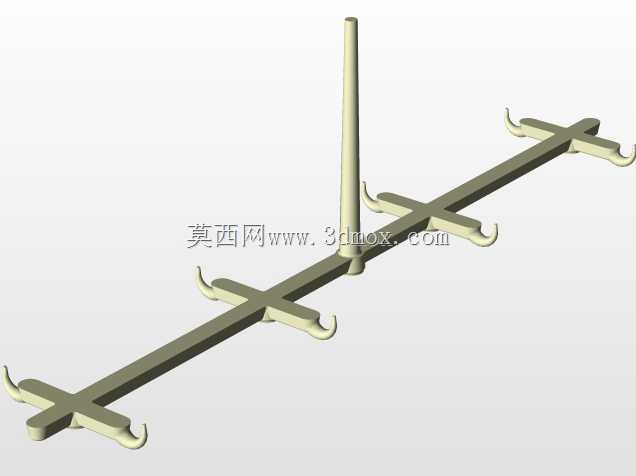

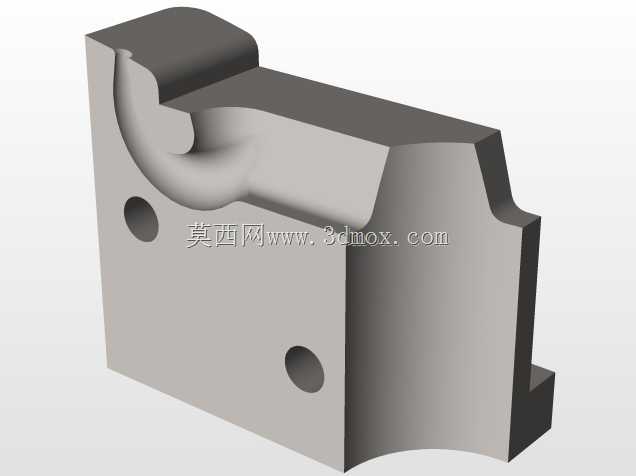

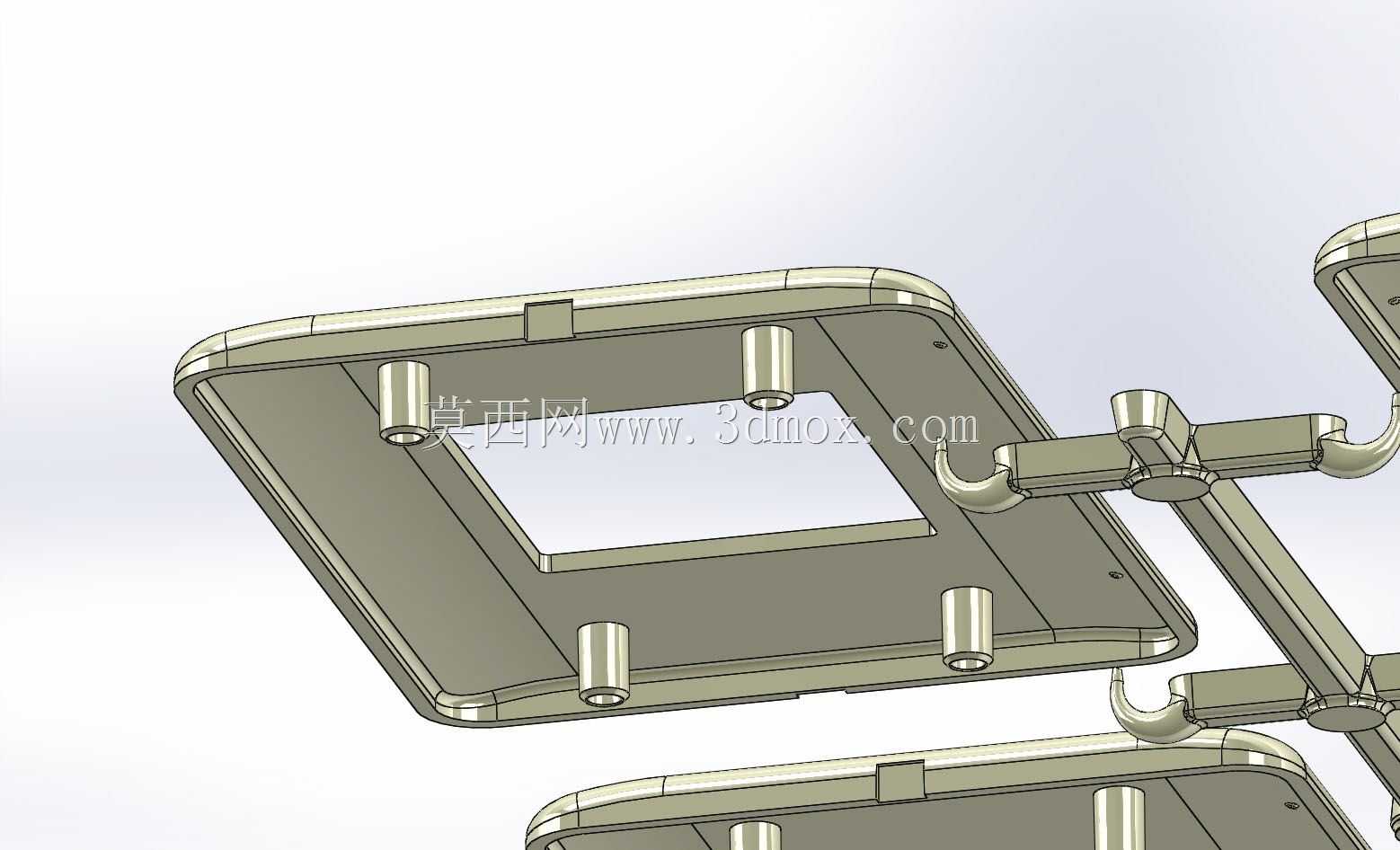

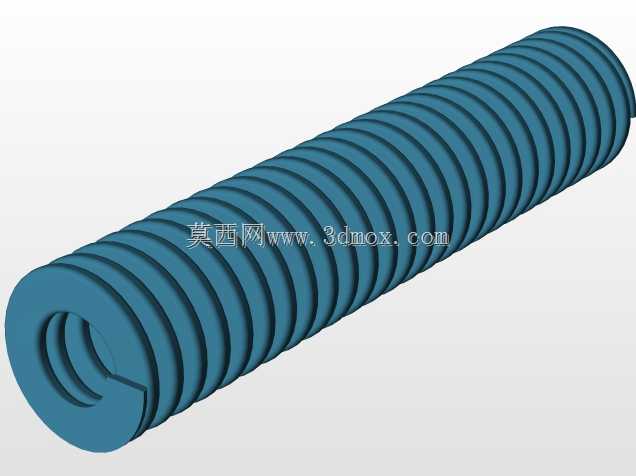

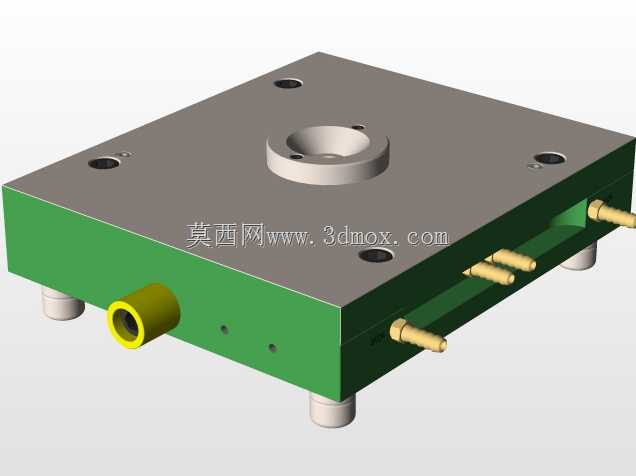

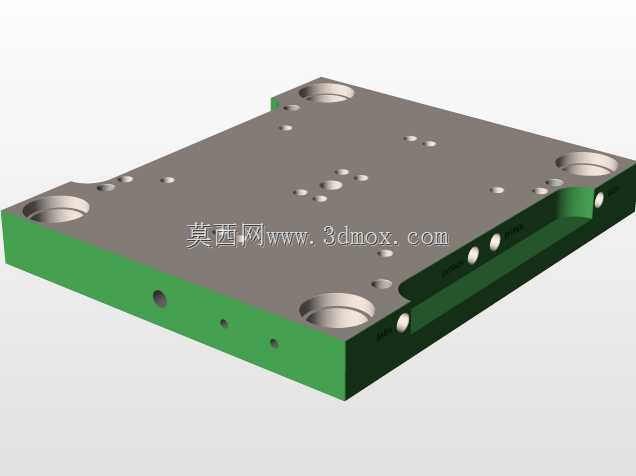

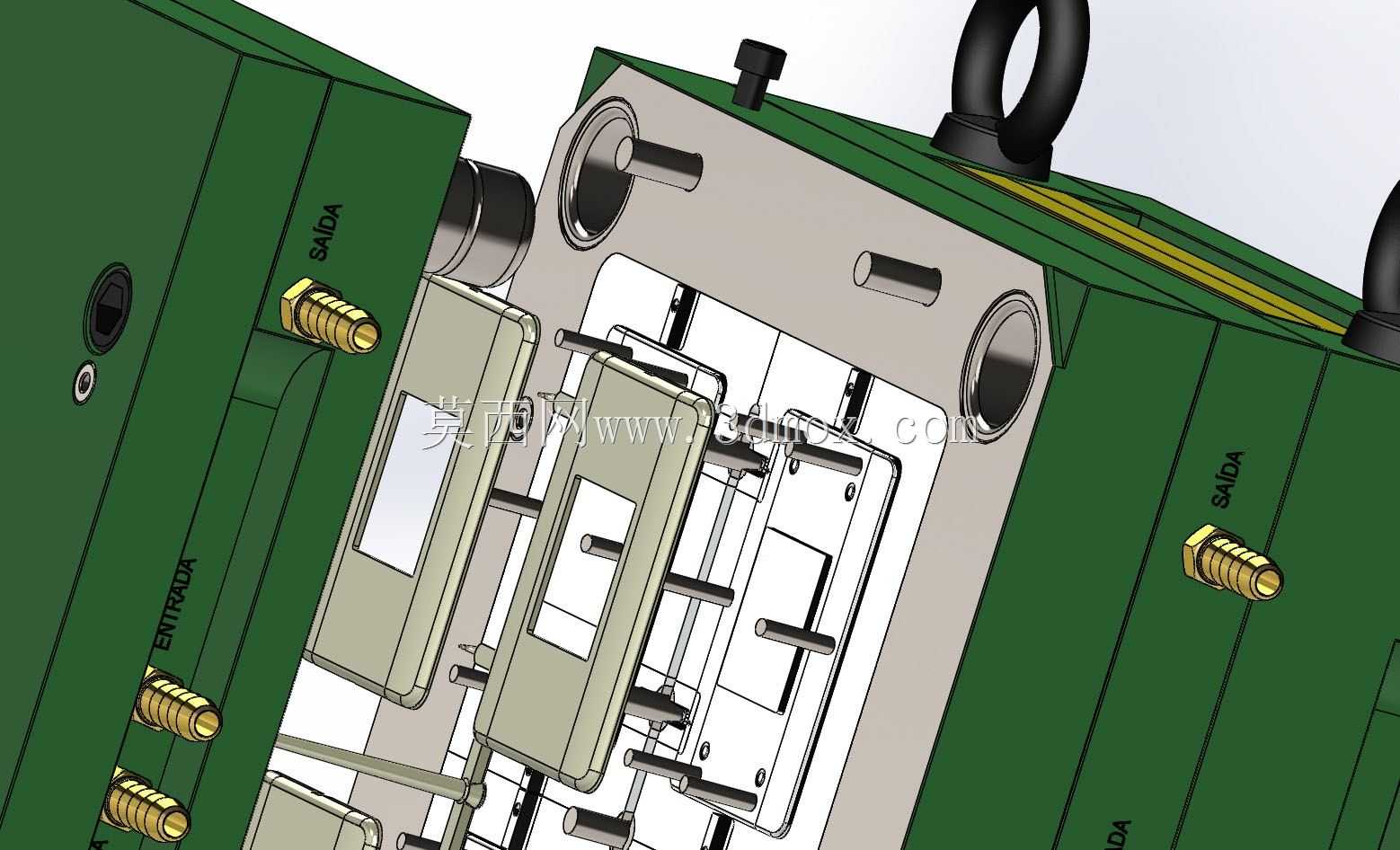

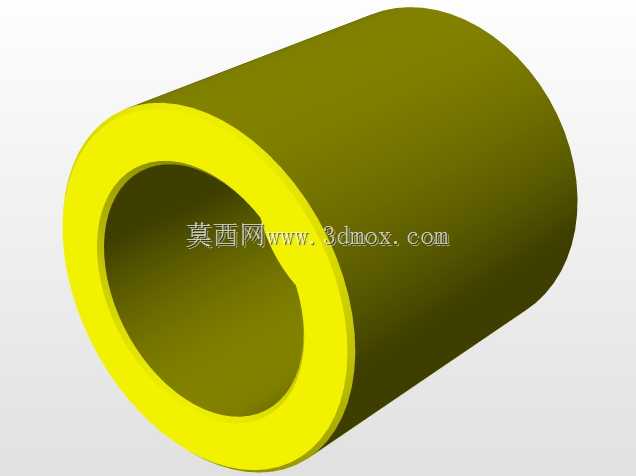

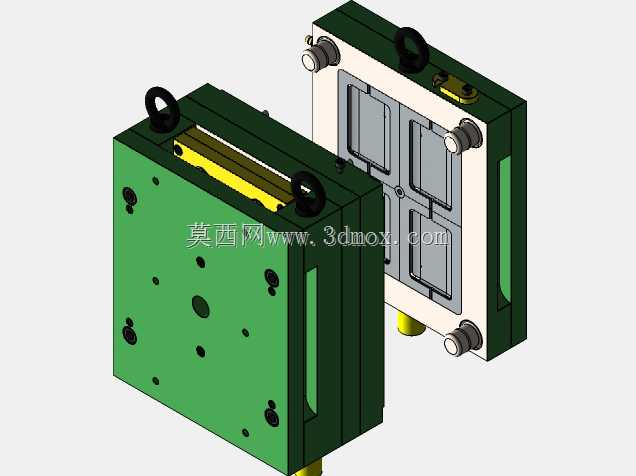

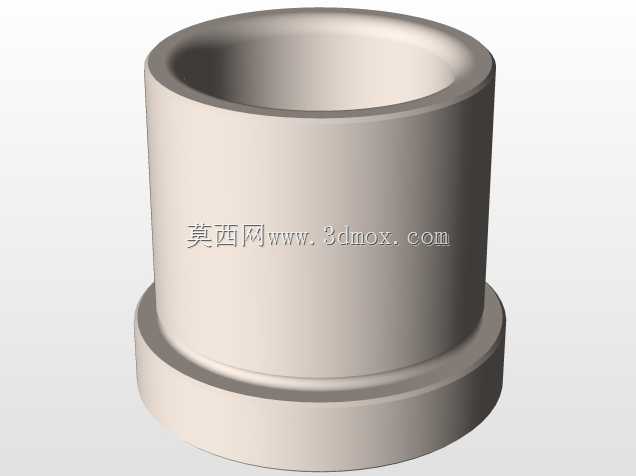

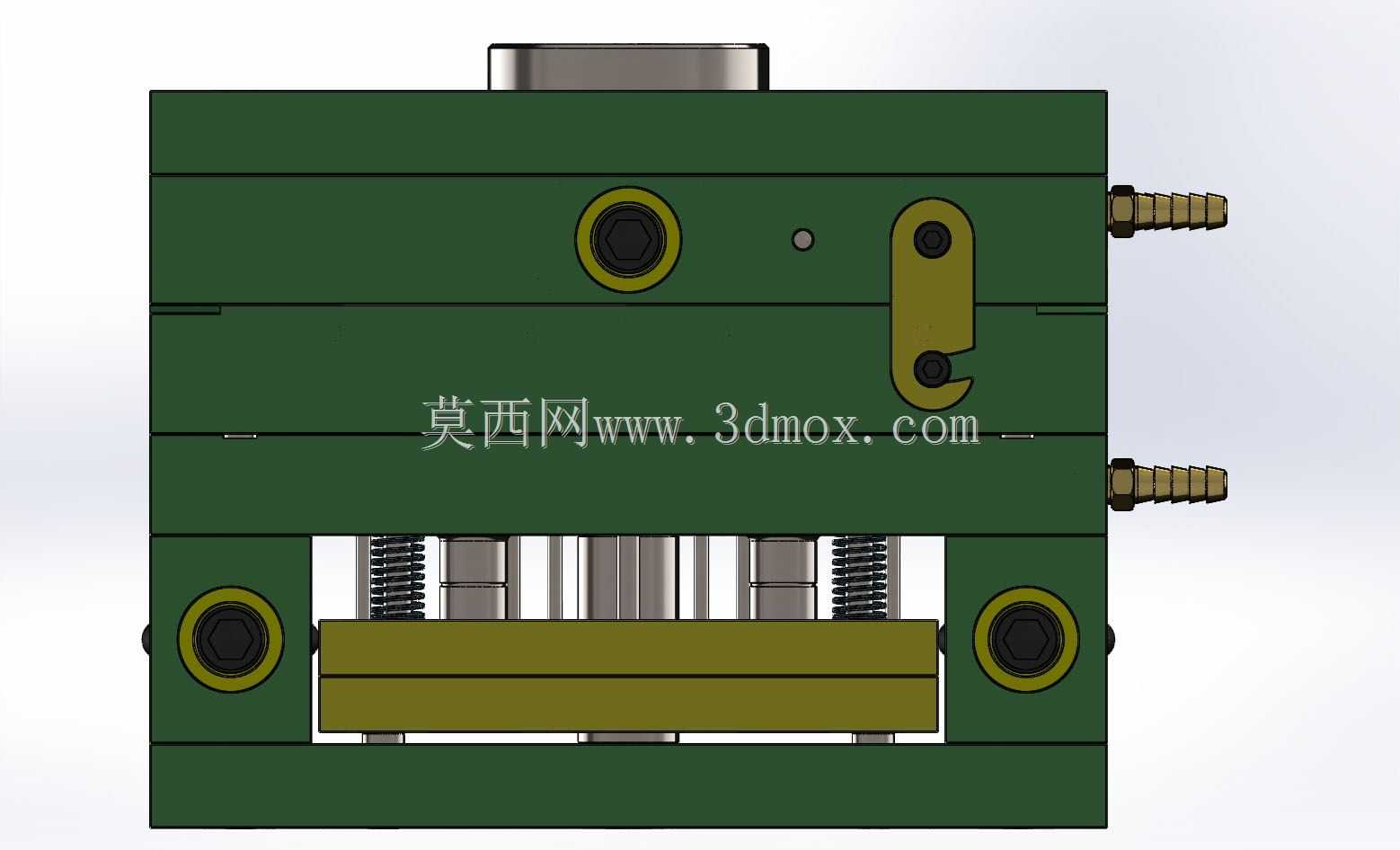

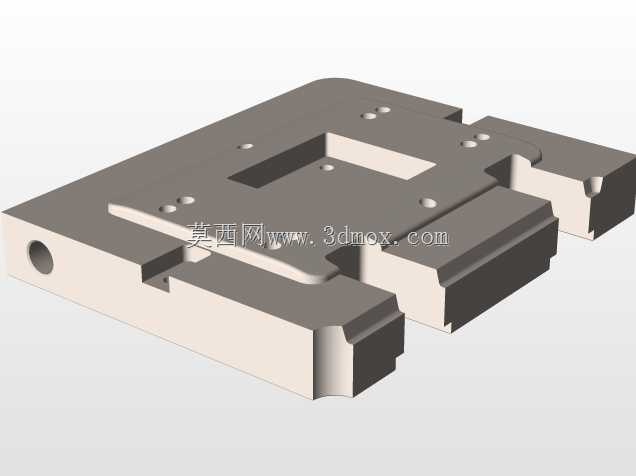

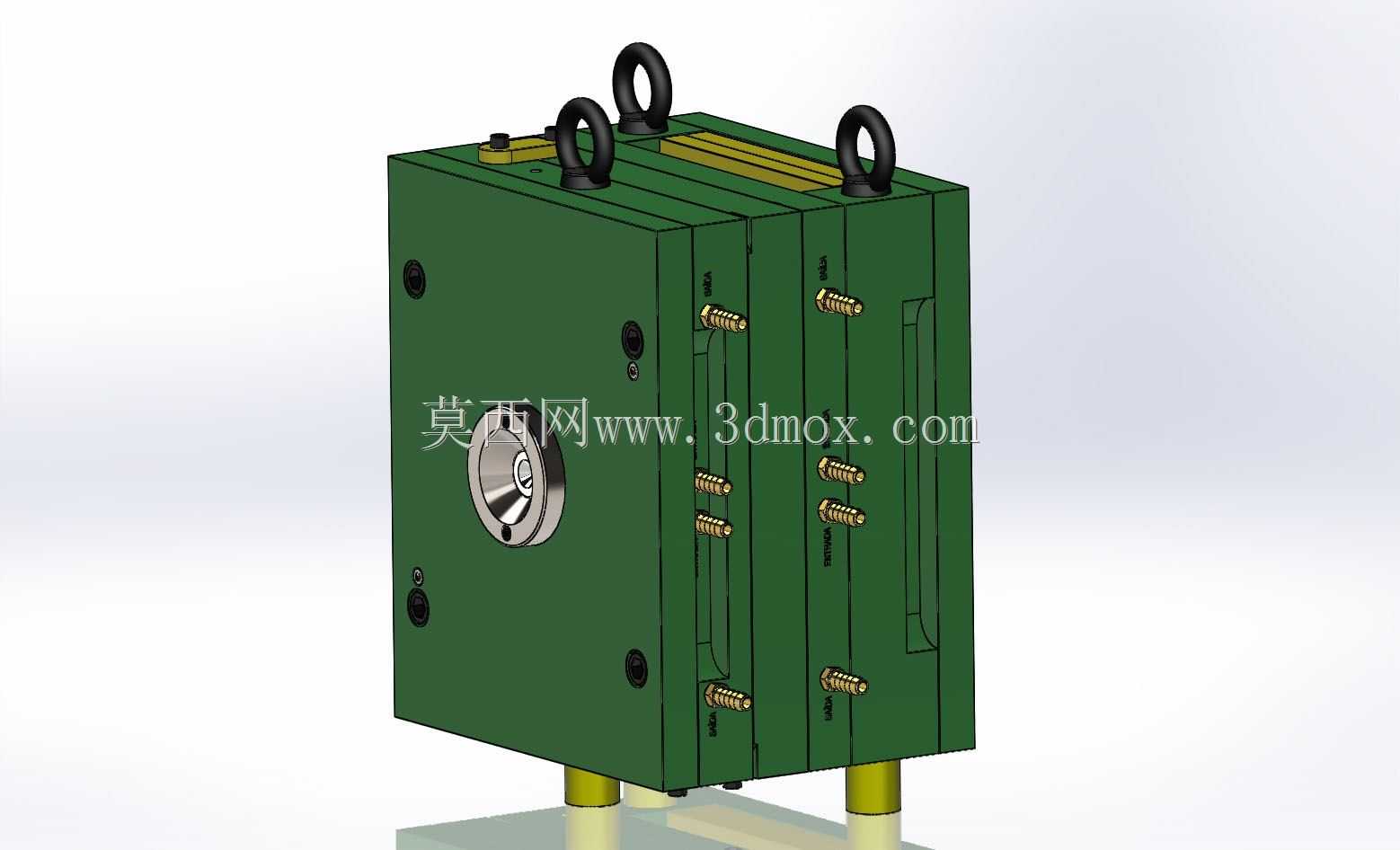

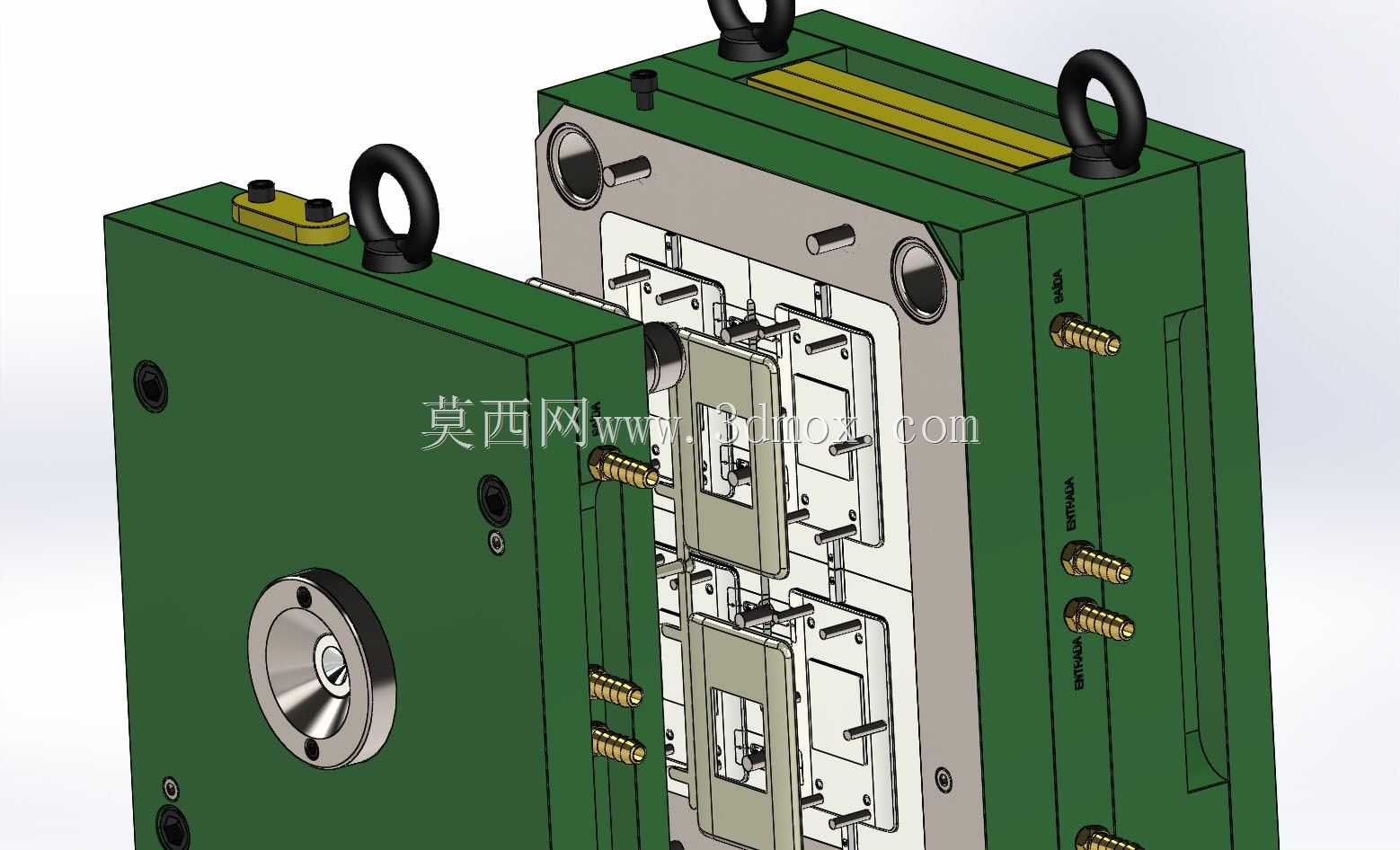

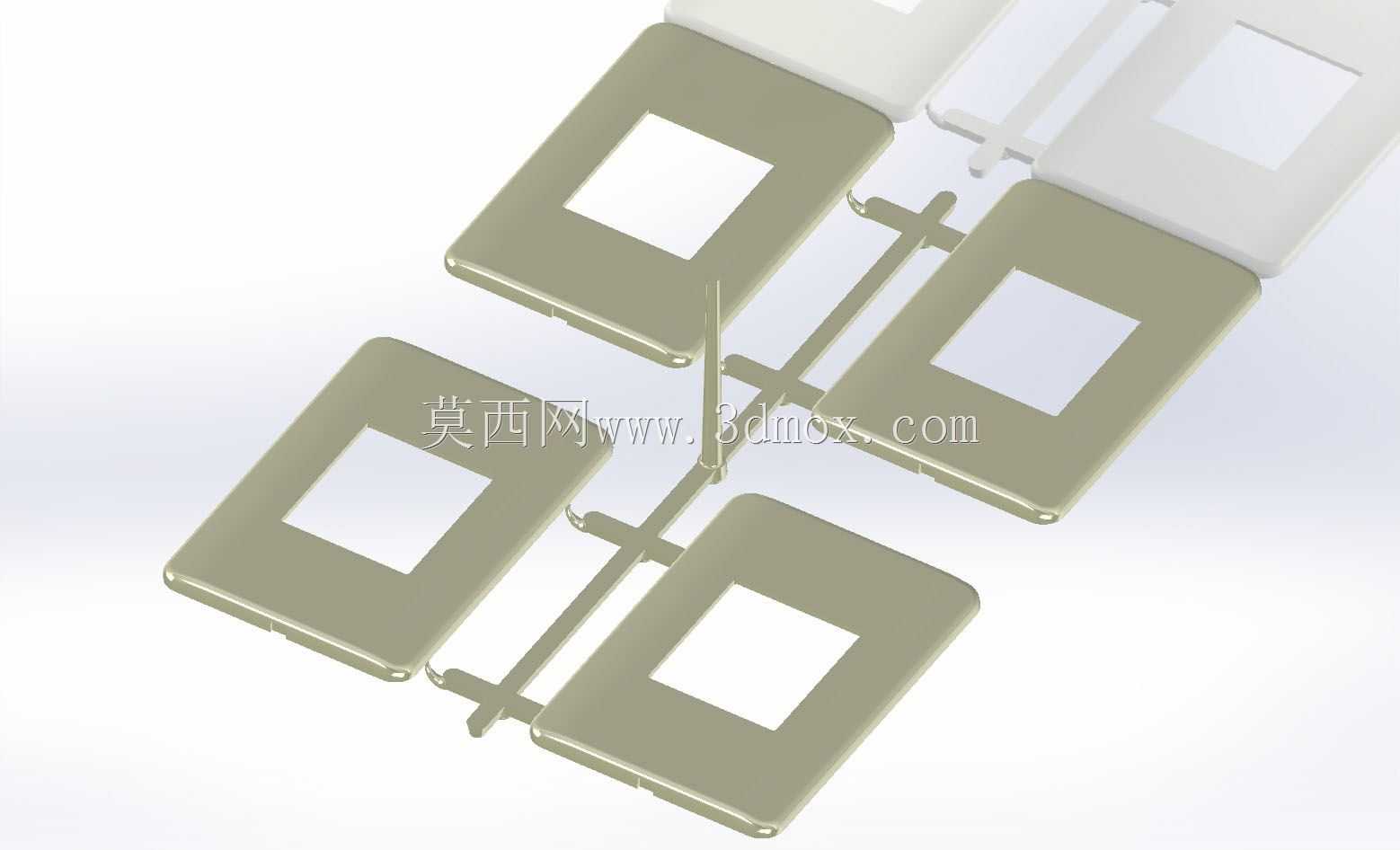

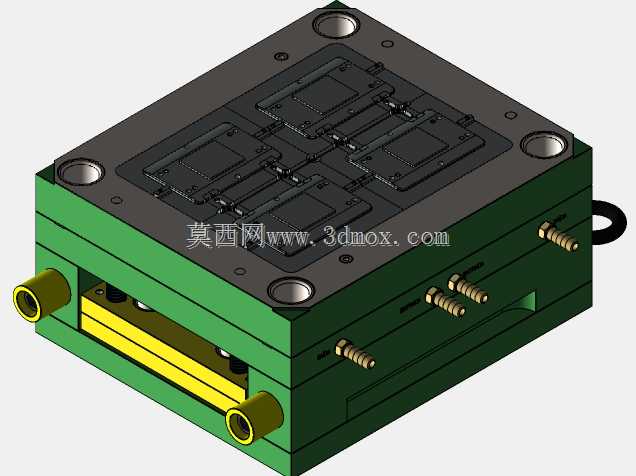

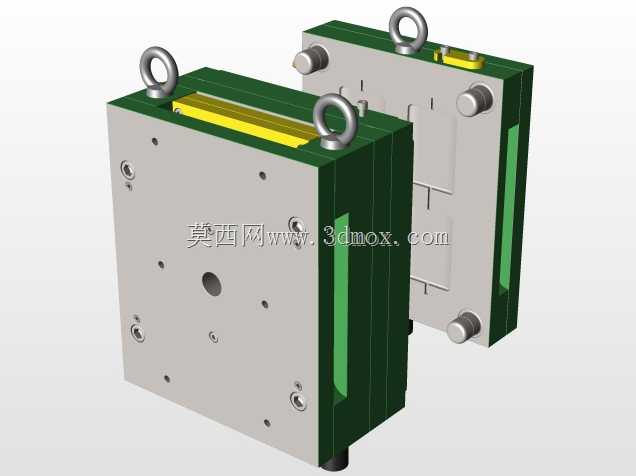

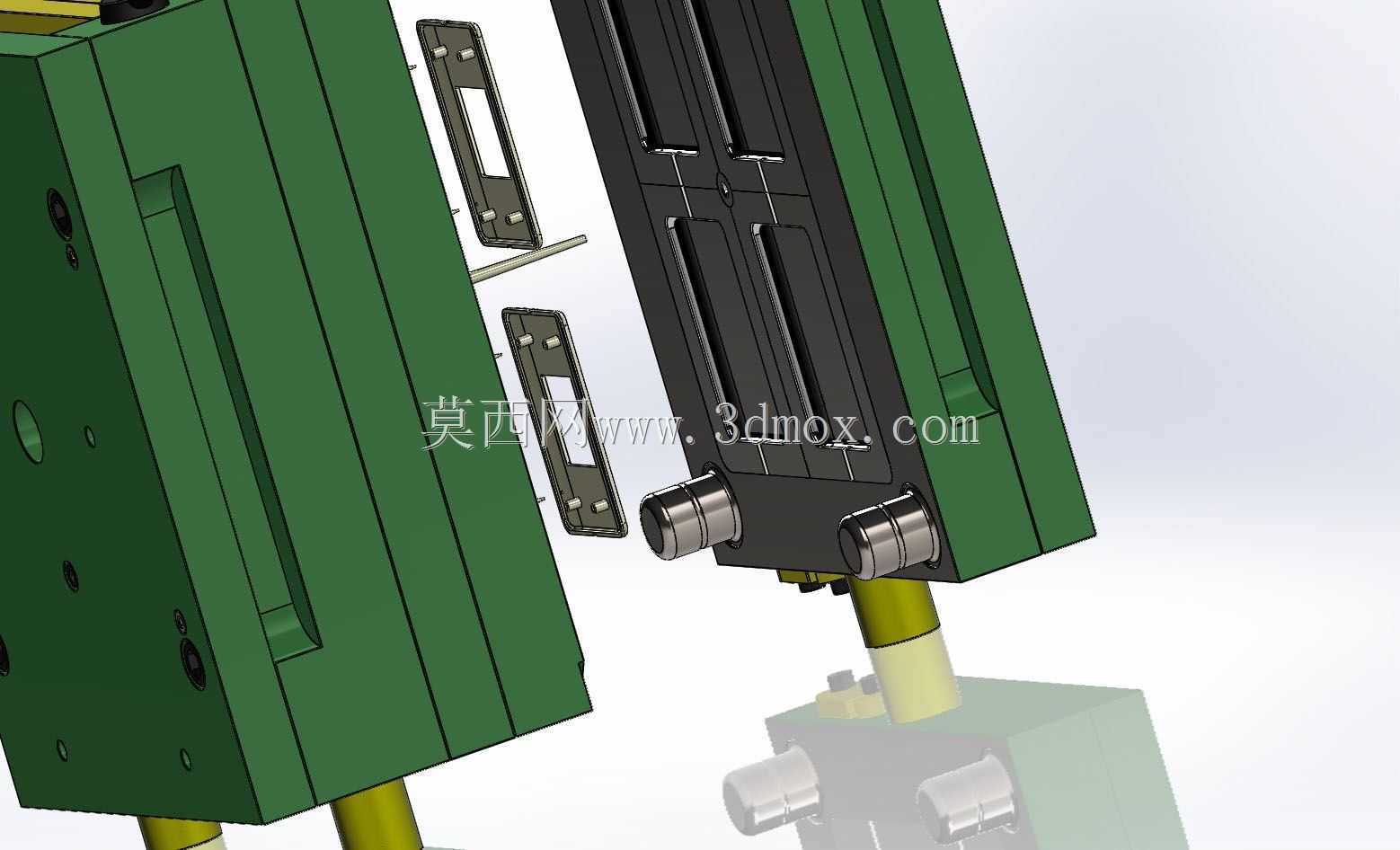

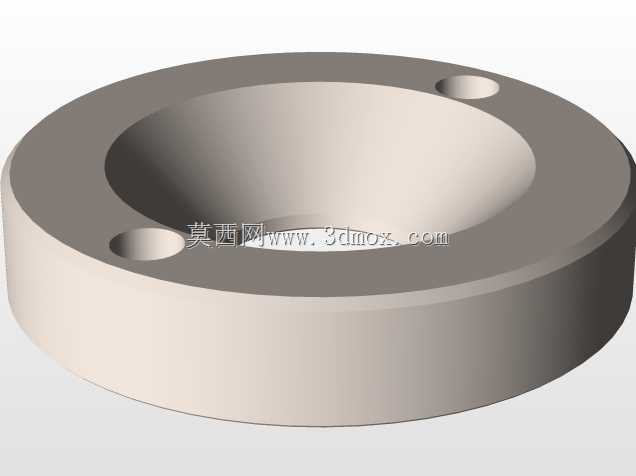

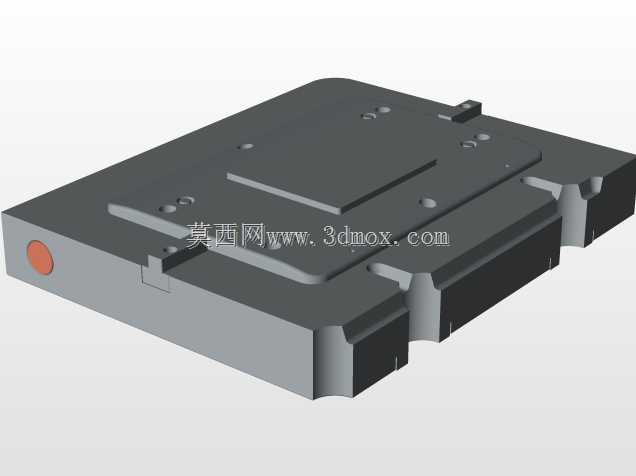

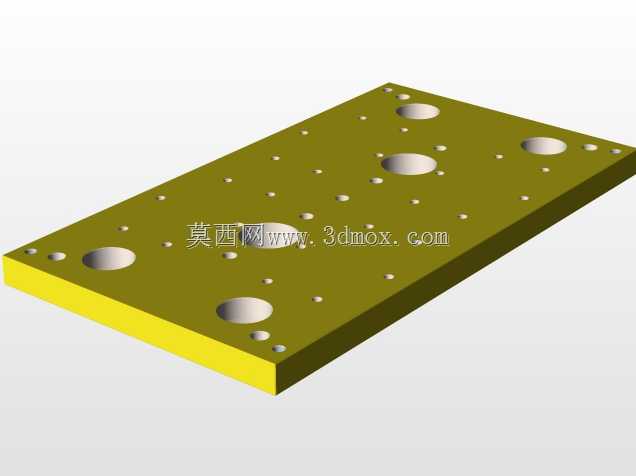

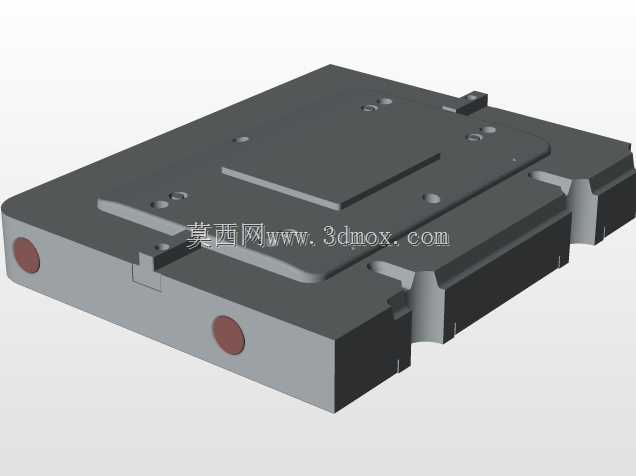

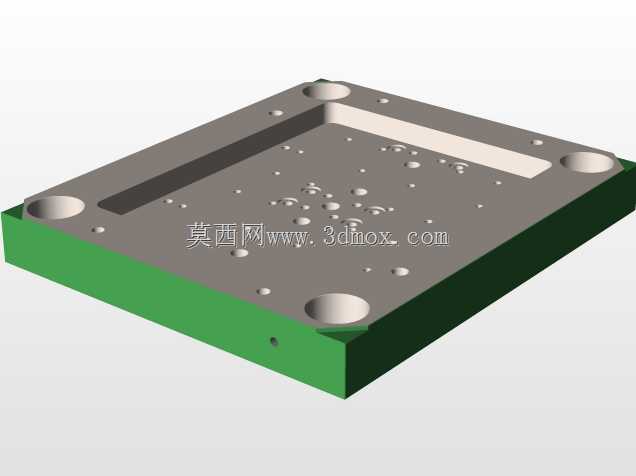

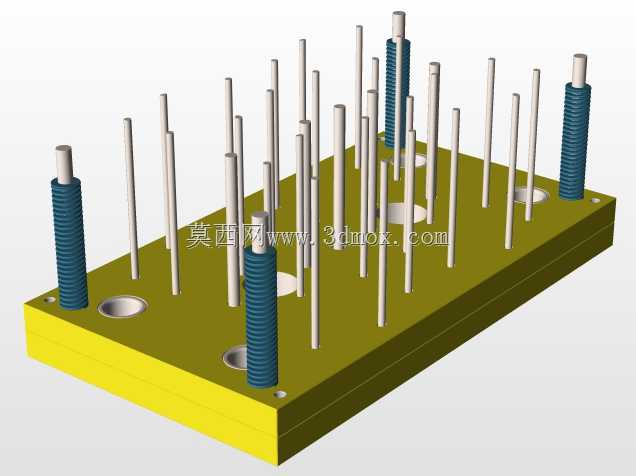

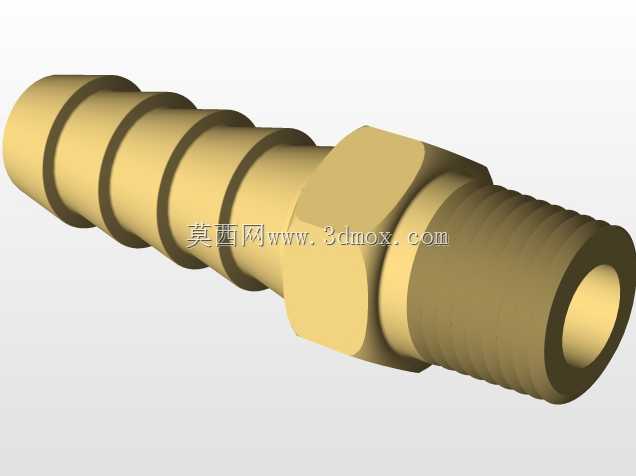

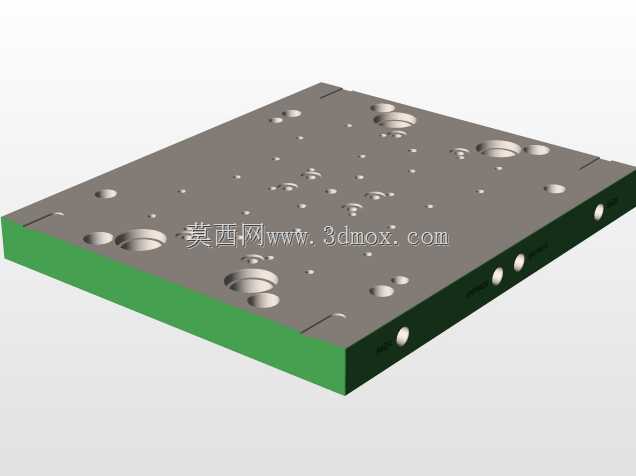

这套模具结构主要应用于低压电气领域的墙壁开关、小型断路器操作按键等电气开关类塑胶零件的批量注塑生产场景，是连接塑胶原料熔融塑化与成品零件成型的核心工艺载体，适配卧式注塑机的安装使用需求，可在连续生产工况下完成电气开关塑胶件的充型、冷却、脱模全流程作业，满足电气类塑胶件对尺寸精度、外观一致性的量产要求。从实际用途来看，该模具针对电气开关类零件薄壁、带装配卡扣、外观面无瑕疵的成型需求设计，可将熔融状态的工程塑胶原料通过高压注入闭合模腔，经冷却固化后得到符合装配公差的开关塑胶壳体、按键等零件，成型后的零件可直接进入后续的电气元件组装工序，无需额外的大量修整加工。在功能特性上，该模具采用多层叠合的模架结构，顶部设置的吊环结构可满足模具吊装转运、上机安装的承重需求，模架侧面布置的多组调节螺栓可实现合模精度的微调、锁紧，保证分型面贴合紧密无飞边产生；模具底部的支撑柱可匹配注塑机的动模安装工位，保证生产过程中模架的受力稳定性，避免长期生产出现模架变形影响成型精度；侧向布置的结构可对应开关零件的侧凹、卡扣特征，实现侧向抽芯动作，保证零件成型后可顺利脱模无卡滞。设计思路上，该模具围绕电气开关零件的结构特征排布模腔，平衡进胶路径保证各模腔充型一致，冷却水道沿模腔轮廓均匀布置，可快速带走塑胶固化过程中释放的热量，缩短成型周期，同时模架采用标准化的模胚结构，易损部件可快速更换，降低生产过程中的维护成本。在安装边界上，该模具整体为方正立式结构，模架整体宽度适配常规200吨级卧式注塑机的拉杆间距，底部支撑柱的孔位可匹配注塑机动模板的标准安装螺孔，顶部吊环的承重满足整模吊装的安全要求，合模行程适配开关零件的脱模距离需求，无需对注塑机进行额外改造即可完成上机安装调试。
