多腔弯管接头注塑成型模具结构

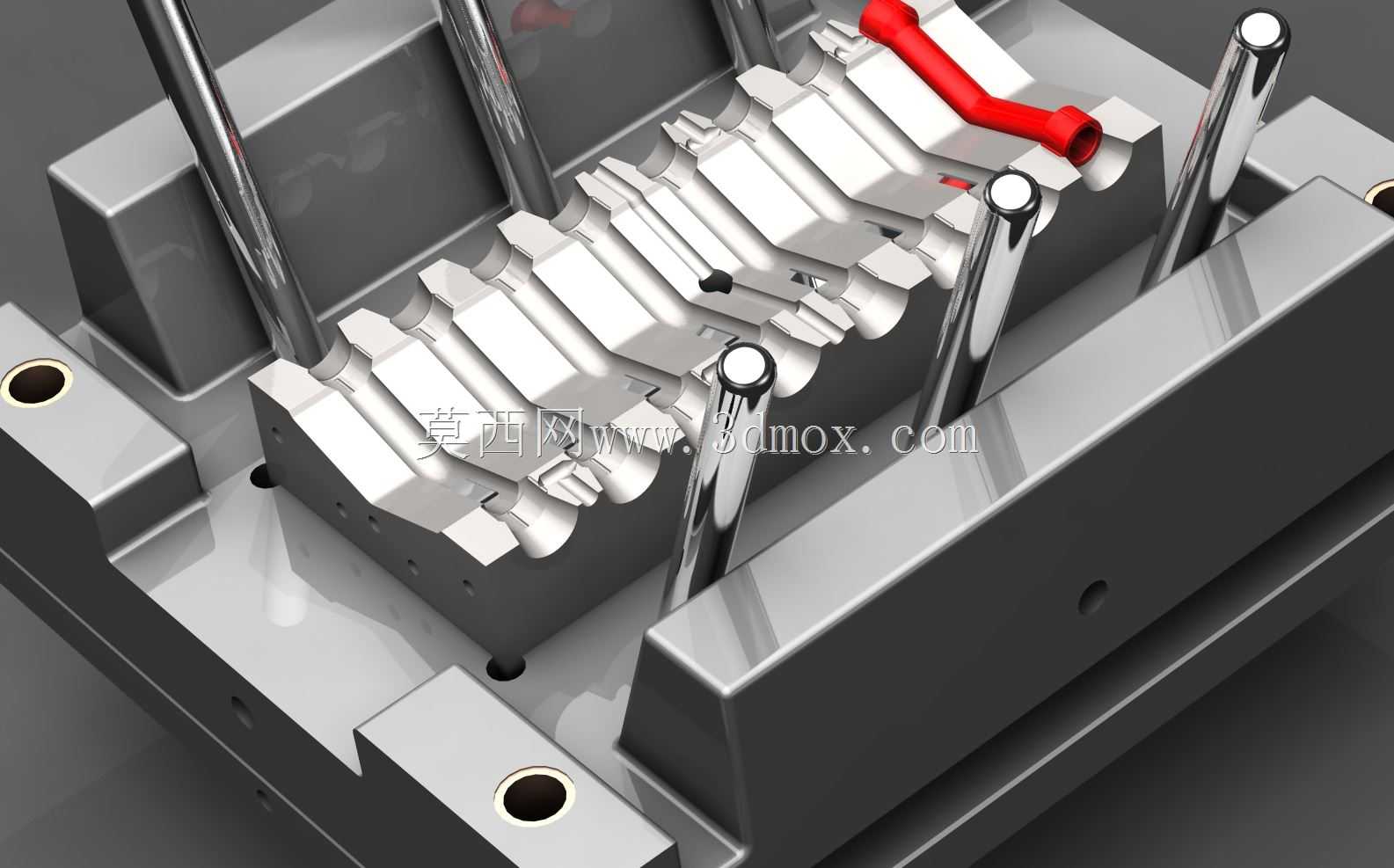

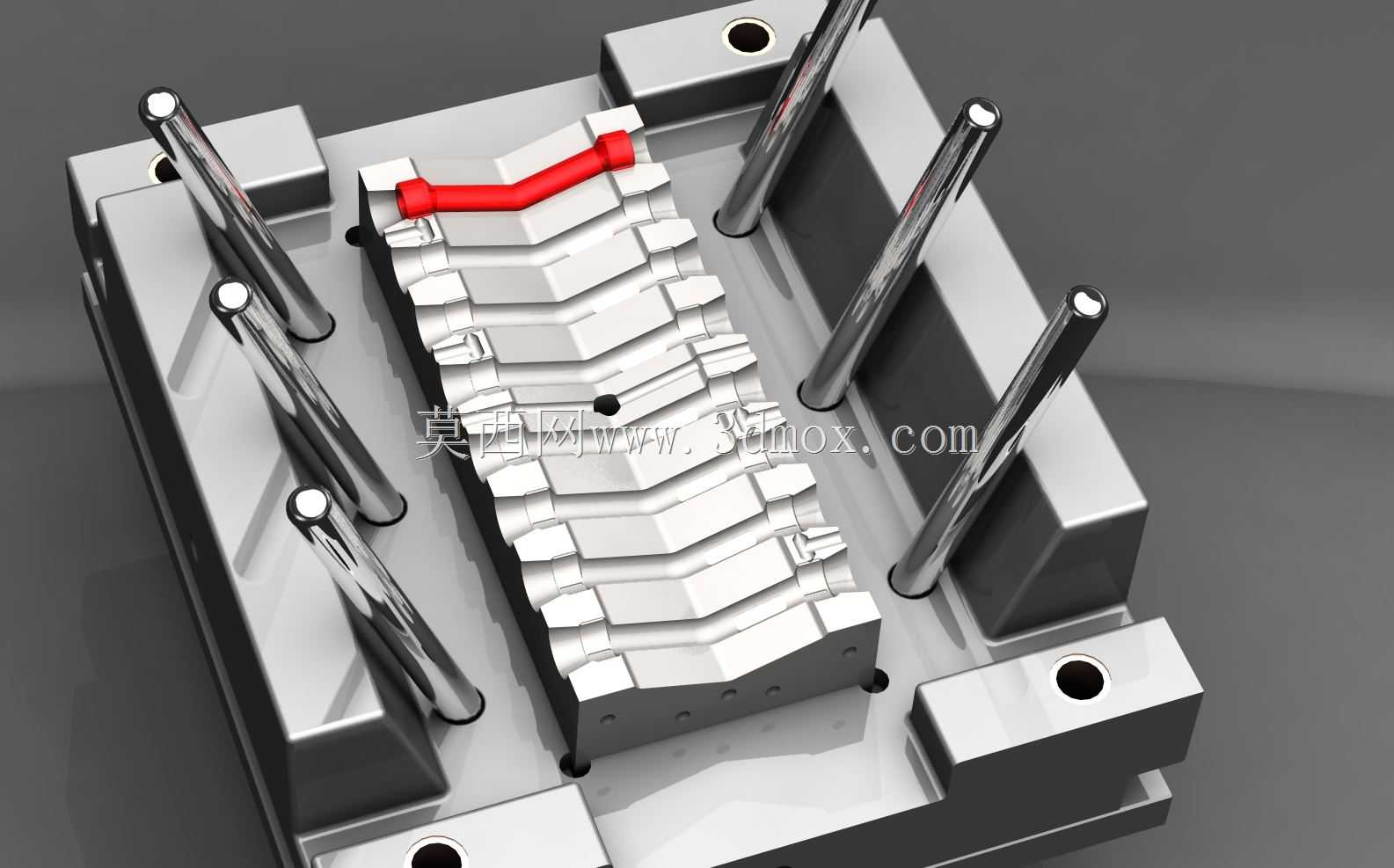

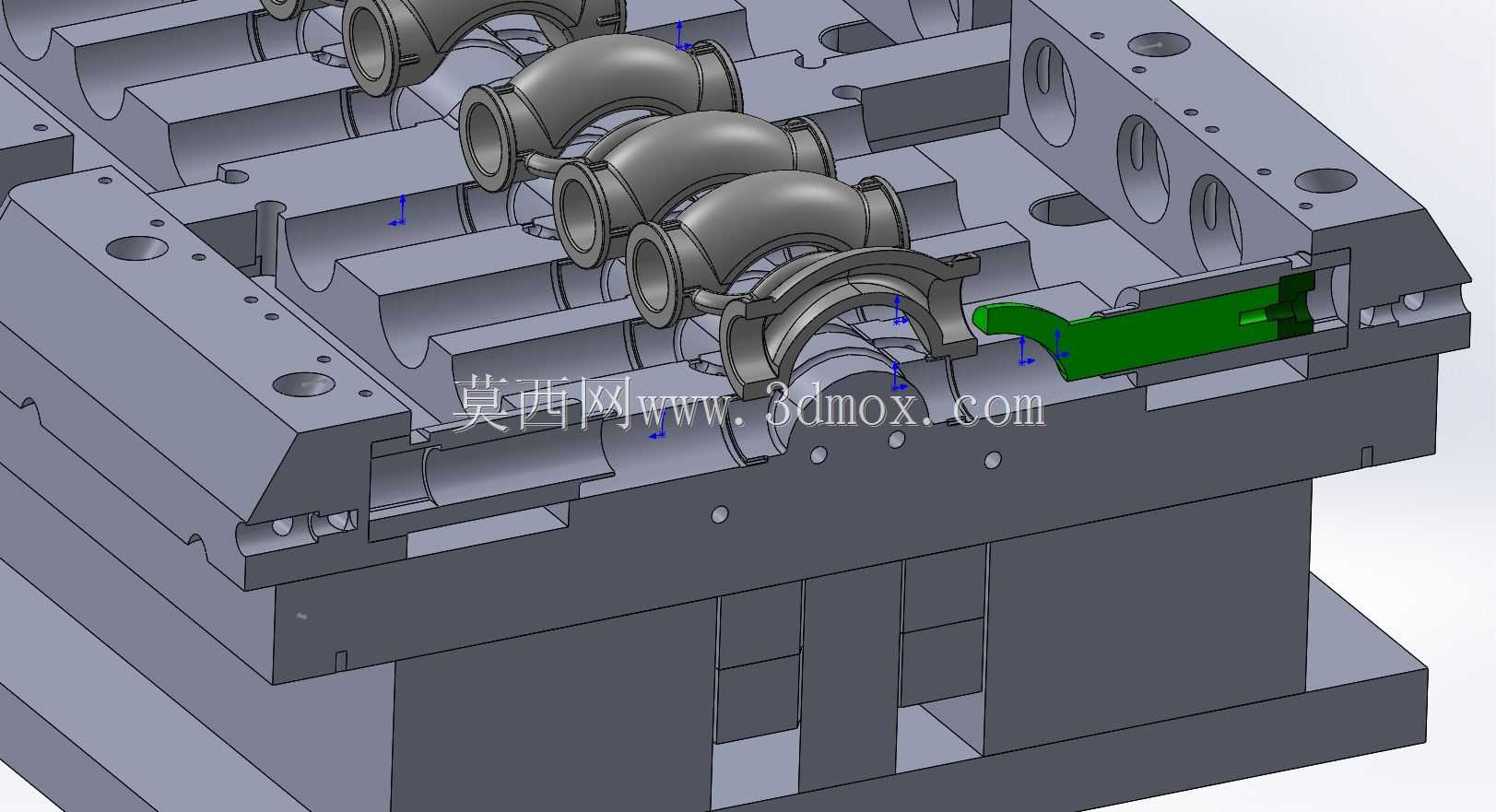

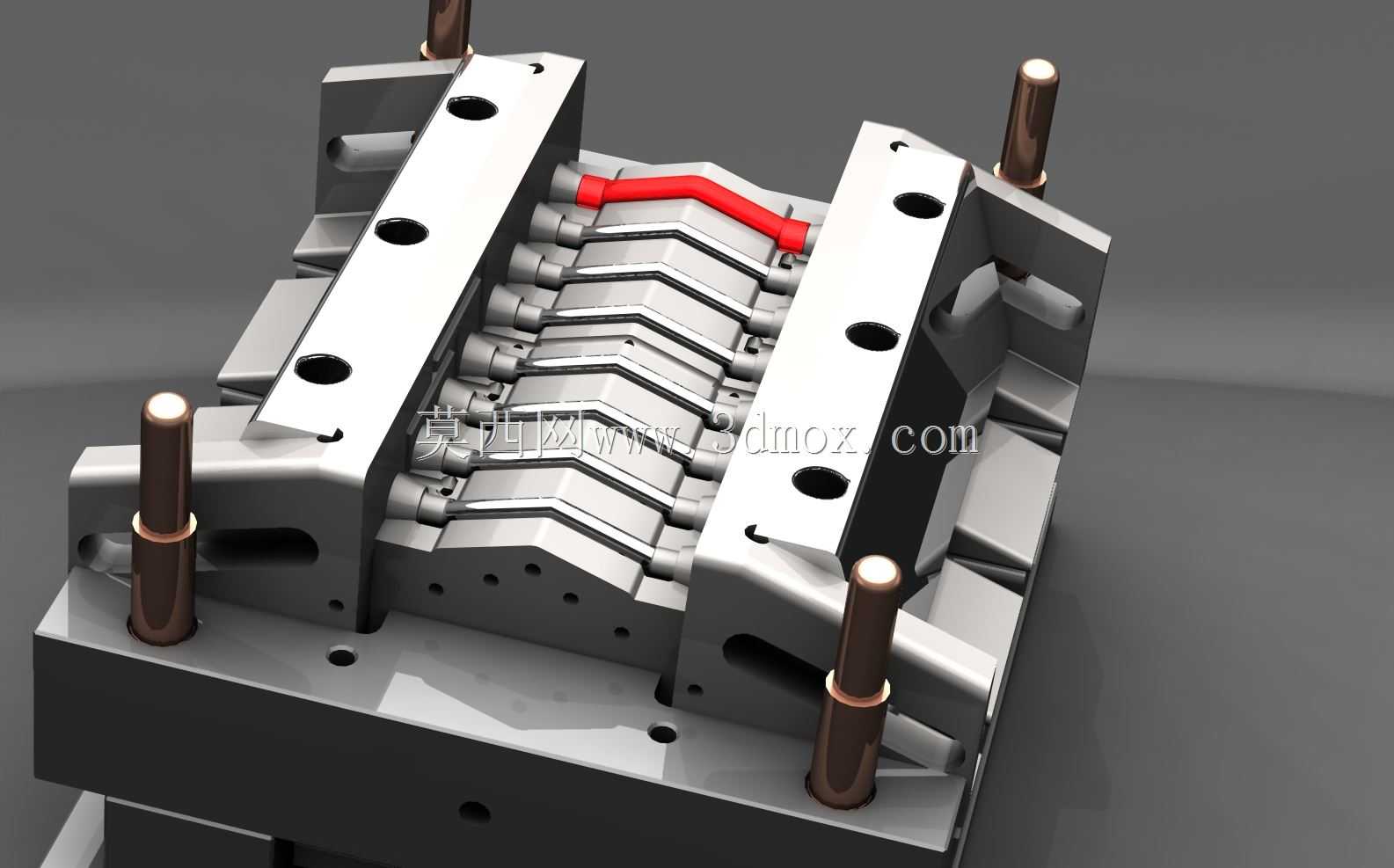

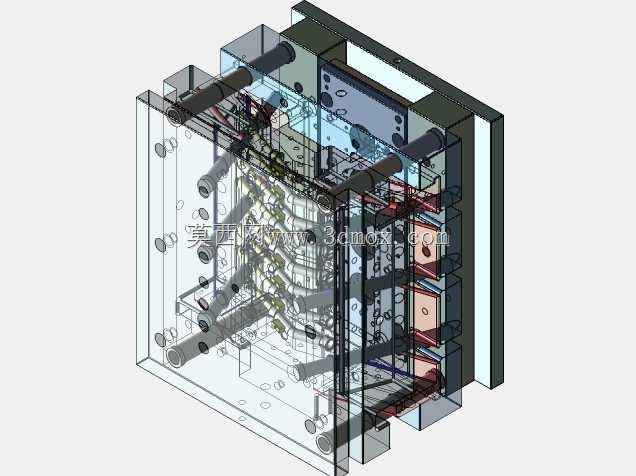

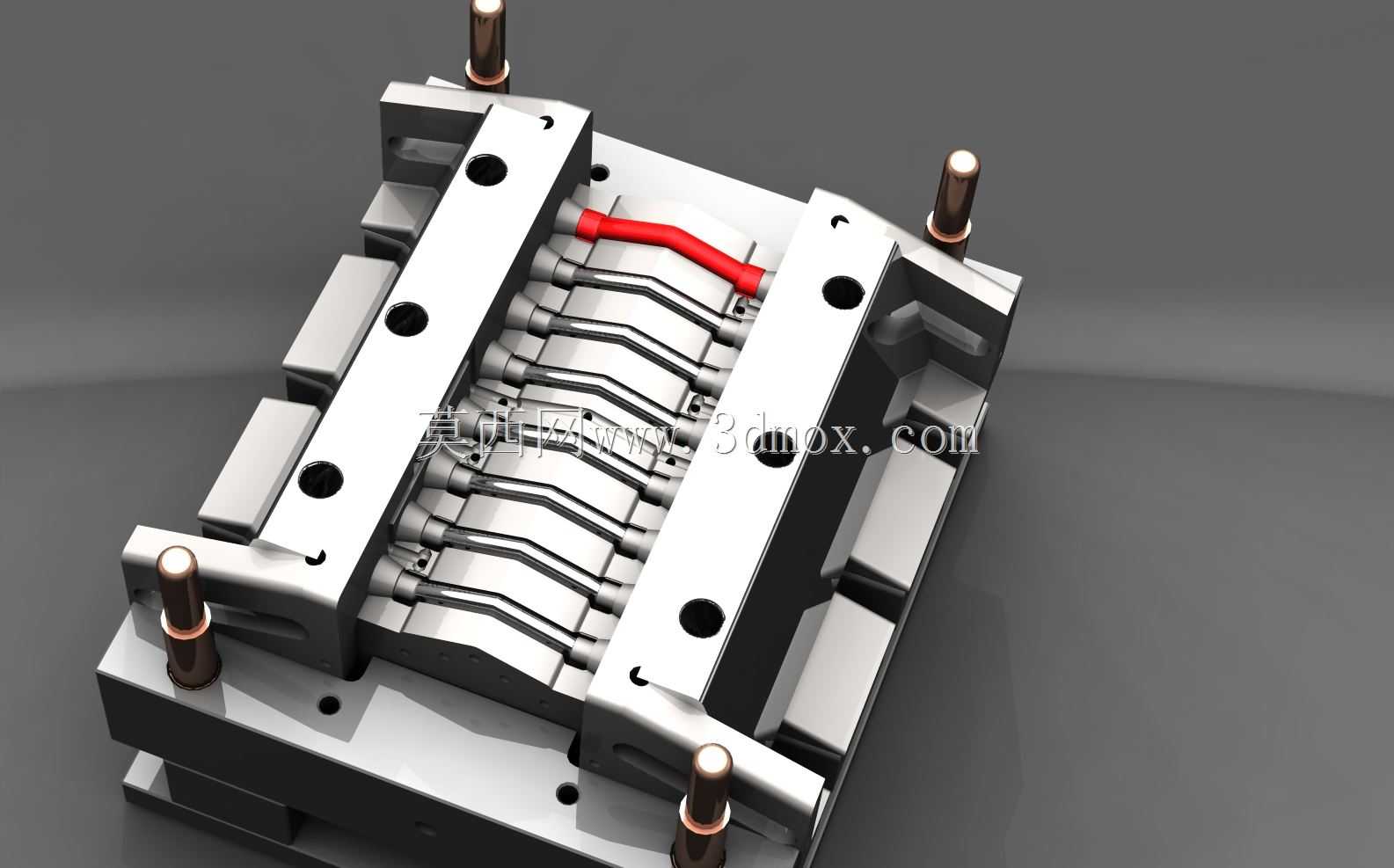

这套模具主要应用于流体输送管路系统中塑料弯管接头的批量注塑生产，常见于家装给排水、气动管路、汽车油路、小型液压回路等场景，用来成型两端带插接定位结构的90度弯管接头，这类接头是管路系统中改变管路走向、实现不同管路段转接的核心连接件，对成型后的尺寸精度、内壁光洁度、插接段同轴度都有较高要求，一旦成型尺寸偏差过大，会出现管路插接后密封失效、流体泄漏、接头受力断裂等问题。整套模具采用一模多腔的排布设计，单次开模即可成型多件弯管接头，大幅提升单批次生产效率，适配中小规格塑料接头的大批量量产需求，模腔沿模具中心对称排布，保证注塑过程中各腔的熔料填充压力均匀，避免出现个别模腔填充不足、飞边过多、成型件内应力不均的问题。模具的导向结构采用多组高精度导柱导套配合，导柱分布在模架四角位置，合模时可以精准定位动模与定模的相对位置，避免合模错位导致模腔损伤、成型件壁厚不均的问题，导柱端部做了圆弧导向过渡，减少合模过程中的刚性碰撞，延长模具整体使用寿命。冷却回路沿模腔轮廓均匀排布，保证成型过程中各部位冷却速率一致，减少成型件的翘曲变形，尤其是弯管的圆弧过渡段，冷却均匀性直接影响成型后管路的圆弧圆度，避免出现管路通径变化影响流体输送效率。顶出结构采用对应接头外形的多点位顶出设计，顶出力均匀分布在接头的非装配面，避免顶出过程中在接头的插接密封面留下顶痕，影响后续装配的密封性能。模具的安装边界适配常规卧式注塑机的装模尺寸，模架整体采用标准模架规格，上下模的安装孔位、定位圈尺寸都符合通用注塑机的装模标准，不需要额外改装即可直接上机生产，浇口采用侧浇口设计，开模后浇口凝料可以自动脱落，后续不需要大量人工修剪浇口，进一步降低生产后的处理成本。
