SBR16开口型直线滑块轴承座结构设计

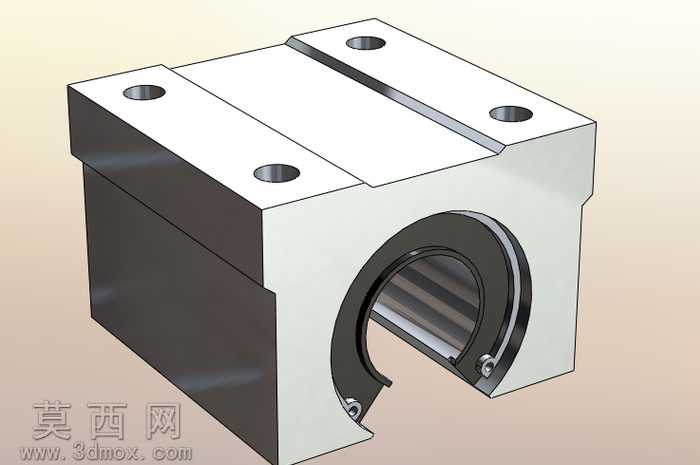

本作品为SBR16规格开口型直线滑块的三维参数化建模成果，建模过程严格遵循直线运动副的行业设计规范，以SolidWorks为核心建模工具，采用自顶向下的设计思路完成整体结构搭建。建模初期首先确定滑块的核心适配参数，针对配套16mm直径圆柱导轨的配合公差要求，先绘制开口圆弧夹持面的基准草图，通过拉伸凸台命令生成滑块的主体基座结构，主体采用箱式承力构型，兼顾安装便利性与结构刚性。在安装孔位设计阶段，严格按照标准安装孔距排布四个顶部沉头安装孔，通过异型孔向导命令生成带沉头倒角的安装孔特征，确保孔位同轴度与端面垂直度符合装配要求，避免安装后出现应力集中问题。针对滑块的开口夹持结构，单独拆分出C型锁紧卡箍作为独立零件进行建模，卡箍内侧预留直线轴承的安装定位槽，通过两侧的锁紧螺丝孔特征实现卡箍的抱紧力调节，建模时对卡箍与主体的配合面做了0.02mm的间隙配合公差设置，保证实际装配时的顺畅度。材质与渲染环节，主体基座部分赋予哑光银白金属材质模拟铝合金阳极氧化的表面效果，锁紧卡箍部分赋予深灰色金属材质模拟发黑处理的钢制零件质感，导轨配合面添加轻微的磨砂纹理还原轴承安装位的加工表面特征，渲染时采用柔和的工业产品打光方案，通过三点布光突出零件的棱边结构与安装孔位细节，同时对开口圆弧面做了高光处理，清晰展示夹持结构的轮廓特征。结构设计上充分考虑了SBR系列滑块的实际使用场景，开口式结构可实现导轨的侧向安装与快速拆装，箱式主体的四个安装面均做了平面度公差约束，保证与负载设备安装时的贴合精度，内部预留的轴承安装腔可适配标准直线滚珠轴承，建模时对所有锐边均添加了R0.5的工艺倒角，还原实际机加工零件的工艺特征，避免应力集中导致的零件开裂问题。整体模型完成后通过干涉检查命令验证了所有零件的配合间隙，不存在结构干涉问题，各特征的尺寸参数均与实际量产SBR16滑块保持一致，可直接用于自动化设备的虚拟装配调试、运动仿真验证，也可作为机械设计教学中直线传动部件的演示案例，帮助设计人员理解开口型直线滑块的装配逻辑与结构受力特点。
