升降圆桌内部锥齿轮传动结构设计

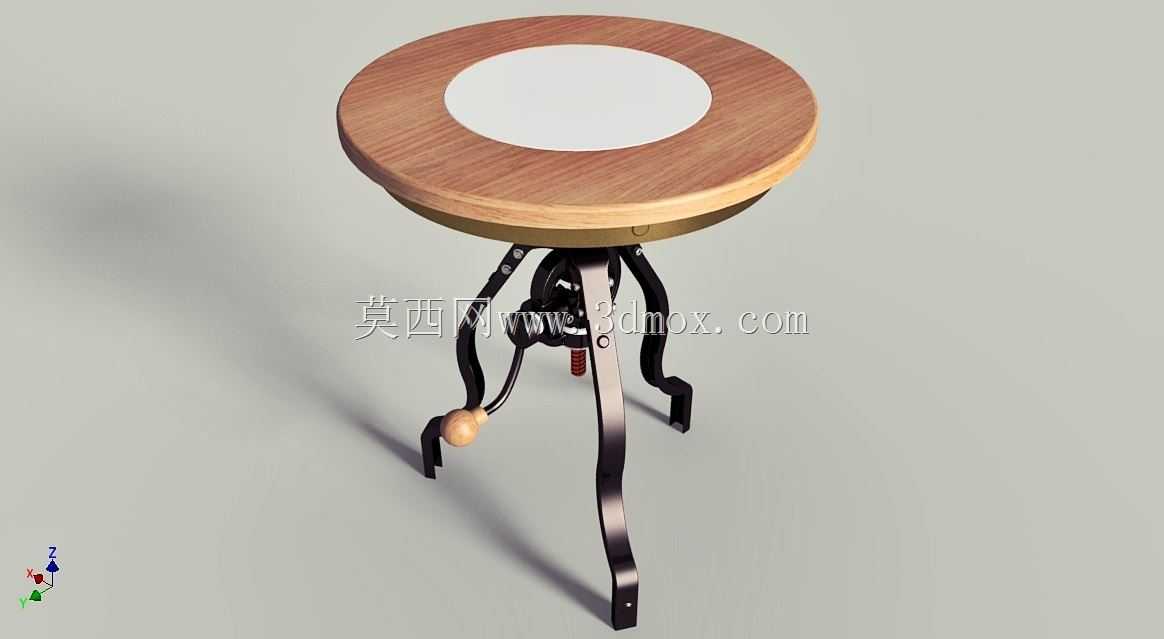

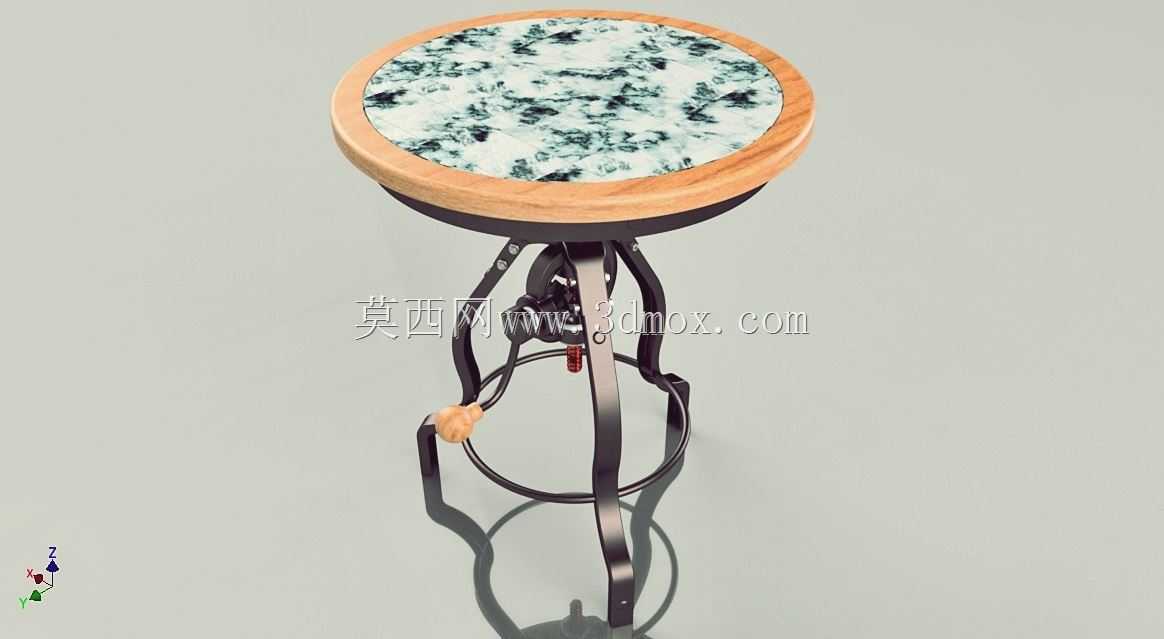

该结构为可升降圆桌的核心传动组件，主要应用于办公洽谈区、多功能会议室、家用可变高度餐桌等场景，可根据使用需求灵活调整桌面高度，适配坐姿办公、站立讨论、休闲用餐等不同使用姿态，解决传统固定高度圆桌无法适配多元使用场景的痛点。整套传动结构内嵌于圆桌支撑底座内部，不额外占用桌下腿部活动空间，外观可与常规圆桌造型保持一致，兼顾实用性与美观性。

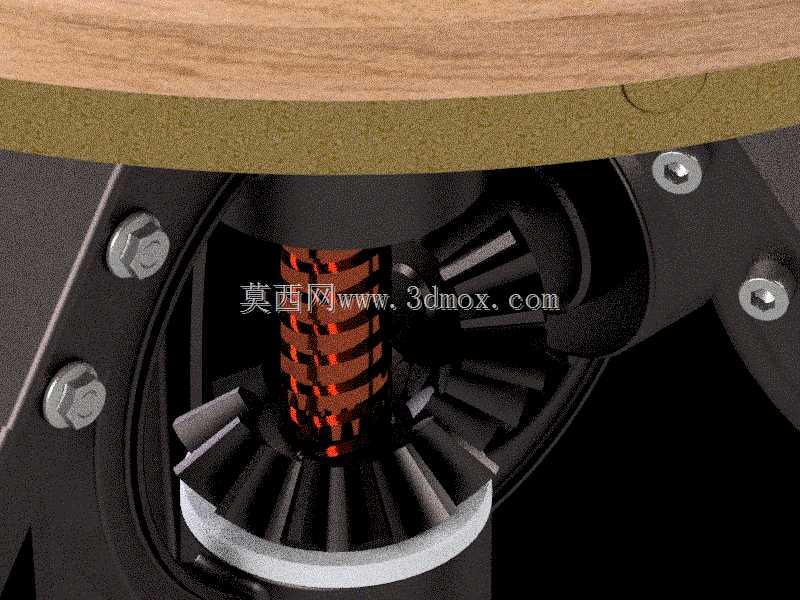

功能实现上，该结构采用锥齿轮换向传动搭配梯形螺纹升降副的组合方案，输入轴端可连接手摇柄或小型驱动电机，动力通过一对啮合的锥齿轮完成90度换向，将水平方向的旋转输入转化为竖直方向的旋转输出，再通过梯形丝杆与铜质螺母的配合，将旋转运动转化为升降杆的直线上下运动，带动桌面完成平稳升降。锥齿轮传动具备传动效率高、承载能力强的特点，可稳定传递扭矩，梯形螺纹副具备自锁特性，调整到目标高度后可自动锁止，无需额外锁定机构即可保证桌面承重后不会下滑，使用安全性更高。

设计思路上，整套结构优先考虑运行稳定性与使用寿命，锥齿轮采用渐开线齿形设计，啮合间隙控制在合理范围，避免升降过程中出现晃动、卡顿问题；丝杆采用耐磨合金钢材质，螺母搭配自润滑铜合金材质，长期反复升降也不会出现过度磨损，保证升降手感顺滑一致。外围支撑壳体采用铸铁材质加工，既为内部传动件提供稳定的安装定位，也可作为配重降低整桌重心，避免桌面升高后出现侧翻风险。安装边界方面，整套传动组件的径向尺寸适配常规直径800mm至1200mm的圆形桌面，底座安装孔位采用通用化设计，可匹配多数常规桌架的安装尺寸，竖直方向的升降行程可根据需求调整丝杆长度，常规款行程覆盖200mm至350mm范围，可满足720mm常规餐桌高度到1100mm站立洽谈高度的调整需求。所有外露连接部位采用内六角螺栓紧固，安装拆卸便捷，后期维护时仅需拆开底座侧盖即可对内部传动件进行润滑保养，维护成本较低。
