多规格PET饮用水包装瓶结构设计

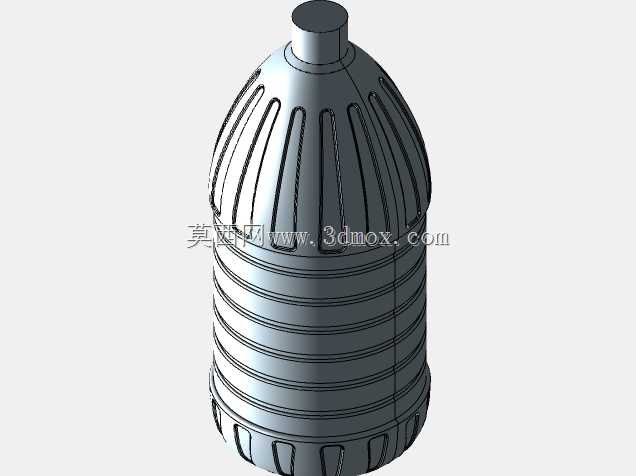

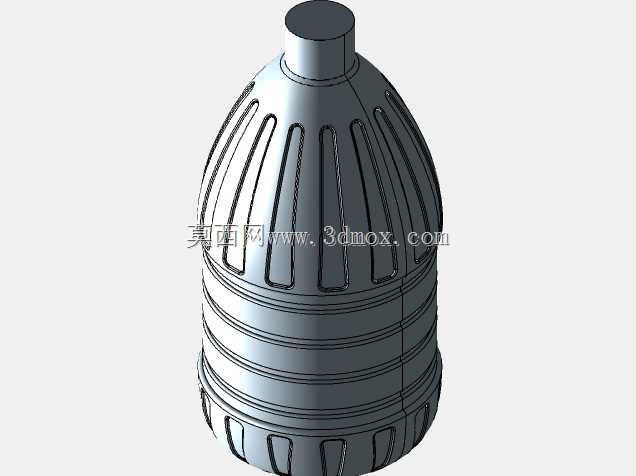

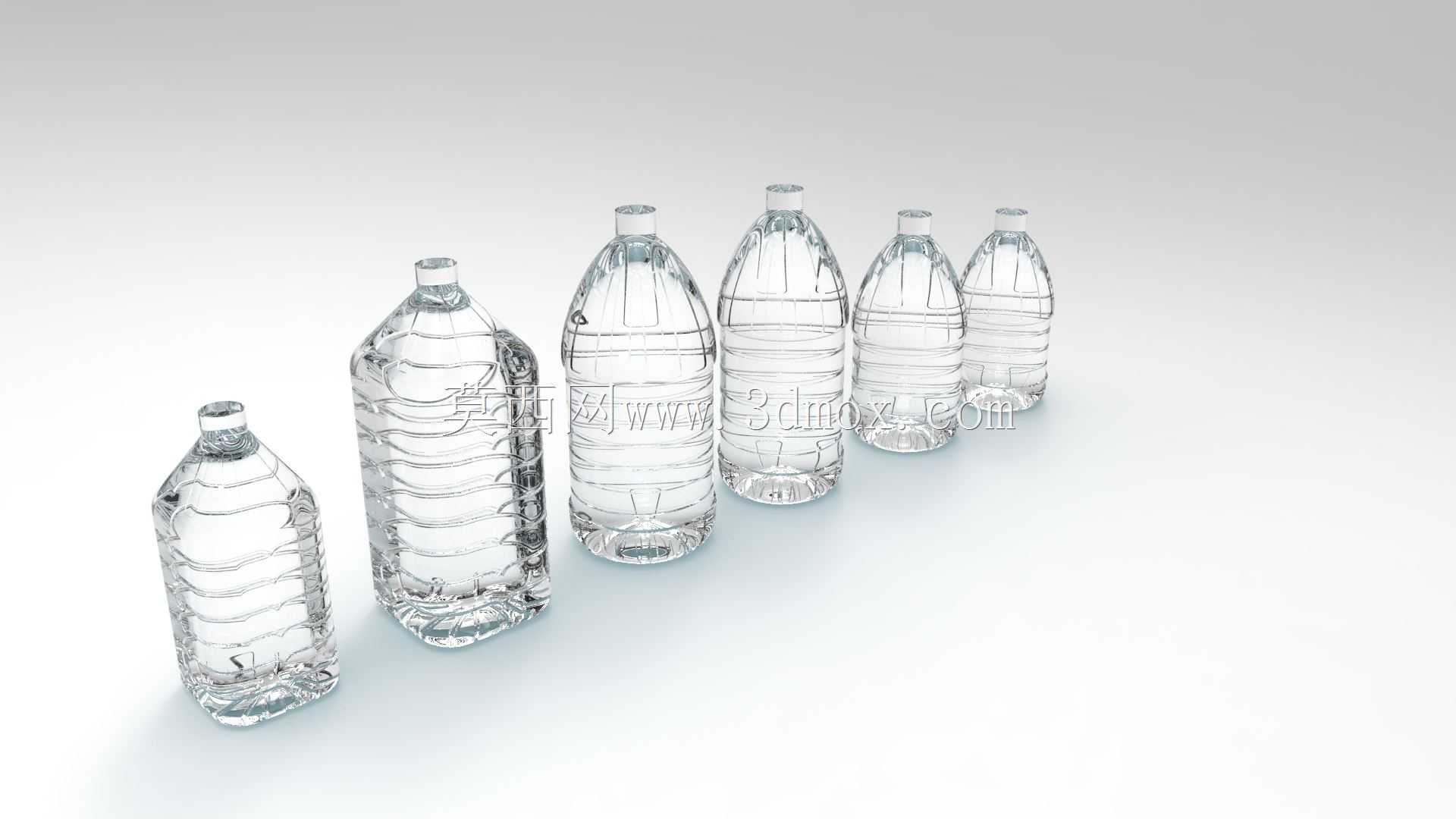

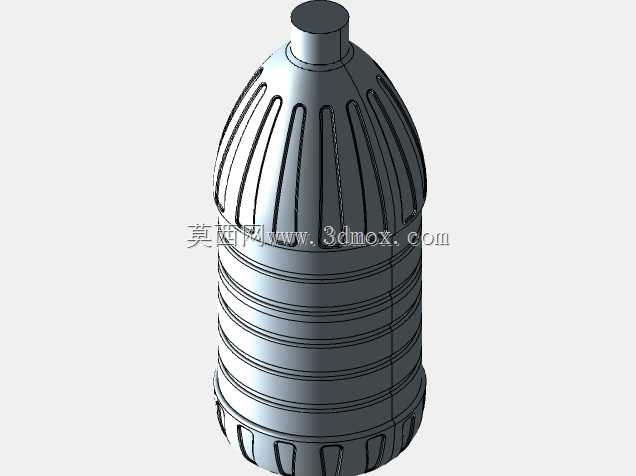

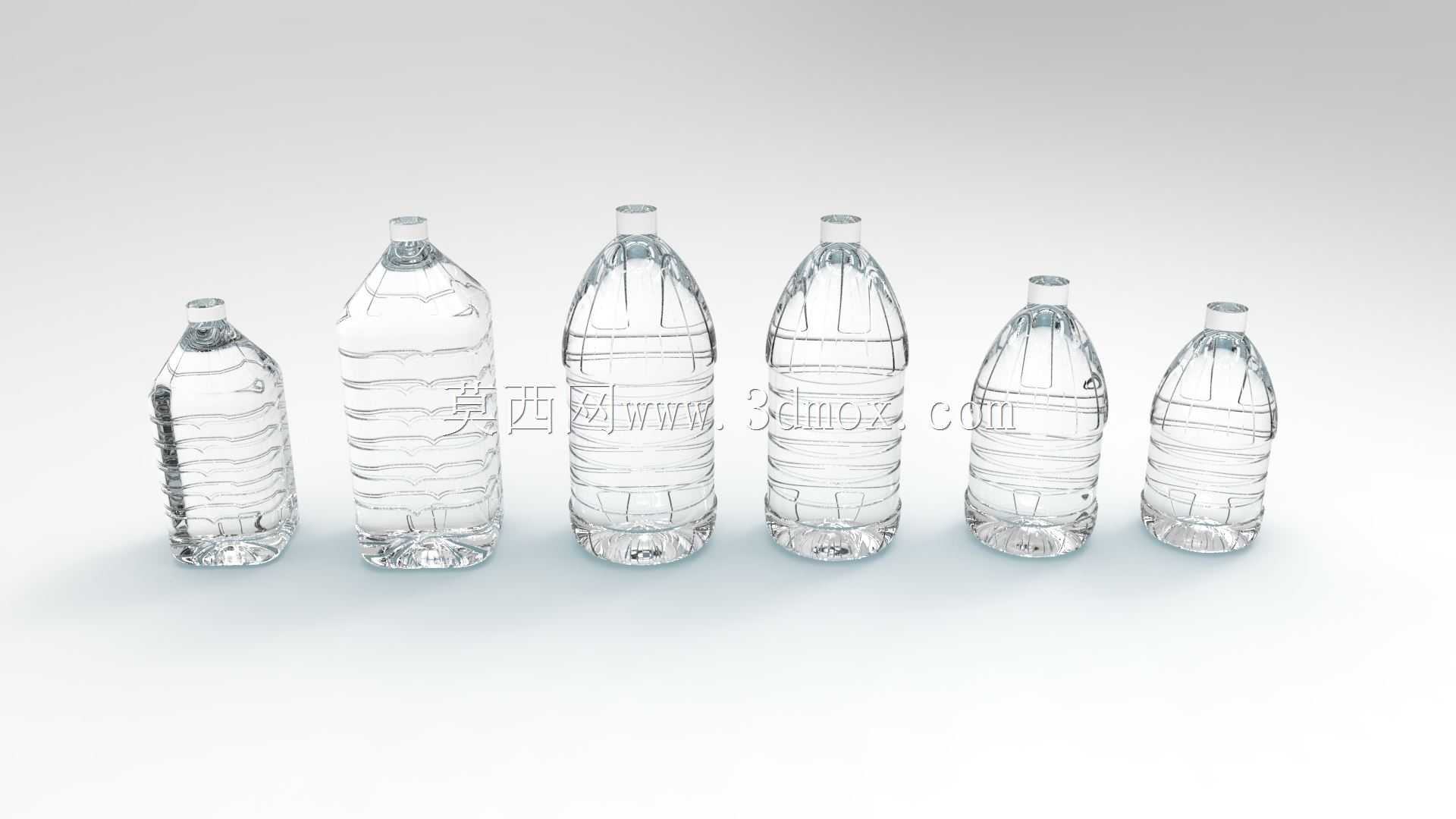

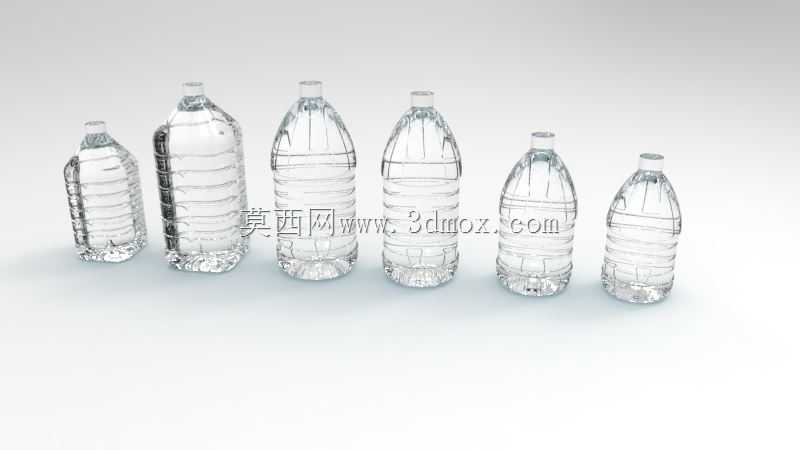

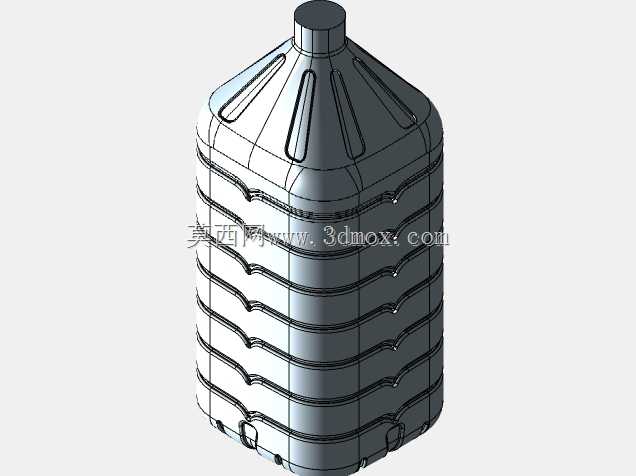

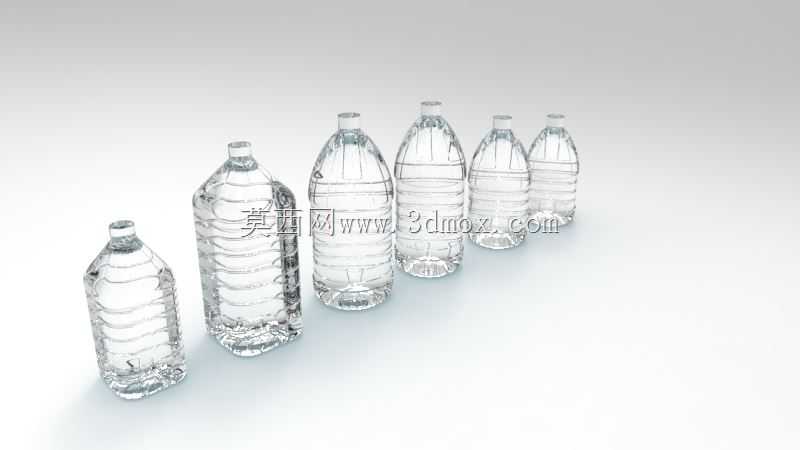

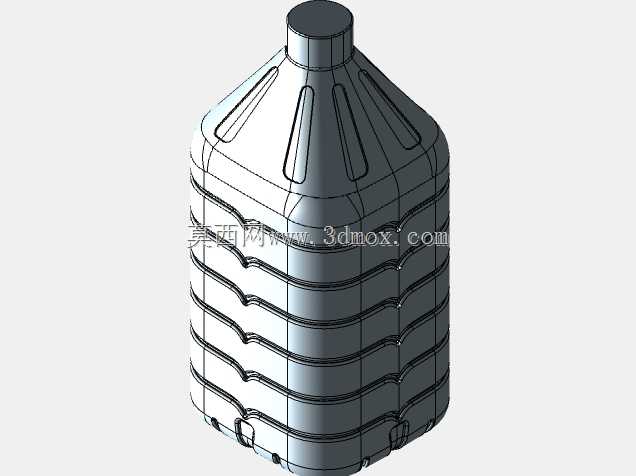

本次呈现的是不同容量规格的PET饮用水瓶三维结构，这类容器是快消饮品领域应用最广泛的液体包装载体，覆盖日常瓶装饮用水、便携饮品的终端包装场景，从单人单次饮用的小容量款到家庭分享的大容量款，适配不同消费场景的使用需求，既满足商超流通的陈列要求，也适配户外出行、居家储备等多元使用场景。在实际使用中，这类PET瓶需要兼顾盛装密封性、握持便携性、堆叠运输稳定性与饮用便利性，同时要适配自动化灌装生产线的上瓶、灌装、旋盖、贴标、码垛全流程作业要求，不能出现卡瓶、变形、漏液等生产或使用问题。设计过程中，首先针对不同容量的盛装需求规划瓶身整体比例，小容量款控制整体高度与瓶身直径，适配单手握持的发力习惯，瓶身中部的环形凹凸筋条既可以提升瓶身径向抗挤压能力，避免灌装、运输过程中因堆码压力出现瓶身凹陷变形，也能增加握持时的摩擦力，防止沾水后打滑脱手；大容量款适当提升瓶身壁厚分布的合理性，在底部设计内凹的多瓣式支撑结构，增强垂直方向的承重能力，满足整箱堆叠时的载荷要求，避免底层瓶体被压溃。瓶口部分统一采用标准饮用水瓶口螺纹规格，适配市面通用的旋盖结构与灌装设备的旋盖头，保证密封性能的同时，不需要额外定制专属封盖配件，降低生产端的配套成本。瓶身的过渡曲面全部做圆弧顺滑处理，避免尖锐棱角带来的应力集中问题，同时在吹塑成型环节可以让PET原料延展更均匀，不会出现局部壁厚过薄导致的透氧、渗漏问题。瓶底的支撑脚设计经过受力优化，既保证空瓶站立时的平稳性，也能在灌装后承受液体重量带来的底部张力，不会出现底凸导致的放置不稳问题。不同容量的瓶身都做了尺寸边界的适配，小容量款高度控制在便携背包侧袋的容纳尺寸范围内，大容量款的直径适配家用冰箱门架的存放空间，同时所有规格的瓶身最大直径都匹配常规灌装线的输送导轨宽度，不需要调整生产线参数即可完成不同规格产品的换产，兼顾了终端使用体验与工业化生产的通用性要求。
