经典Uzi冲锋枪结构三维数字建模作品

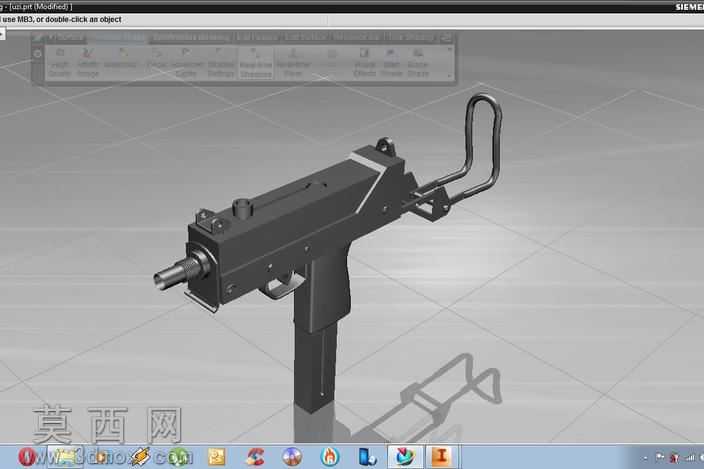

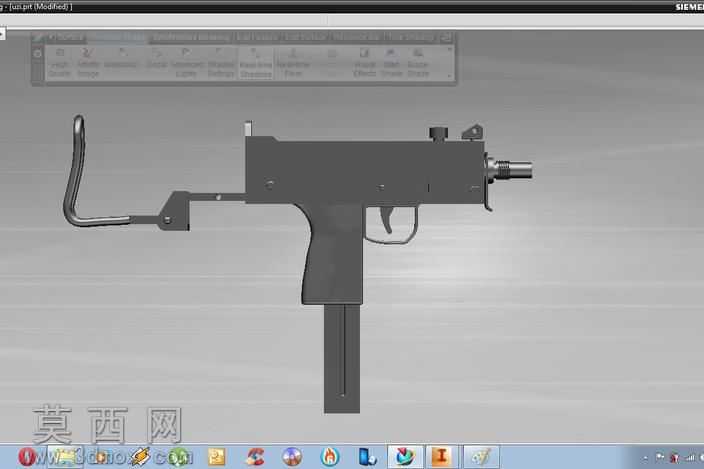

本作品为经典Uzi冲锋枪的等比例三维数字建模成果，建模阶段采用NX6软件完成全参数化结构搭建，整体建模过程遵循从整体轮廓到局部细节的递进设计思路，首先依据Uzi冲锋枪的真实尺寸比例绘制主体机匣的二维截面草图，通过拉伸、切除等基础实体特征构建出机匣的核心腔体结构，精准还原机匣部分的方正轮廓与前端枪管安装位的同轴度公差要求。针对枪械的握把部件，建模时参考人体工程学握持弧度，通过放样曲面命令生成贴合手型的曲面造型，再与握把内部的弹匣插槽结构进行布尔合并，保证握把外壁曲面顺滑无棱角，同时还原握把表面的防滑纹理细节。枪械尾部的折叠枪托部分采用多实体建模方式，分别构建金属弯杆形态的托体、铰接转轴与锁定卡扣结构，通过装配约束还原枪托折叠与展开两种状态的活动逻辑，精准还原Uzi标志性的钢丝折叠托形态特征。枪管部分单独建模，还原枪管外壁的阶梯状结构与前端的消焰接口细节，同时在机匣顶部还原机械瞄具的准星与照门结构，保证前后瞄具的基准线与枪管轴线保持平行。弹匣部分按照直插式弹匣的真实结构，构建弹匣外壳、托弹簧限位槽与底部弹匣底板的分层结构，还原弹匣与握把插槽的配合间隙。材质渲染阶段针对不同部件区分材质属性，机匣、枪管、枪托等金属部件赋予哑光黑的合金钢材质，调整金属粗糙度参数还原真实枪械表面的磷化处理质感，握把部分赋予工程塑料材质，添加细微的颗粒质感表现塑料部件的表面肌理，铰接转轴等活动部件赋予略高的金属反光度，区分不同金属部件的表面处理差异。整体建模过程严格控制各部件的装配间隙，还原真实枪械各组件的配合关系，所有特征均保留参数化建模历史，可支持后续的结构调整与细节优化，最终渲染效果完整呈现Uzi冲锋枪紧凑小巧的结构特点与经典外观形态，模型同时导出STEP、IGES等通用格式，可适配多款三维软件进行后续的编辑与应用。
