电机驱动滚珠丝杆直线滑台模组

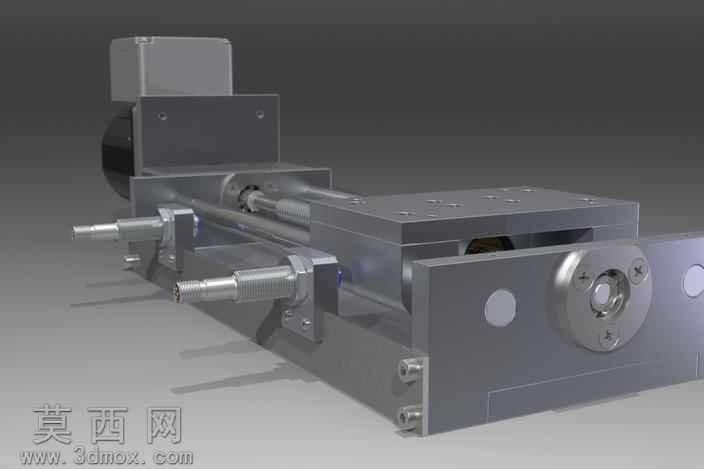

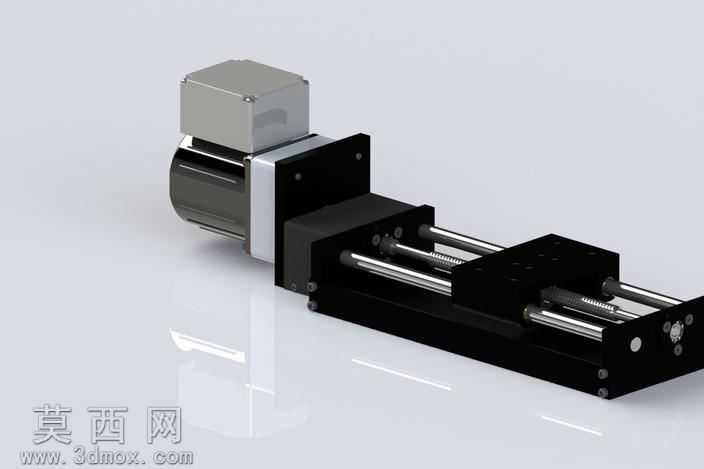

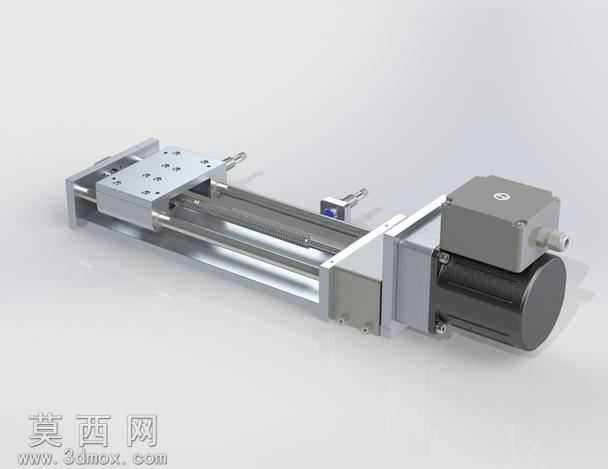

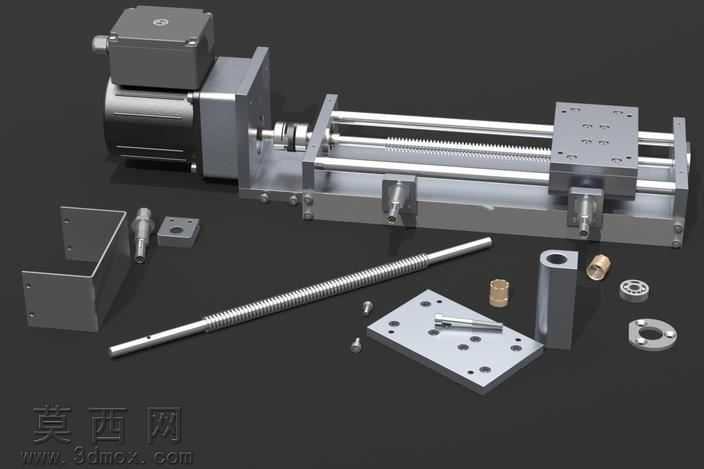

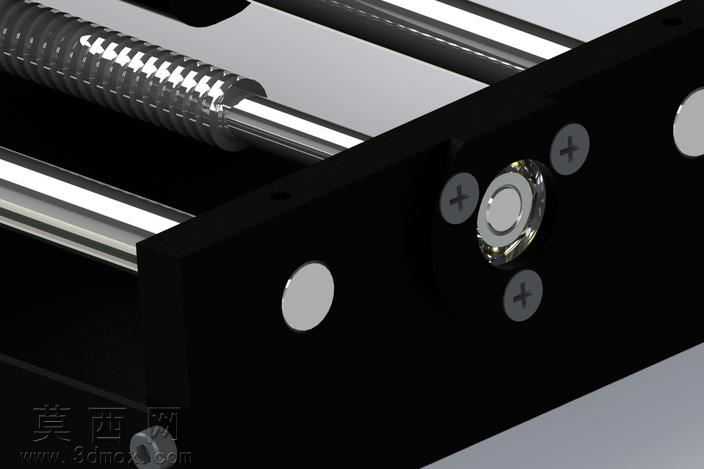

本作品为电机驱动的滚珠丝杆直线滑台模组三维模型，建模过程严格遵循机械设计规范，先从核心传动部件开始搭建：首先完成驱动端伺服电机的建模，还原电机的安装法兰、输出轴轴径、接线盒等细节结构，确保电机与安装座的配合尺寸完全符合行业安装标准；随后搭建联轴器结构，精准还原梅花联轴器的弹性体结构、抱紧式锁紧方式，保证电机输出轴与丝杆的同轴度装配关系。传动核心部分的滚珠丝杆建模，还原了丝杆的滚道牙型、循环螺母的反向器结构、螺母安装法兰的孔位布局，同时搭配两端的支撑轴承座，还原固定侧与支撑侧的轴承安装位、锁紧螺母结构，确保丝杆回转支撑的结构合理性。滑台移动部分的建模，精准还原了直线导轨的滑块安装基准面、导轨的安装孔位，滑台工作台面的螺纹孔阵列、定位销孔位置完全匹配通用工装安装需求，同时还原了滑台与丝杆螺母、导轨滑块的连接结构，保证各部件装配无干涉。周边配套的安装支架、限位挡块、铜套、紧固件等零散零件，均按照实际机械加工的尺寸规范建模，还原零件的倒角、退刀槽等工艺细节。材质渲染阶段，对不同部件赋予对应真实材质：电机外壳采用哑光铸铁材质，金属结构件采用拉丝铝合金与45号钢材质区分，滚珠丝杆与导轨赋予高抛光轴承钢材质，紧固件采用镀锌亮面金属材质，弹性联轴器的弹性体赋予聚氨酯橡胶材质，通过光影渲染突出各部件的材质质感与装配层次，清晰展现模组的装配关系与结构细节。设计思路上，该模组以实现高精度直线往复运动为核心，采用滚珠丝杆搭配线性导轨的组合，兼顾传动刚性与运动精度，驱动端与传动端的同轴设计降低运转抖动，工作台面的标准化孔位设计可适配各类工装夹具的安装需求，整体结构紧凑，可直接用于自动化设备的进给轴、移栽机构等场景的方案设计参考，建模过程中所有配合尺寸均预留合理的装配公差，符合实际机械装配的工艺要求。
