铃木隼摩托车变速箱齿轮轴总成结构

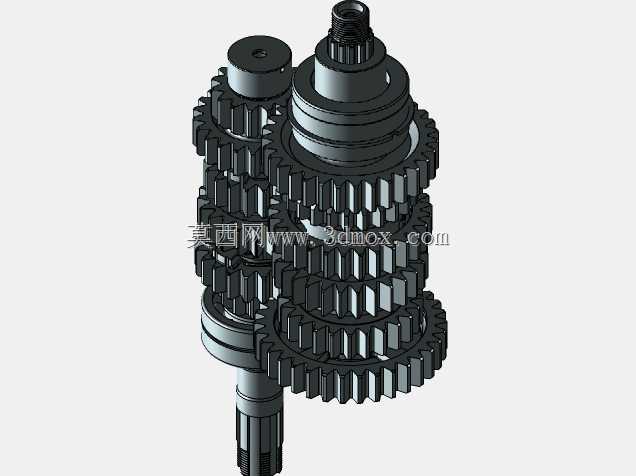

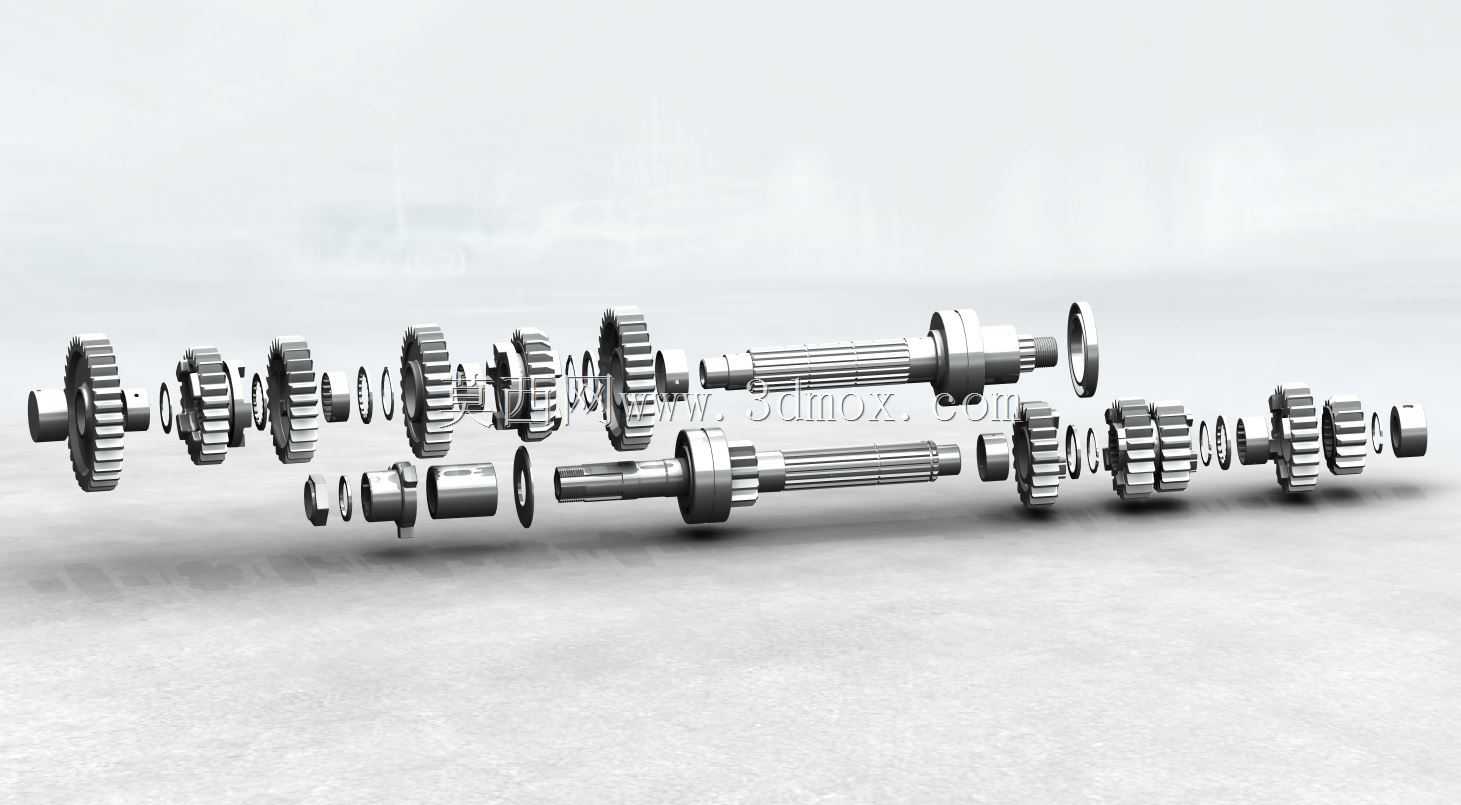

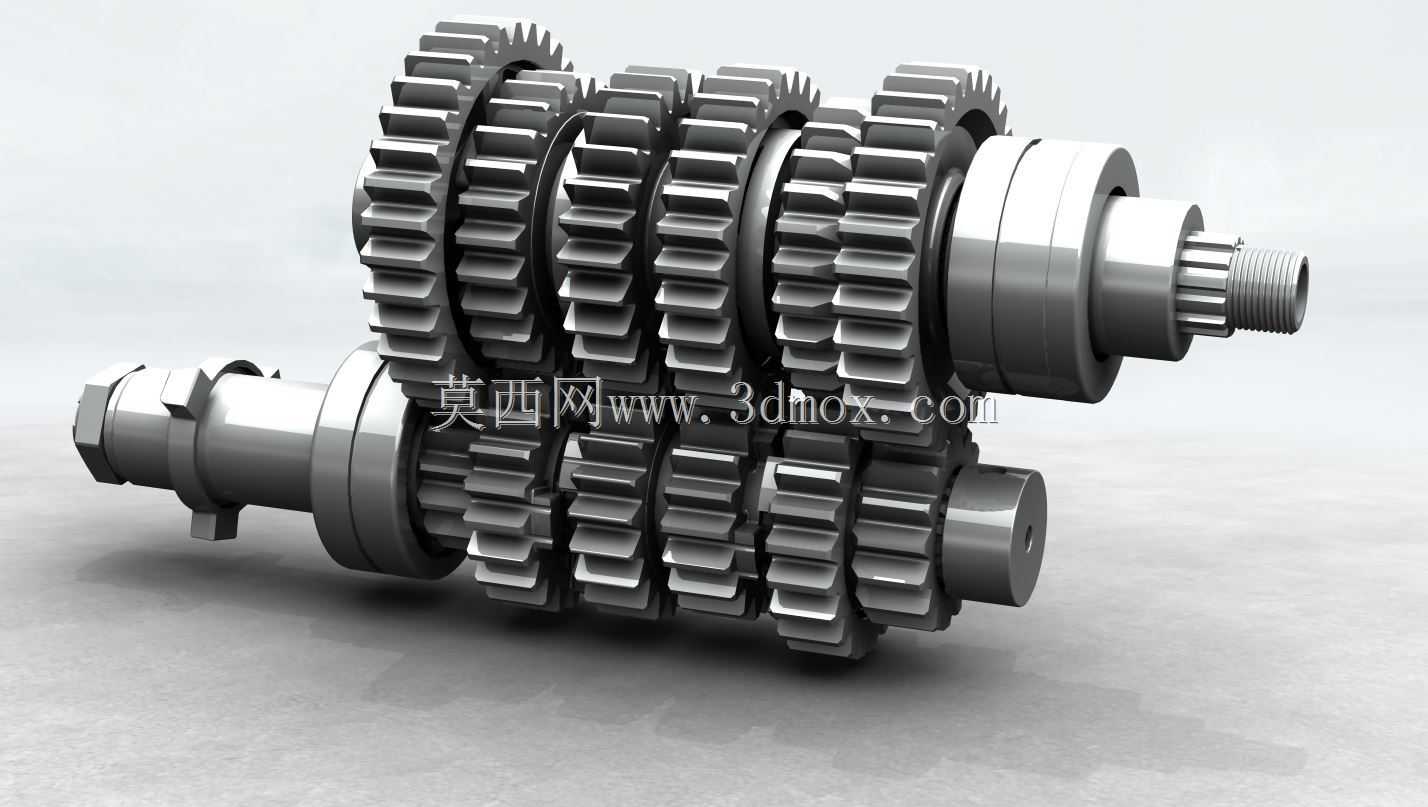

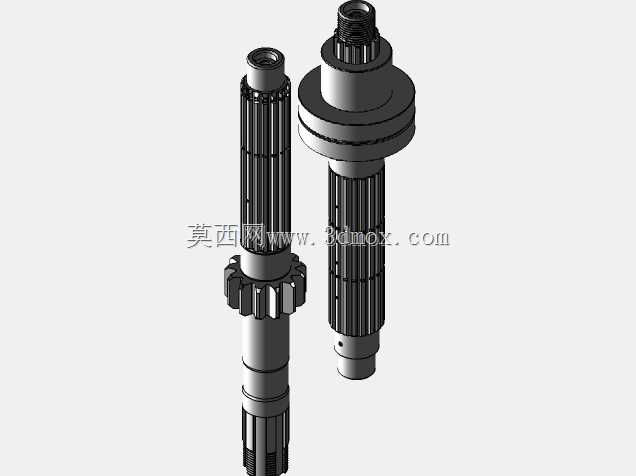

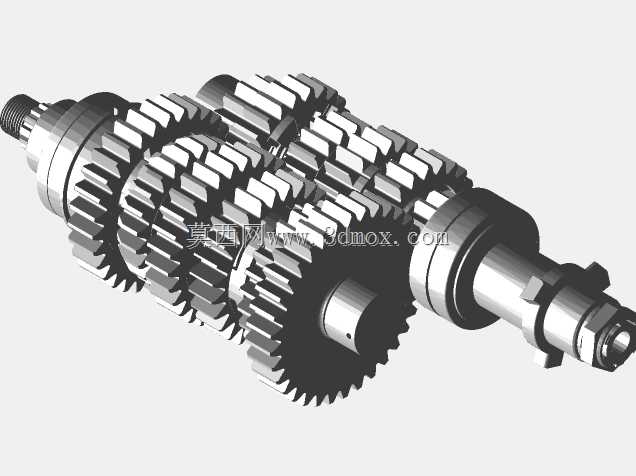

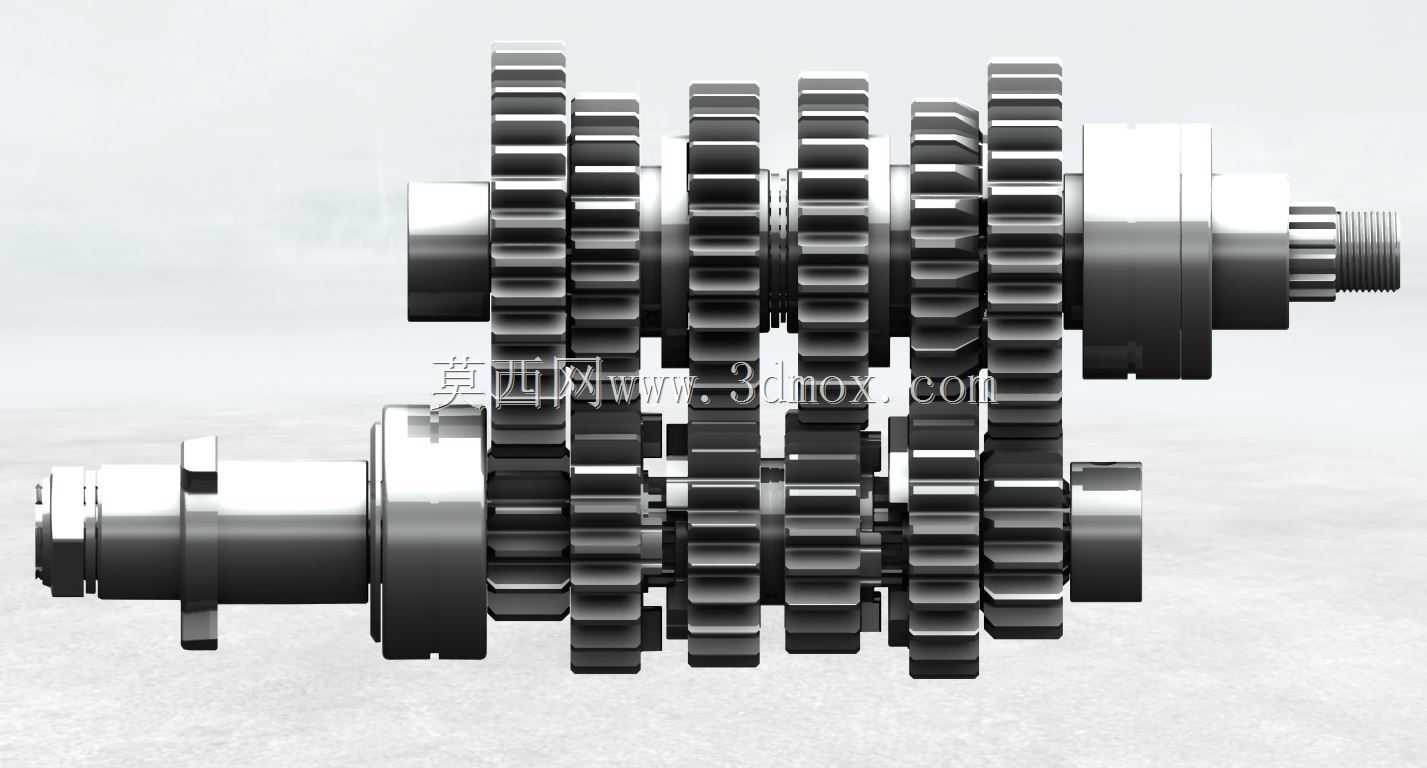

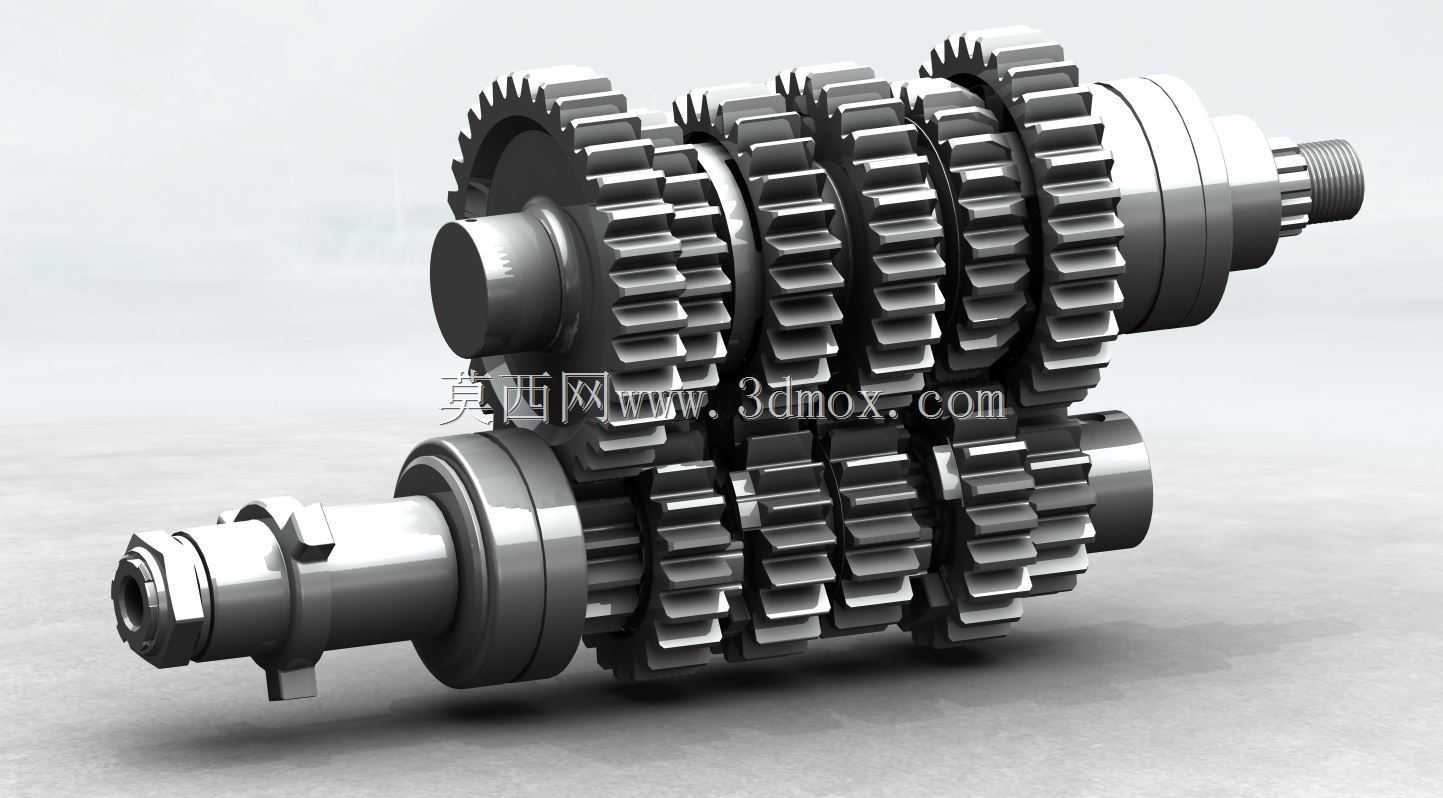

该结构为大排量运动摩托车的变速箱核心传动总成，主要应用于高性能公升级摩托的动力传输场景，承担发动机输出动力的变速变矩功能，适配高转速大扭矩的动力输出特性，是摩托车传动系统中直接决定动力传递效率、换挡平顺性与极速表现的核心部件。整套总成采用多组常啮合斜齿轮搭配双平行轴的布局设计，输入轴与输出轴平行排布，不同齿数的齿轮组对应不同传动比，通过换挡机构驱动齿轮在轴上轴向滑移，实现不同档位的动力啮合切换，可覆盖低速爬坡、中段加速、高速巡航等全场景骑行的动力输出需求，在发动机转速区间不变的前提下，通过传动比变化调整后轮输出的扭矩与转速，让车辆始终处于最优的动力输出区间。设计阶段充分考虑大排量摩托高转速工况下的载荷特性，齿轮采用斜齿设计，相比直齿啮合重合度更高，传动过程中冲击更小、噪音更低，同时承载能力更强，可承受发动机输出的大扭矩冲击，避免高负荷下齿轮崩齿失效。轴体采用阶梯式结构设计，不同轴段分别对应轴承安装位、齿轮装配位、花键连接位、输出连接位，各轴段的同轴度、圆跳动公差严格控制，保证高速旋转下的动平衡表现，降低运转振动。安装边界方面，整套轴系总成需适配摩托车变速箱壳体的内腔空间，轴的两端通过轴承定位在壳体的轴承座孔内，输入轴端通过花键与离合器从动毂连接，输出轴端通过链轮与后传动链条连接，各齿轮的轴向间隙、啮合间隙经过精准匹配，既保证换挡过程中齿轮滑移顺畅无卡滞，又避免间隙过大导致传动冲击异响。整套结构的齿轮齿面经过强化处理，轴体采用高强度合金钢材质，兼顾轻量化与结构强度，适配高性能摩托激烈驾驶的工况需求，可在频繁换挡、高转速大扭矩输出的场景下长期稳定工作，保证动力传递的可靠性与换挡操作的精准度。
