鼓式制动器半挂车空气悬架结构

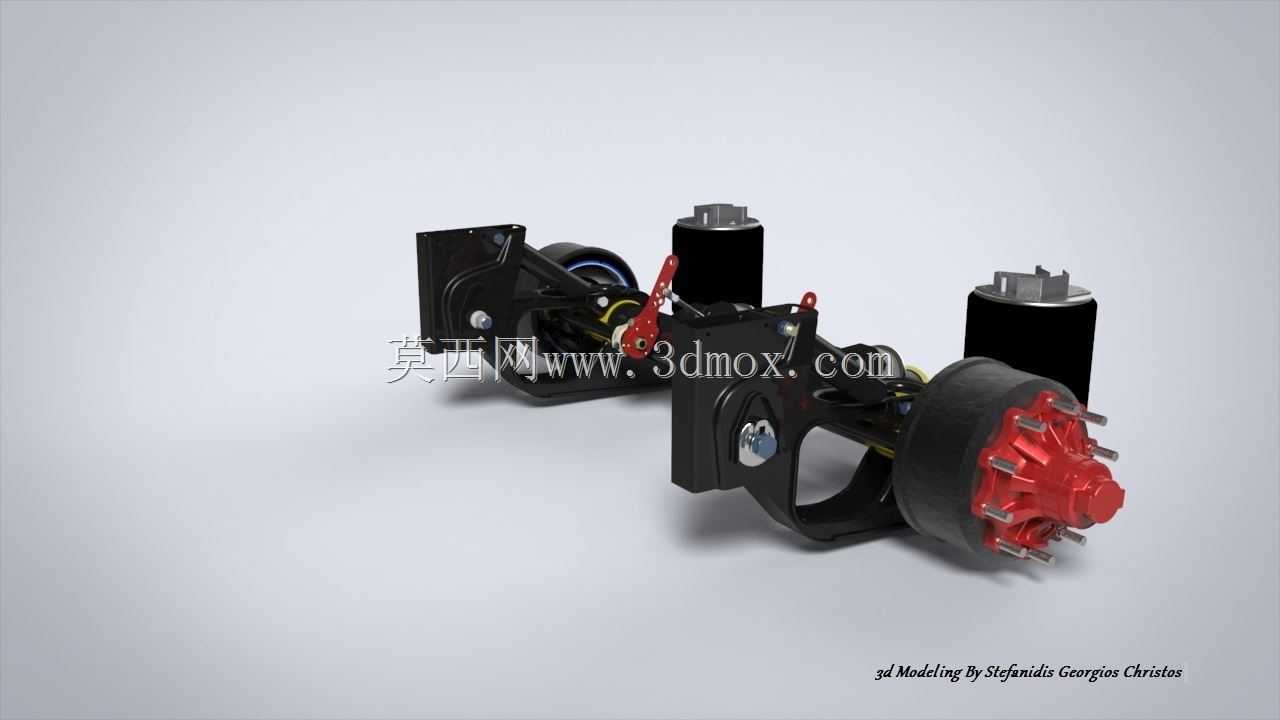

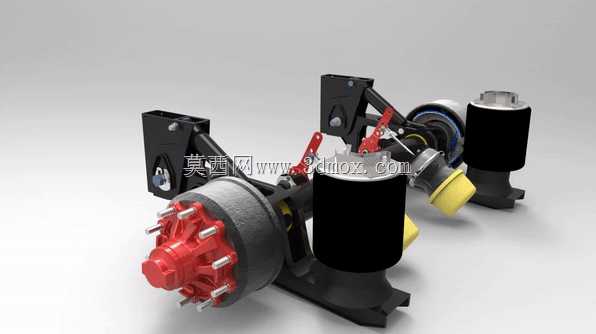

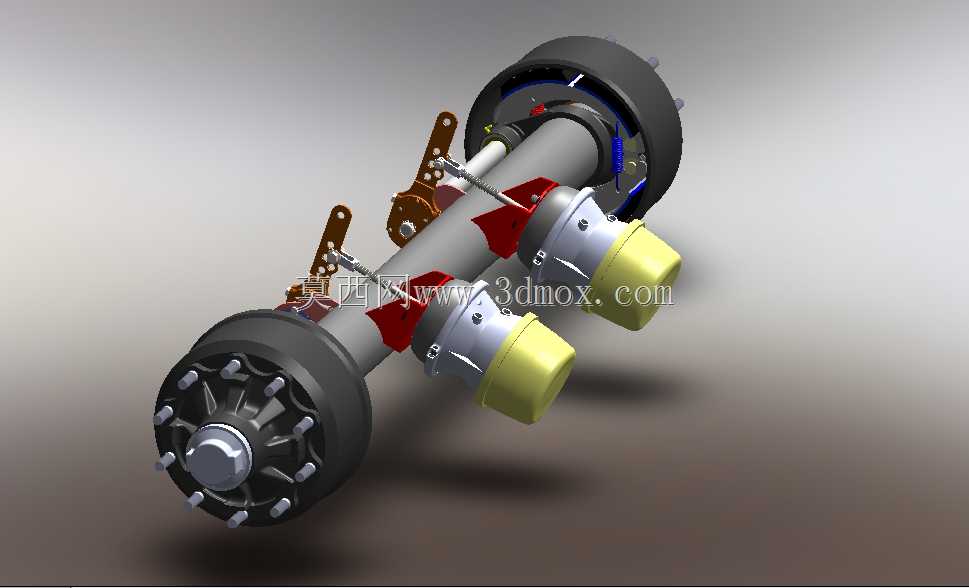

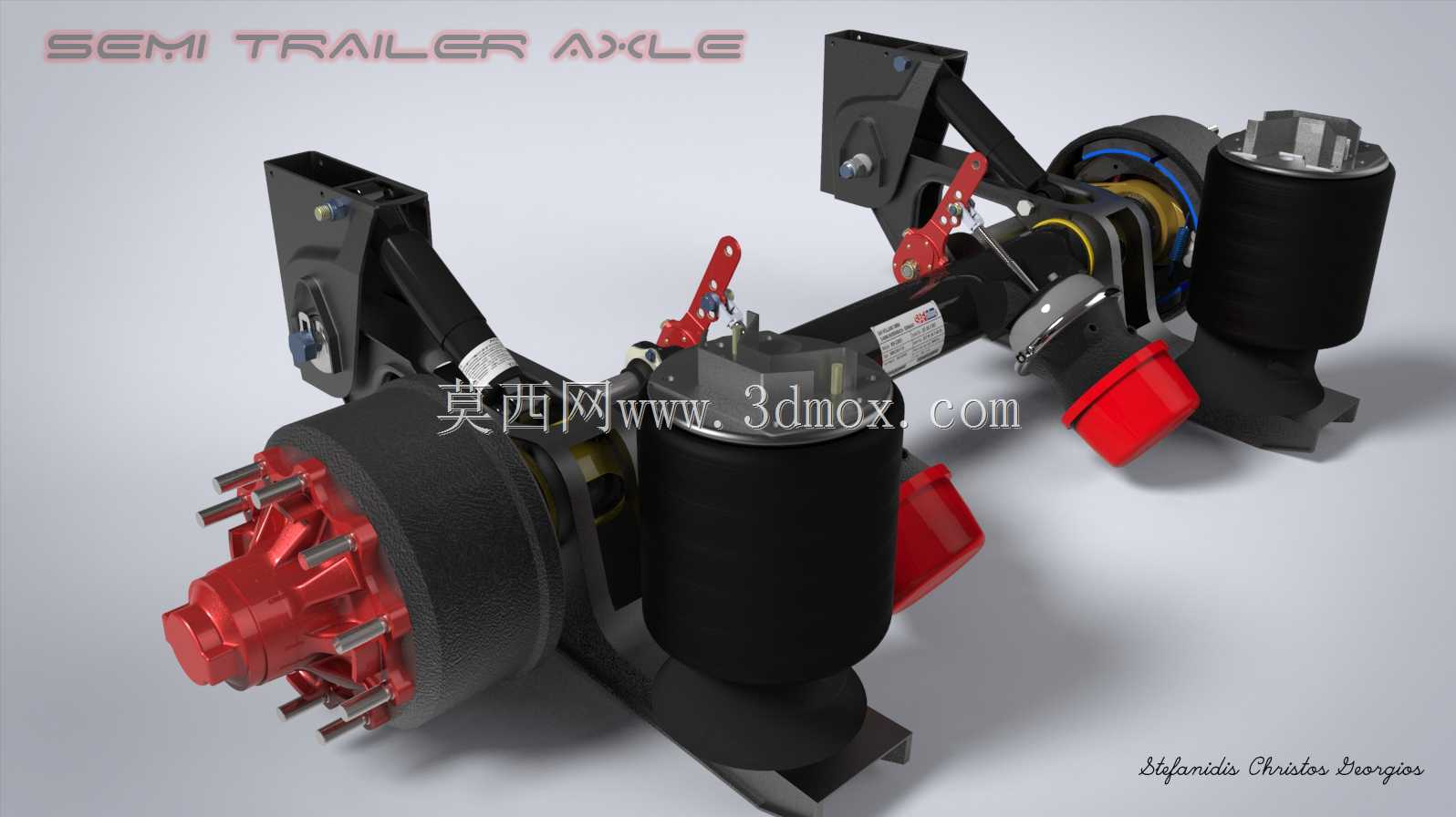

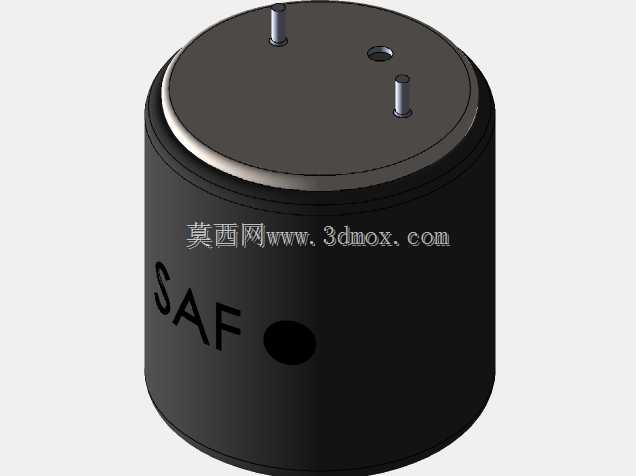

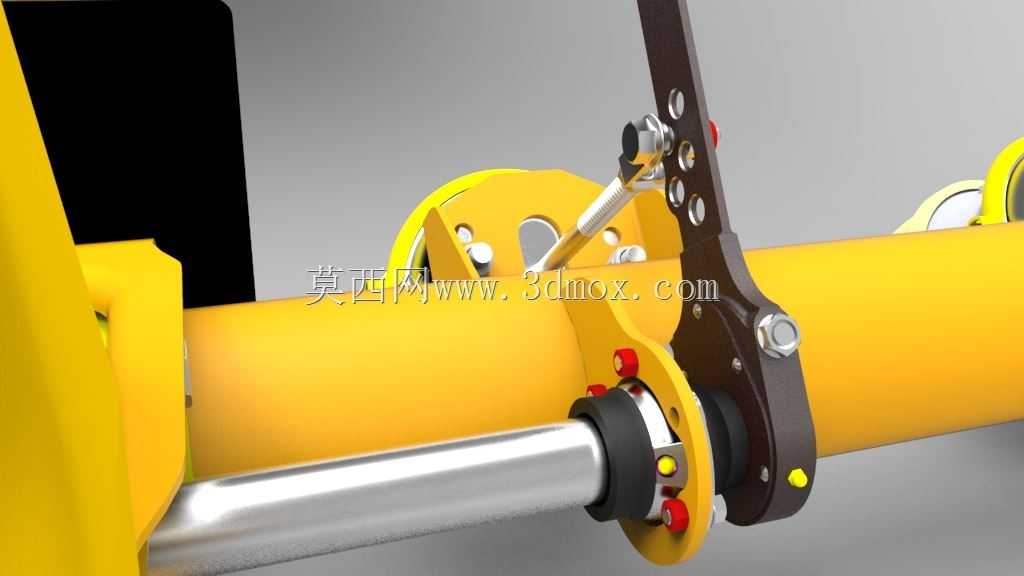

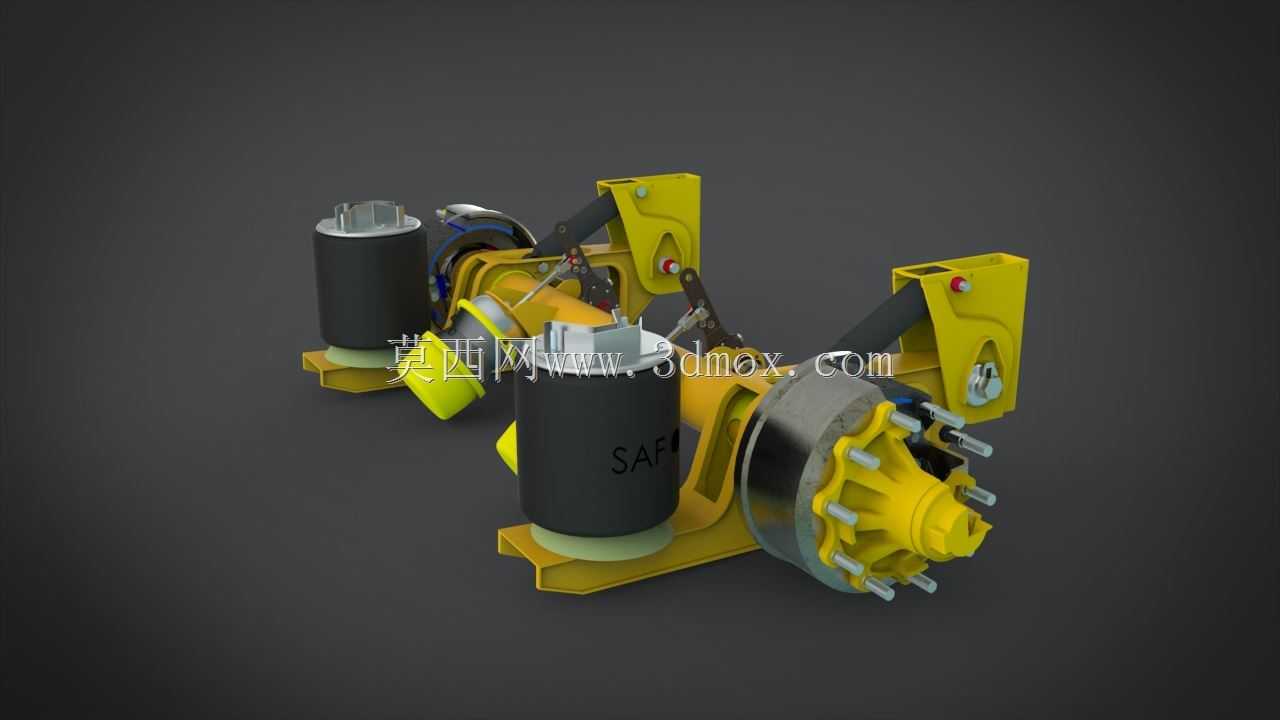

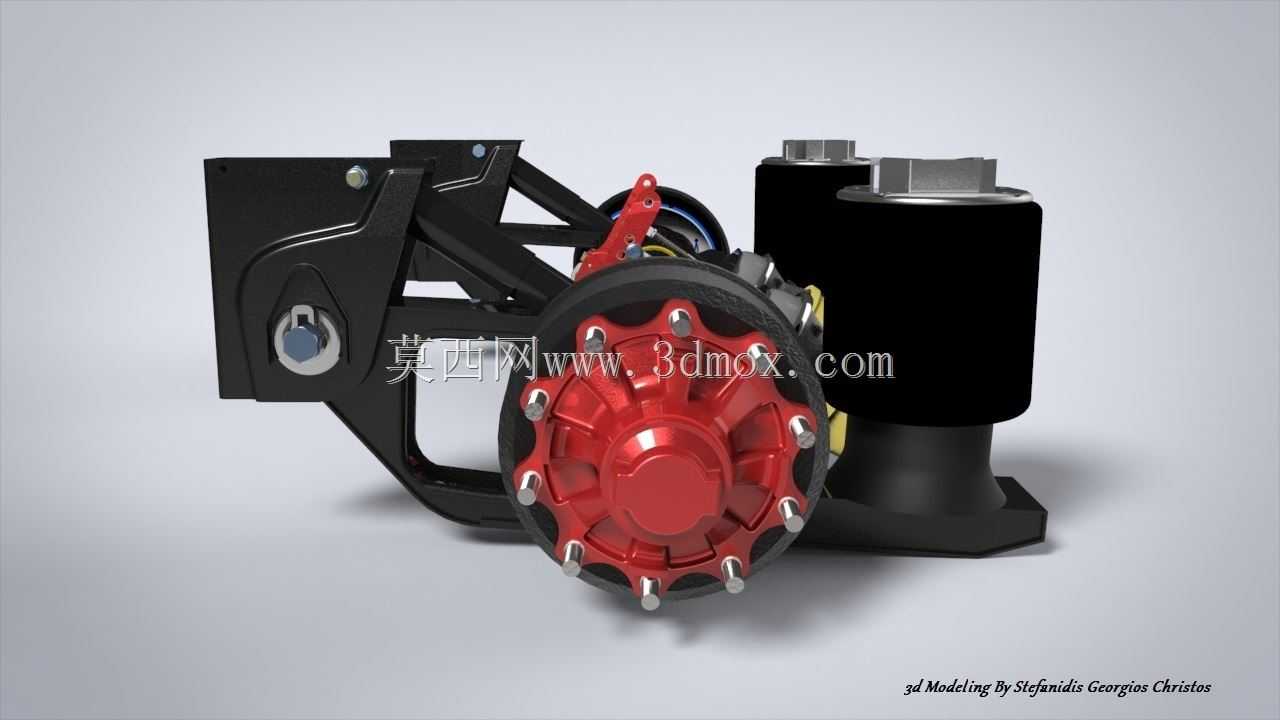

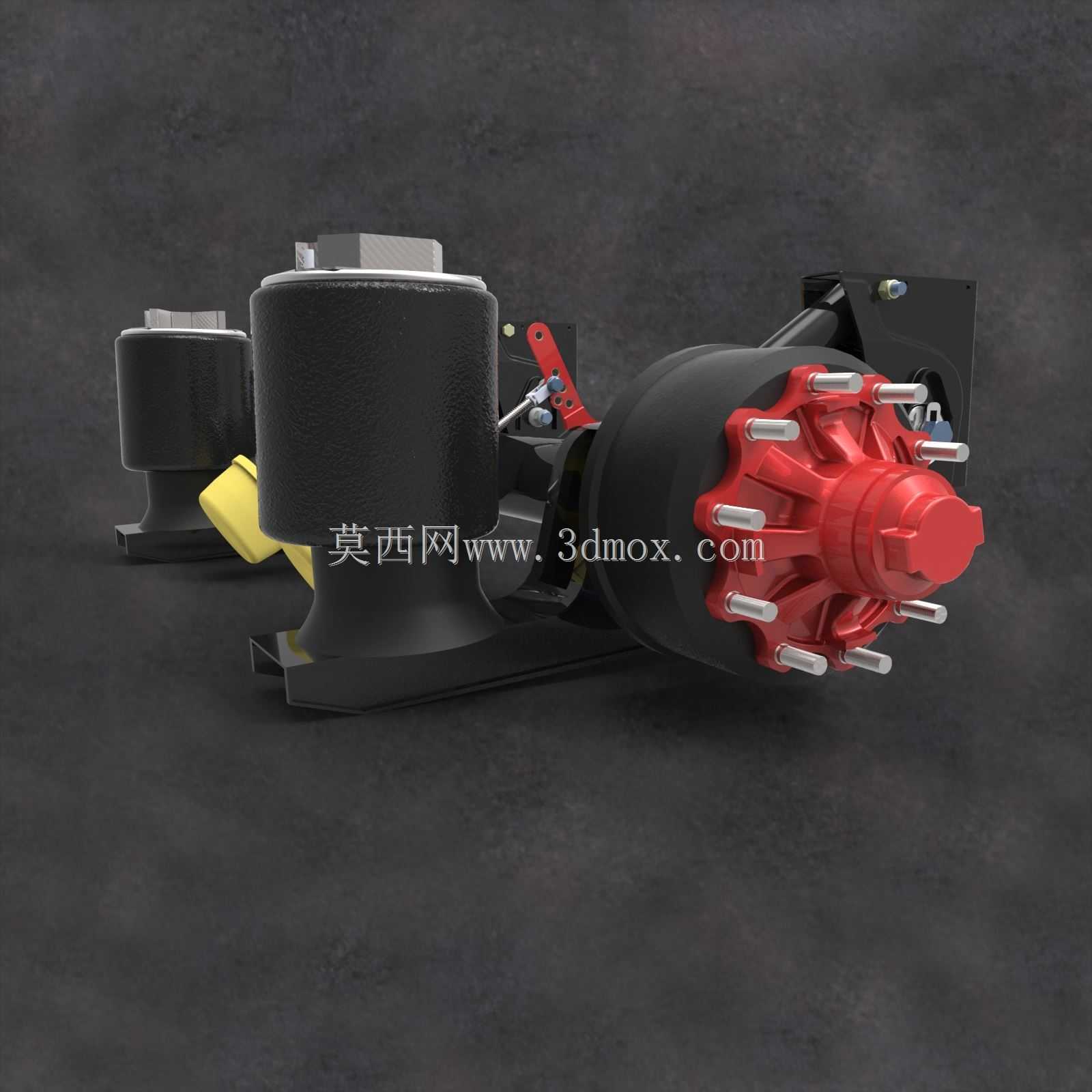

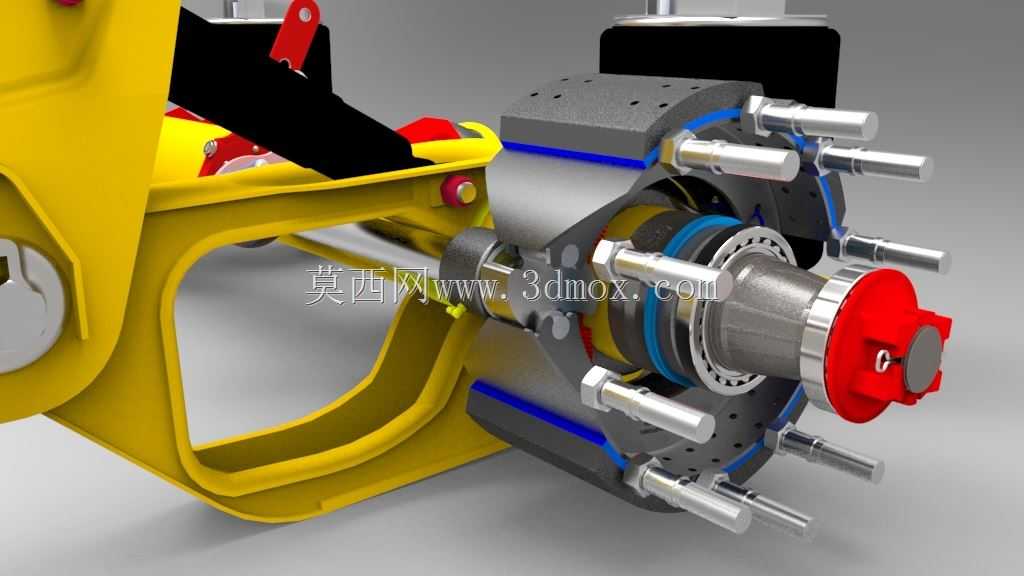

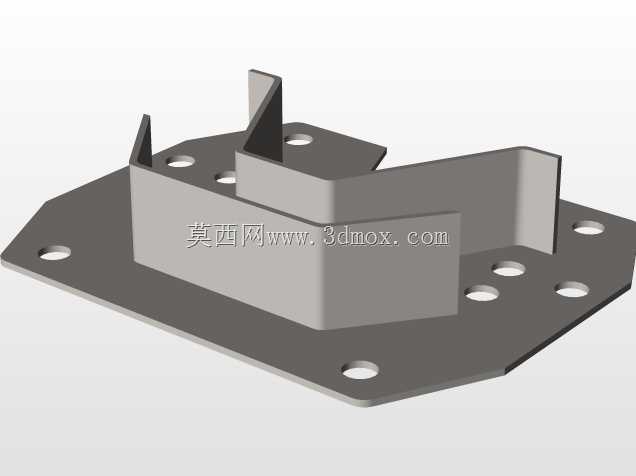

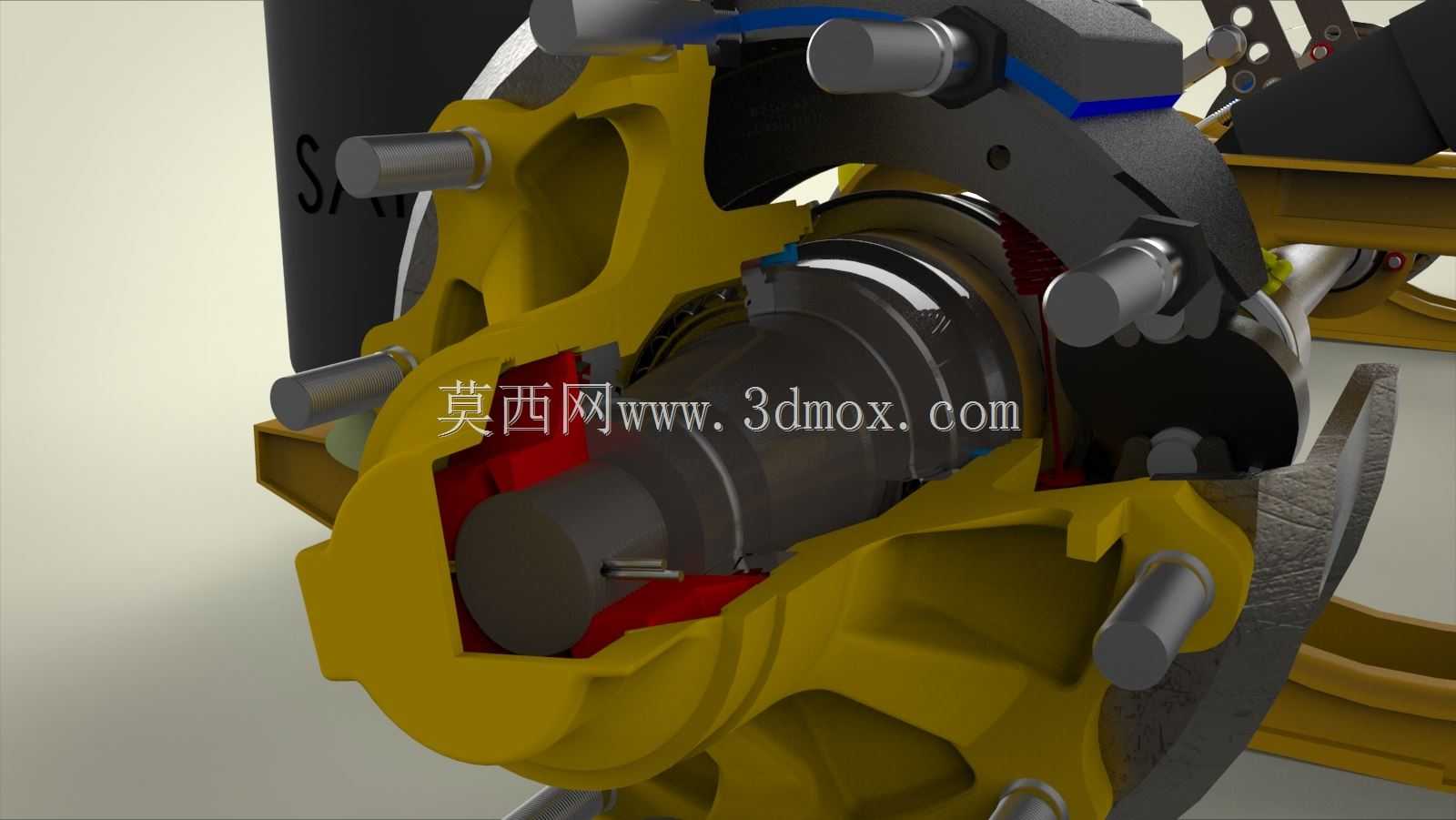

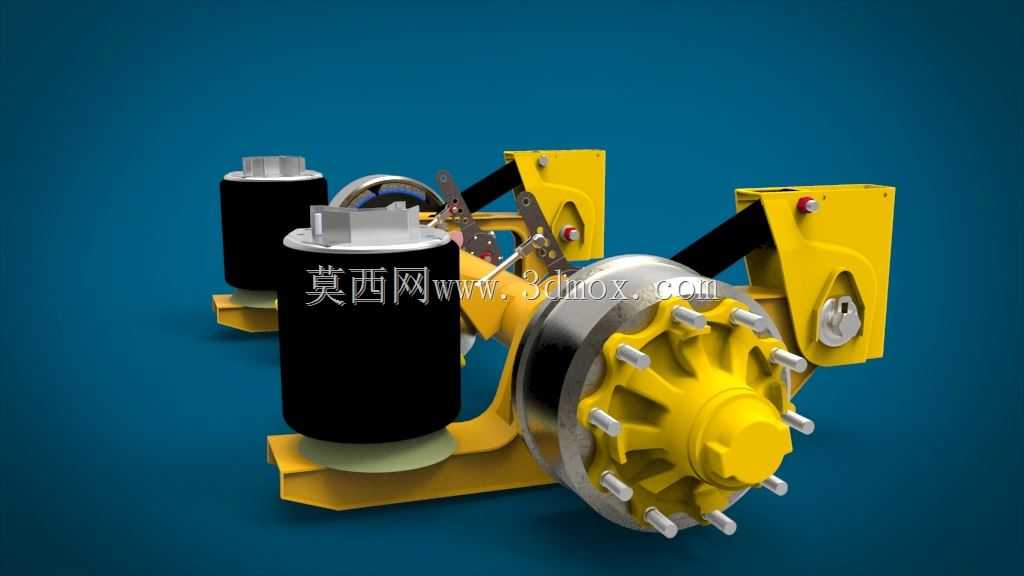

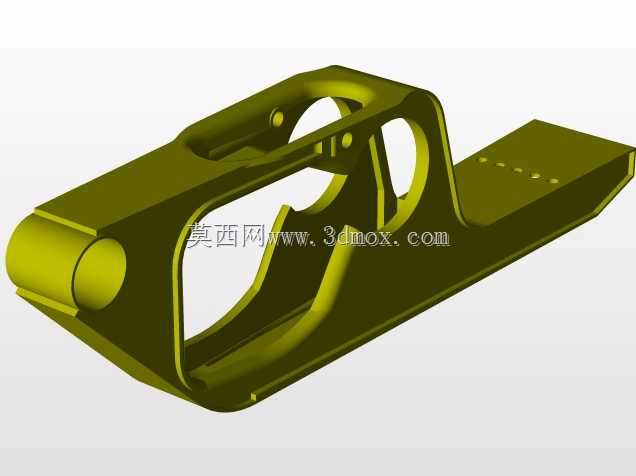

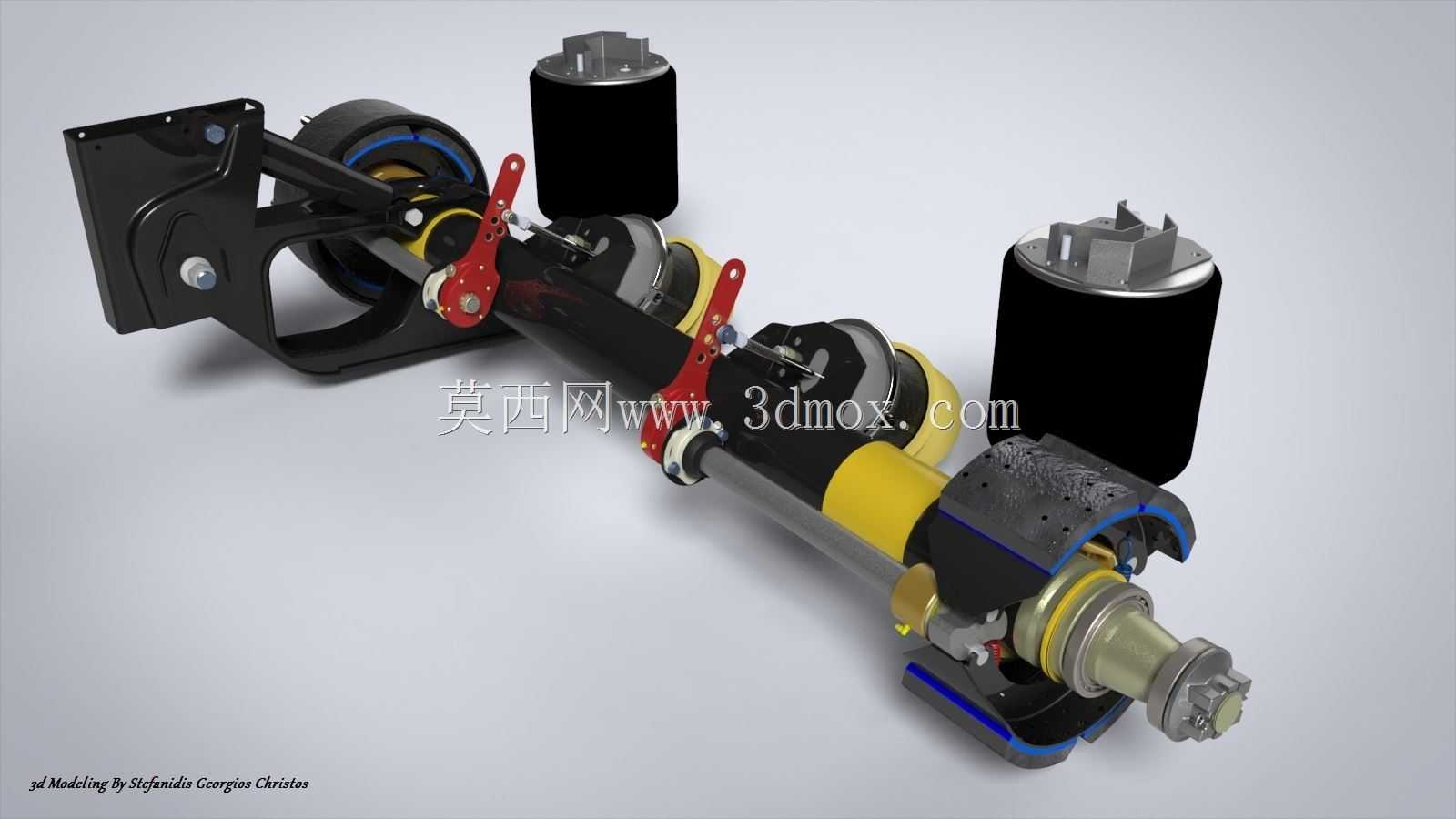

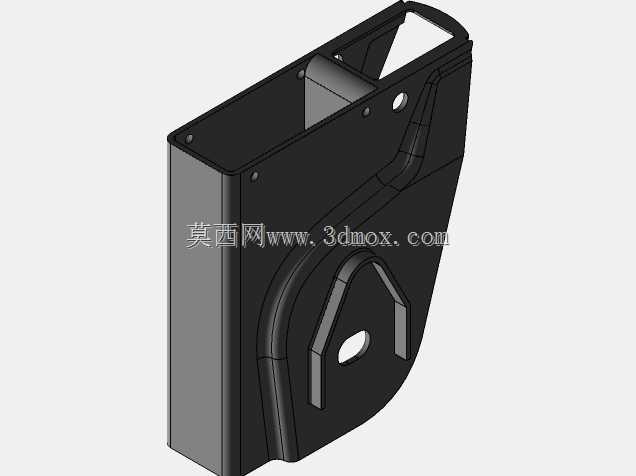

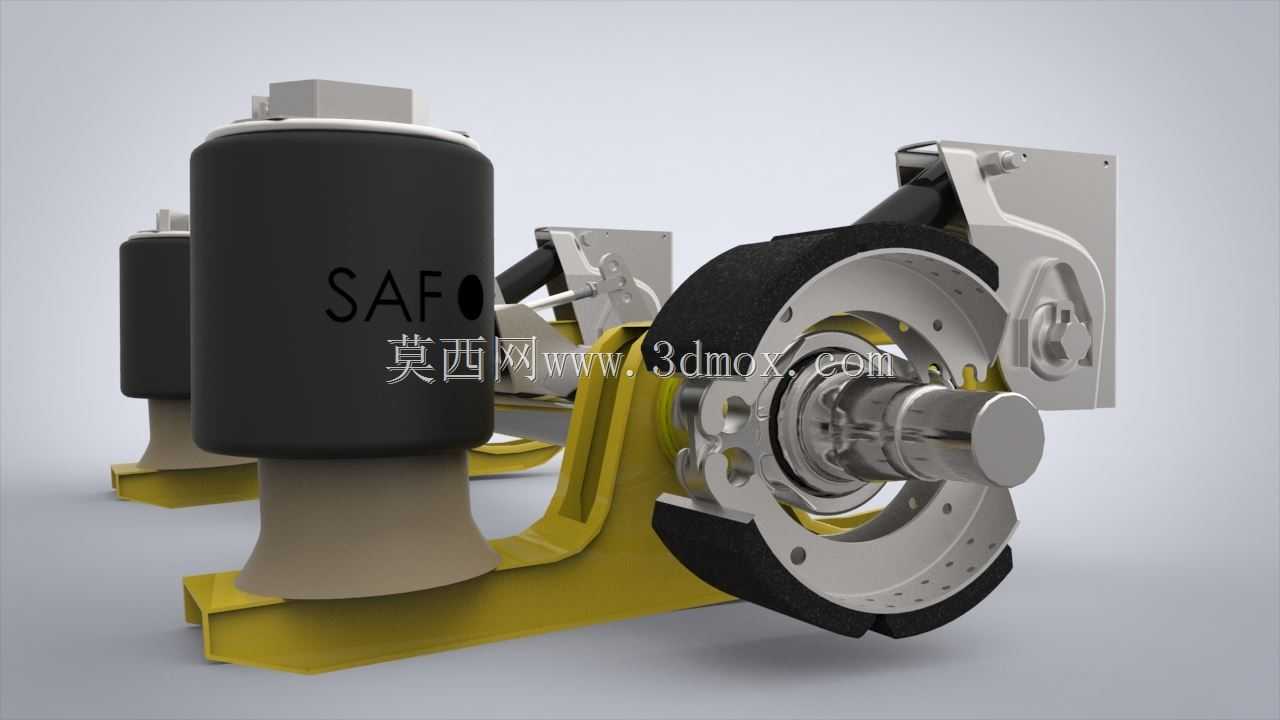

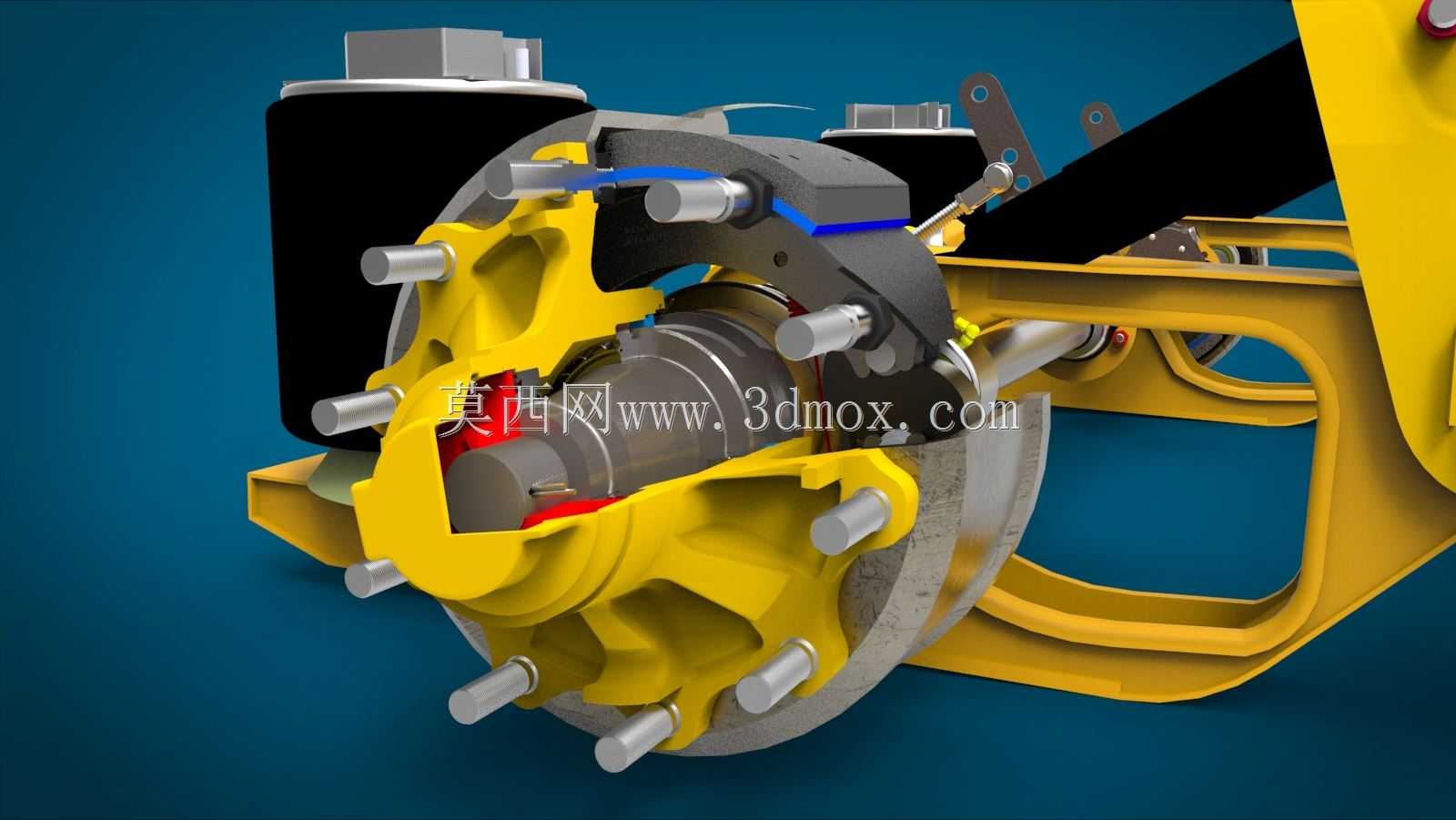

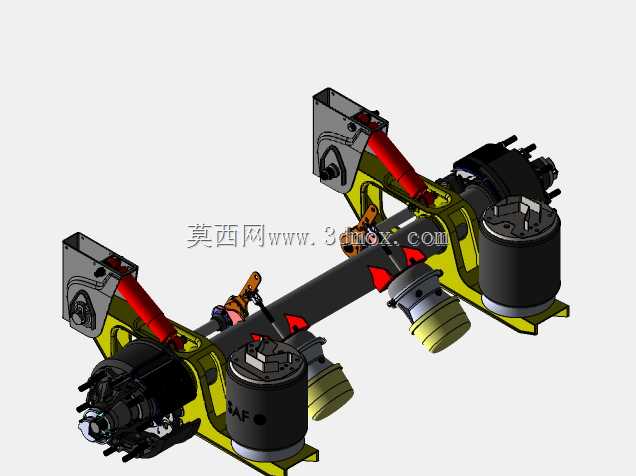

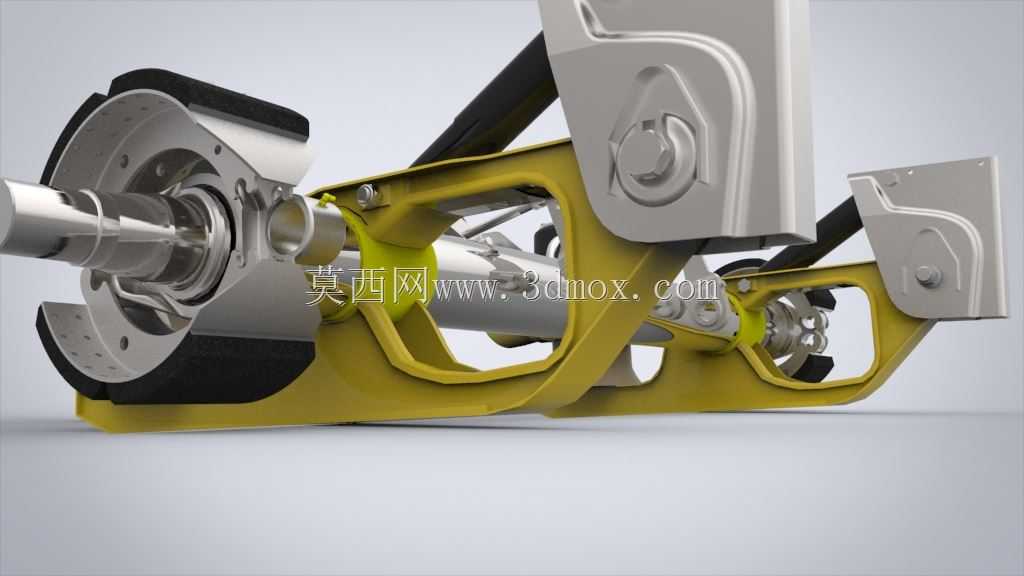

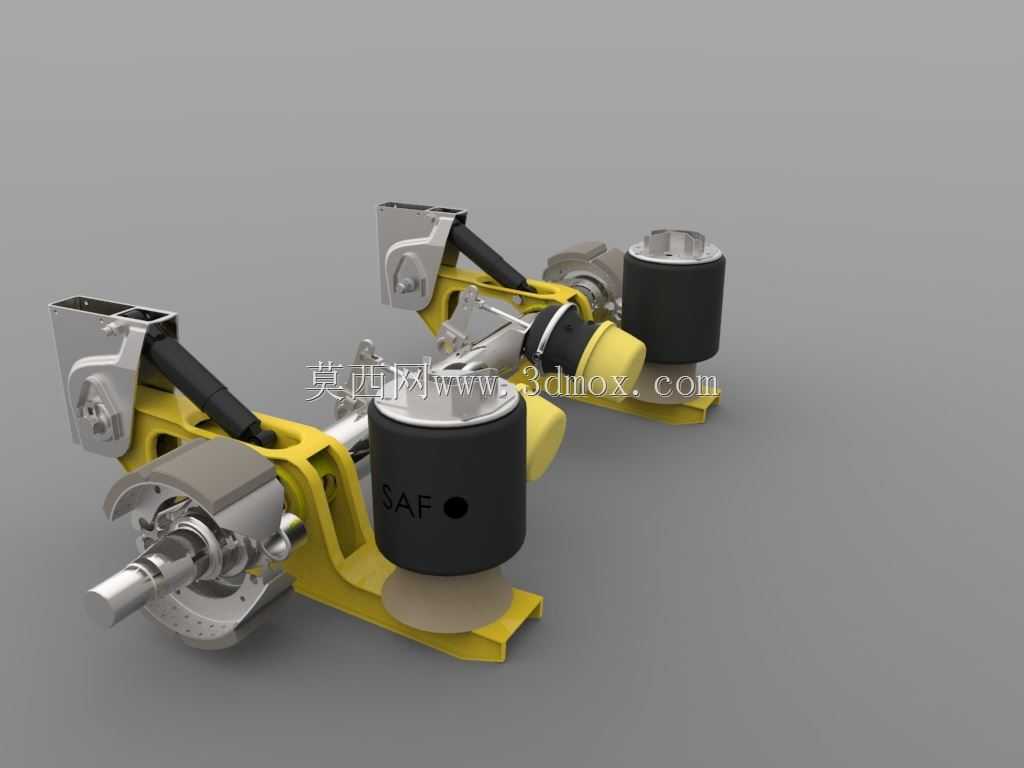

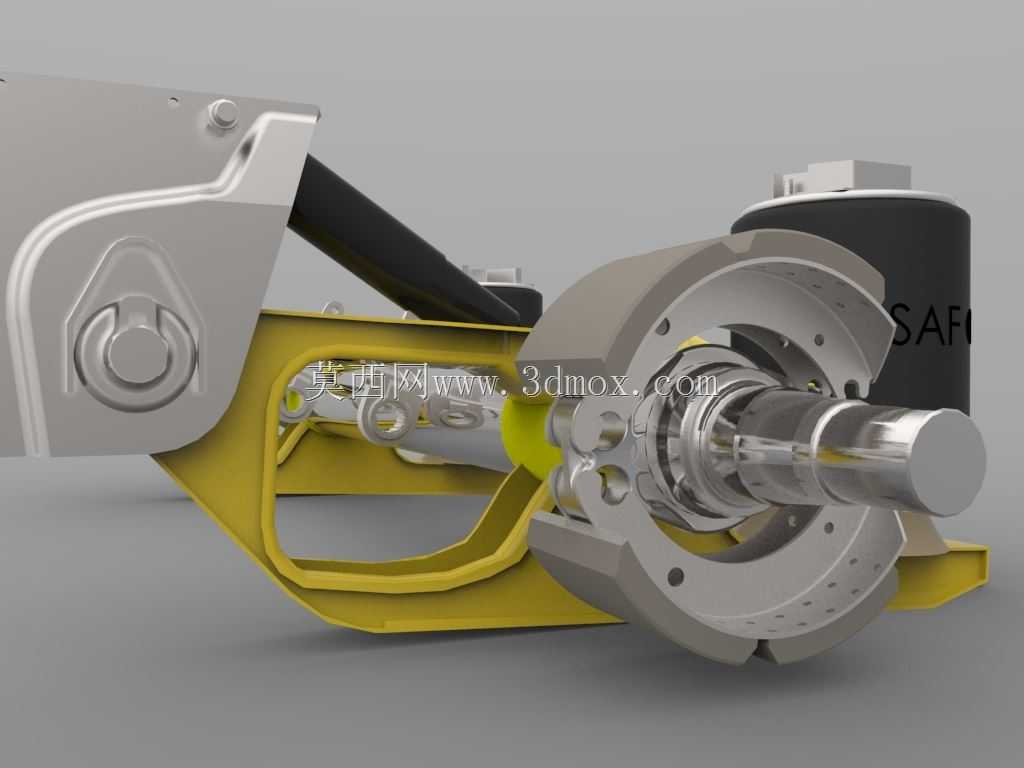

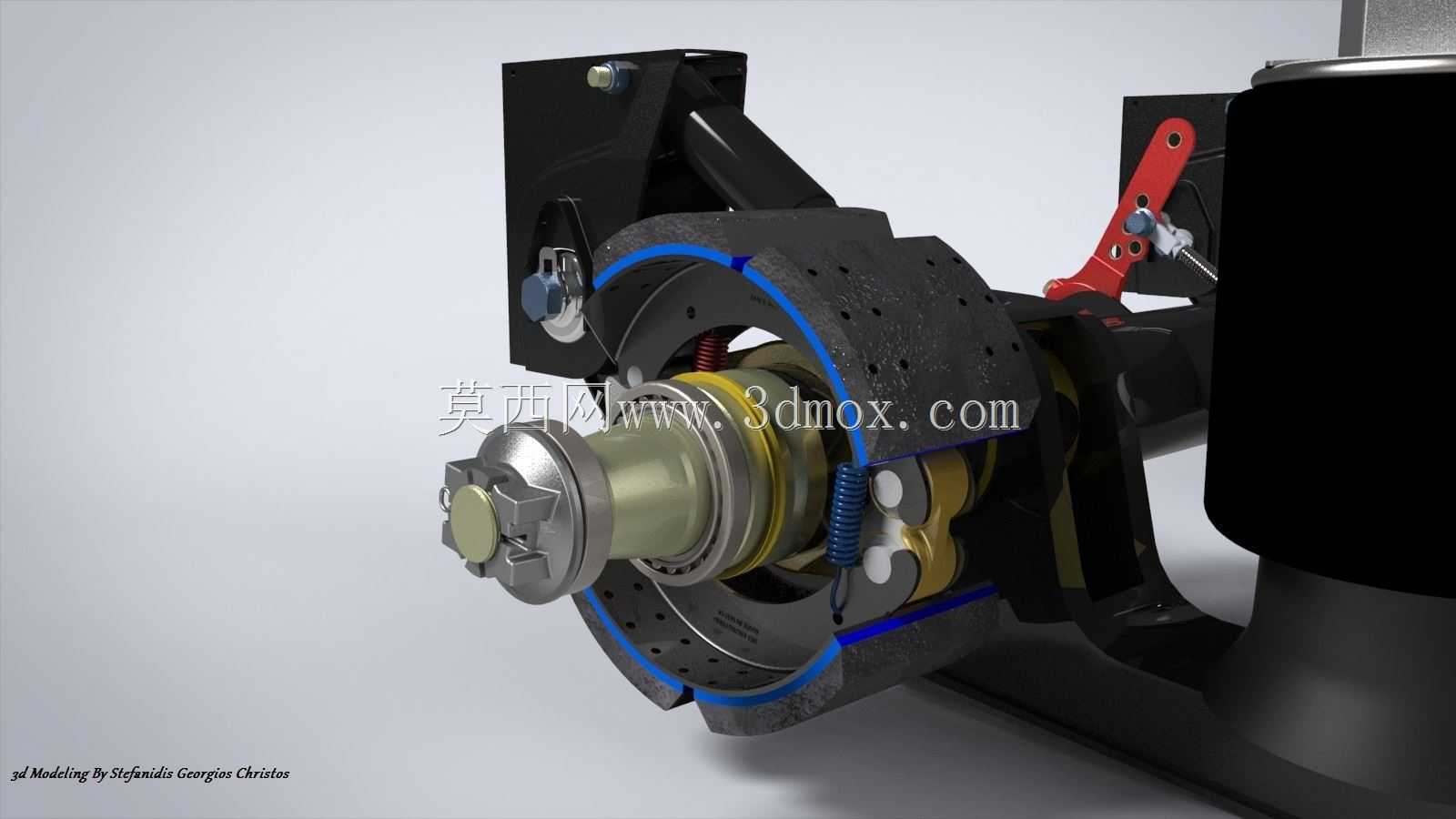

该结构为半挂车配套的鼓式制动空气悬架总成，主要应用于公路货运半挂车、危险品运输半挂车、冷链运输半挂车等商用挂车底盘系统，是连接半挂车车架与车轴、承载整车载荷并缓冲路面冲击的核心底盘部件，直接决定半挂车行驶过程中的平顺性、操控稳定性与制动安全性。在实际货运场景中，这类空气悬架可根据载货重量自动调节气囊气压，无论空载满载都能保持恒定的车架高度，既可以减少货台高度波动带来的货物磕碰，也能降低轮胎异常磨损，适配甩挂运输、高速长途干线物流等多种运营场景，相比传统钢板弹簧悬架能大幅降低行驶过程中的颠簸冲击，对易碎品、精密设备、冷链生鲜等易损货物的运输友好度更高。整套结构集成了空气弹簧、减震阻尼器、鼓式制动总成、车轴连接支架、制动调节机构、导向推力杆等核心部件，功能上同时实现承载、减震、制动传力、车轴定位四大核心作用：空气弹簧负责承担垂直方向载荷，过滤路面传来的高频振动；阻尼器搭配空气弹簧抑制悬架往复弹跳，避免行驶中出现持续抛跳；鼓式制动总成通过制动蹄片胀紧贴合制动鼓内壁，将气室推力转化为制动力矩，实现车辆减速与驻车；导向推力杆组件则负责约束车轴的前后、左右位移，保证车轴与车架始终保持正确的相对位置，避免行驶中出现车轴跑偏、轮胎偏磨的问题。设计过程中严格遵循商用车底盘1:1实车匹配逻辑，所有安装点位完全对应量产车的装配边界：车架连接支架的孔位间距、气囊上下安装面的高度范围、制动气室的安装角度、车轴与支架的配合直径都完全参照实车参数设定，既保证各运动部件在悬架跳动全行程内不会出现运动干涉，也预留了制动管路、ABS传感器线束的布置空间，安装时可直接匹配对应吨位的半挂车车架，无需额外改制支架。外形上整体采用对称式布局，核心承载部件采用高强度铸钢材质结构，制动端的红色轮毂端盖、黑色空气弹簧与阻尼筒体形成清晰的视觉区分，各部件的连接关系、运动副结构都完整还原，可直观展示悬架跳动过程中各部件的联动逻辑，也可用于商用车底盘教学、悬架结构改装验证、维修装配培训等场景。
