手持式弹簧储能自动冲坑工具结构设计

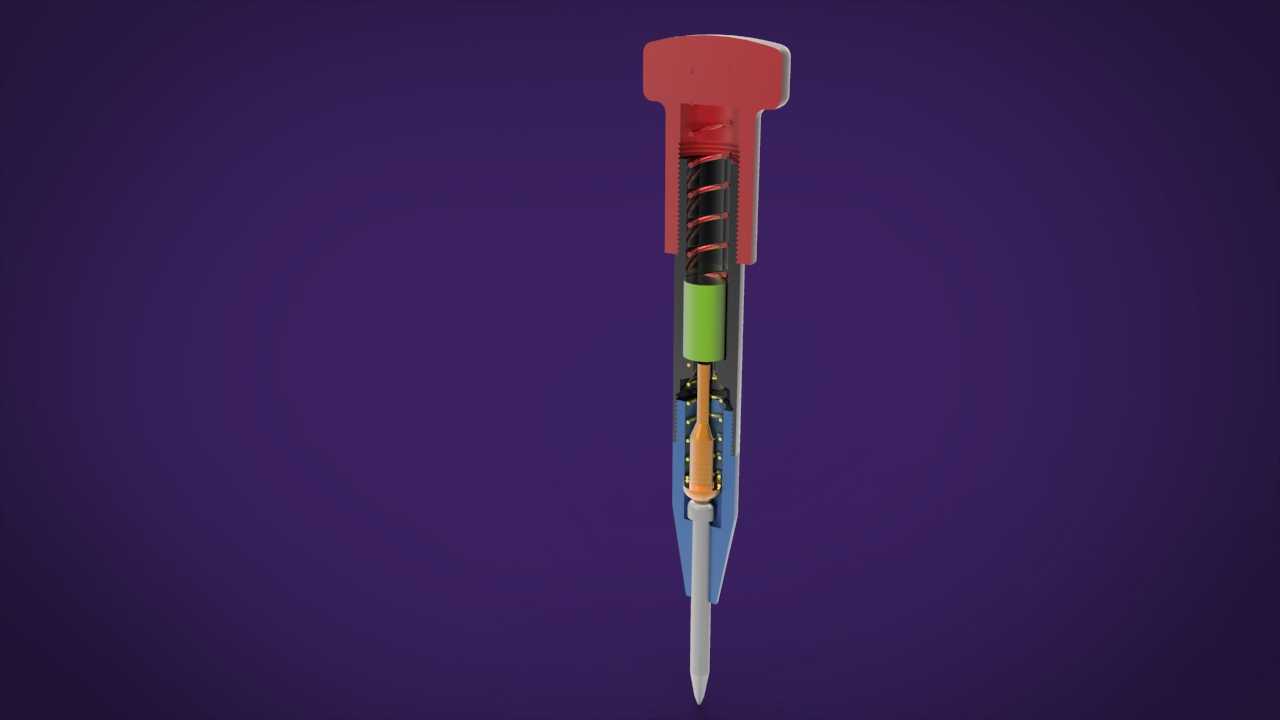

　　在钣金划线、工件定位、小规格铆钉冲窝这类现场加工场景里，传统中心冲需要一手扶直冲头、一手持铁锤敲击施力，操作时很容易因为手部抖动导致冲点偏移，狭小空间内抡锤还存在磕碰工件、砸伤手部的安全隐患，这款自动冲床结构的手持冲具，就是针对这类痛点做的结构优化设计，完全依靠内部机械结构完成冲头的脉冲冲击，不需要额外配备敲击工具，单人单手握持就能完成精准冲点作业。从结构设计逻辑来看，整个工具采用笔式直筒外形，整体外轮廓直径控制在18mm以内，不含冲头外露段的主体长度为125mm，握持段做了细微的滚花防滑处理，和普通大号记号笔的握持尺寸接近，不管是在台虎钳夹持的小型工件上作业，还是在设备装配现场对已安装的钣金件做定位标记，都能灵活伸入狭小操作空间，

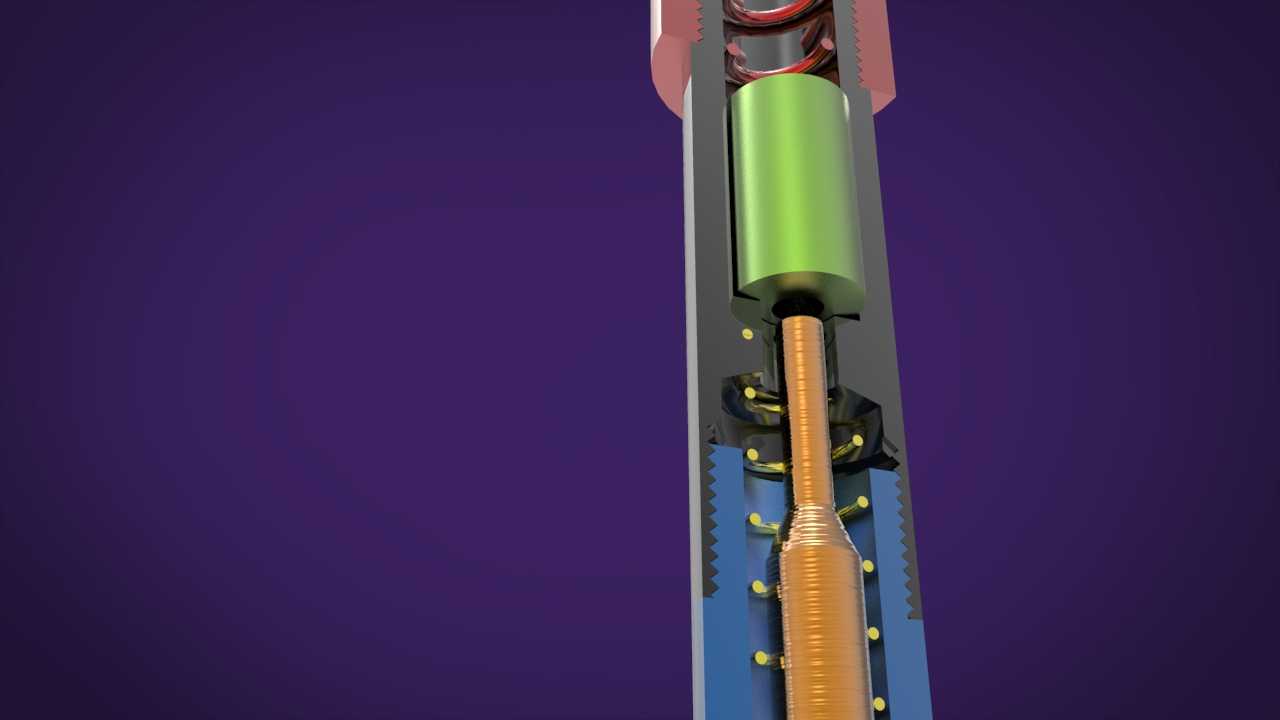

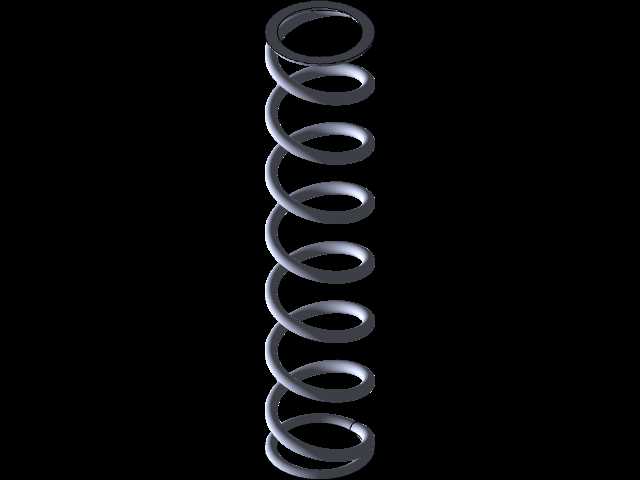

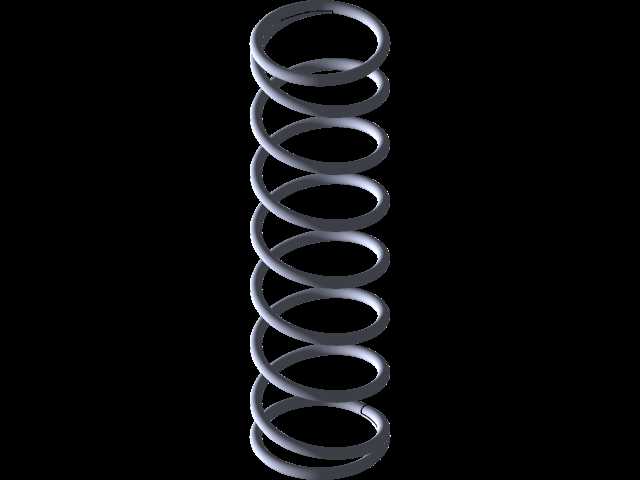

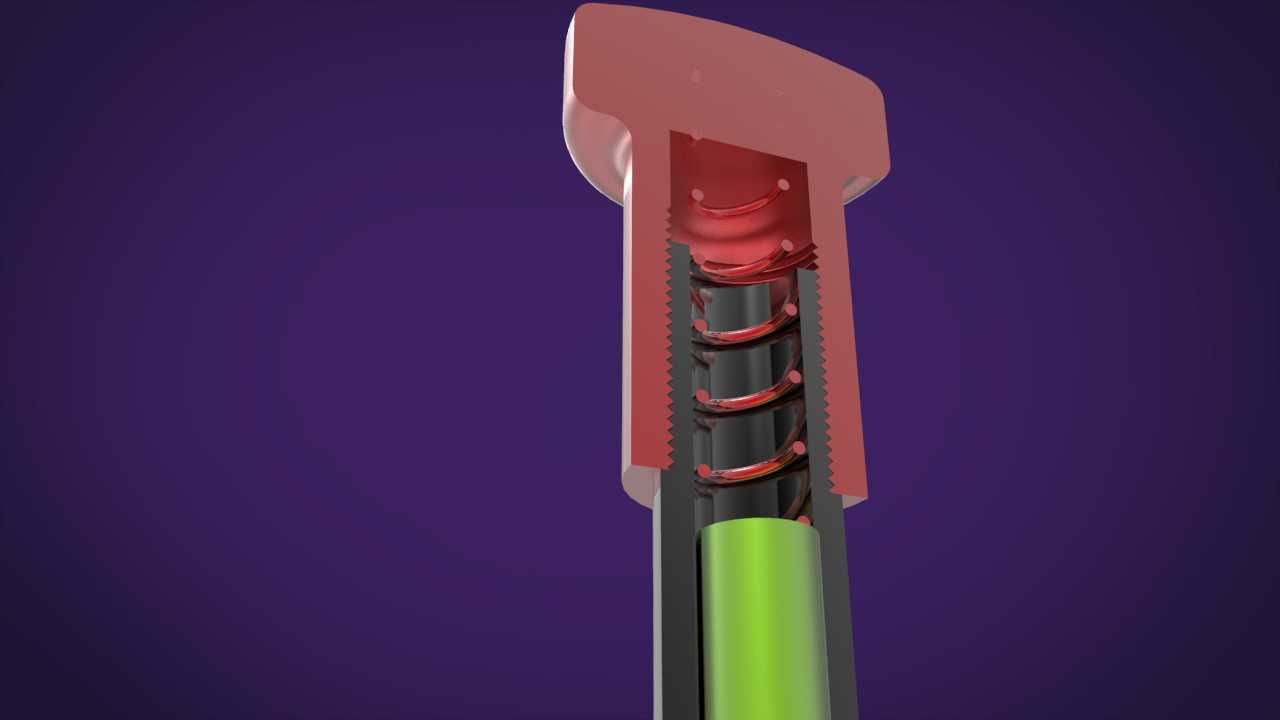

　　不会因为设备体积过大干涉周边管线或已装部件。内部核心的储能-释放结构做了分段式布局：最顶端是按压触发端，采用红色工程塑料材质做按压帽，和金属主体之间做了限位台阶，按压行程控制在8mm，避免过度按压导致内部弹簧过载失效；往下是圆柱螺旋压缩储能弹簧，弹簧线径1.2mm，中径10mm，自由长度45mm，预压行程5mm，额定工作压缩量20mm，储能释放时能提供约120N的瞬时冲力，足够在普通冷轧钢板、铝合金型材、硬质塑料表面冲出深度0.2-0.5mm的定位凹坑，凹坑直径控制在1mm左右，刚好能给后续钻头钻孔、丝锥攻丝提供精准的定位导向，不会出现钻头滑移刮花工件表面的问题。弹簧下方连接的是冲击撞锤组件，撞锤采用调质45号钢加工，

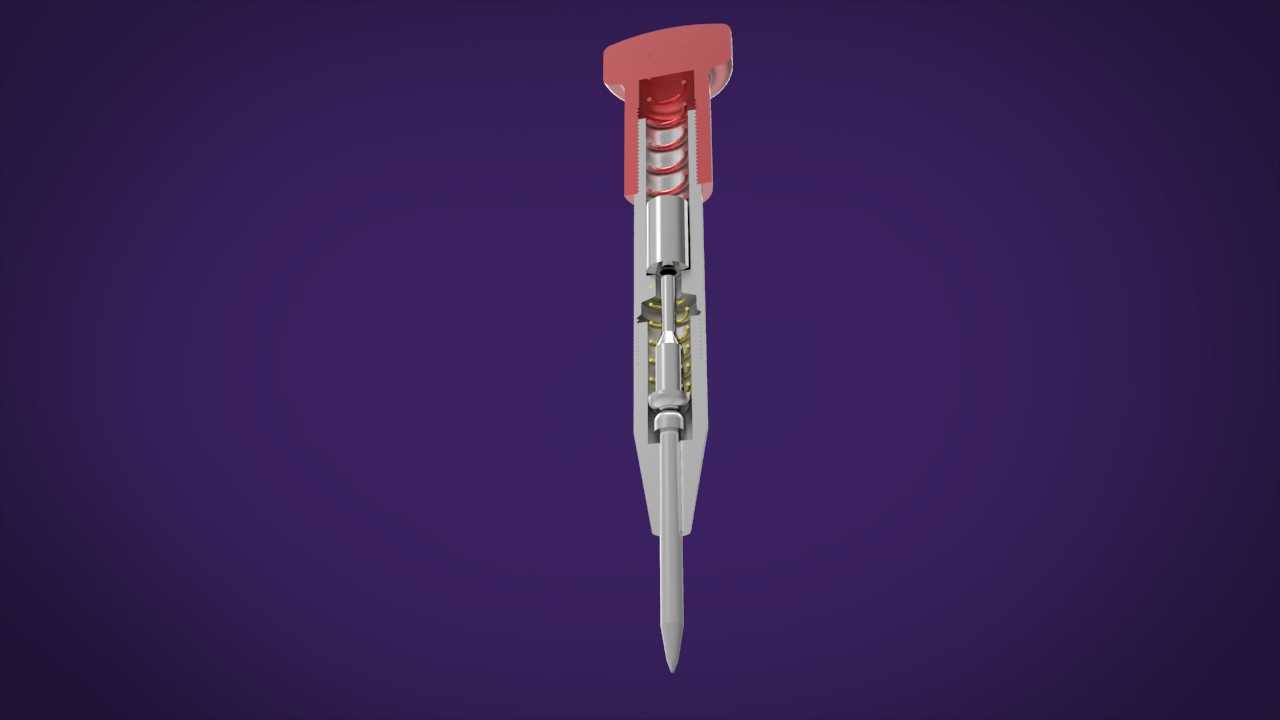

　　和冲头尾部的接触端面做了淬火硬化处理，硬度达到HRC50-55，避免长期冲击出现端面凹陷、冲力传递损耗的问题；冲头部分采用快换式结构设计，冲头尾部和主体内孔采用H7/h6的间隙配合，日常使用中如果冲头尖端磨损，可以直接拔出更换不同规格的冲头，不需要拆解整个主体结构，维护成本极低。触发机构采用的是斜面解锁结构，当使用者握持工具将冲头尖端抵在工件表面施加向下的压力时，主体内部的锁止斜面会逐步压缩储能弹簧，当压力达到设计阈值时，锁止结构瞬间脱开，储能弹簧快速释放弹力推动撞锤撞击冲头尾部，将弹簧储存的弹性势能转化为冲头的瞬时冲击动能，在工件表面冲出定位凹坑，整个冲击过程在0.1秒内完成，不会因为手部持续施力导致冲头歪斜。在安装边界适配方面，

　　这款工具不需要额外的气源、电源配套，也没有外接管路或线缆，作业时不受现场动力条件限制，野外装配、高空作业、设备维修现场都能直接使用；工具整体重量控制在150g以内，长时间单手握持作业也不会出现明显的手部疲劳，对比传统“中心冲+铁锤”的作业组合，整体作业效率能提升60%以上，同时彻底避免了抡锤操作带来的安全风险。结构设计上还做了防呆处理，所有内部零件都采用轴向装配结构，没有径向凸出的小零件，日常拆解维护时不会出现零件散落丢失的问题；主体外壳采用不锈钢无缝管加工，表面做了哑光喷砂处理，日常接触加工切削液、润滑油也不会出现锈蚀问题，适合在机加工车间、装配现场这类复杂工况下长期使用。冲头尖端采用60度锥角设计，和普通中心冲的锥角参数保持一致，冲出的定位凹坑能适配绝大多数规格的麻花钻、中心钻定位需求，不需要调整后续加工的刀具参数，能直接融入现有加工工序流程，不会给现场操作人员增加额外的学习成本。
