铝合金材质水泵泵体结构三维设计

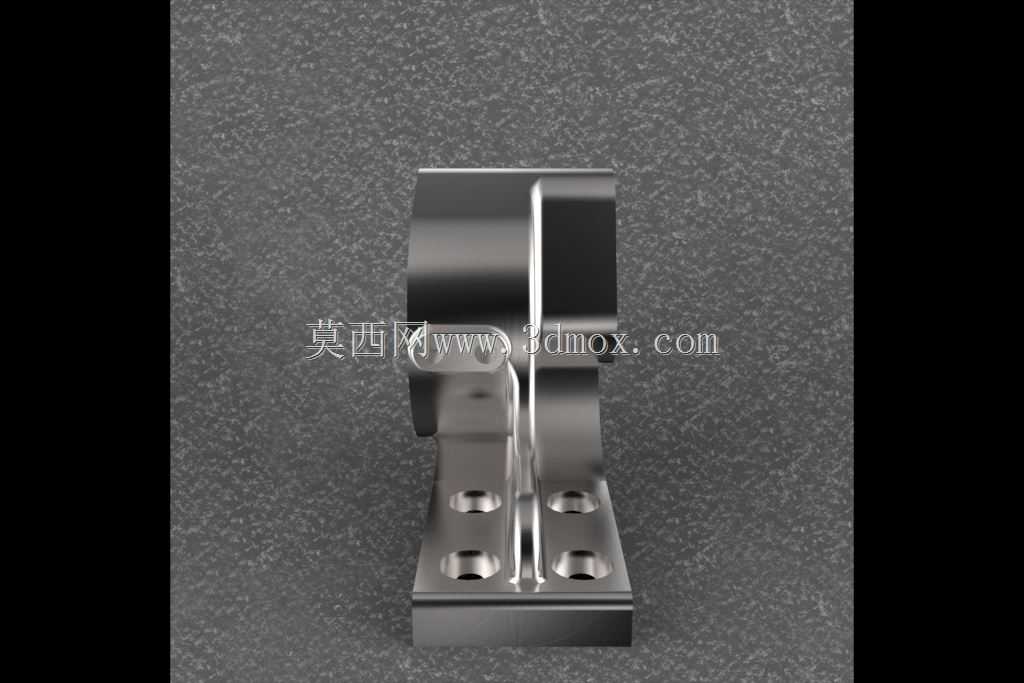

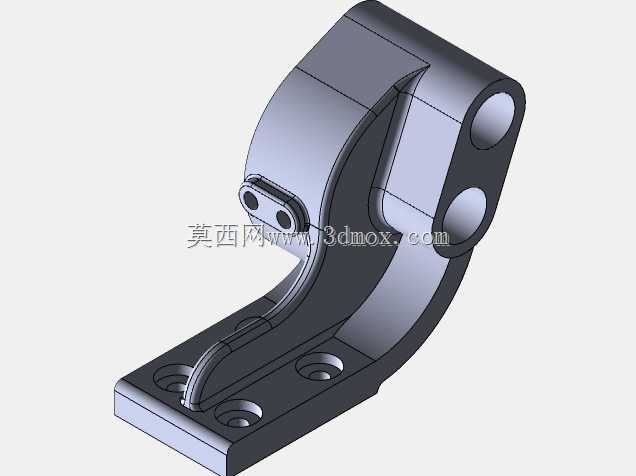

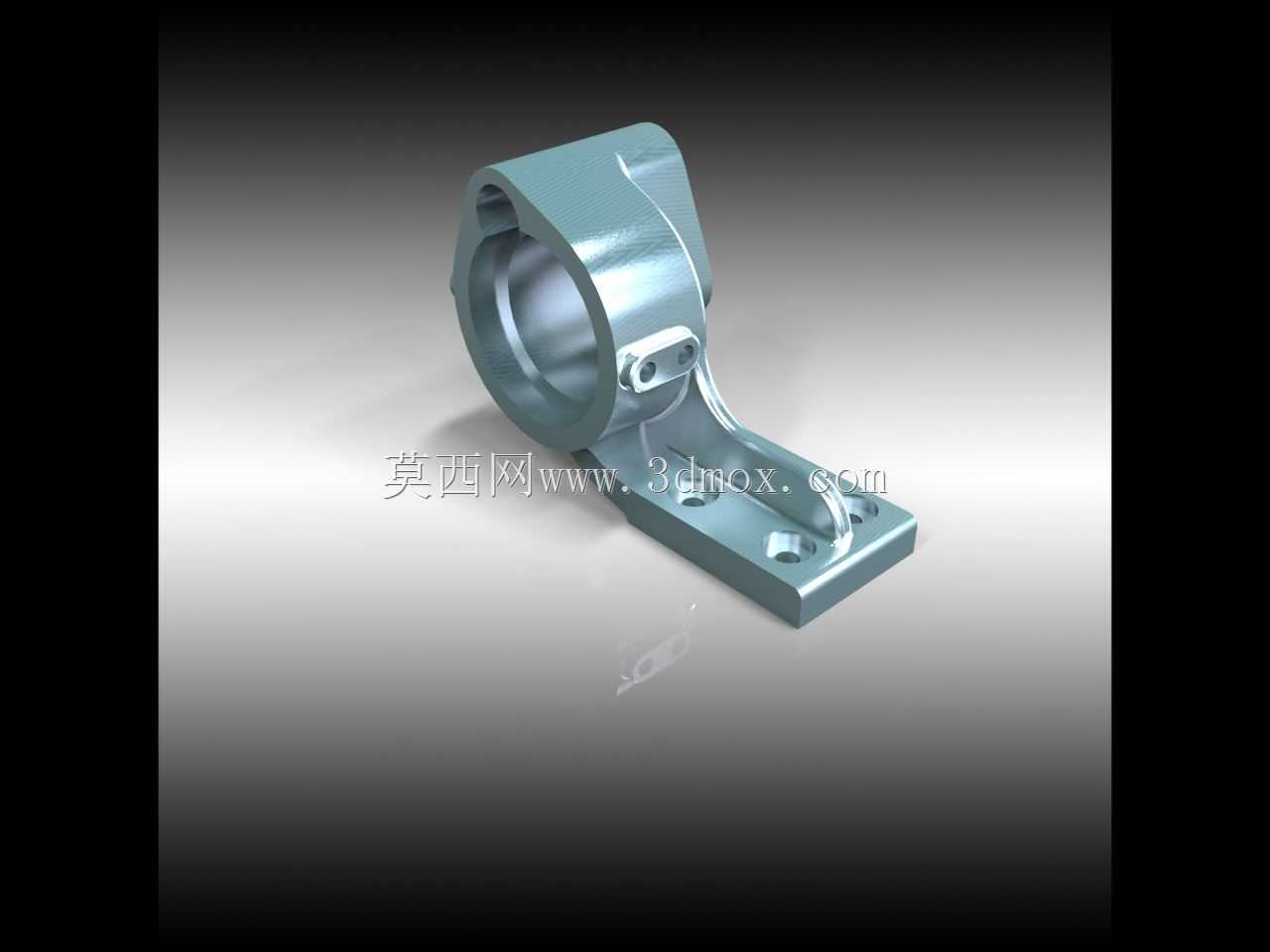

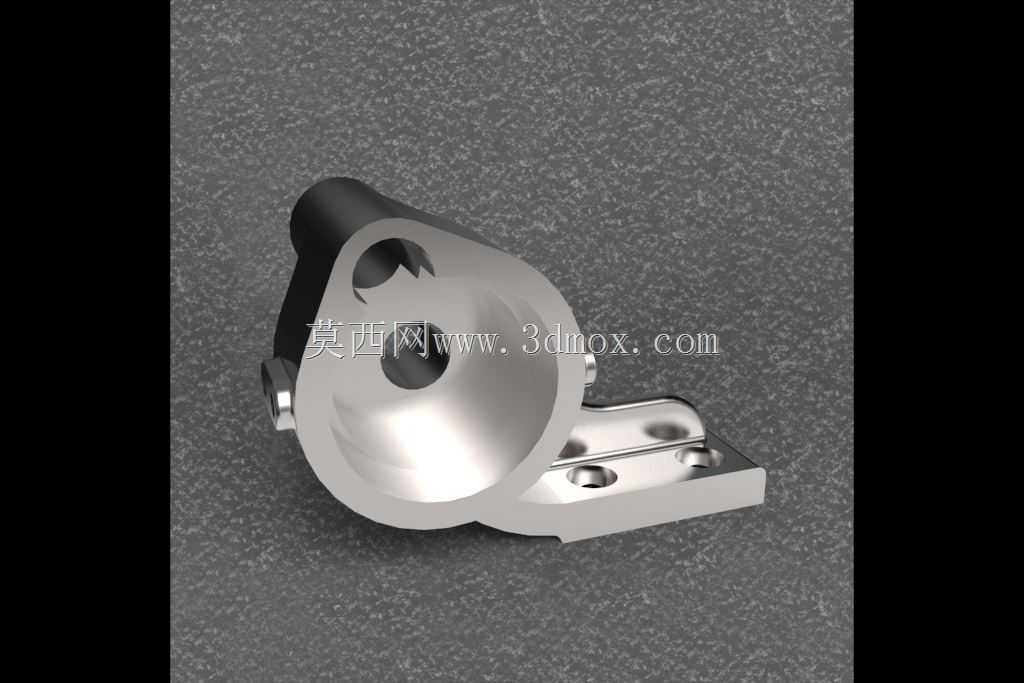

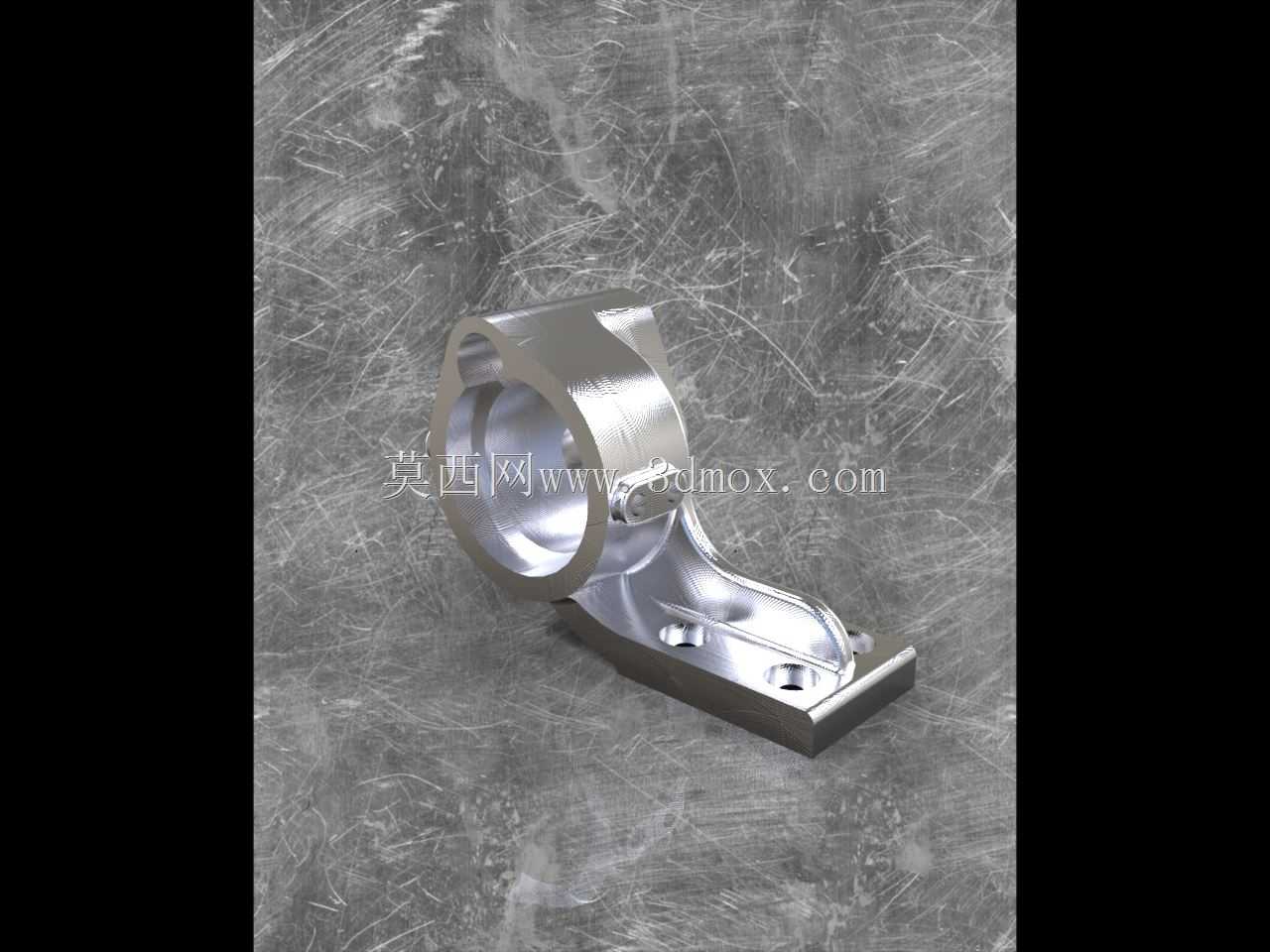

在民用供水、工业循环冷却、小型液压动力传输等场景中，泵体作为水泵的核心承载构件，直接决定了整机的装配精度与运行稳定性，这款铝合金材质的水泵本体，正是针对中小流量流体输送工况开发的结构件。从实际装配逻辑来看，该零件的筒状腔体为叶轮与泵轴提供了密闭的容纳空间，腔体内部的加工精度直接影响叶轮运转时的流体密封性，避免输送介质出现内泄漏损失，而延伸出的带安装孔的支脚结构，承担了整机与安装基座的连接固定作用，支脚上的四个沉头安装孔可配合标准螺栓实现快速定位，安装时需保证支脚贴合面与基座平面的平面度误差不超过0.02mm，避免装配应力导致腔体变形，影响内部叶轮的运转间隙。从加工工艺角度出发，该零件采用垂直铣削工艺成型，选择铝合金作为基材，一方面是利用铝合金质量轻、导热性好的特性，降低水泵整机的自重，同时可以快速带走泵组长时间运转产生的热量，避免腔体内部温度过高导致输送介质汽化产生气蚀；另一方面铝合金的切削性能优异，垂直铣削工艺可以一次装夹完成腔体粗加工、支脚成型、安装孔位钻铣的多道工序，减少多次装夹带来的形位公差累积，最终成型的零件表面光洁度可达Ra12.5μm，这个精度等级既可以满足非配合面的外观与防腐蚀要求，也能减少后续精加工的工序成本，仅需对腔体内部的叶轮配合面、轴封安装位做进一步精镗处理即可达到装配要求。在结构设计层面，腔体侧壁预留的凸台结构是为机械密封件预留的安装定位位，凸台的高度与同轴度经过反复校核，既可以保证密封件安装后不会出现偏磨，也能避免凸台过高占用腔体内部的流体流道空间，减少流体在腔体内部的沿程阻力损失；支脚与腔体连接的位置做了圆弧过渡加强筋设计，这个细节是为了应对水泵启停时产生的振动载荷，避免支脚与腔体连接位置出现应力集中导致的断裂问题，在实际选型应用中，该泵体适配的是小功率单级离心泵，可用于家庭自来水增压、小型设备冷却水循环、园林灌溉供水等场景，安装时需要注意支脚的固定螺栓扭矩控制在合理范围，扭矩过大会导致铝合金支脚出现螺纹滑牙或者变形，扭矩过小则会导致泵组运转时振动过大，产生噪音甚至损坏密封件。从外形安装边界来看，该泵体的筒状腔体直径适配常规直径的叶轮组件，支脚的安装孔位间距符合小型离心泵的通用安装尺寸规范，可以直接替换同规格的铸铁泵体实现整机轻量化升级，腔体的进出水口位置预留了标准管螺纹的加工余量，可根据实际使用需求加工对应规格的管螺纹，对接不同管径的输送管路，在三维建模过程中，该结构的建模重点集中在腔体与支脚的过渡曲面处理、安装孔位的形位公差标注、密封凸台的同轴度约束上，建模时需要充分考虑垂直铣削的工艺可行性，避免出现刀具无法加工的倒扣结构，保证设计完成的三维模型可以直接导入编程软件生成加工代码，减少后续工艺调整的工作量。
