希腊海军阿特拉斯通用补给舰船体结构

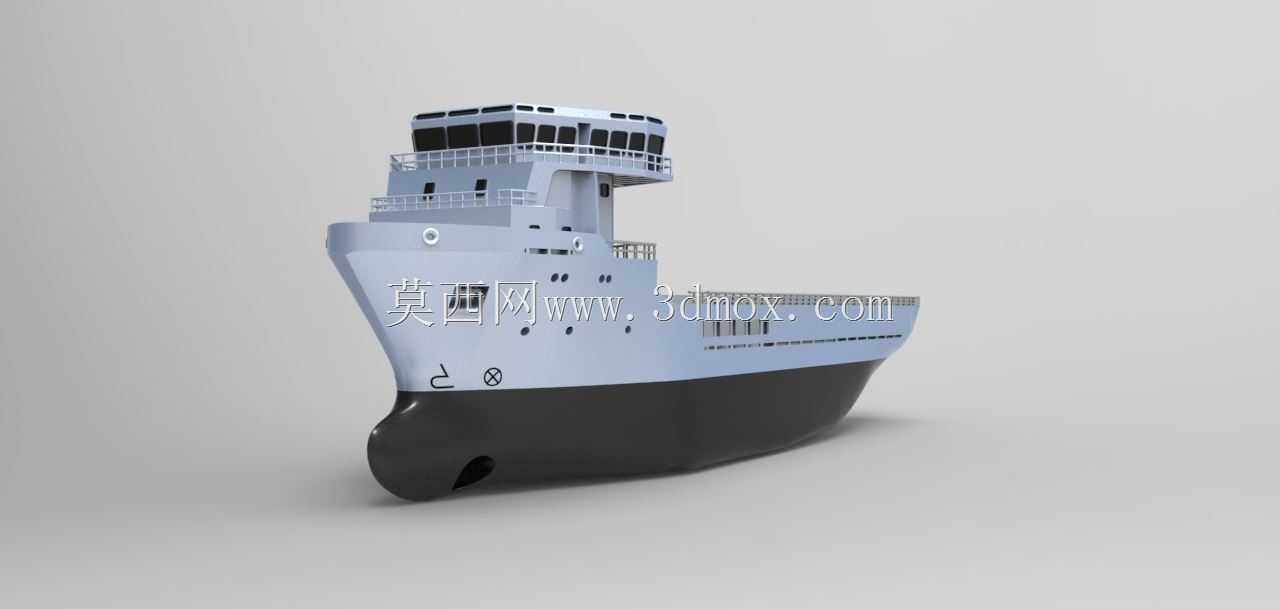

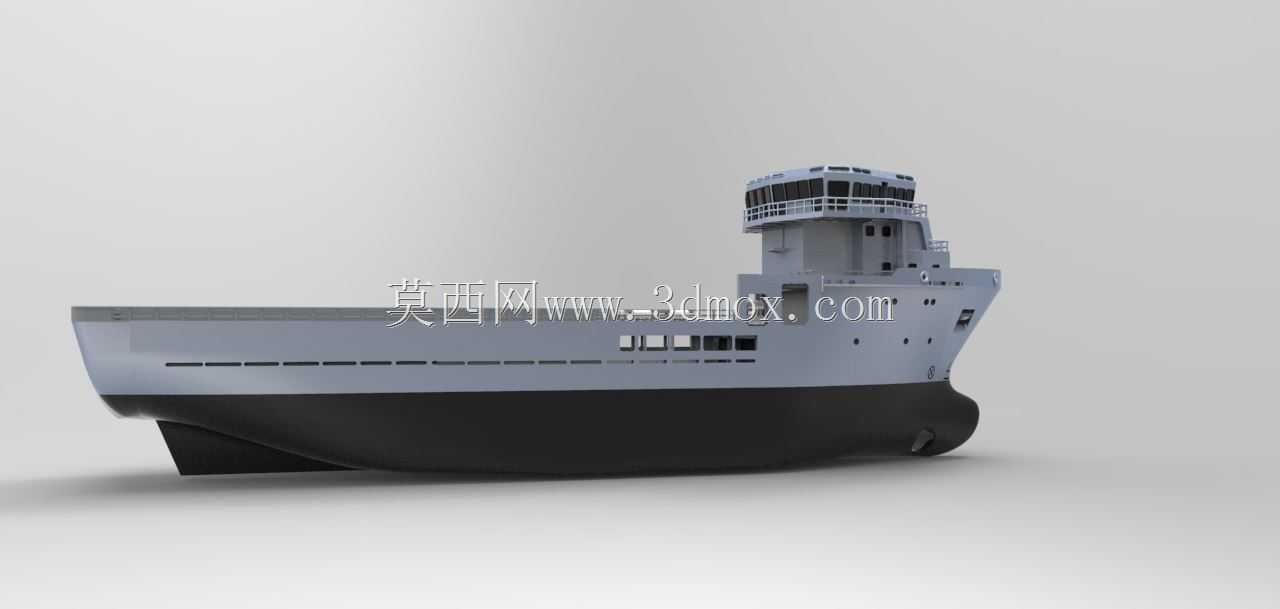

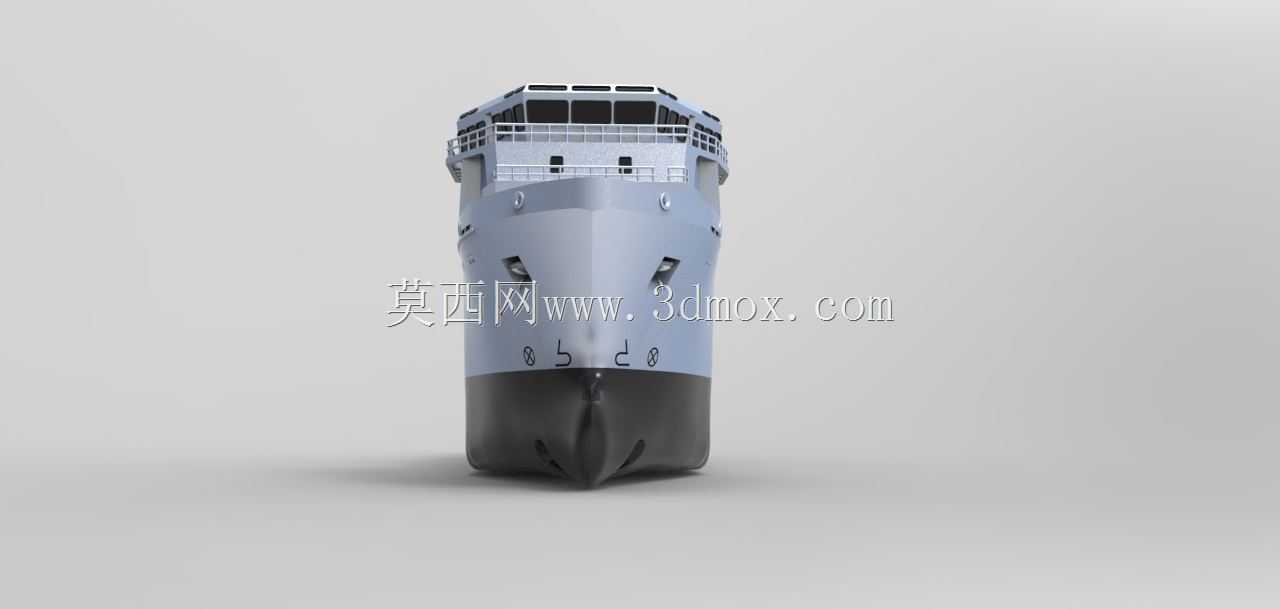

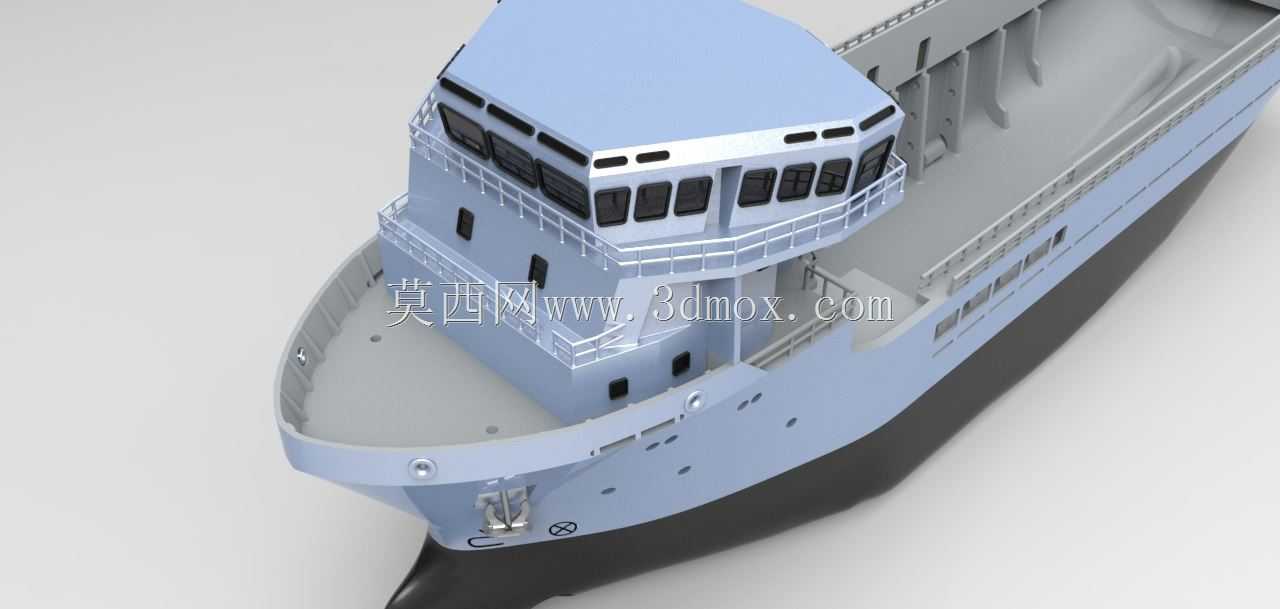

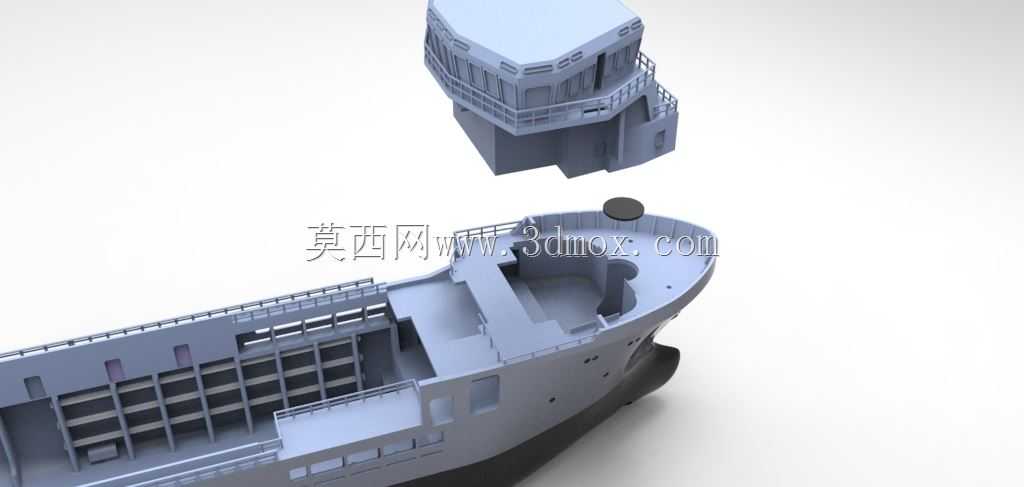

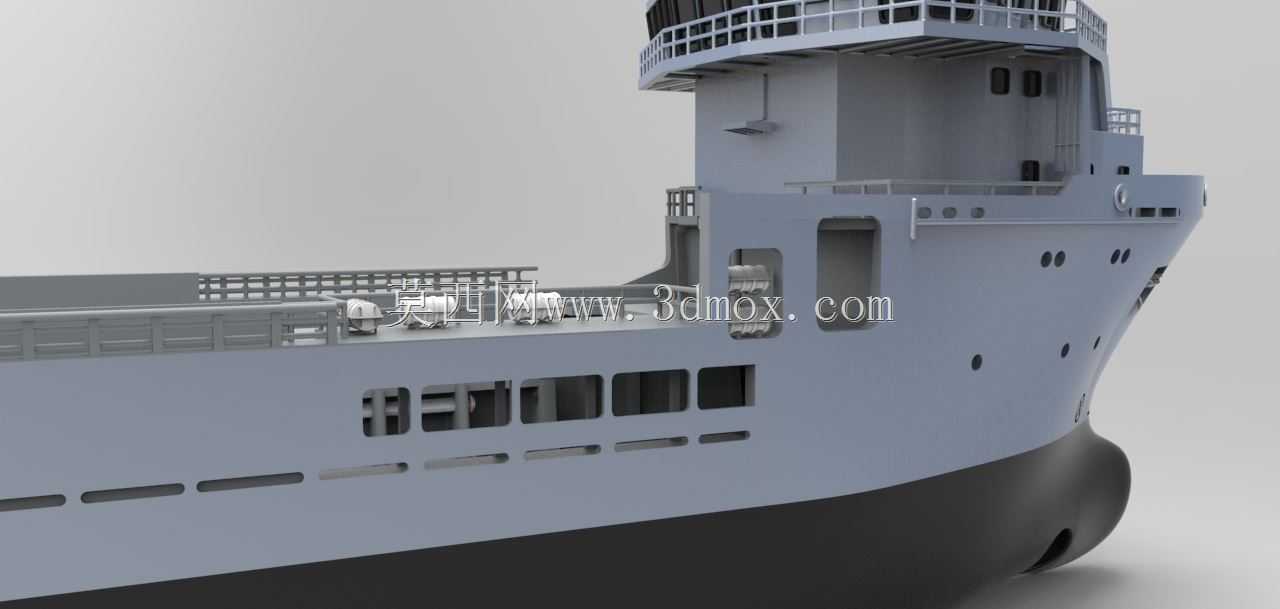

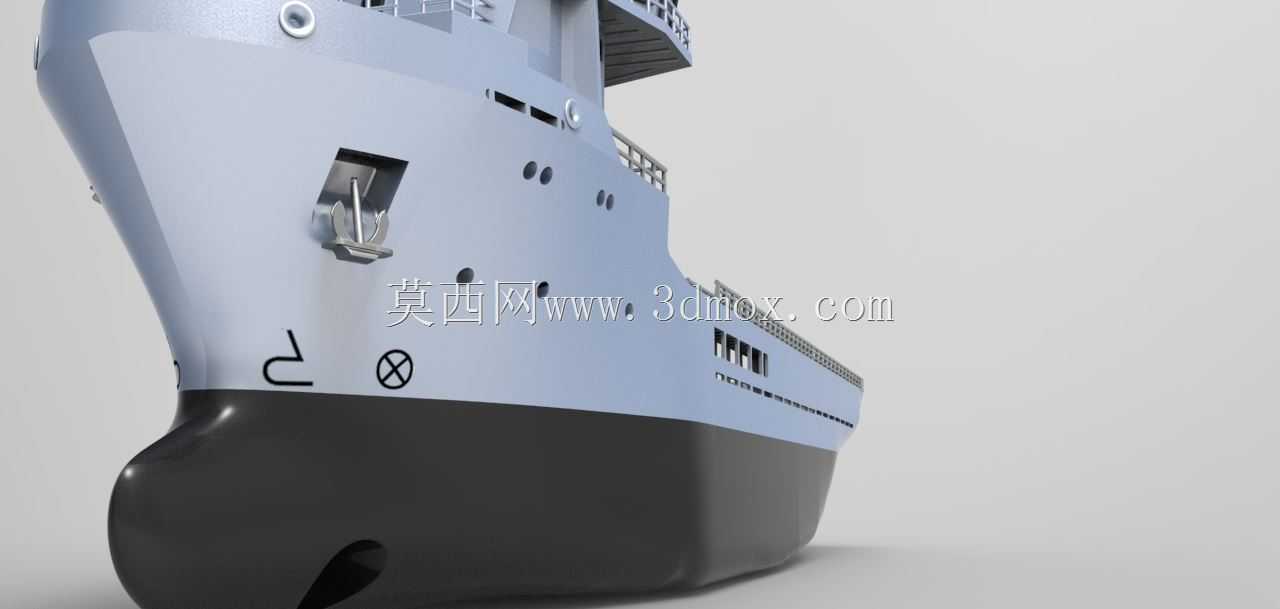

在海上勤务保障体系中，通用补给船是维持远海作业、海上编队持续运作的核心勤务载具，不同于作战舰艇的火力配置导向，这类船舶的设计核心始终围绕载荷承载、多场景补给适配、复杂海况下的作业稳定性展开，本次呈现的阿特拉斯通用补给船结构，还原了该类勤务船舶的核心舱室布局与外部构型特征。从实际应用场景来看，这类船舶主要承担海上燃油、淡水、干货备件、生活物资的转运补给任务，既可以为近海作业的民用工程船、科考船提供定点物资补充，也能伴随远海作业编队完成航行间横向、纵向补给作业，部分同型船舶经过模块化改装后，还可承担人员转运、简易医疗救助、近海巡逻辅助等拓展任务，其多用途属性决定了船体设计必须兼顾装载空间、航行稳定性与作业界面的便利性。从结构拆分逻辑来看，整个船体采用模块化分段设计思路，将上层建筑艏楼部分与主船体拆分为独立结构单元，这种拆分方式一方面匹配实船建造中的分段合拢工艺逻辑，方便建模过程中对应不同舱室的功能分区做细节深化，另一方面也适配小比例模型制作、3D打印改装的需求，拆分后的独立单元可以单独做表面处理、内部结构填充，甚至加装遥控动力组件改造为RC遥控模型。主船体部分的设计重点集中在几个核心区域：船艏部分采用前倾式艏柱搭配球鼻艏构型，球鼻艏的线型经过优化，能够在中高航速下降低兴波阻力，提升船舶航行的燃油经济性，同时艏部甲板预留了锚泊设备的安装位置，锚链筒、锚台的结构位置都按照实船布局做了对应还原，舷侧的开孔对应系缆桩、导缆孔的安装点位，方便后续加装系泊作业相关的细节零件。主船体中部为核心载荷舱段，舷侧设置了连续的走道与护栏结构，舱内采用大跨度开敞式设计，没有多余的结构隔断，能够最大化利用内部空间装载干货物资，同时舱壁上预留了横向补给装置的安装接口，对应位置的结构做了局部加强，能够承受补给作业时的索具拉力与物资转运载荷。船体的干舷高度经过针对性设计，在保证足够储备浮力的前提下，降低了舷侧补给作业面的高度，方便与不同吨位的接收船舶完成物资对接，减少高海况下的作业对接难度。上层建筑艏楼部分设置在船体靠前位置，这种布局能够为中部补给作业区留出足够的开阔操作空间，避免上层建筑遮挡补给作业视线，同时艏楼外围设置了环绕式走道与护栏，驾驶室采用多面开窗构型，能够获得360度的全向视野，方便驾驶人员观察全船作业状态与周边海况，艏楼内部的分层结构对应驾驶室、船员住舱、通讯设备舱等不同功能舱室，结构外壁的细节还原了通风口、门窗、爬梯等附属构件的安装位置，符合实船的功能分区逻辑。从尺寸比例来看，该结构采用1:100的缩放比例，对应实船长度约八十米级的通用补给船尺寸，拆分后的各模块安装边界做了对位适配，主船体与上层建筑的对接面采用平面贴合设计，不需要额外的定位结构就能完成组装，打印制作时可以根据不同的制作需求选择整体打印或者分模块打印，分模块打印时的拼接公差控制在常规FDM打印的精度适配范围内，不需要做大量的后期打磨修正。在结构细节处理上，船体的外板线型做了连续顺滑处理，没有突兀的折角，符合钢制船舶的外板加工工艺特征，舷侧的加强筋结构采用隐性处理方式，没有在外部做突兀的凸起，还原实船光滑的外板表面，甲板上的护栏、走道等附属结构的尺寸比例都按照实船缩放，既保证了细节还原度，也不会因为结构过细导致打印制作时出现断裂损坏。这类勤务船舶的设计不同于高速作战舰艇，不需要追求过高的航速，因此船体的长宽比控制在合理区间，兼顾航行稳定性与装载空间，船底部分采用平底结合局部舭龙骨的构型，能够提升船舶横摇时的阻尼，降低高海况下的摇晃幅度，保障补给作业时的平台稳定性，即使在中等海况下也能完成常规的物资转运作业。对于结构设计从业者而言，这类船舶模型的参考价值在于其模块化拆分思路与功能导向的构型逻辑，所有的外部结构设计都服务于实际作业需求，没有多余的装饰性结构，每一处线型变化、每一个结构点位都对应实际的功能需求，比如舷侧的走道宽度刚好满足人员通行与小型物资转运的需求，护栏高度符合海上作业的安全规范，艏楼的高度刚好能够获得无遮挡的全船视野，这些细节都是经过长期实际作业验证后的优化结果，能够为小型勤务船舶的结构设计、模型改装提供直观的参考依据。
