带外置气罐的摩托车后减震器设计

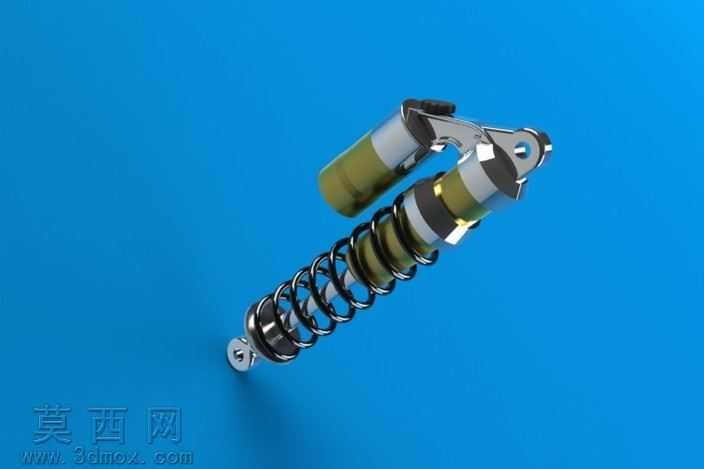

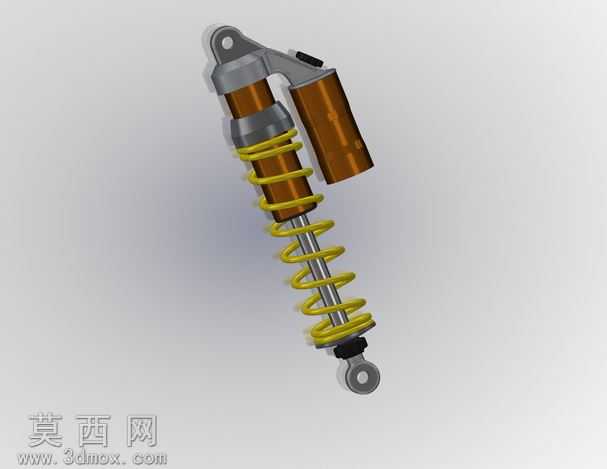

本作品为带外置储气罐的高性能摩托车后减震器三维建模成果，建模阶段以实际越野摩托车后减震的尺寸参数为基准，在SolidWorks中完成全参数化建模，首先绘制减震器核心的阻尼活塞杆主体，通过回转特征完成活塞杆、上下安装吊耳的基础造型，对吊耳内部的衬套安装位做精确的尺寸约束，保证安装孔位的同轴度公差符合实际装配要求。随后完成螺旋弹簧的建模，通过螺旋线扫描生成等节距的弹簧主体，弹簧两端做并圈磨平处理，还原真实弹簧的端部结构，弹簧与阻尼筒的配合间隙经过反复校验，避免运动过程中出现干涉问题。外置气罐部分通过多段回转与拉伸特征组合完成，气罐与阻尼筒之间的连接油路做了简化但保留核心连通结构，气罐顶部的充气嘴、调节旋钮都做了细节还原，旋钮表面的防滑纹理通过阵列特征实现，提升模型的真实感。材质与渲染阶段，阻尼筒、气罐外壳采用抛光金属材质，添加轻微的环境反射效果模拟铝合金阳极氧化的质感，活塞杆采用高抛光镀铬钢材材质，表面粗糙度设置为极低数值还原镜面效果，螺旋弹簧采用明黄色喷塑金属材质，添加细微的颗粒质感模拟喷塑层的哑光效果，上下安装吊耳采用黑色橡胶与钢材复合材质，橡胶部分做哑光漫反射处理，金属部分保留轻微金属光泽。结构设计上还原了油气分离式后减震的核心布局，外置气罐用于容纳高压氮气，避免减震器高频工作时阻尼油出现气泡导致阻尼衰减，弹簧预紧调节环的螺纹结构完整保留，可直观展示预紧力调节的结构原理，上下吊耳的球头结构也做了还原，可模拟减震器工作时的摆动角度。渲染阶段采用影棚柔光环境，添加地面反射效果突出减震器的金属质感，多角度展示模型的结构细节，整体模型装配关系完整，可用于摩托车悬架结构教学、改装方案展示等场景，所有特征均保留参数化历史，可根据不同车型的需求快速调整弹簧刚度、减震行程、气罐容积等参数，适配不同排量、不同使用场景的摩托车后减震设计需求。
