可伸缩十字万向传动轴三维结构设计

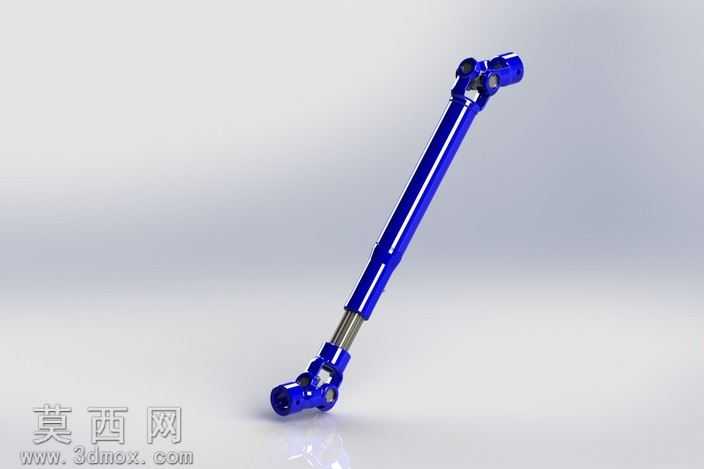

本模型为可伸缩式十字万向传动轴，采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械传动部件的实际工程尺寸规范，对两端十字轴万向节、中间花键伸缩轴段、端部连接叉耳等核心结构进行了1:1比例的特征还原。建模阶段先通过草图绘制确定各轴段的直径、长度参数，利用旋转特征生成轴体基础基体，再通过拉伸、切除特征完成万向节叉的耳孔、连接端面的定位结构，针对十字轴的轴颈、轴承安装位采用圆周阵列特征实现对称结构的快速构建，中间伸缩段的花键结构通过扫描切除特征完成齿形的精准绘制，保证花键副的滑动配合间隙符合实际装配要求。材质与渲染阶段，为轴体主体部分赋予深蓝色金属烤漆材质，调整材质的粗糙度、反光度参数模拟工业金属漆面的哑光质感，中间伸缩轴段赋予抛光不锈钢材质，调高金属反射率与高光强度，与两端蓝色漆面形成清晰的材质区分，十字轴的连接销、端部固定结构赋予镀锌金属材质，添加细微的颗粒质感模拟镀锌层的表面效果，场景采用柔和的漫反射环境光，搭配定向主光源突出轴体的圆柱曲面轮廓与万向节的结构转折，阴影参数调整为软阴影模式，避免生硬阴影遮挡结构细节。结构设计上，两端十字万向节可实现两轴存在夹角工况下的连续扭矩传递，中间花键伸缩结构可补偿传动过程中的轴向位移，适配安装位置存在偏差、工作中存在轴向窜动的传动场景，各连接部位的配合间隙、轴肩过渡圆角均按照机械设计标准进行参数设置，既保证结构的强度冗余，也还原了实际产品的工艺细节，整体模型无多余冗余特征，各部件可单独拆分用于装配模拟、运动仿真，能够直观展示万向传动轴的工作原理与结构组成，可用于机械结构教学、传动方案选型参考、虚拟装配场景搭建等用途。
