棘轮式套筒扳手三维结构设计模型

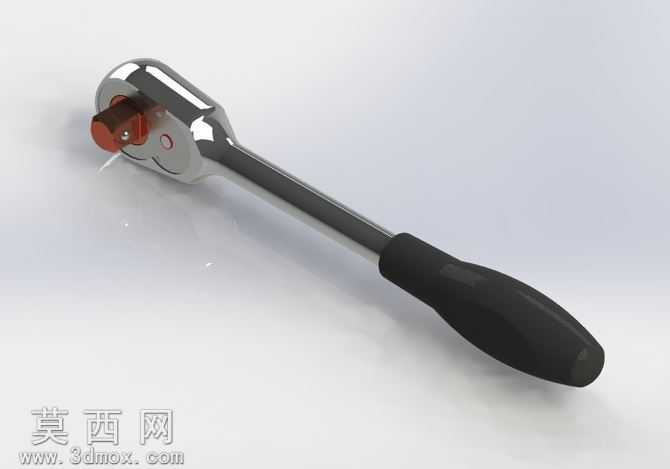

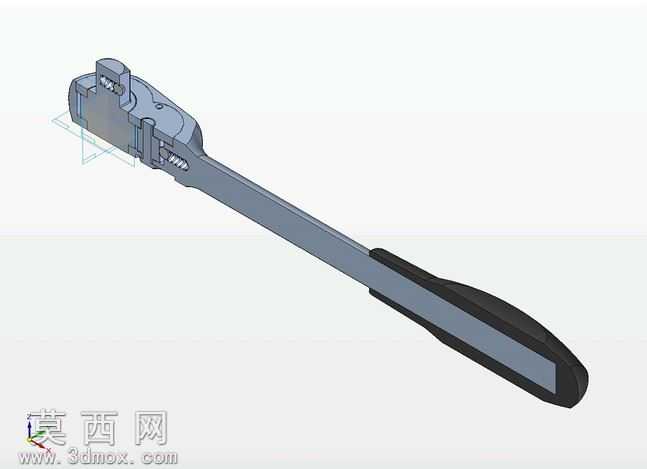

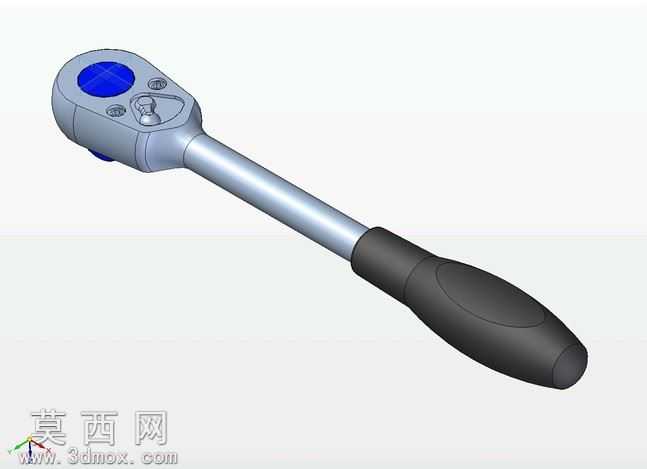

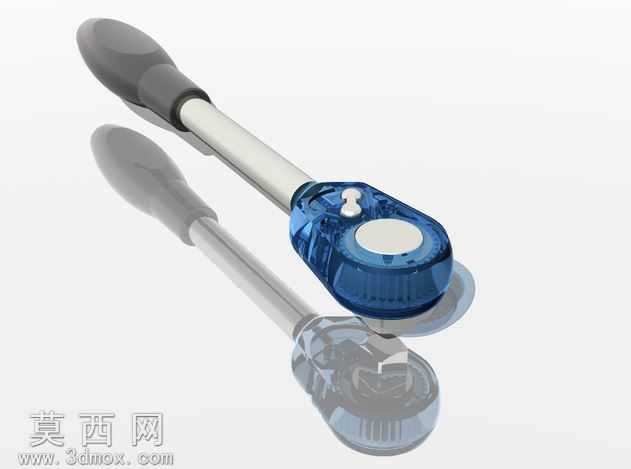

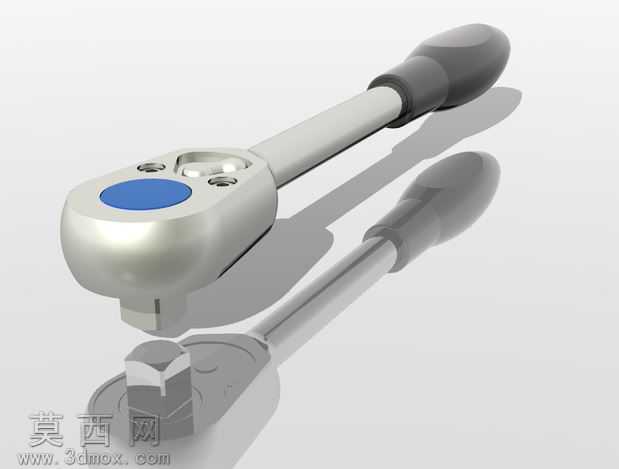

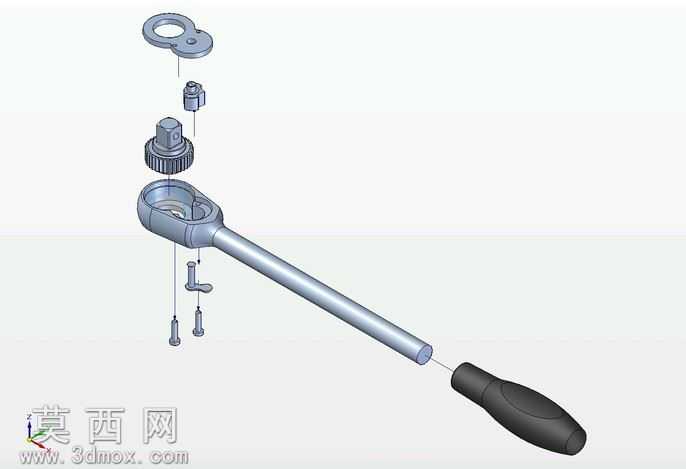

本模型为棘轮式套筒扳手的三维参数化设计成果，建模过程中严格遵循手动紧固工具的行业尺寸规范，针对扳手的核心功能结构做了精细化的特征还原。建模阶段先通过草图绘制勾勒扳手的整体轮廓，以长条形手柄为基础载体，在头部预留棘轮机构的装配空间，手柄部分采用符合人体工学的曲面造型，通过放样、扫掠等特征命令构建出贴合握持弧度的外形，同时在手柄表面添加防滑纹理的细节特征，还原真实产品的握持防滑设计。头部棘轮腔体部分采用实体切除命令构建内部容纳空间，对棘轮拨片、锁止弹珠、方形驱动接头等核心零件做了独立建模后完成虚拟装配，其中1/2英寸规格的驱动接头严格匹配通用套筒的接口标准，通过尺寸约束保证接口的互换性符合行业通用要求。材质渲染阶段，将扳手主体金属部分赋予哑光合金钢材质，调整金属粗糙度参数还原工具钢的磨砂质感，手柄握持部分赋予黑色橡塑材质，添加轻微的漫反射效果模拟橡胶防滑套的触感，金属与橡塑材质的衔接处做了自然的过渡处理，避免材质边界生硬失真。结构设计上重点还原棘轮的单向锁止机制，通过弹簧弹珠的限位结构实现拧紧、松脱两种工作模式的切换，无需将扳手从紧固件上拆下即可完成往复扳动操作，大幅提升狭小空间内的紧固作业效率，所有活动部件的装配间隙都按照实际生产的公差要求做了预留，保证虚拟装配状态下各部件不存在干涉问题，整体模型完整还原了棘轮套筒扳手的工作原理与结构细节，可用于工具结构教学、产品改型设计参考等场景。
