外螺纹六角直通液压管件接头

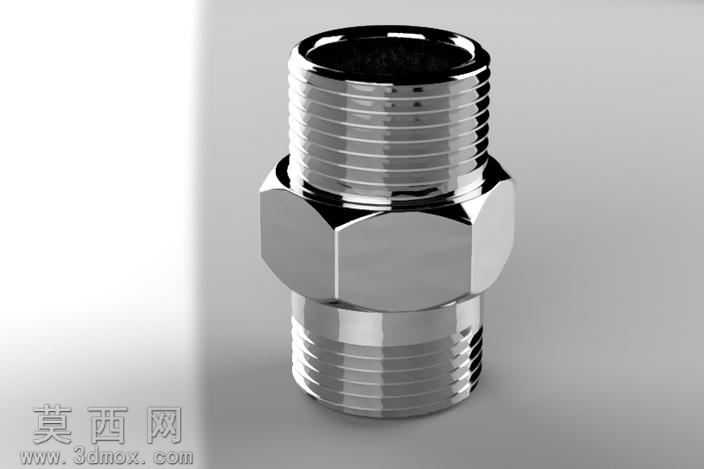

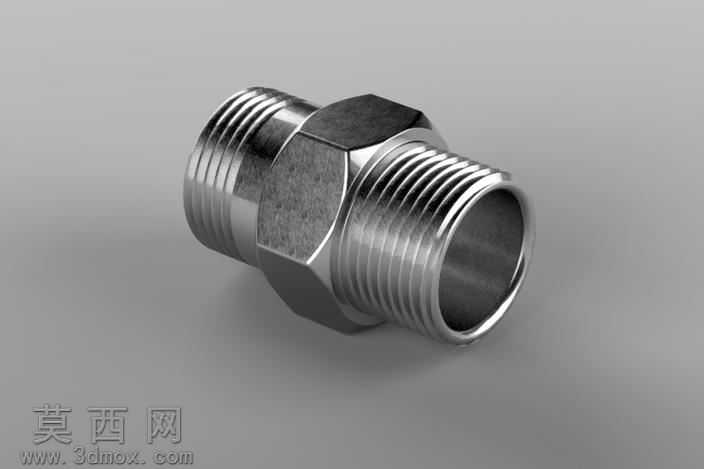

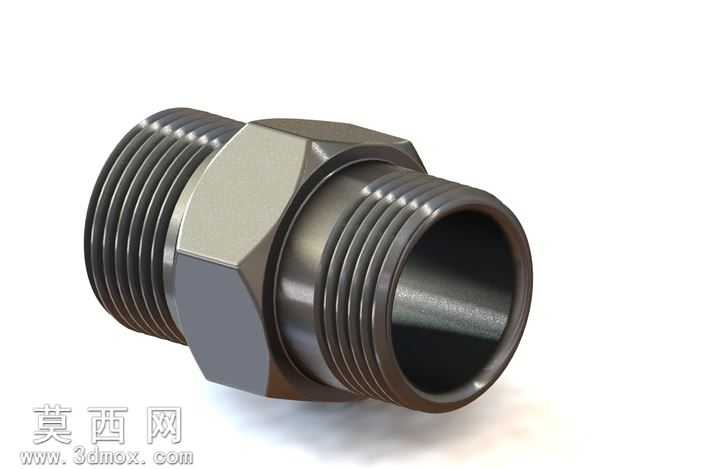

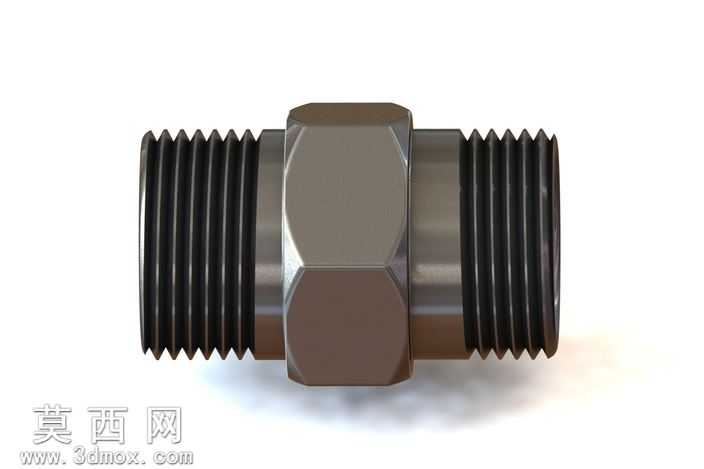

本作品为外螺纹六角直通液压管件接头的三维建模作品，建模过程依托三维参数化设计软件完成，全程遵循机械管路连接件的通用设计规范，保证模型的结构合理性与尺寸精度。建模阶段首先绘制接头的中心轴线作为基准，分别构建两端外螺纹段、中部六角拧动段、内部通流孔的基础轮廓，通过旋转凸台命令生成接头的主体基体，再通过扫描切除命令生成两端的标准外螺纹牙型，螺纹参数严格遵循公制液压管路连接螺纹的标准数值，牙距、牙型角、螺纹大径小径均符合行业通用规范，保证虚拟装配时的匹配度。中部六角结构的对边尺寸、对角尺寸按照标准扳手适配尺寸设计，棱角处做了微小的工艺倒角处理，还原实际加工过程中的去毛刺工序，避免模型出现尖锐直角的非真实结构。模型的内部通流孔为等径直孔，孔壁与两端螺纹的同轴度公差在建模时通过基准轴约束控制，还原实际产品的加工精度要求，两端螺纹收尾处设计有合理的退刀槽结构，符合机械加工的工艺逻辑，避免出现无法加工的不合理结构。材质渲染阶段，模型整体赋予碳钢镀锌金属材质，通过调整材质的粗糙度、金属度、反射参数，还原金属管件接头的哑光金属质感，六角面的棱边处做了轻微的磨损质感处理，模拟实际零件加工、周转过程中产生的细微痕迹，提升渲染的真实感；螺纹牙型处的光影做了精细化调整，能够清晰呈现每一圈螺纹的轮廓结构，避免渲染时出现牙型模糊、纹理错乱的问题。设计思路上，该直通接头主要用于液压管路系统中两根同管径外连接管路的对接，两端外螺纹结构可直接拧入带内螺纹的管路或阀块接口，中部六角结构可供扳手夹持施加拧紧力矩，保证连接的密封性与紧固性；建模过程中充分考虑了零件的加工工艺性，所有结构均无倒扣、无无法加工的封闭内腔，可直接用于虚拟装配验证、管路系统干涉检查，也可导出工程图用于实际生产加工参考，模型的细节还原度高，结构完整，能够满足机械设计、液压系统设计场景下的各类使用需求。
