Amarok自行车三夹结构优化设计

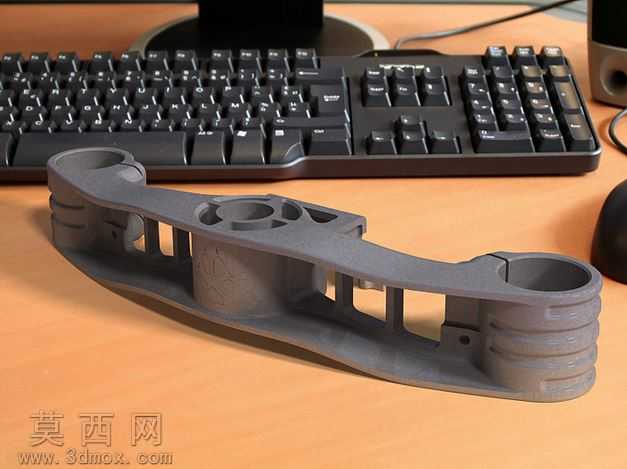

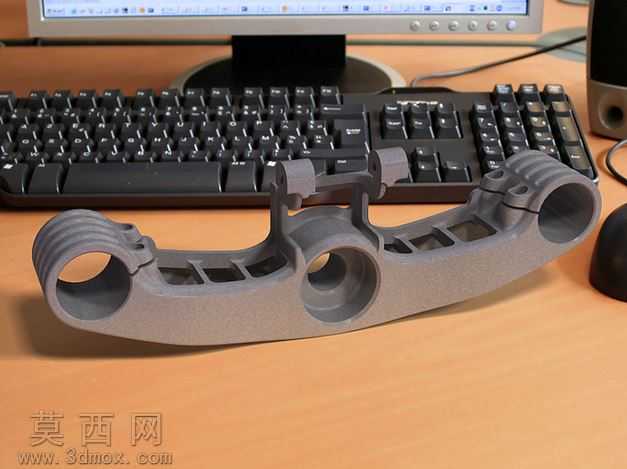

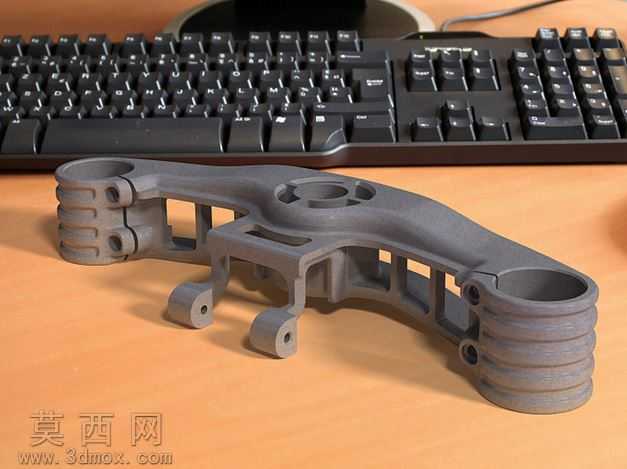

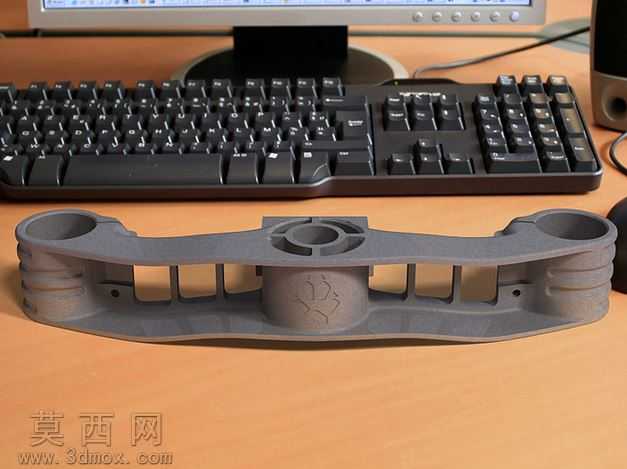

本作品为Amarok自行车三夹的第二次迭代优化设计，整体采用三维参数化建模方式完成全结构搭建，建模过程中优先遵循自行车零部件的装配适配逻辑，针对车把连接部位的夹持需求做了针对性的结构调整。模型外观呈现一体化铸造成型的质感，渲染阶段选用哑光金属材质还原铝合金6061-T6的真实表面肌理，对边角过渡区域做了圆角柔化处理，既避免应力集中问题，也还原了精密机加工零件的细腻质感。结构设计上，主体采用长悬臂式承载布局，两端设置多层堆叠的环形夹持腔，通过多道环形加强筋提升夹持部位的抱紧强度，避免锁紧时出现形变开裂；中部主体区域做了大面积的镂空挖槽处理，在保证整体结构刚度的前提下尽可能削减冗余材料，最终将零件整体重量控制在777克，实现轻量化与结构强度的平衡。设计过程中针对实际使用场景做了受力仿真验证，模拟车把单侧施加1200N、另一侧施加270N载荷的极端使用工况，通过有限元分析校核结构应力分布，确认结构最大主应力为124MPa，冯·米塞斯应力为109MPa，均低于6061-T6铝合金的屈服强度阈值，同时验证最大形变量仅为0.42毫米，出现在托撑部位，完全满足自行车骑行的刚度使用要求。夹持端的螺丝孔位严格遵循M6螺纹的标准尺寸规范，预留足够的螺纹啮合长度，保证锁紧力的稳定传递，底部设置的三个小型安装凸台带有同轴定位孔，可配合对应紧固件完成与车架部位的精准定位装配，避免安装错位。整体建模过程严格遵循机械设计的尺寸公差规范，所有配合面预留合理的装配间隙，既保证零件安装时的顺畅度，也避免长期使用出现松动移位问题，结构上兼顾了实用性与工艺可行性，可直接适配对应车型的改装与生产需求。
