龙门式液压压力机三维结构设计

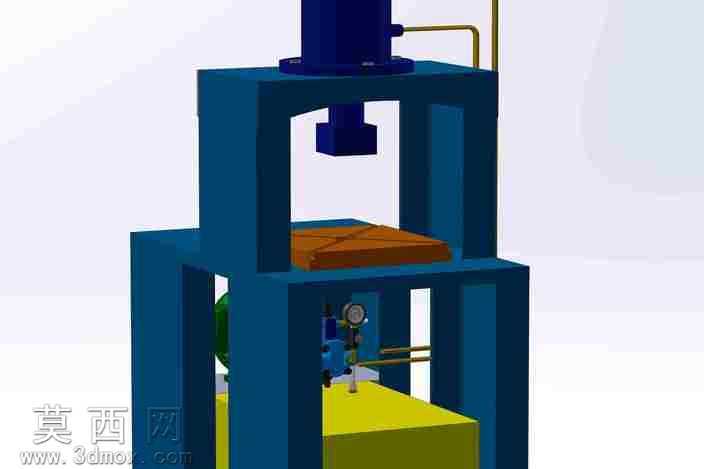

本作品为龙门式液压压力机的三维设计模型，采用SolidWorks完成全参数化建模，整体结构遵循液压机经典龙门框架布局，建模过程中严格按照机械设计规范对各零部件进行尺寸约束与装配配合校验，确保所有运动部件无干涉、装配关系符合实际生产设备的安装逻辑。模型渲染阶段针对不同部件赋予了贴合实际工业场景的材质属性：主体承载机架采用深蓝色哑光金属漆材质，还原工业设备常用的涂装效果；工作台面设置为棕褐色木质垫板材质，模拟实际生产中用于缓冲防护的工装垫板结构；液压站、管路、压力表等附属部件分别赋予金属镀锌、黄铜、黑色橡胶等对应材质，压力表表盘还添加了刻度标识细节，提升模型的真实感与辨识度。结构设计上，模型完整还原了液压压力机的核心组成部分：顶部安装的主液压缸通过法兰与上横梁固定连接，活塞杆端部连接压头部件，可沿机架内侧的导向区域完成垂直方向的压合动作；双层框架式机架采用箱型梁结构设计，上下横梁与左右立柱通过刚性连接形成稳定的承载结构，能够承受液压作业时的大吨位反作用力；下部工作台设置有可更换的工装垫板区域，侧面集成了液压控制阀组、压力表与外置液压泵站，液压管路按照实际油路走向进行排布，清晰展示了液压系统的动力传输路径。设计思路围绕液压压力机的实用功能展开，在保证结构强度的前提下优化了机架的空间布局，既预留了足够的工件放置操作空间，也让液压元件的排布便于后期维护检修，整体模型可用于液压设备结构教学、工装方案演示、非标压力机改型设计参考等场景，完整呈现了液压动力驱动压力加工设备的典型结构特征。
