小型台式偏心冲压设备三维建模设计

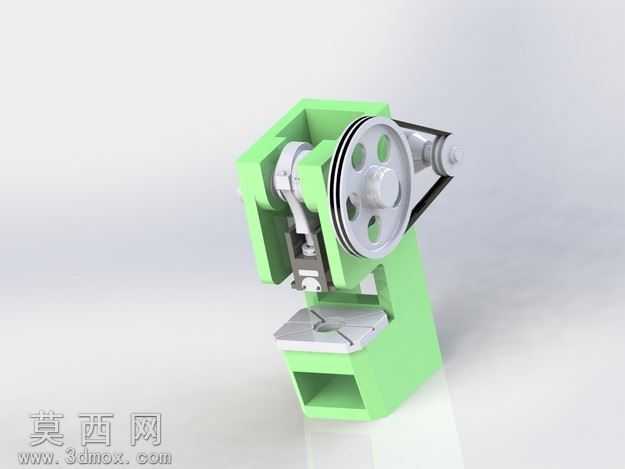

本作品为小型台式偏心冲压设备的三维建模成果，建模阶段优先梳理设备的核心功能逻辑，将整体结构拆分为机身支撑单元、偏心传动单元、冲压执行单元、工作台定位单元四个核心模块，采用自底向上的建模思路，先完成带轮、偏心轴、连杆、冲头、工作台、机身框架等单个零件的特征建模，再通过装配约束完成整体组装，确保各运动部件的配合间隙符合实际机械设计的公差要求，避免出现运动干涉问题。材质与渲染阶段，针对不同部件的实际应用材质做了区分设置：机身主体采用哑光绿色烤漆材质，调整材质的粗糙度、反射率参数还原工业机床漆面的质感；带轮、传动连杆、冲头、工作台面等金属部件采用磨砂金属材质，区分铸铁与钢材的表面质感差异，传动皮带采用黑色橡胶材质，设置适当的纹理凹凸感还原橡胶制品的表面特征；渲染阶段采用柔和的工作室布光方案，主光源从侧上方打亮设备主体，搭配辅助光源消除结构暗部的死黑区域，添加柔和的地面反射效果，清晰呈现设备的整体轮廓与各部件的衔接关系。结构设计上，该设备采用偏心轮传动方案，通过皮带轮将动力传递至偏心轴，偏心轴转动带动连杆做上下往复运动，进而驱动冲头完成冲压动作，机身采用C型开式结构，方便工件的上下料操作，工作台面开设T型槽结构用于安装固定冲压夹具，底部设置镂空腔体既可以减轻机身整体重量，也能够预留废料收集的空间，整体结构紧凑小巧，适合小工件的轻型冲压加工作业。设计过程中重点验证了偏心传动的运动行程，通过运动仿真模拟冲头的上下运动轨迹，确认冲头与工作台的垂直度、运动行程范围符合设计预期，对各连接部位的装配结构做了优化，比如带轮与轴的键连接、冲头与滑块的锁紧结构、机身的加强筋布局都做了细节处理，让模型既具备外观展示效果，也能够清晰呈现小型冲压设备的机械传动原理，可作为机械原理教学、小型设备设计参考的三维素材使用。
