超轻型直升机法兰式连接座结构

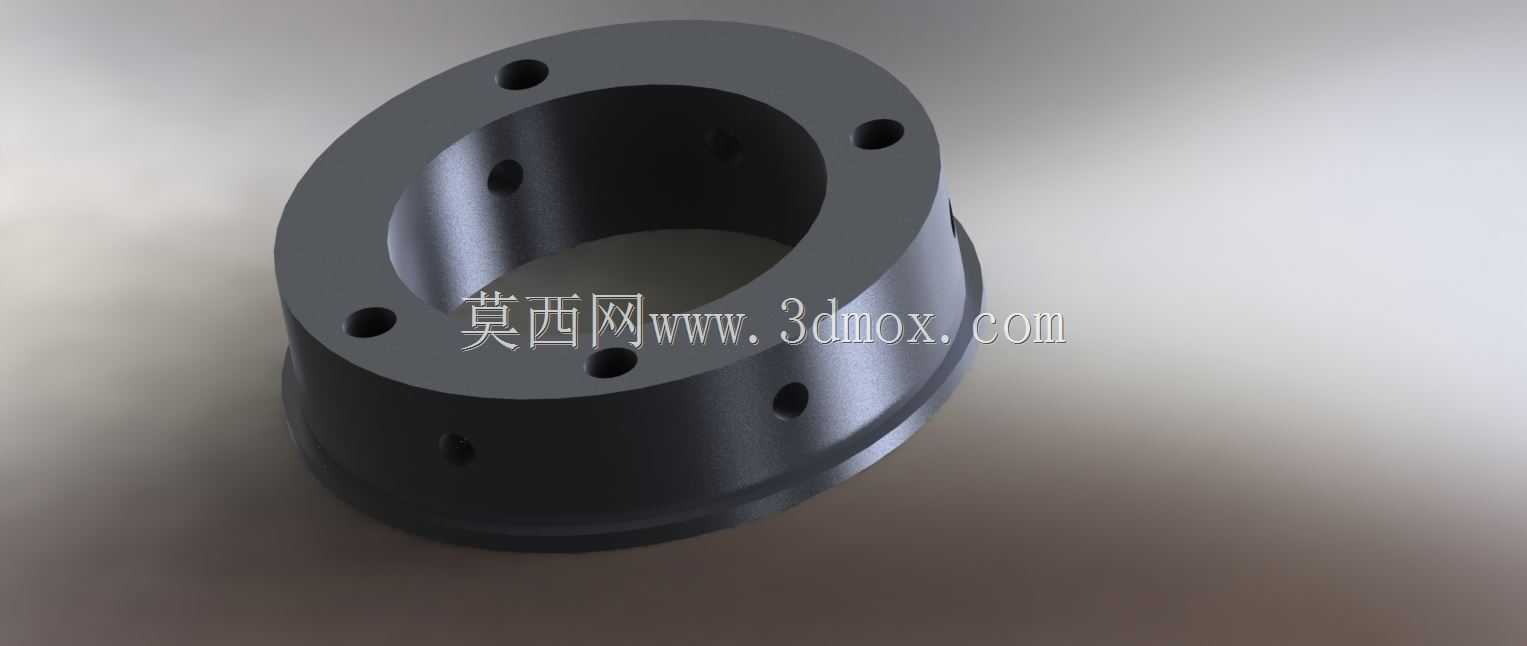

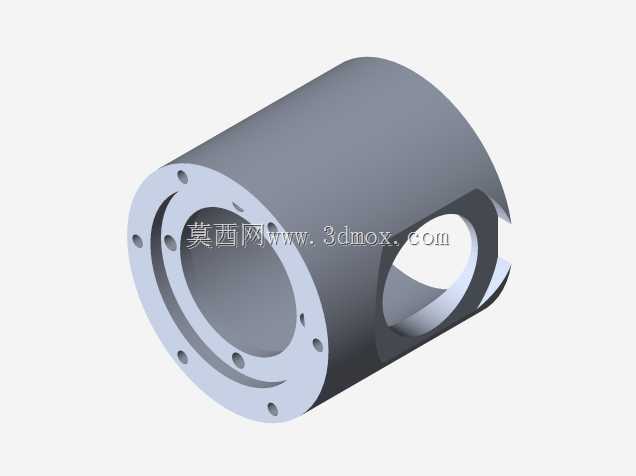

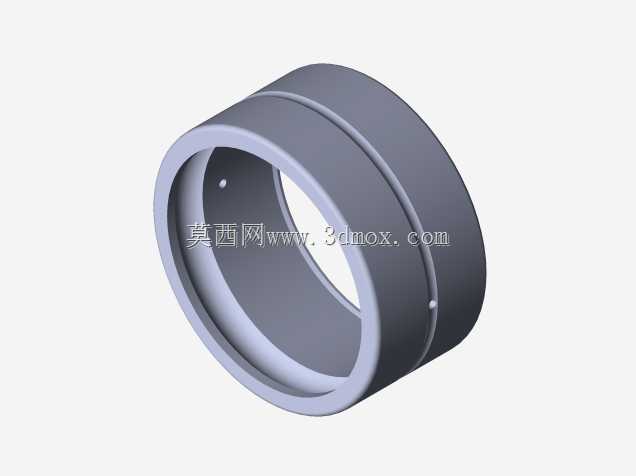

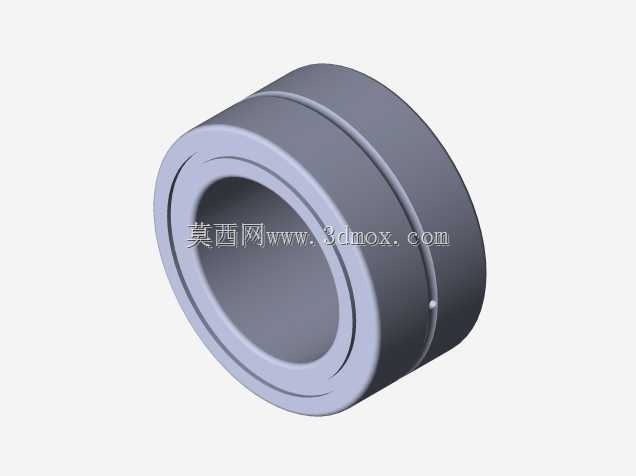

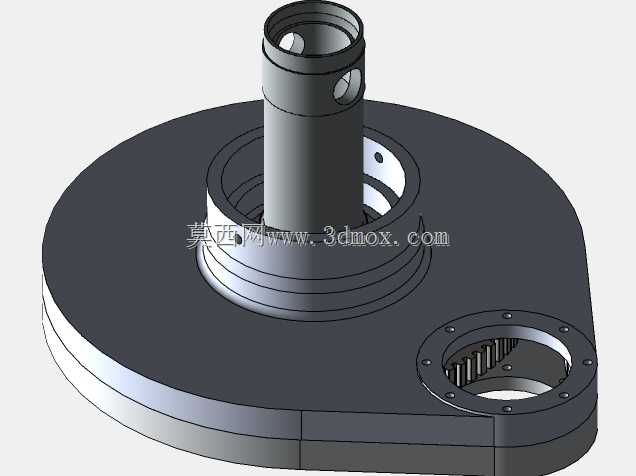

该零件为超轻型直升机传动系统中的法兰式连接座，主要应用于轻型民用直升机、实验类旋翼飞行器的动力传输链路中，承担轴系部件的定位、连接与载荷传递功能，是旋翼系统与动力输出端之间的核心衔接构件。在实际飞行场景中，该部件需要承受旋翼转动带来的交变扭矩、机身振动产生的径向载荷以及飞行姿态变化时的轴向冲击力，因此结构设计上优先保障刚性与抗疲劳性能，同时兼顾轻量化需求以适配超轻型飞行器的载重限制。从功能特性来看，该连接座采用中空筒式结构，中心通孔用于穿过传动轴或容纳轴承组件，法兰端面上均匀分布的多个安装孔可通过螺栓与相邻的传动毂、机匣壳体实现刚性连接，筒身外侧的阶梯结构可适配不同直径的配合部件，实现轴向定位与径向限位，避免轴系运转过程中出现窜动或偏心问题。设计思路上，整体采用对称式布局，保障高速旋转时的动平衡性能，法兰盘与筒身采用一体化成型结构，减少拼接缝隙带来的应力集中风险，安装孔的位置度公差经过严格校核，确保装配后相邻部件的同轴度符合旋翼系统的运转精度要求，避免因安装偏差导致的振动加剧、轴承磨损过快等问题。外形尺寸方面，法兰盘外径适配常规轻型直升机的传动舱安装边界，筒身高度可覆盖常规轴承组件的安装深度，中心通孔直径匹配常用的轻型直升机传动轴尺寸，安装孔的孔距与孔径符合通用航空紧固件的装配标准，可直接替换同规格的传统连接座部件，无需对周边安装结构进行额外改造。零件表面采用硬质氧化处理，提升耐磨性能与抗腐蚀能力，可适应户外飞行、复杂气象条件下的使用需求，筒身内壁预留有轴承安装定位台阶，可直接压装标准角接触轴承，简化装配流程，降低维护难度。
