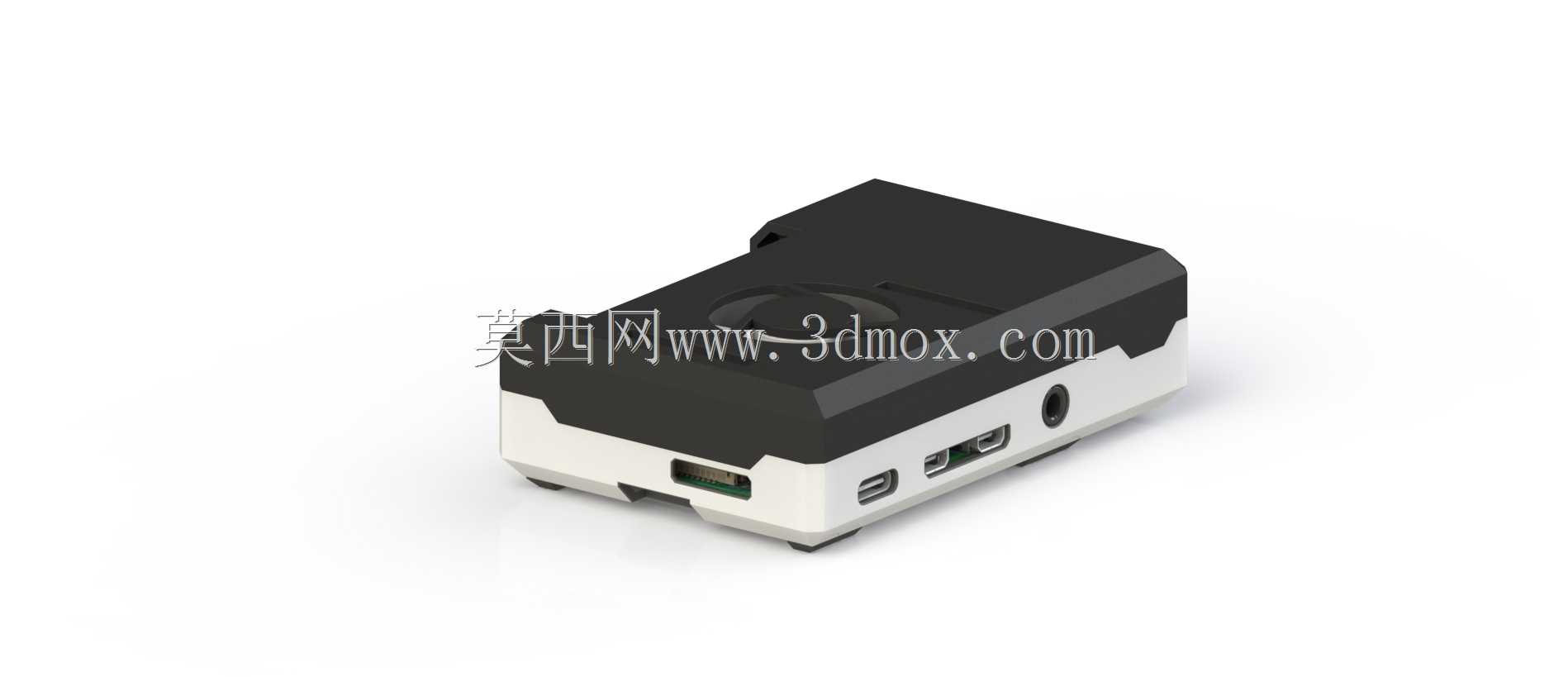

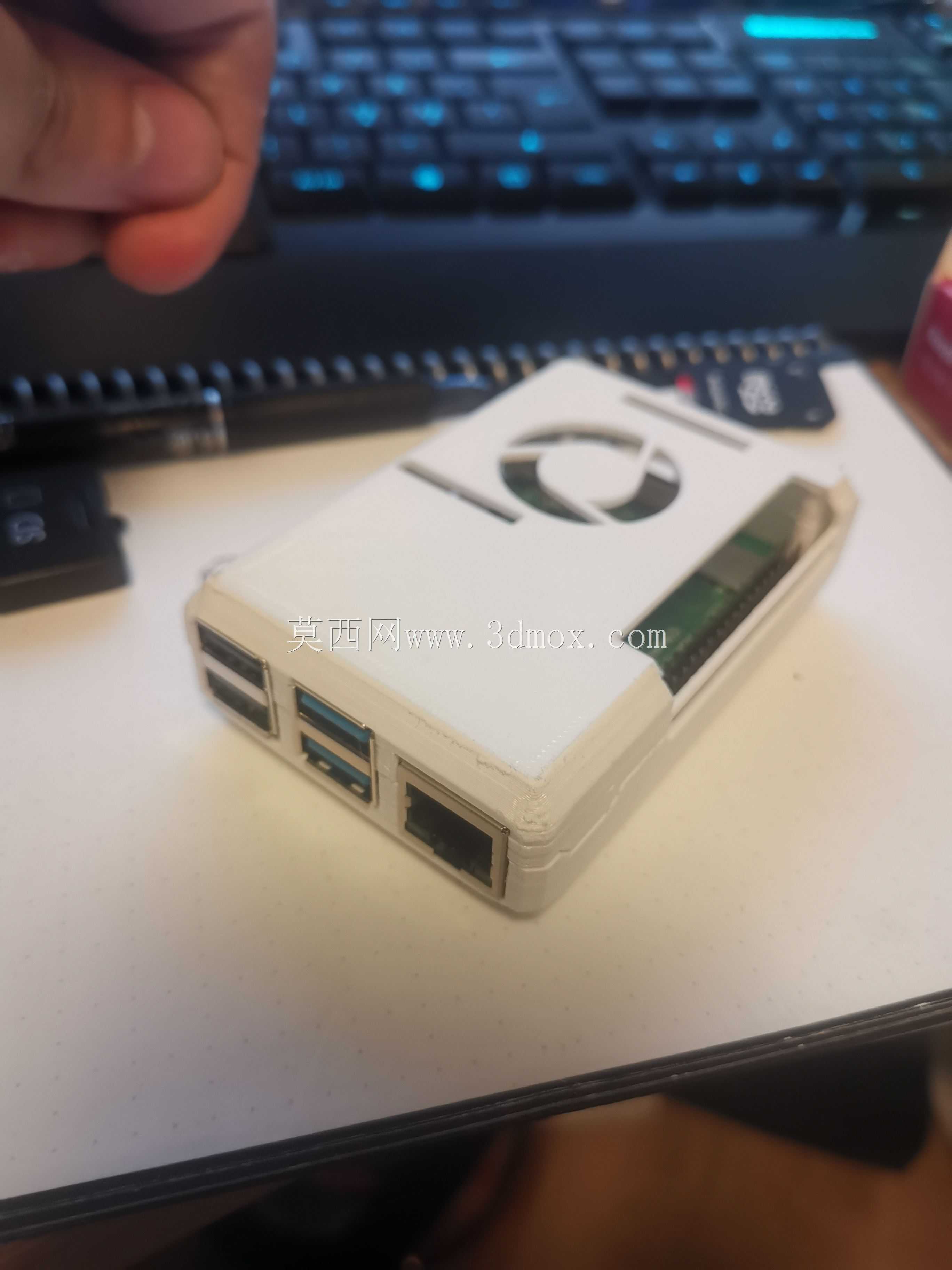

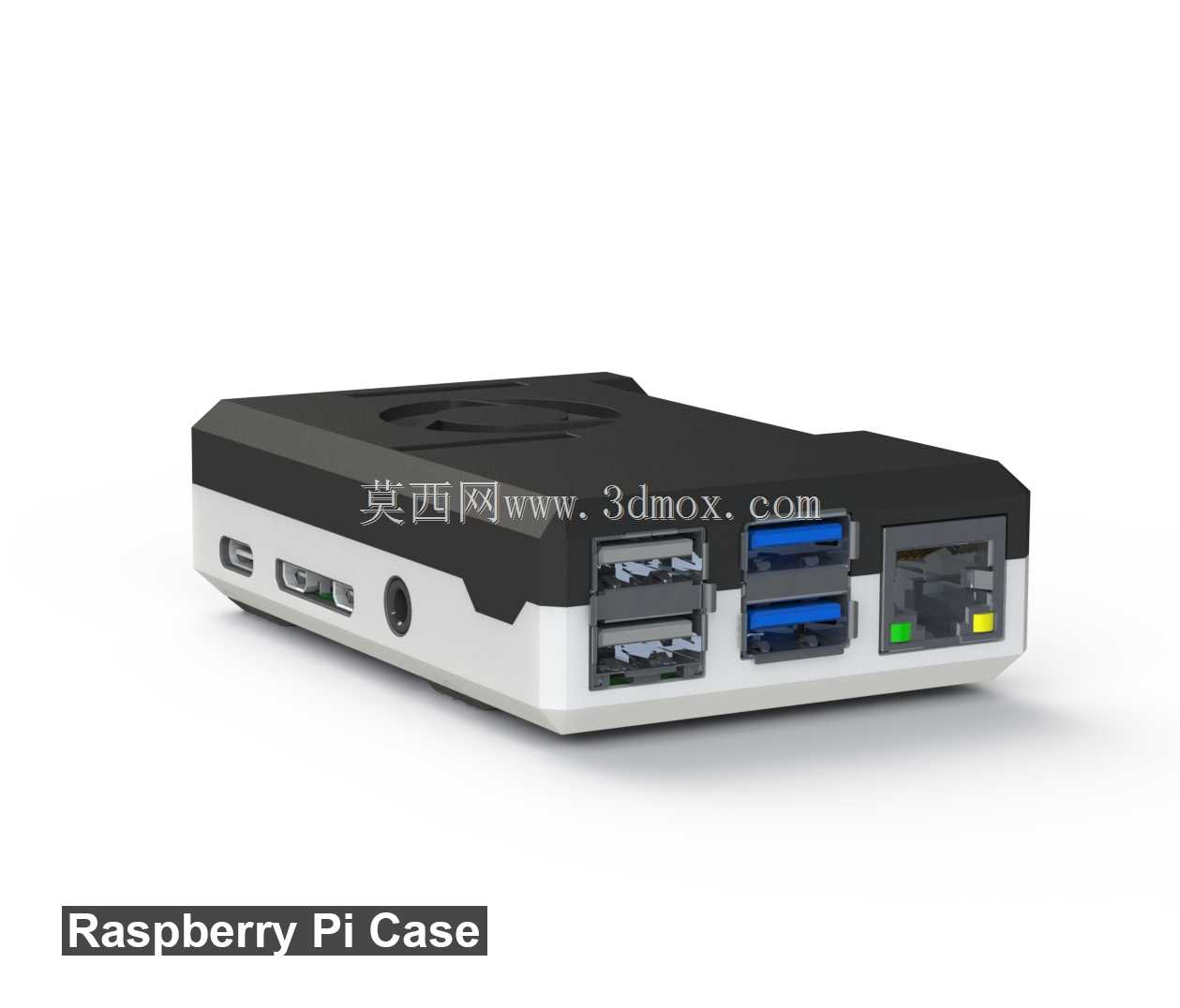

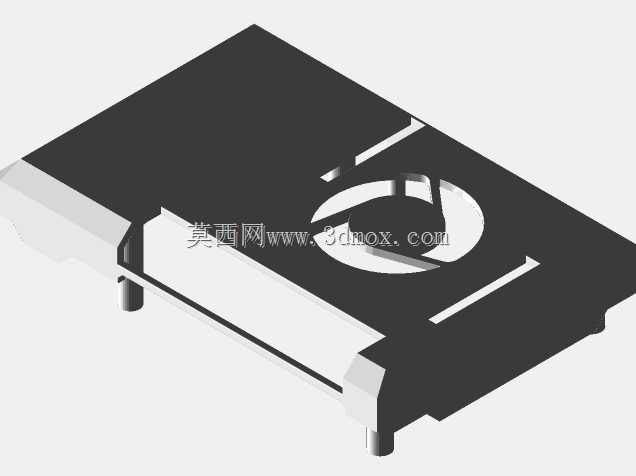

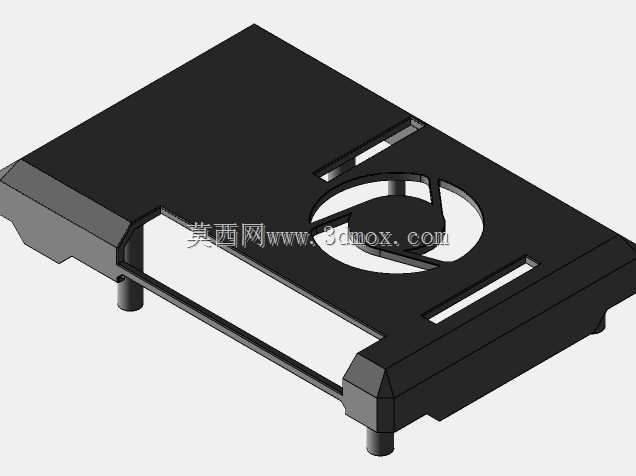

树莓派4散热外壳带热流场仿真结构

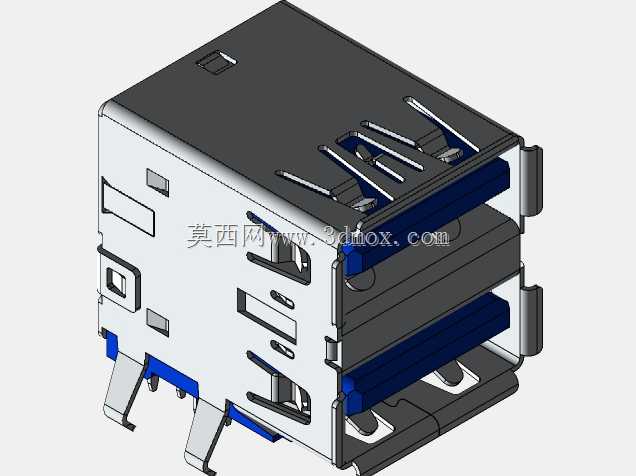

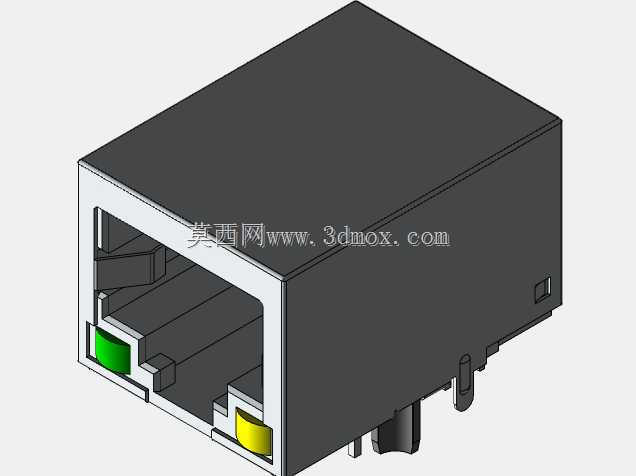

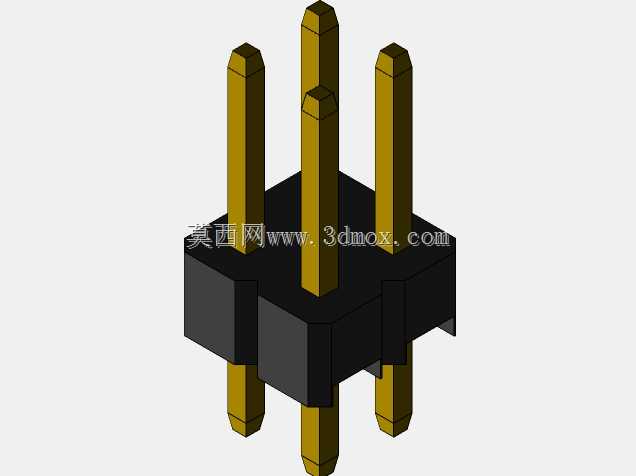

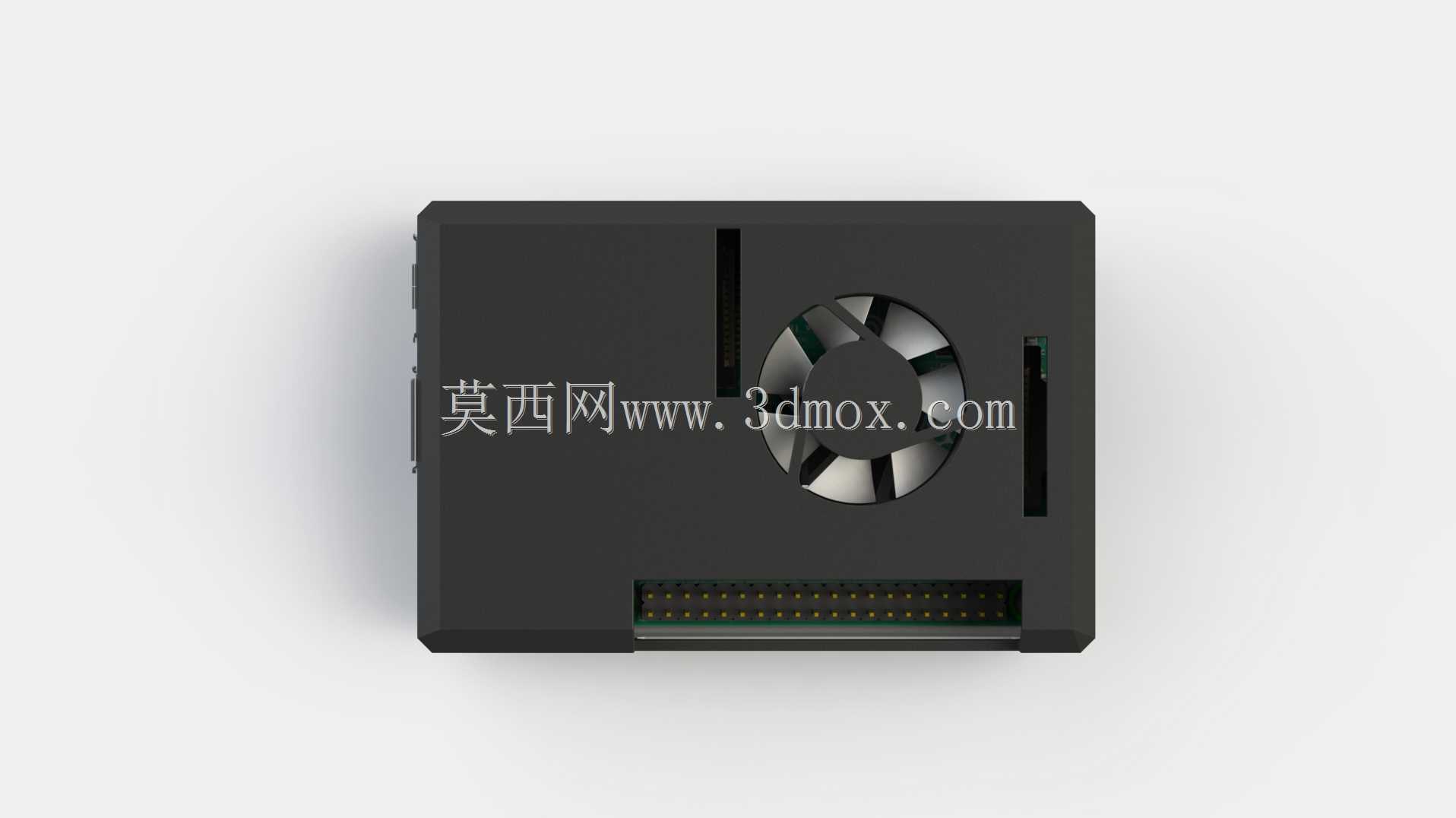

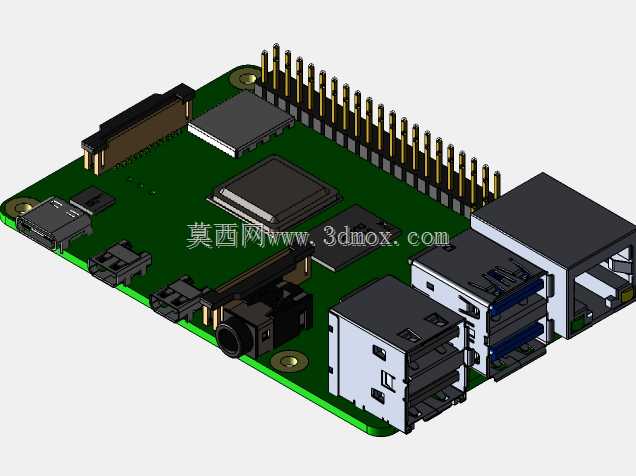

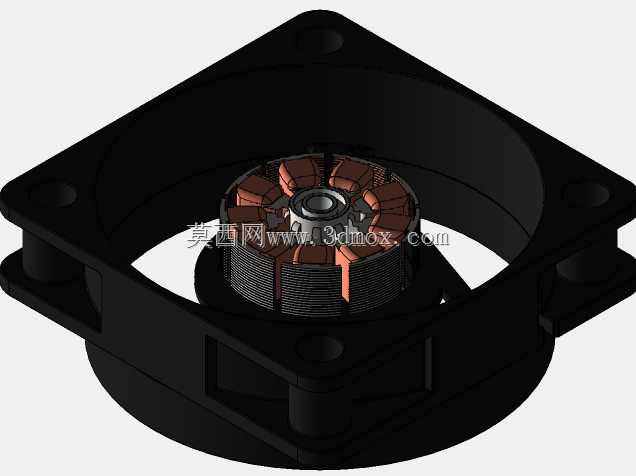

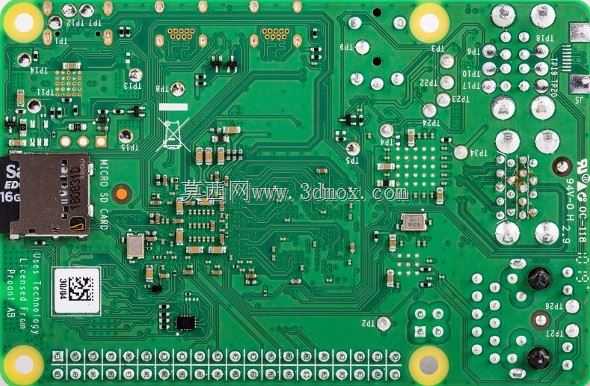

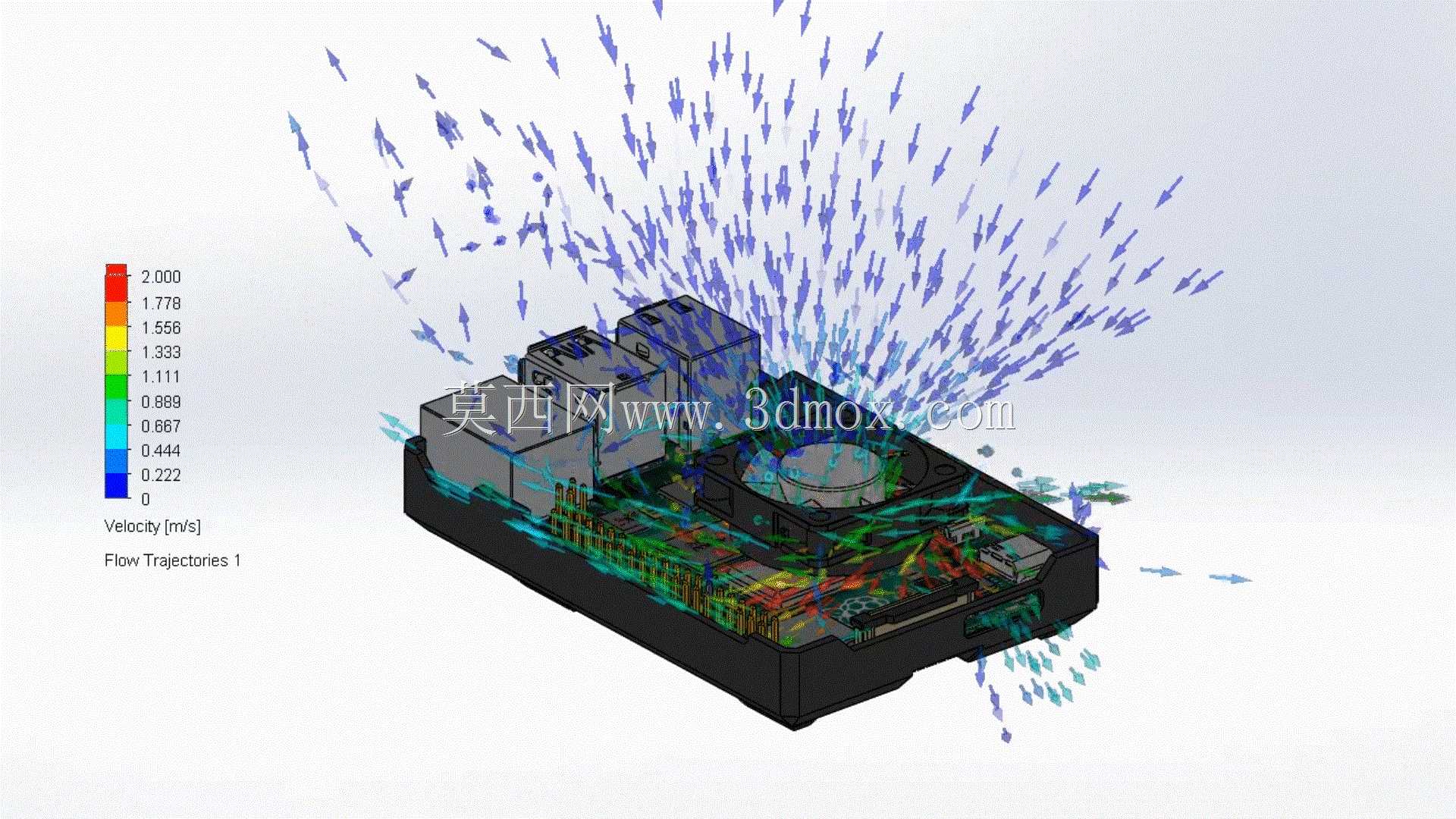

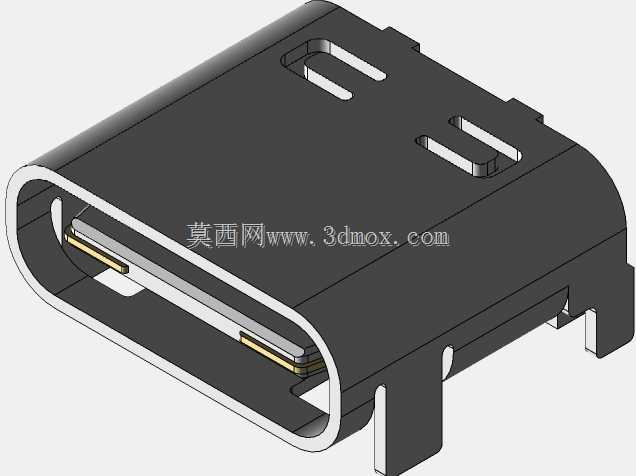

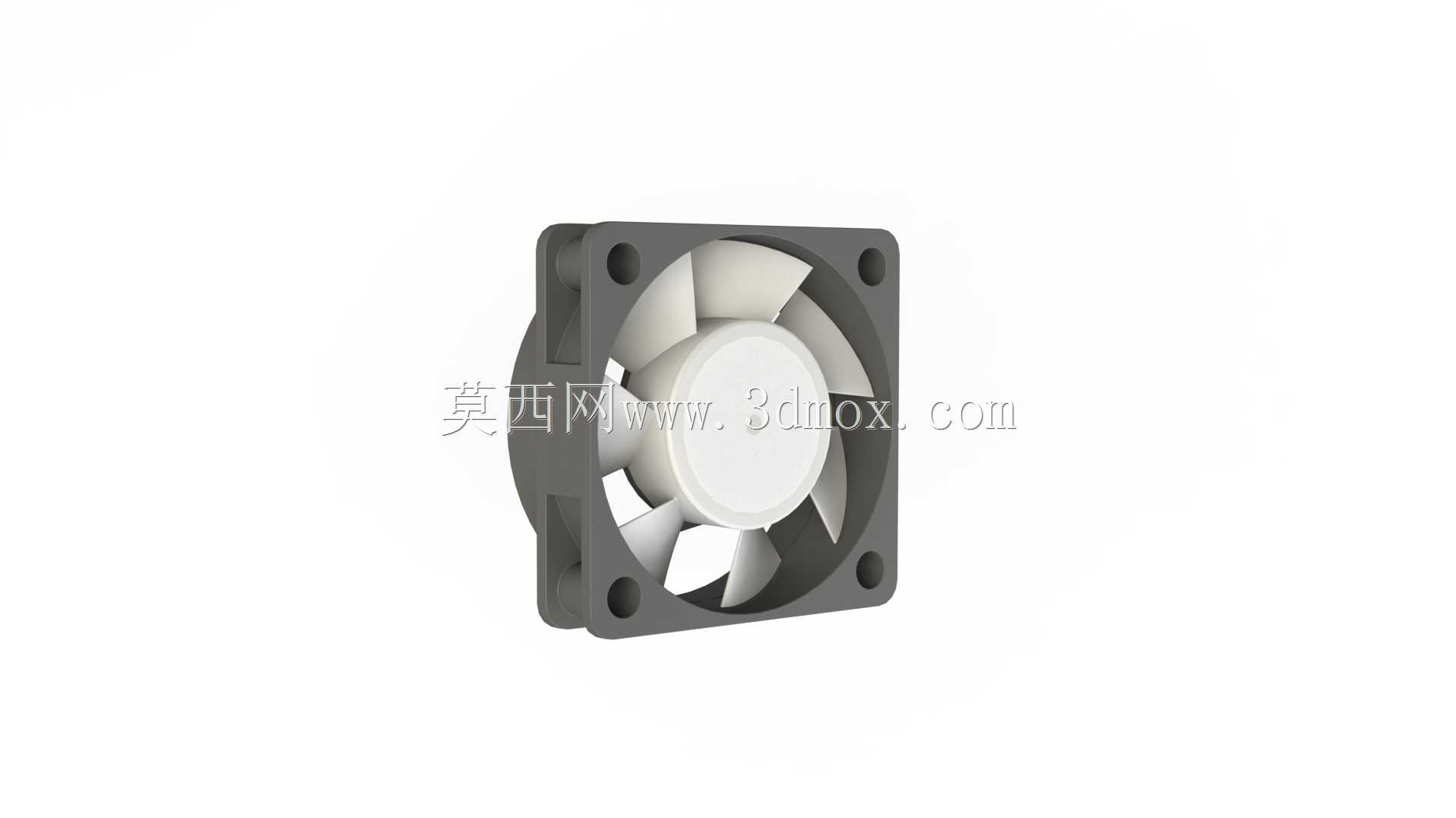

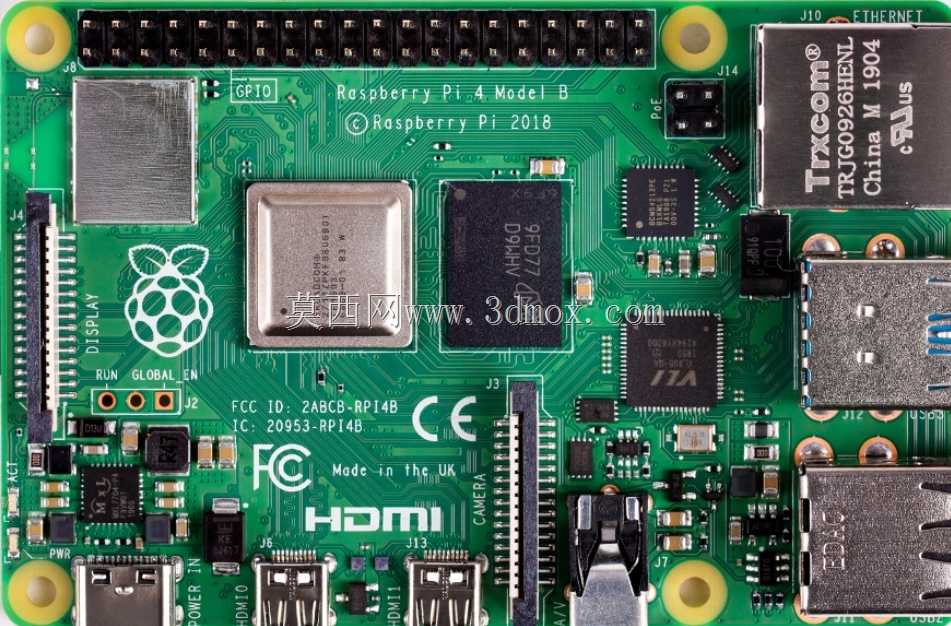

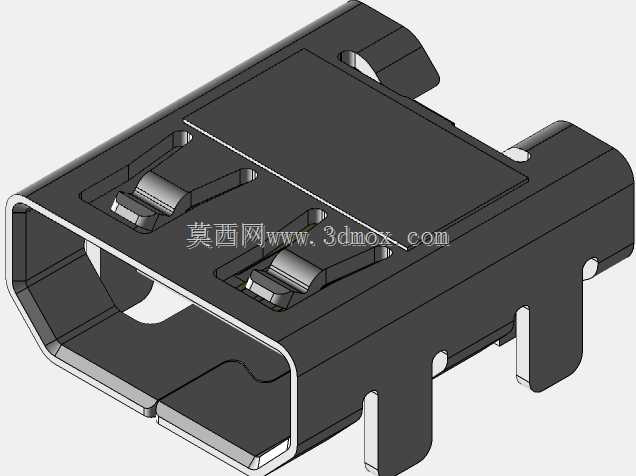

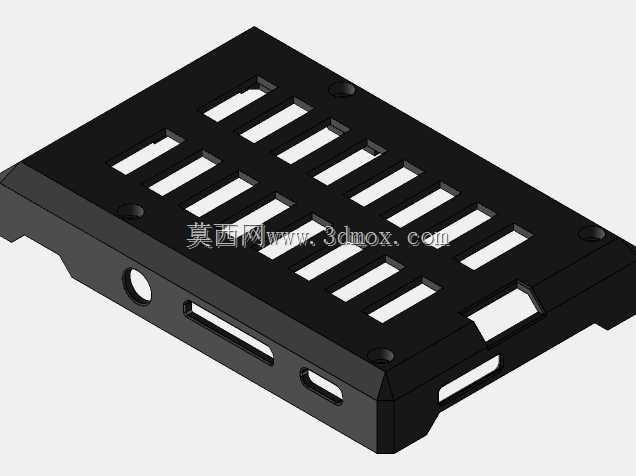

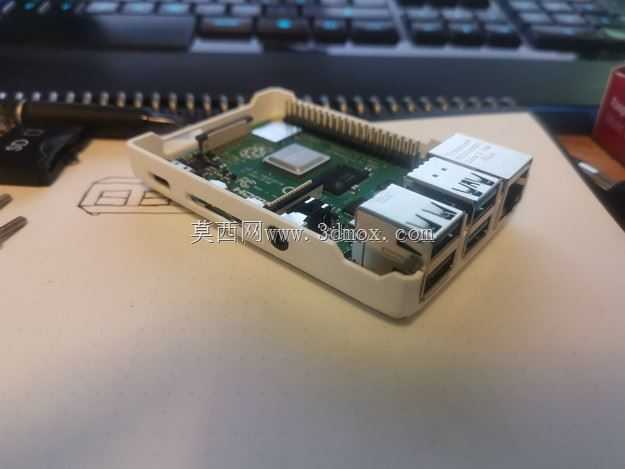

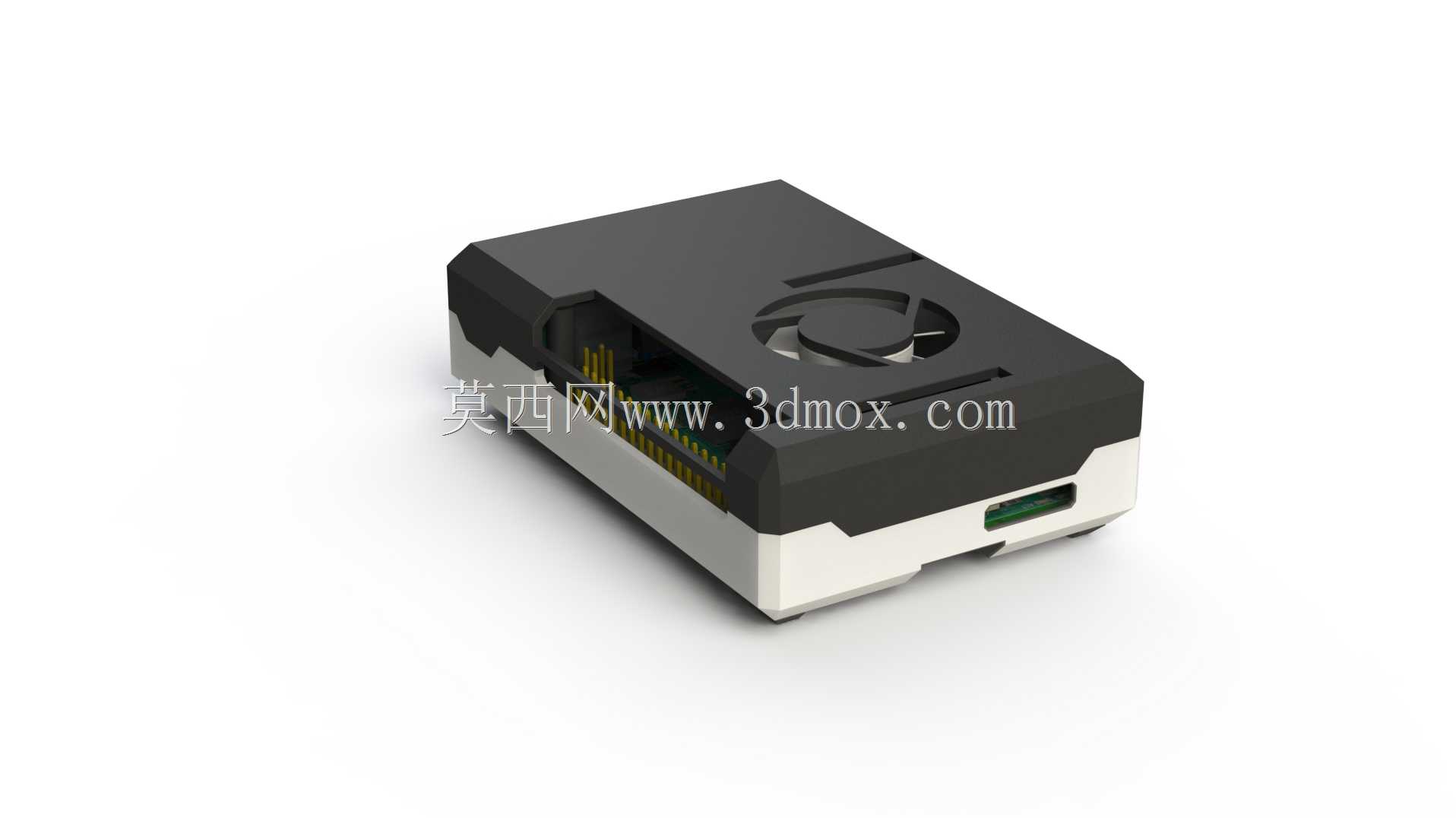

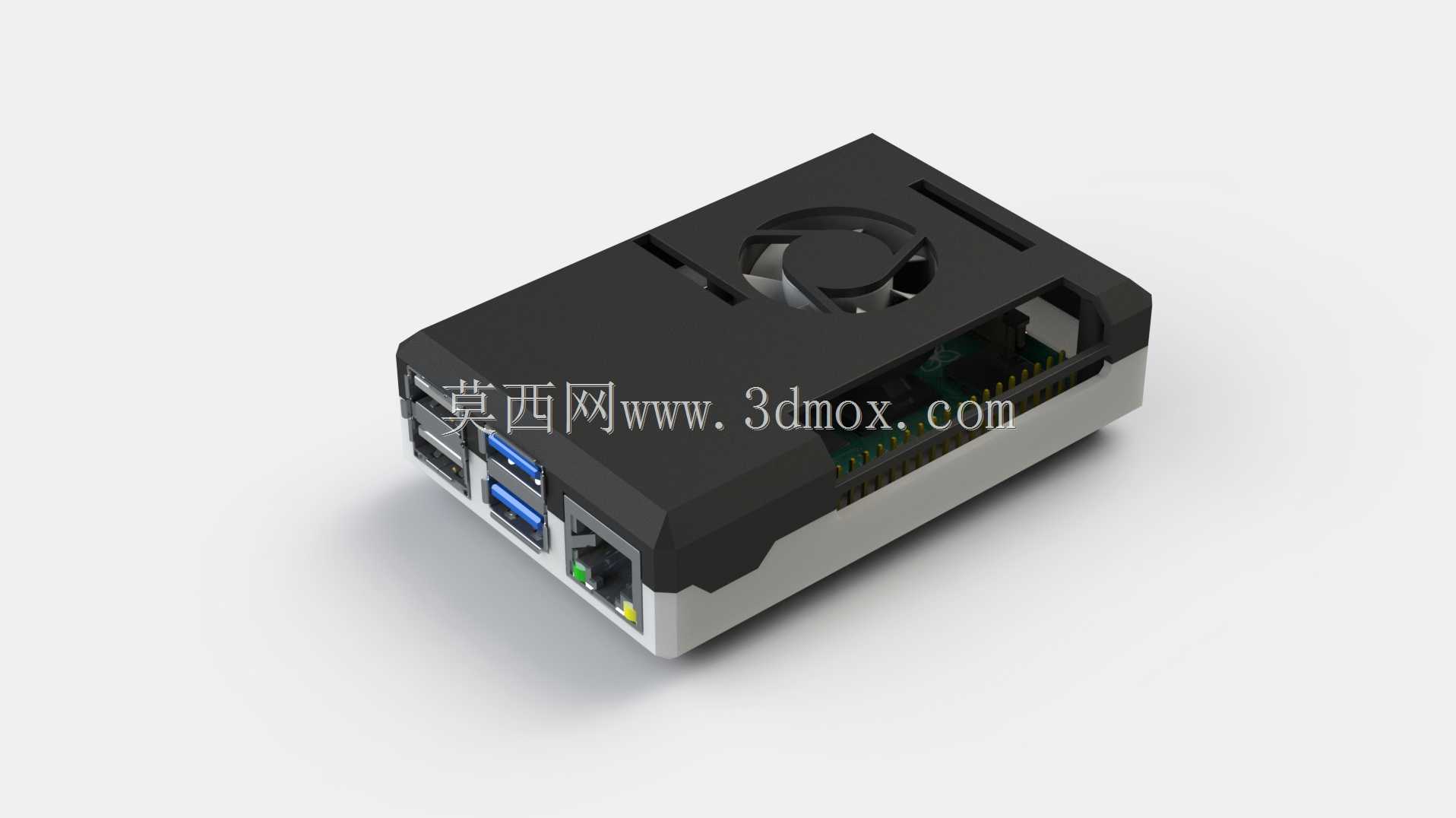

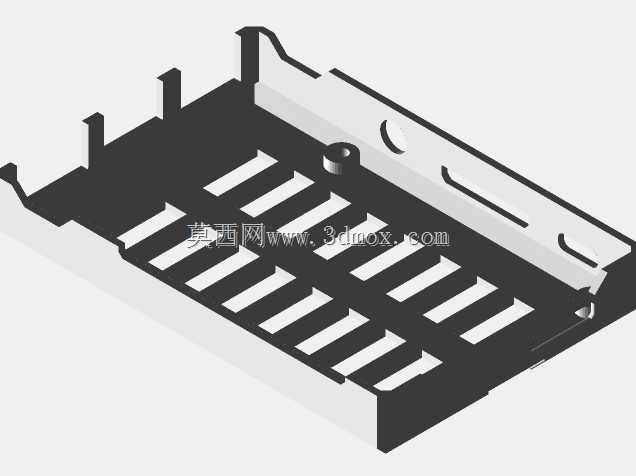

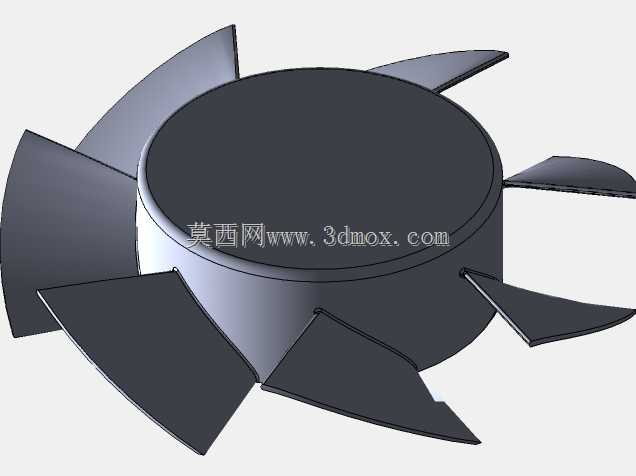

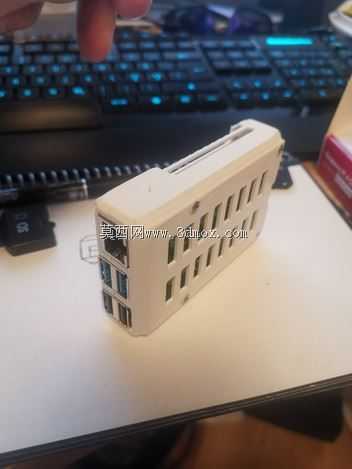

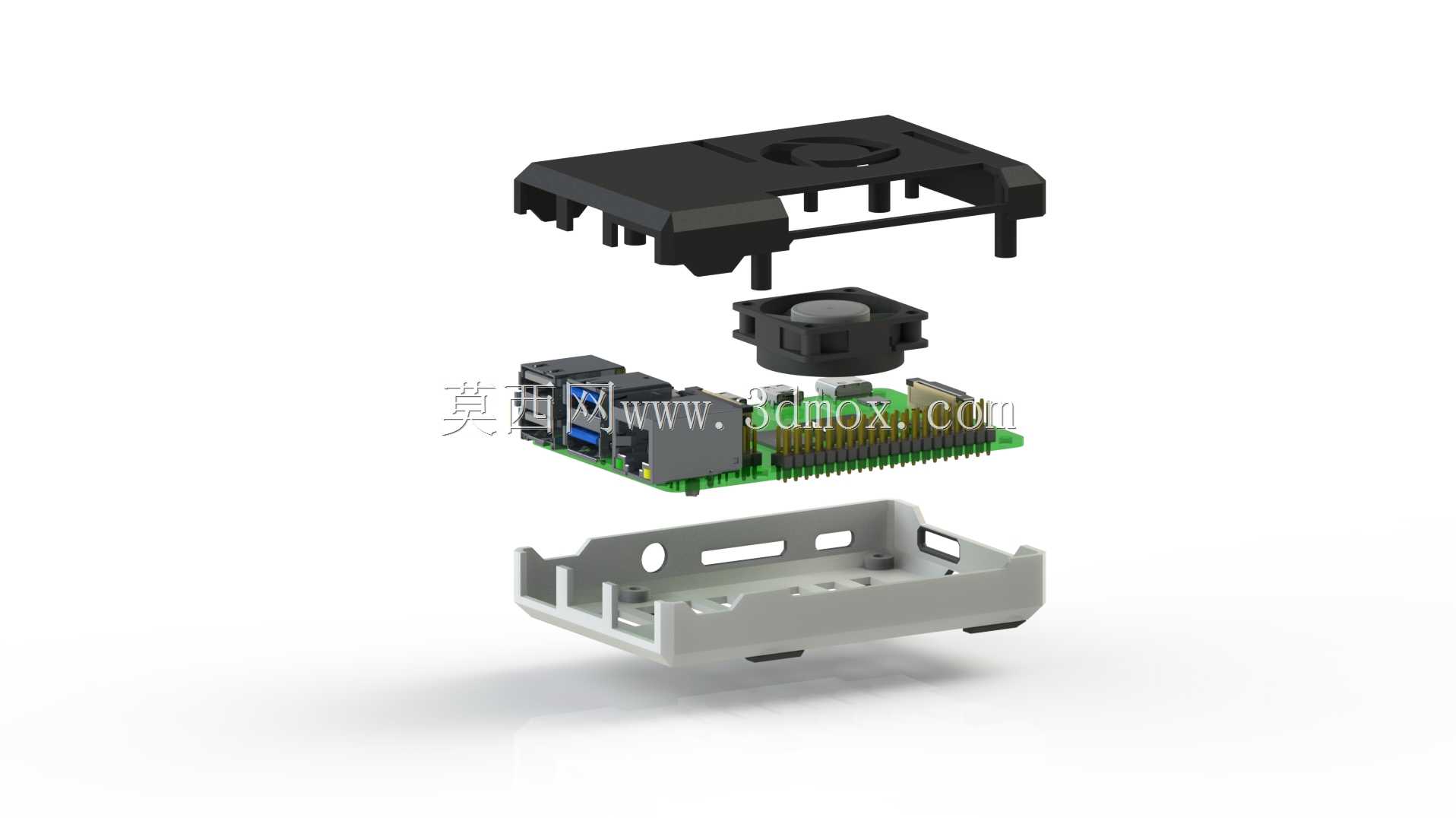

该结构为适配树莓派4开发板的定制化散热外壳，主要面向嵌入式开发、物联网终端部署、小型边缘计算节点搭建等应用场景，可在桌面开发测试、工业现场小型控制终端、智能硬件原型验证等环境下使用，核心作用是为树莓派4核心板及外接扩展模块提供物理防护，同时通过优化的流道设计带走板卡高负载运行时产生的热量，避免核心处理器、内存芯片因过热出现降频、运行不稳定甚至硬件损坏的问题。外壳整体采用贴合树莓派4板卡轮廓的下沉式设计，安装边界完全匹配树莓派4的标准孔位，无需额外打孔改造即可直接固定板卡，预留了所有外接接口的对位开口，包括电源接口、HDMI接口、USB接口、以太网接口以及GPIO排针的扩展空间，不会影响板卡原有外接功能的使用。设计过程中重点围绕散热效率做了流场优化，通过仿真模拟外壳内部的空气流动轨迹，在核心发热区域对应位置设置了导流结构，引导气流优先经过处理器、电源管理芯片等高热密度区域，同时在外壳侧壁和顶部设置了对应进出风位，配合可选的顶部风扇安装位形成定向风道，从仿真结果可以看到气流能够均匀覆盖板卡表面的发热元件，避免出现局部散热死角。外壳内部预留了扩展模块的安装空间，可兼容常见的散热片、小型风扇以及部分堆叠式扩展板的安装需求，外壳壁厚均匀，既保证了整体结构强度，避免日常使用中的磕碰损伤板卡元件，又不会过度占用安装空间，整体外形紧凑，可适配多数嵌入式设备的安装舱体尺寸，在长时间高负载运行的工况下，能够将板卡核心温度控制在稳定区间，保障设备持续稳定运行，适合需要长时间不间断运行的物联网网关、小型数据采集终端等场景使用。
