树莓派适配高像素可调焦相机模组结构

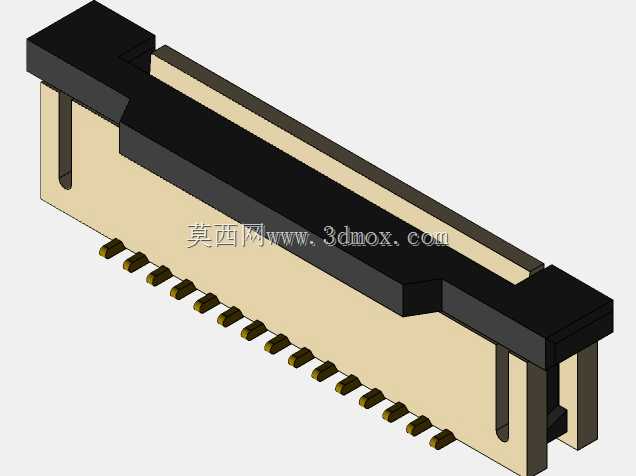

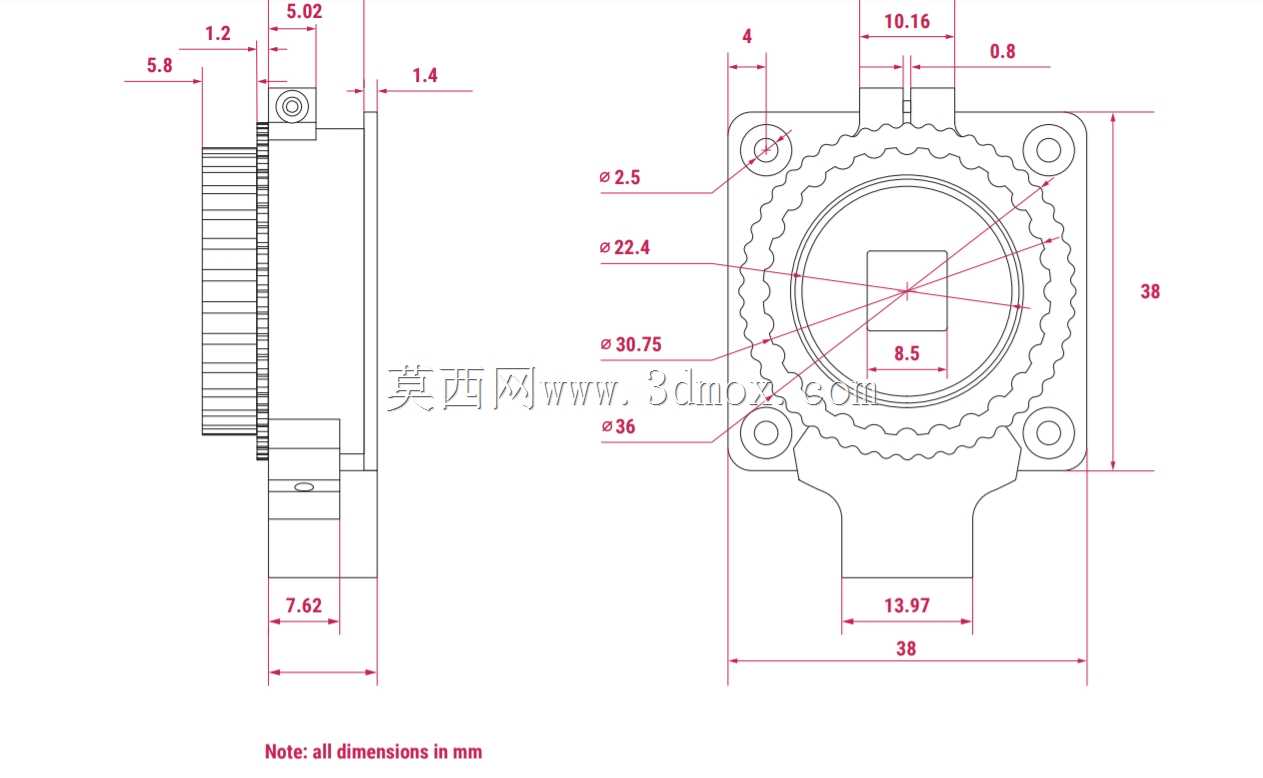

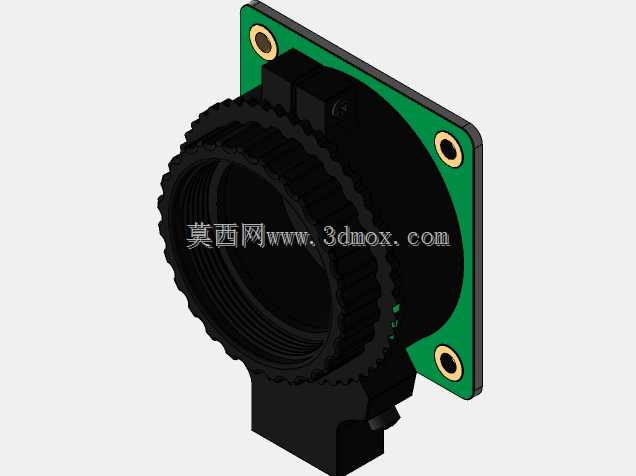

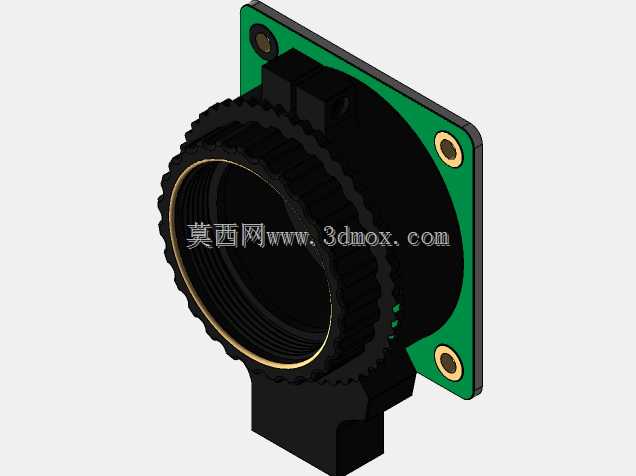

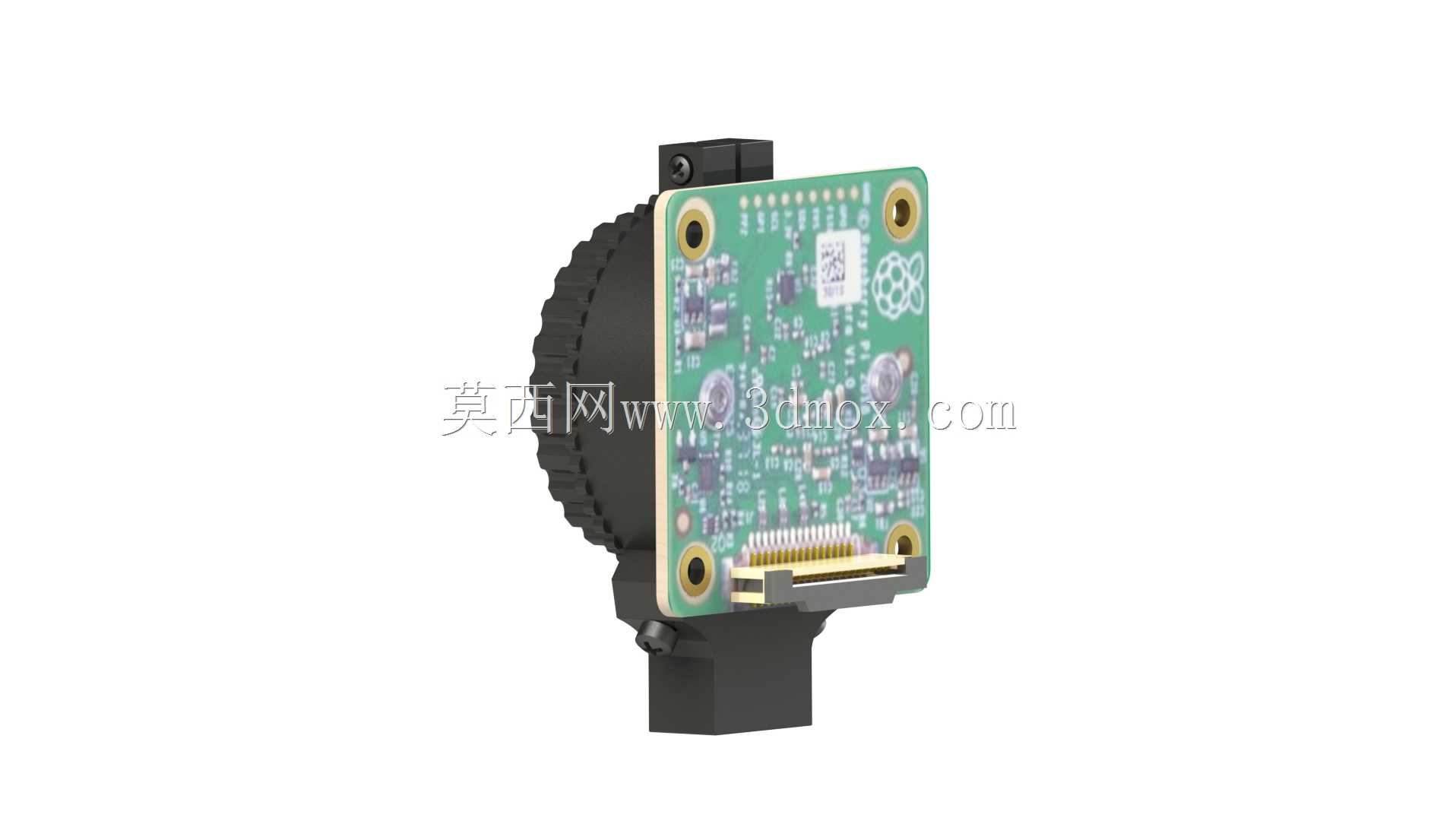

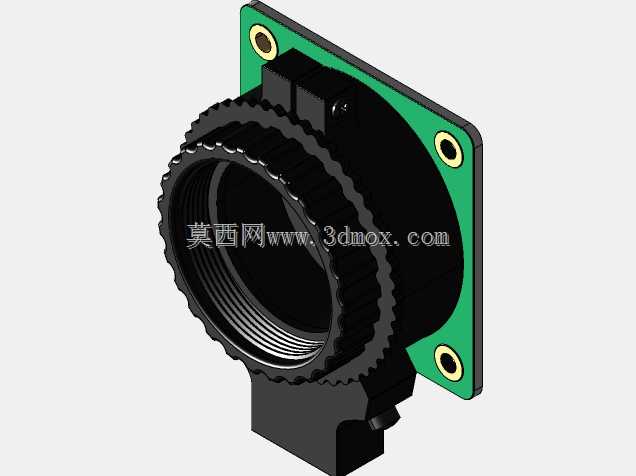

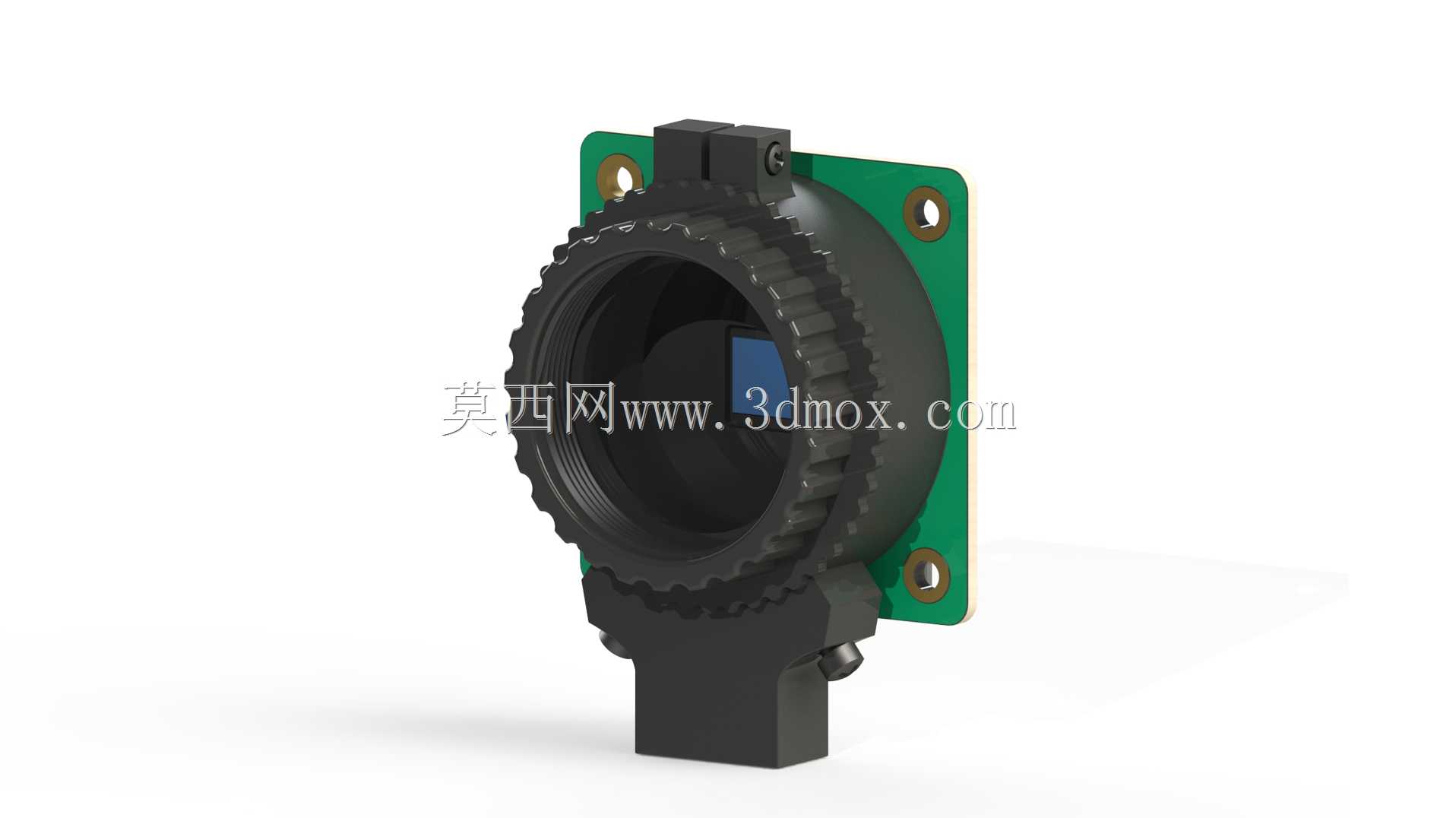

这款适配树莓派平台的相机模组，核心搭载1230万像素级图像传感元件，主要面向嵌入式视觉开发、小型智能设备视觉采集、开源硬件项目二次开发等场景，可广泛应用于桌面级智能检测装置、小型移动机器人视觉导航、开源航拍小设备、居家智能监控终端、AI视觉识别实验平台等领域，为各类轻量化视觉方案提供清晰稳定的图像采集能力。从功能特性来看，该模组采用背光式传感结构设计，能够在弱光环境下保持较好的进光量，降低画面噪点，提升暗光场景下的成像清晰度；配备可调焦距结构，使用者可根据实际拍摄距离手动调整镜头对焦位置，适配不同物距的拍摄需求，无需额外更换镜头即可覆盖近距微距识别到中距场景监控的常用拍摄范围；同时兼容C与CS两种标准安装镜头接口，方便使用者根据项目需求更换不同焦距、不同光圈的适配镜头，拓展不同视场角、不同拍摄距离的使用场景，无需重新设计模组安装结构即可完成镜头升级。在设计思路上，该模组采用PCB板载集成式布局，将传感元件、镜头座、排线接口整合在单块绿色PCB基板上，镜头座通过固定结构牢牢锁定在PCB对应安装位，避免日常调整焦距时出现传感元件与镜头光轴偏移的问题；镜头外圈设计有防滑齿状调焦环，增大手动调焦时的接触摩擦力，无需辅助工具即可完成焦距微调操作，调焦到位后可通过侧边的锁紧结构固定镜头位置，防止设备移动过程中焦距发生偏移。从安装边界来看，PCB基板采用方形带安装孔设计，四个角位预留标准固定孔位，可直接通过铜柱或螺丝固定在树莓派开发板配套支架、智能设备壳体内部的预设安装位上，安装孔位间距适配主流开源硬件的通用安装尺寸，无需额外打孔改造即可完成装配；镜头部分突出于PCB基板表面，安装时需预留足够的垂直空间避免镜头与其他元器件发生干涉，排线接口位于模组侧边，可通过软排线直接连接树莓派的专用CSI接口，整体结构紧凑，占用安装空间小，能够适配各类内部空间有限的小型智能设备装配需求。
