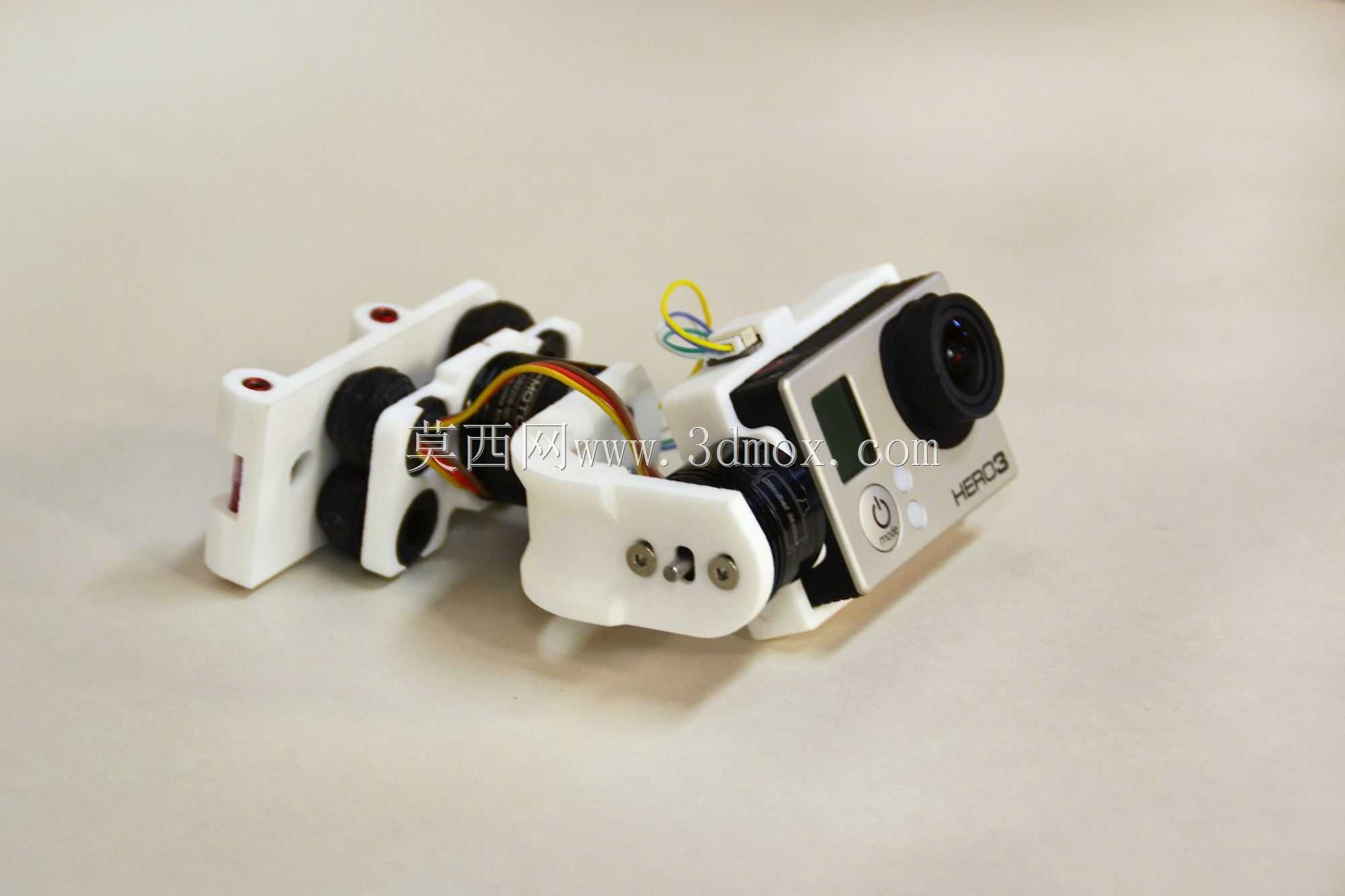

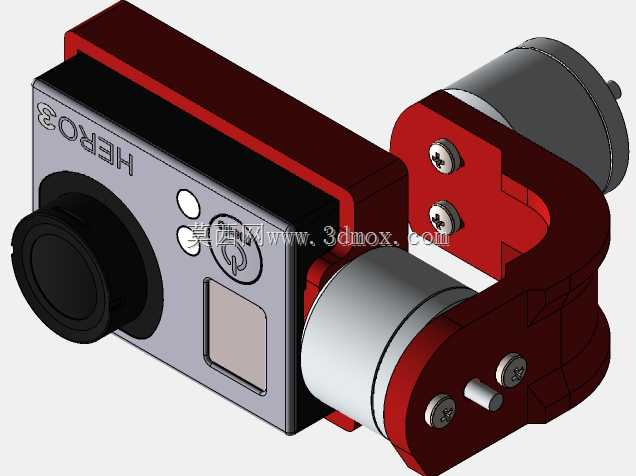

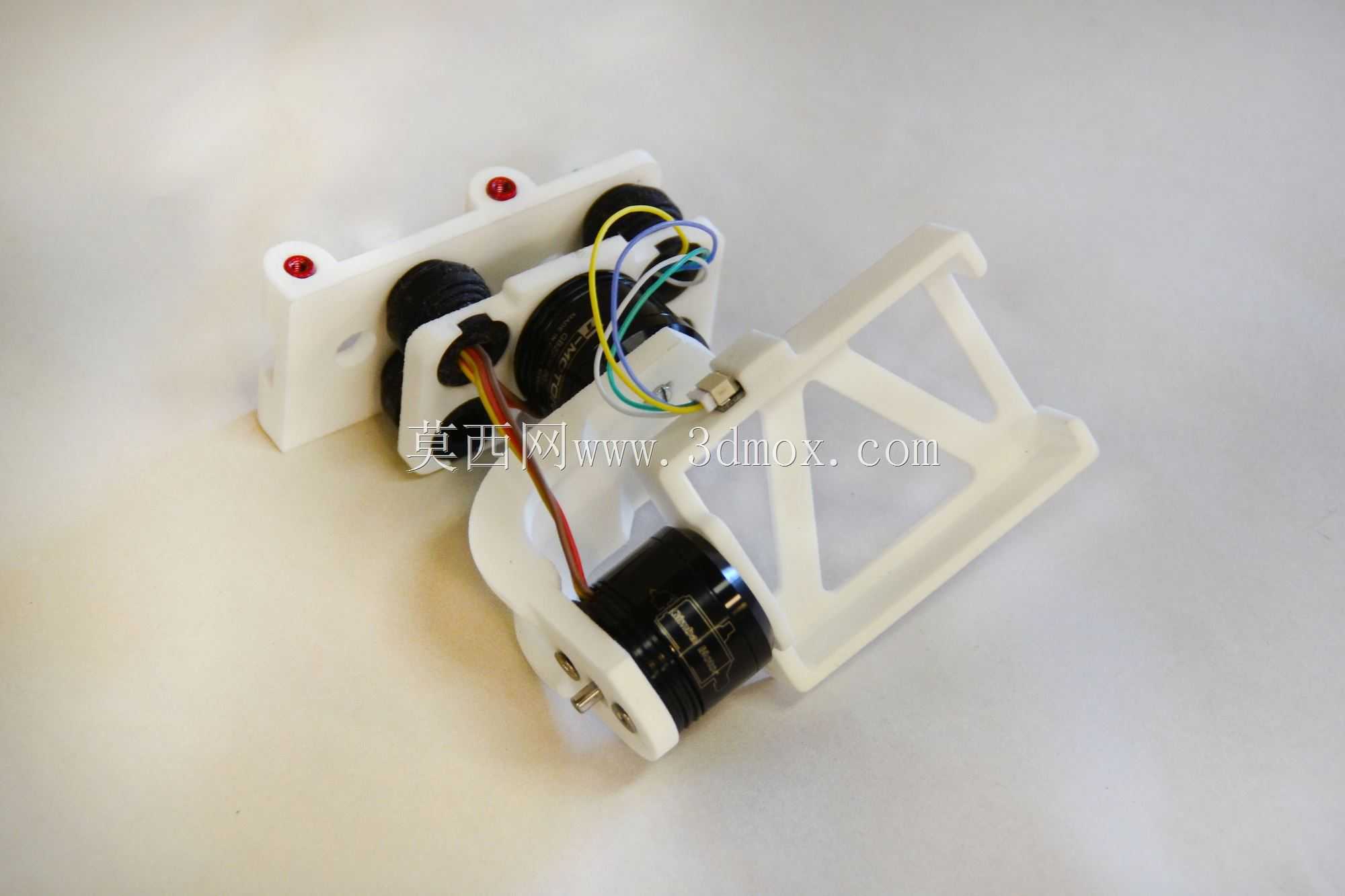

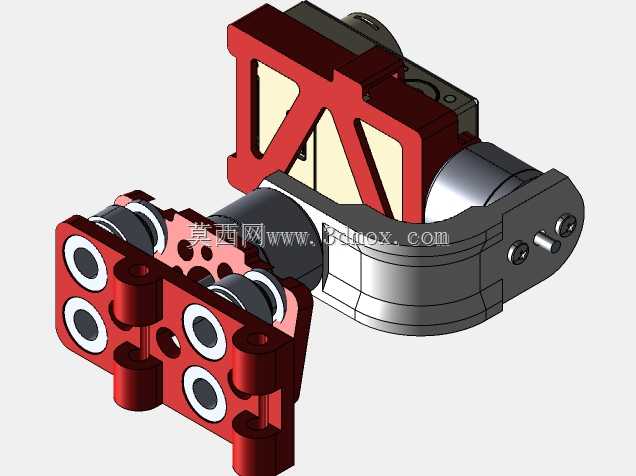

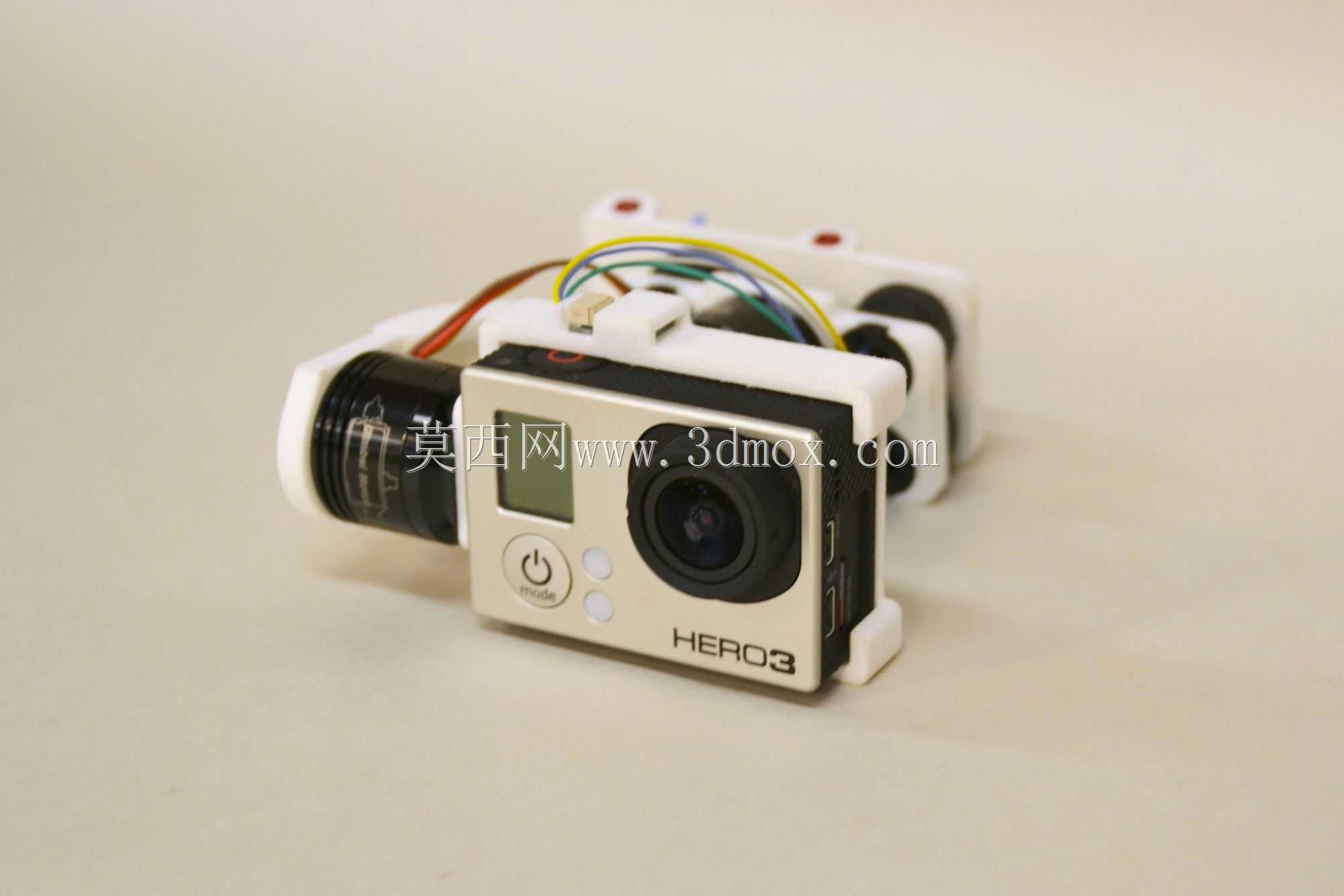

适配运动相机的无刷云台万向节结构

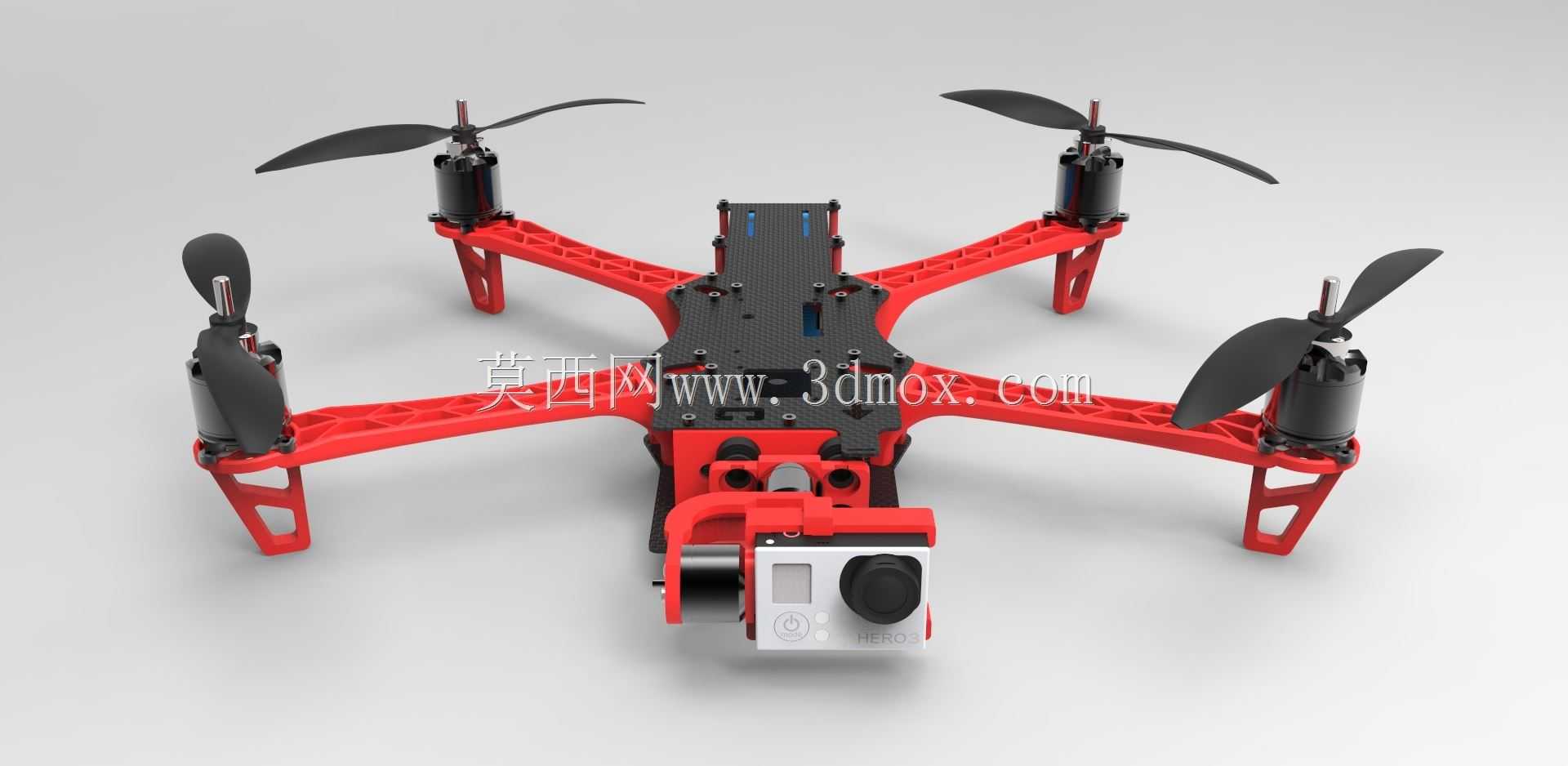

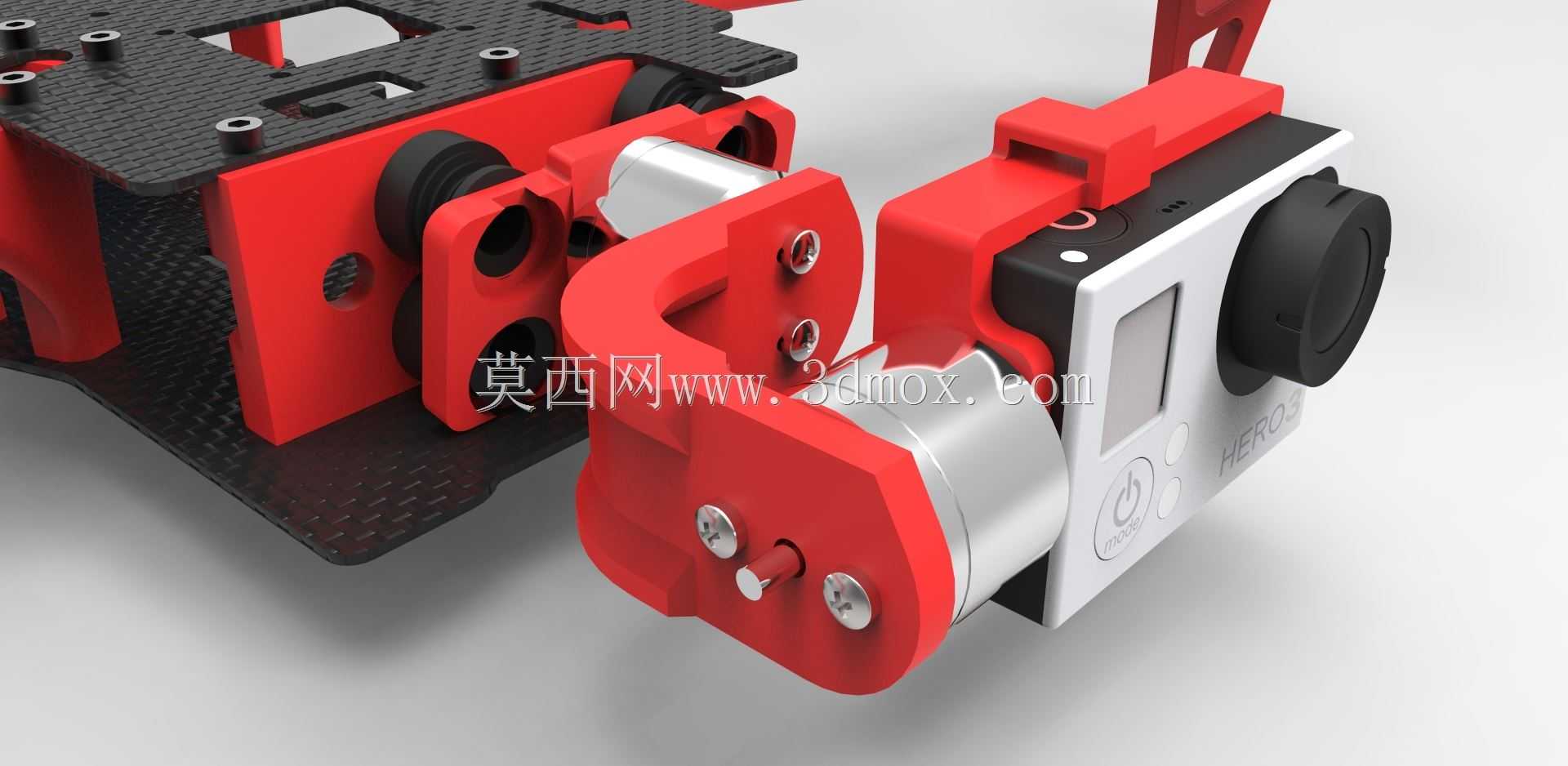

这款无刷万向节主要面向航拍运动场景设计，核心作用是为搭载的HERO3类运动相机提供多轴姿态稳定能力，抵消飞行、行进过程中产生的抖动、倾斜与偏转，保证拍摄画面的平滑流畅，避免画面出现果冻效应、晃动模糊等问题，广泛适配多旋翼无人机、地面移动拍摄机器人、手持稳定支架等多种搭载平台。

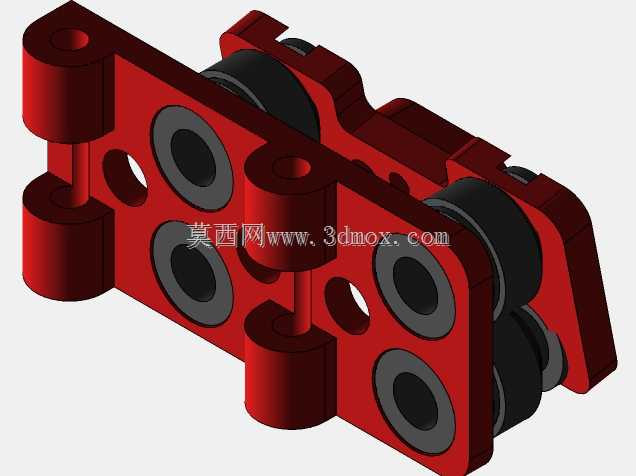

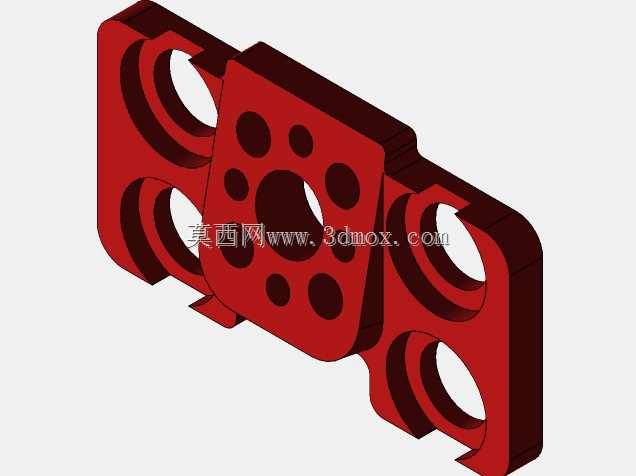

在功能特性上，该结构采用无刷电机直驱的传动方案，省去了传统舵机云台的齿轮减速结构，既降低了传动间隙带来的回差问题，也减少了运行过程中的机械磨损与噪音，同时整体重量更轻，能有效降低搭载平台的负载负担。结构整体做了轻量化镂空设计，在保证结构强度的前提下尽可能缩减自重，适配对载重敏感的小型航拍设备。

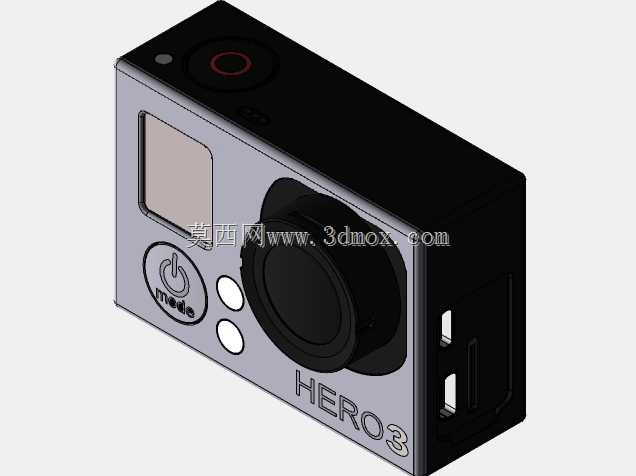

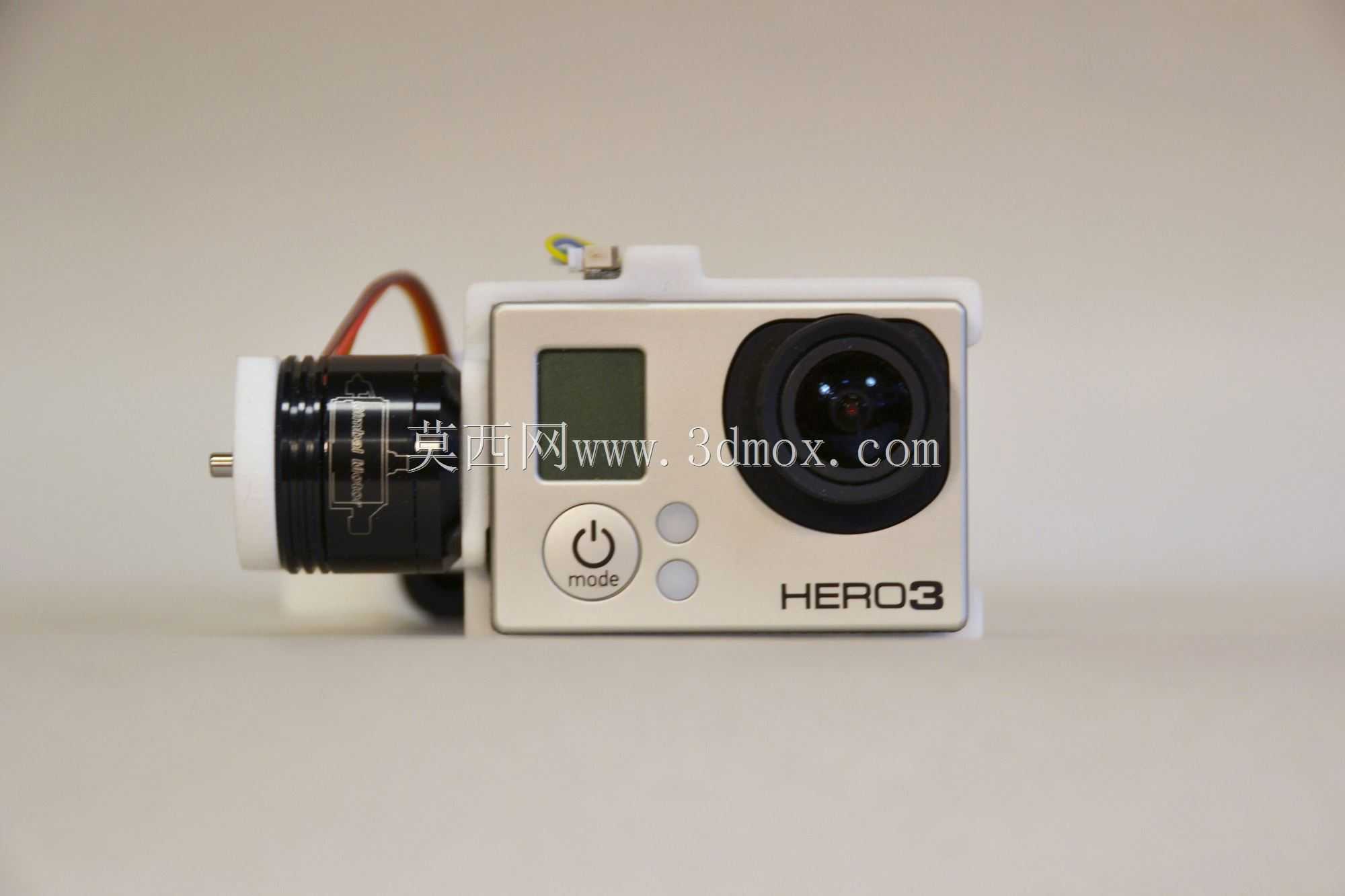

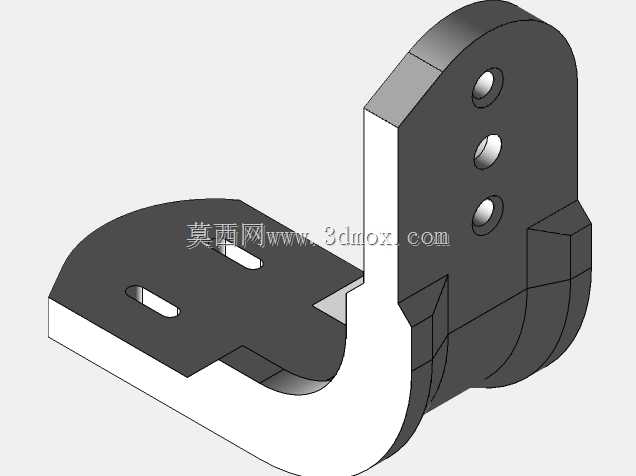

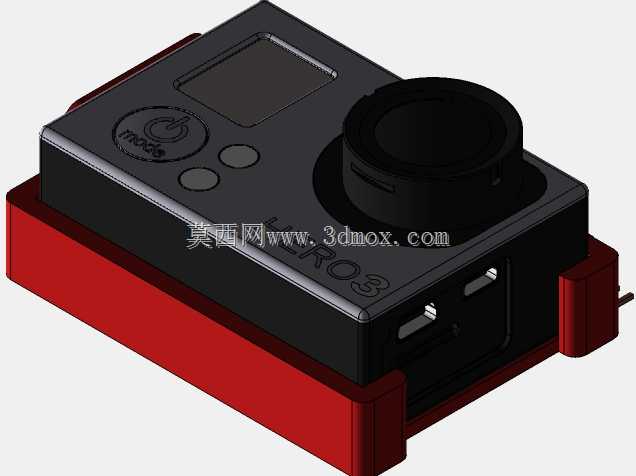

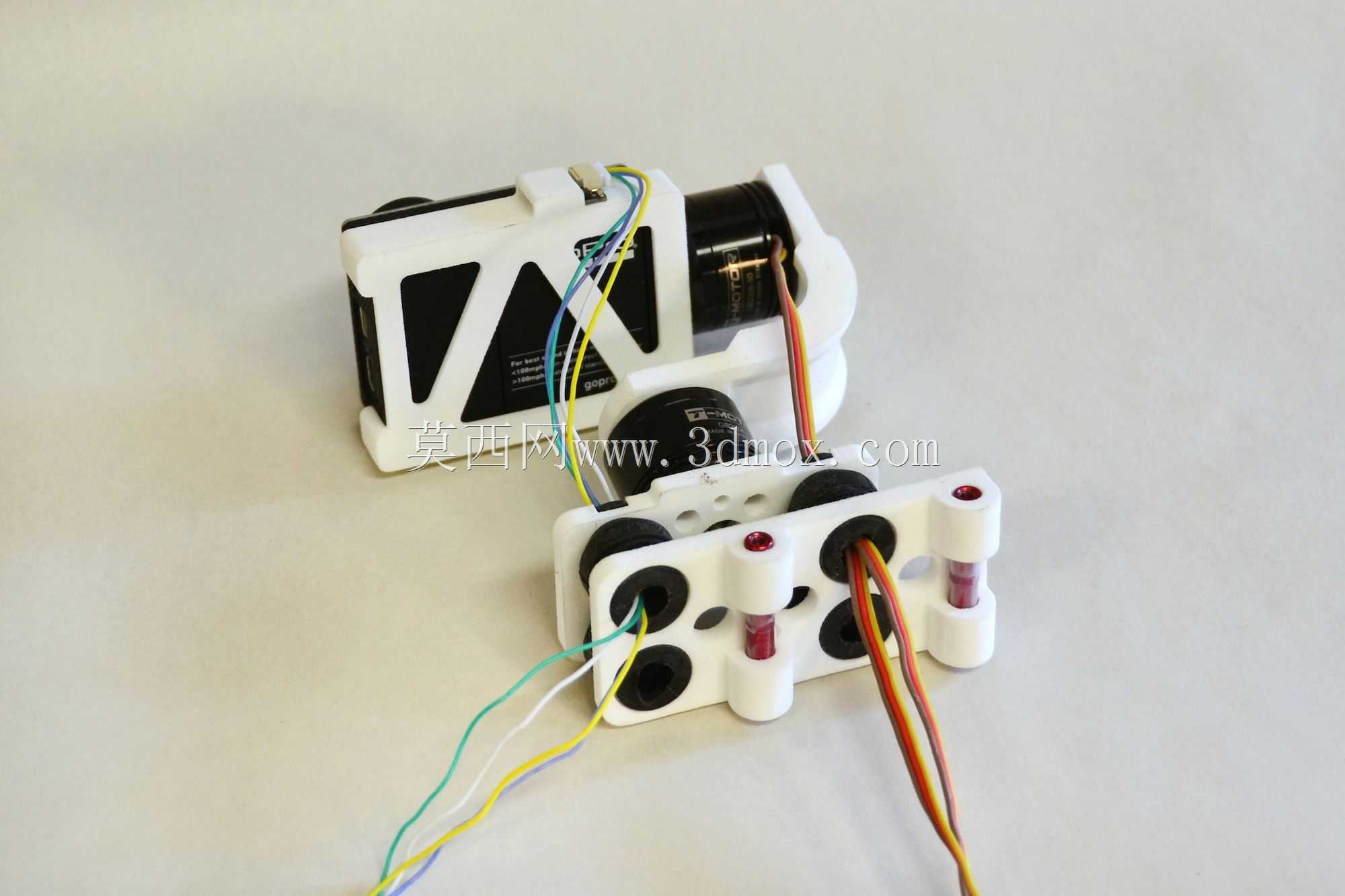

设计思路上，该万向节针对主流小型运动相机的外形做了专属适配，相机安装位采用卡扣式固定结构，无需额外工具即可快速拆装相机，同时预留了相机按键、屏幕的操作空间，安装后仍可直接操作相机的拍摄、参数设置功能。走线槽集成在结构臂内部，可将电机供电线、信号控制线规整收纳，避免线材外露干扰云台转动，也能减少飞行过程中线材带来的风阻与晃动干扰。

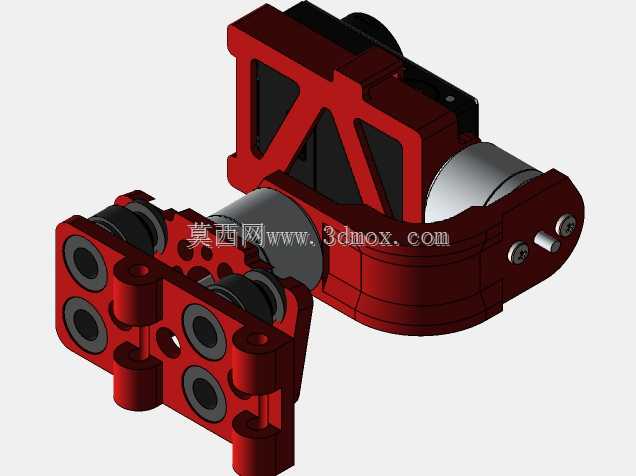

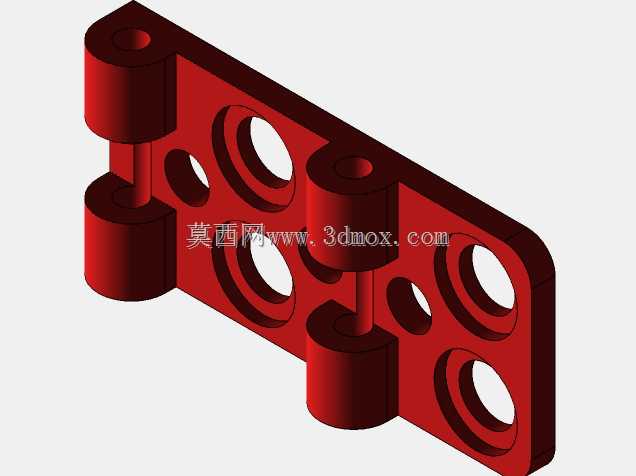

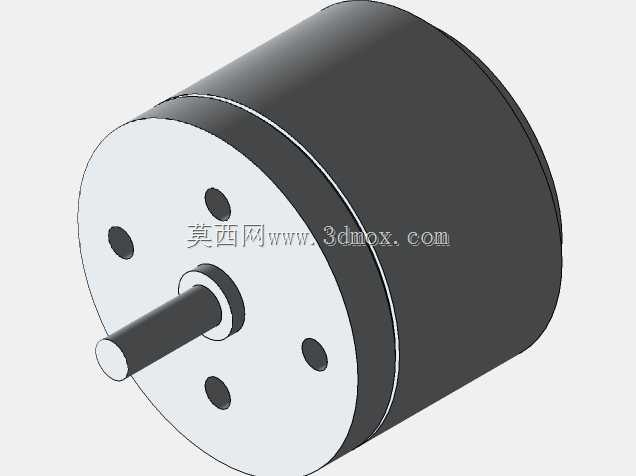

安装边界方面，该万向节适配直径27.5毫米、长度22毫米的2208规格无刷电机，安装孔位基准间距为12毫米，固定部分间距为16毫米，同时预留了一定的调节余量，可兼容同规格不同尺寸的同类电机，适配性更强。转动轴系做了限位设计，避免转动角度过大导致线材拉扯、相机碰撞的问题，同时保证各轴转动范围覆盖航拍所需的俯仰、横滚、偏航调节需求，可实现多角度的拍摄姿态调整。整体结构采用模块化设计，各部件拆分简单，便于后期维护与零件更换，也方便使用者根据自身需求调整安装孔位，适配不同的搭载机架。
